Стенд для испытаний резьбовых соединений
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1397769
Автор: Петров
Текст

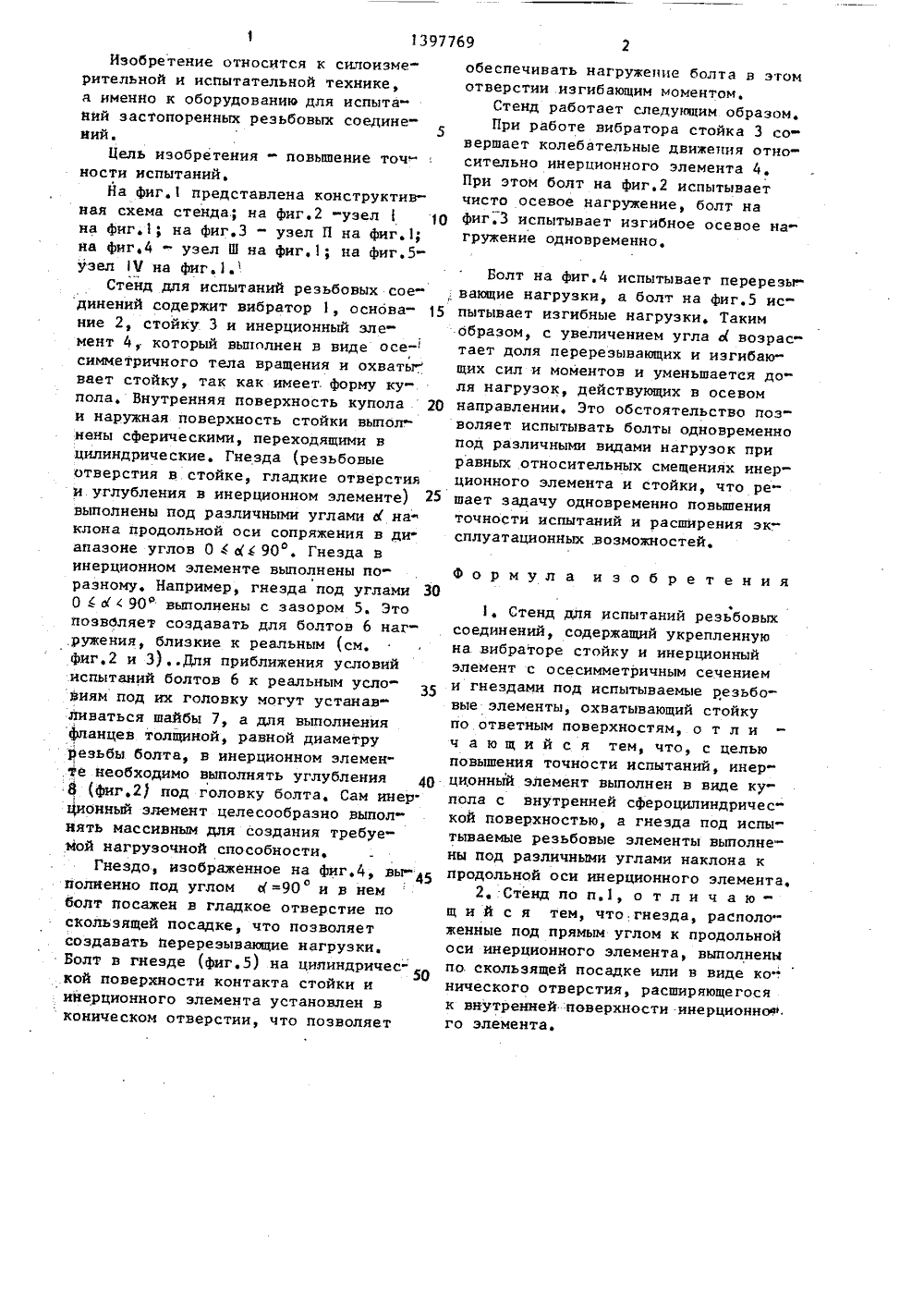

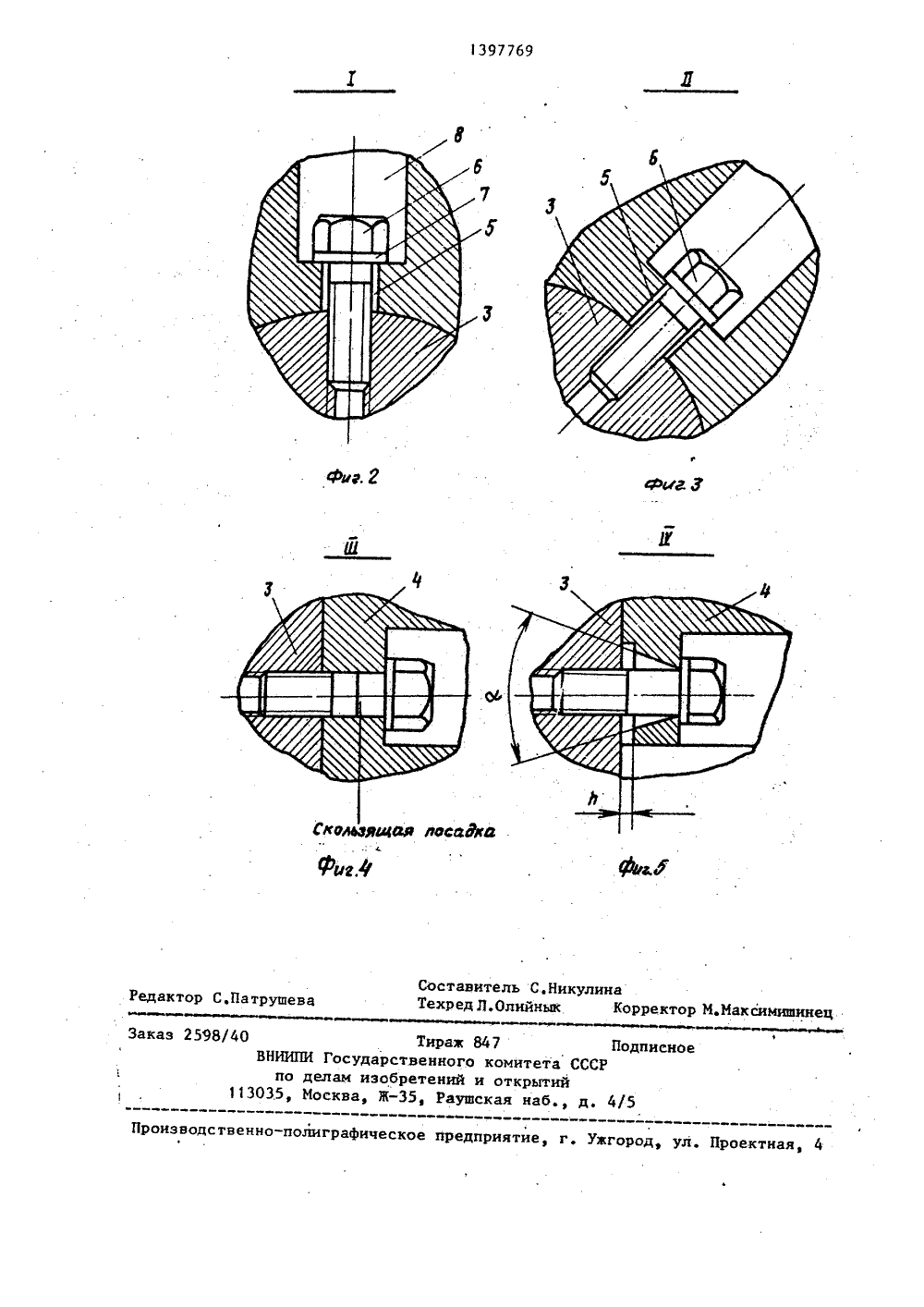

,ЯО 139776 в 4 со оо 1 ОО ИСАНИЕ ИЗОБРЕТЕНИЯ ВИДЕТЕЛЬСТВ Н АВТОРСКОМ(56) Авторское свидетельство СССРУ 1062540 у клоб 01 И 7/00, 1982(54) СТЕНД ДЛЯ ИСПЫТАНИЙ РЕЗЬБОВЫлСОЕДИНЕНИЙ .(57) Изобретение. относится к силоизмерительной и испытательной технке, а именно к оборудованию для испытаиий зестопоренных резьбовых соост у 3 эле- Гнез- леменами тойка о 4 лты) Х ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИИ единений. Цель - повышение точи испытаний. Стенд содержит. стой с.инерционным элементом 4, разм ную на вибраторе 1. Инерционный мент 4 выполнен в виде купола. да под испытываемые резьбовые ты выполнены под различными угл наклона, При работе вибратора совершает колебательные движени носительно инерционного элементи- При этом резьбовые элементы (бо испытывают различные нагрузки. ф-лы 5 илИзобретение относится к силоизмерительной и испытательной технике,а именно к оборудованию для испытаний эастопоренных реэьбовых соедине 5ний.Цель изобретения - повышение точности испытаний,На фиг, представлена конструктивная схема стенда.; на фиг.2 -узелна фиг.1", на фиг3 - узел П на фиг,1;на фиг,4 - узел Ш на фиг.1; на фиг.5 узел Ч на фиг.1.Стенд для испытаний резьбовых соединений содержит вибратор 1, основание 2, стойку 3 и инерционный элемент 4 который вьпюлнен в виде осе-симметричного тела вращения и охваты "вает стойку, так как имеет. форму купола. Внутренняя поверхность купола 20и наружная поверхность стойки выполнены сферическими, переходящими вцилиндрические. Гнезда (резьбовыеотверстия в стойке, гладкие отверстияи углубления в инерционном элементе) 25выполнены под различными углами с наклона продольной оси сопряжения в диапаэоне углов Ос 4 90 . Гнезда винерционном элементе выполнены поразному. Например, гнезда под углами 300Ы ( 90 выполнены с зазором 5. Этопозволяет создавать для болтов 6 наг.ружения, близкие к реальным (см,фиг,2 и 3)Для приближения условийиспытаний болтов 6 к реальным услоВиям под их головку могут устанавЛиваться шайбы 7, а для выполненияфланцев толщиной, равной диаметрурезьбы болта, в инерционном элементе необходимо выполнять углубления 408 (фиг,2 под головку болта, Сам инер.Ционный элемент целесообразно выполнять массивным для создания требуемой нагрузочной способности,Гнездо, изображенное на фиг,4, выполиенно под углом М =90и в немболт посажен в гладкое отверстие поскользящей посадке, что позволяетсоздавать Перереэывающие нагрузки.Болт в гнезде (фиг,5) на цилиндричес".кой поверхности контакта стойки иииерционного элемента установлен вконическом отверстии, что позволяет обеспечивать нагружение болта в этомотверстии изгибающим моментом,Стенд работает следующим образом.При работе вибратора стойка 3 совершает колебательные движения относительно инерционного элемента 4.При этом болт на фиг.2 испытываетчисто осевое нагружение, болт нафиг.З испытывает изгибное осевое нагружение одновременно,Болт на фиг4 испытывает перерезывающие нагрузки, а болт на фиг.5 испытывает изгибные нагрузки. Такимобразом, с увеличением угла а возрастает доля перерезывающих и иэгибающих сил и моментов и уменьшается доля нагрузок, действующих в осевомнаправлении. Это обстоятельство озволяет испытывать болты одновременно под различными видами нагрузок приравных относительных смещениях инерционного элемента и стойки, что решает задачу одновременно повышения точности испытаний и расширения эк-. сплуатационных,возможностей,Формула изобретения1Стенд для испытаний резьбовых соединений, содержащий укрепленную на вибраторе стойку и инерционный элемент с осесимметричным сечением и гнездами под испытываемые резьбовые элементы, охватывающий стойкупо ответным поверхностям, о т л ич а ю щ и й с я тем, что, с цельюповышения точности испытаний, инерционный элемент выполнен в виде кулола с внутренней сфероцилиндрической поверхностью, а гнезда под испытываемые резьбовые элементы выполне" ны под различными углами наклона к продольной оси инерционного элемента,2Стенд по п.1, о т л и ч а ющ и й с я тем, что.гнезда, располо" женные под прямым углом к продольной оси инерционного элемента, выполнены по. скользящей посадке или в виде ко ф нического отверстия, расширяющегося к внутренней поверхности инерционнов 1, го элемента.397769 СФОММяиИФФ Ф актор С.Патрушева писно ос аи ква Проектная роизводственно-полиграфическое предприятие жгор Заказ 2598/1 ВНИИПИ п 11303.5
СмотретьЗаявка
4128808, 04.08.1986
ПЕТРОВ ЕВГЕНИЙ НИКОЛАЕВИЧ
МПК / Метки
МПК: F16B 31/00, G01M 7/00
Метки: испытаний, резьбовых, соединений, стенд
Опубликовано: 23.05.1988
