Способ выплавки ванадийсодержащего литейного чугуна

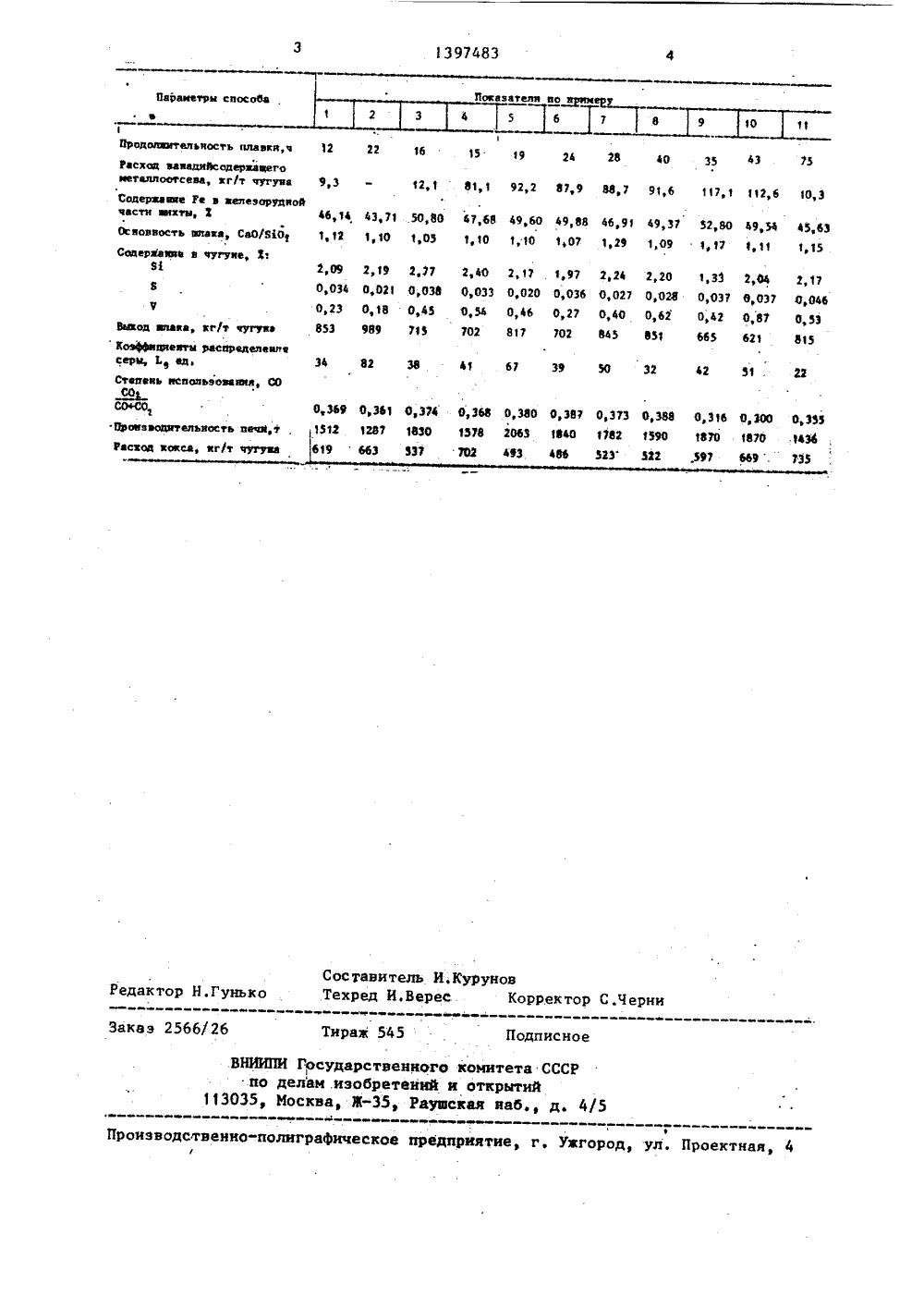

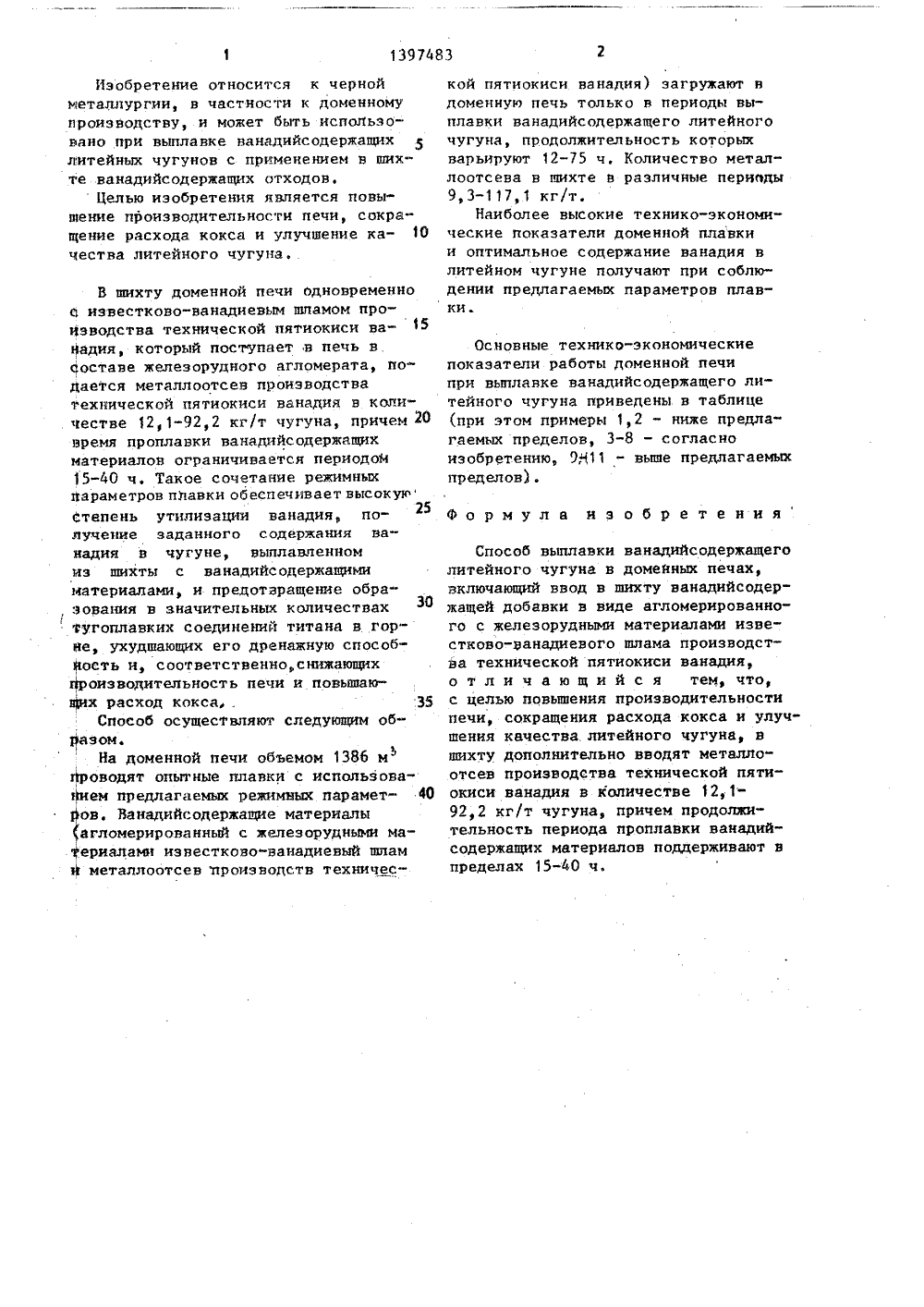

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСНРЕСПУБЛИК б 1)4 С 21 ПИСАНИЕ ИЗОБРЕТЕНИЯВТОРСНОМУ СВИДЕТЕЛЬСТВУ анадийсовключаюы. Целью ние.произ- снижение ВАНАДИЙС ОДЕ РМЙ(54) СПОСОБ ВЫПЛАВКИ ЦЕГО ЛИТЕЙНОГО ЧУГУНА (57) Изобретение отно металлургии, в частно производству, и может ится к черной ти к доменному быть использов ОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИИ(53) 669.162.002.3(088.8) (56) Авторское свидетельство СССР У 676992, кл. С 21 В 5/02, 1977.Авторское свидетельство СССР У 1007437, кл. С 2 1 В 5/02, 1982. но. при выплавке литейного держащего чугуна из пихты, щей ванадийсодержащие отхо изобретения является повыш воднтельности доменной печ расхода кокса на выплавку ванадийсодержащего чугуна и повышение качествапоследнего. Это достигается выплавкойлитейного ванадийсодержащего чугуналишь в относительно короткие (15 40 ч)периоды времени, которые чередуютсяс периодами вьптлавки обычного чугуна, В периоды выплавки ванадийсодержащеголитейного чугуна в шихту доменной печи вместе с агломератом, содержащимизвестково-ванадиевый шлам проиэводства технической пятиокиси ванадия, загружают металлоотсев того же производства в количестве 12, 1-92,2 кг/тчугуна. 1 табл, 1397483Изобретение относится к черной металлургии, в частности к доменному производству, и может быть использовано при выплавке ванадийсодержащих литейных чугунов с применением в шихте ванадийсодержащих отходов.Целью изобретения является повышение производительности печи, сокращение расхода кокса и улучшение ка О чества литейного чугуна. В шнхту доменной печи одновременно е известково-ванадиевым шпамом производства технической пятиокиси ва Иадия, который поступает в печь в составе железорудного агломерата, подается металлоотсев производства технической пятиокиси ванадия в количестве 12, 1-92,2 кг/т чугуна, причем 2 О время проплавки ванадийсодержащих материалов ограничивается периодом 15-40 ч. Такое сочетание режимных Параметров плавки обеспечивает высокую Степень утилизации ванадия, получение заданного содержания ванадия в чугуне, выплавленном иэ шнхты с ванацийсодержащими материалами, и предотвращение обра". , зования в значительных количествах тугоплавких соединений титана в горНе, ухудшающих его дренажную способность и, соответственно,снижакшдх фоизводительность печи и повьппающих расход кокса, . 35Способ осуществляют следующим образом.На доменной печи обьемом 1386 и Проводят опытные плавки с использовайием предлагаемых режимных парамет" 40 фов, Ванадийсодержащие материалы (агломерированный с железорудными материалами известково-ванадиевый шпам Й металлоотсев производств технической пятиокиси ванадия) загружают в доменную печь только в периоды выплавки ванадийсодержащего литейного чугуна, продолжительность которых варьируют 12-75 ч, Количество металлоотсева в шихте в различные периоды 9,3-117,1 кг/т.Наиболее высокие технико-экономические показатели доменной плавки и оптимальное содержание ванадия в литейном чугуне получают при соблюдении предлагаемых параметров плавки.Основные технико-зкономические показатели работы доменной печи при выплавке ванадийсодержащего литейного чугуна приведены в таблице (при этом примеры 1,2 - ниже предлагаемых пределов, 3-8 - согласно изобретению, 911 - вьппе предлагаемых пределов),Формула и э о б р е т е н и яСпособ выплавки ванадийсодержащего литейного чугуна в доменных печах, включающий ввод в шихту ванадийсодержащей добавки в виде агломерированного с железорудными материалами известково-ванадиевого шлама производства технической пятиокиси ванадия, о т л и ч а ю щ и й с я тем, что, с целью повьнпения производительности печи, сокращения расхода кокса и улучшения качества литейного чугуна, в шихту дополнительно вводят металло- отсев производства технической пятиокиси ванадия в количестве 12, 1- 92,2 кг/т чугуна, причем продолжительность периода проплавки ванадий- содержащих материалов поддерживают в пределах 15-40 ч.397483 1 .Т Параметрм способа Продолдмтелвпост 12 22 19,з плавай ч ердвдето т чутува 15 19 1 92,2 67,9 91 17 112 1 О,З еэорудво Ь,га 4 з,71 5 о,В ,12 1, 1 О 1,ОЭ 47,66 49 р 60 49,6 г,го 1,10 г,о 7 46,9 1,29 49,3 1,09 45,631, 15 Сао/61 О 1 одеМапмв в чугуне и 2 40 2 17 1 9 0,033 0,020 0,0 0,54 0,46 0,2 702 617 702 2 у 09 0,034 1,33О,ОЭ 7 2,04О,ОЭ) О, 66 Вмход за 62 41 67 39 32 еь псполввоваюм366 0,360 0,367576 2063 1 В 401 В 70 702 а 9 з а 66 97 ЬЬ Раса витель ИЛуруноед И.Верес едактор Н.Г ректор С.Черн Т Тираж 545 Государственного к едаи .изобретений и осква, Ж"35, Раушск Заказ 2566 одпнсн тета СССРрбгтийиаб., д. 4/5 и 035Производственно-полиграфическое предприятие Проектная, 4 Ужгоро Расхсвг ваваллйсодметаллоотсева, кСодерзаюе Ре вчастп вмхтм, 2Освоввость плаха 2,19 2 270,021 0,03 0,2 З О, 16 0,45 653 969 715 0,369 0,361 О,Э 7 Я1512 1267 1630 619 663 537 2,240,0270,40В 45 0,37 1762 523 2,200,0260,62 0,361596522 О, 35514367 Э 5
