Формирователь импульсов

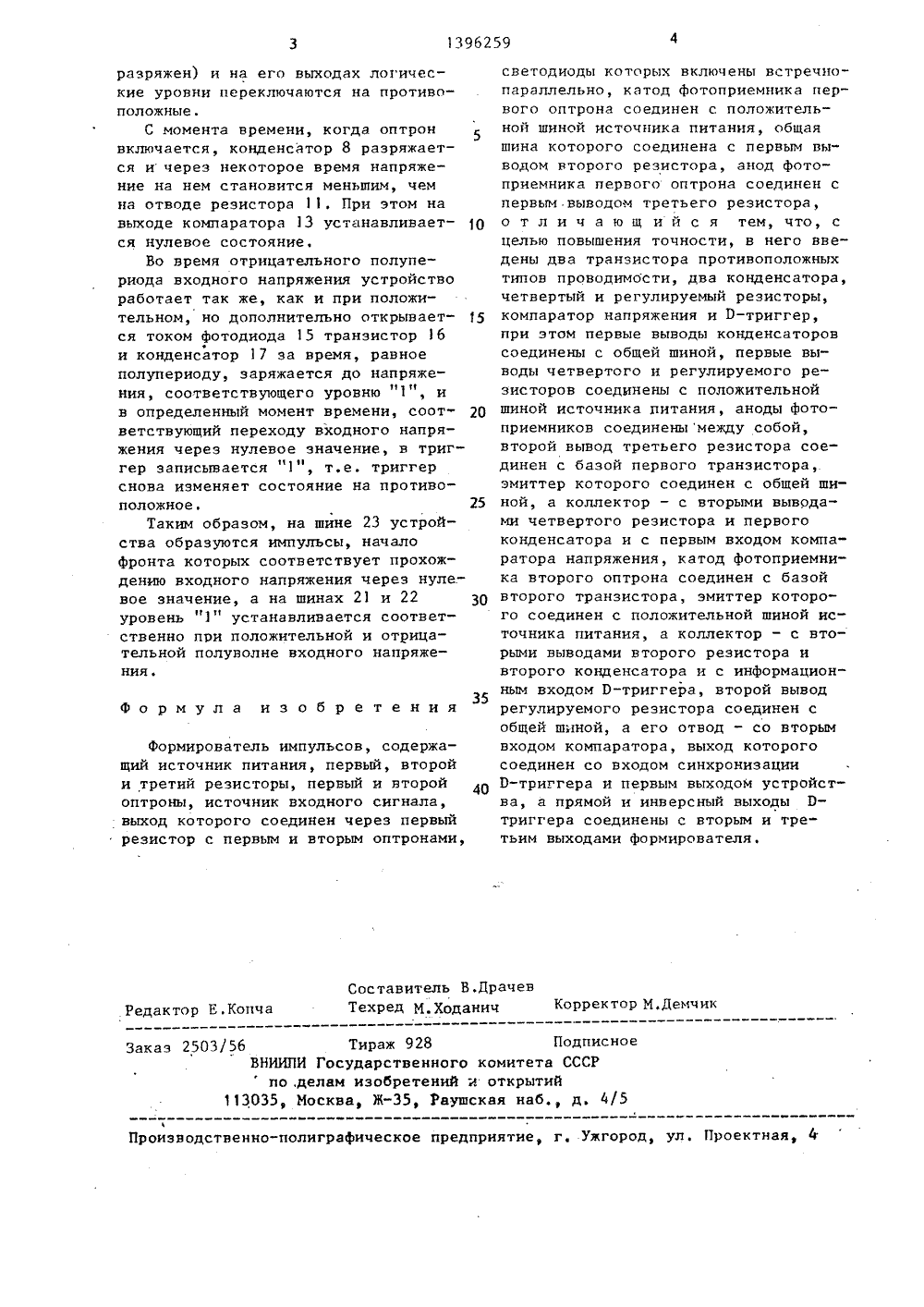

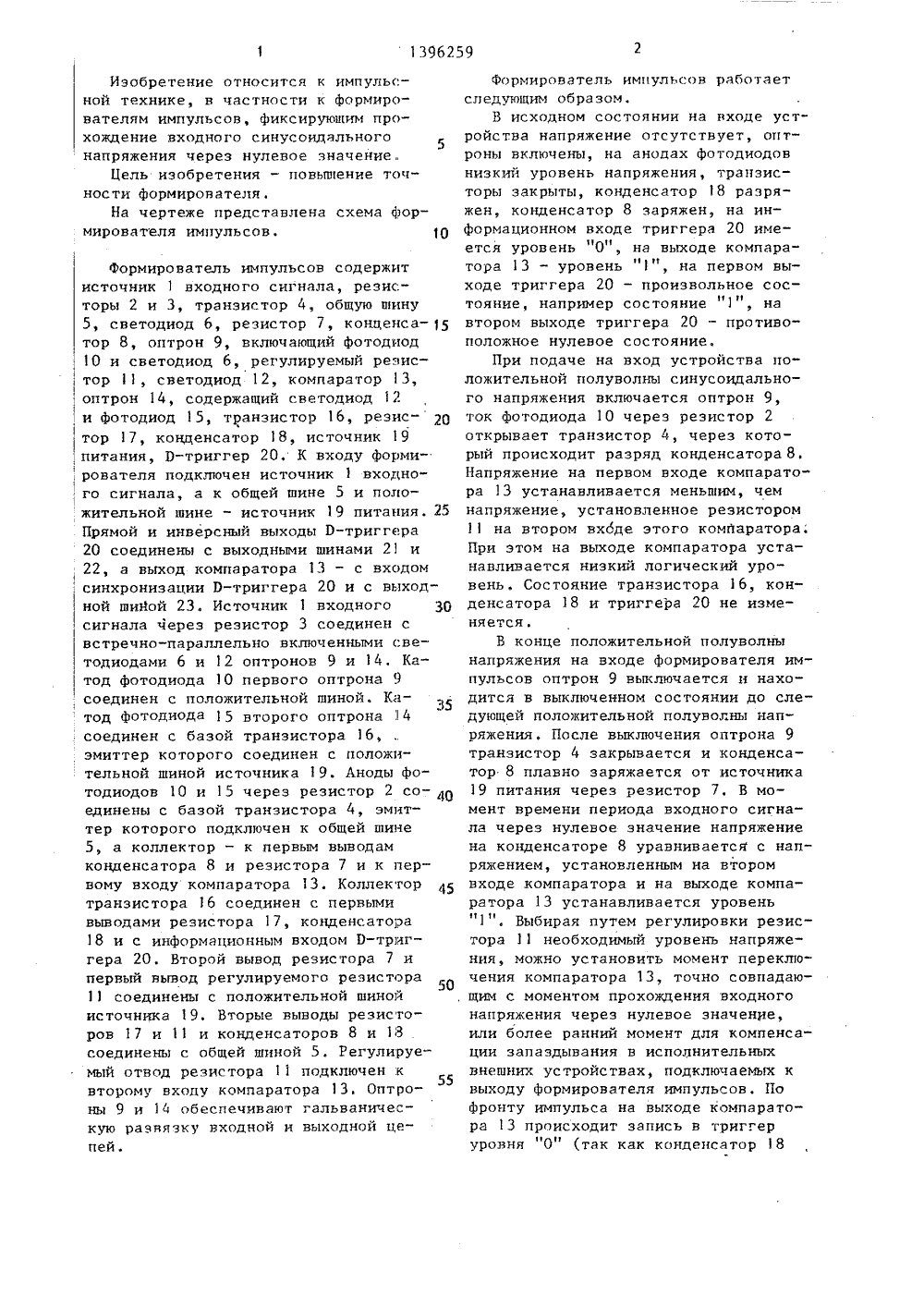

(51)4 Н 03 К ПЬСТВ ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ(71) Институт электродинамикиАН УССР и Специальное конструкторско-технологическое бюро Института электродинамики АН УССР(56) Авторское свидетельство СССР В 617823, кл. Н 03 К 5/153, 1978.Авторское свидетельство СССР В 1181124, кл, Н 03 К 5/01, 1985. (54) ФОРМИРОВАТЕЛЬ ИМПУЛЬСОВ (57) Изобретение относится к импульс ной технике, в частности к формирователям импульсов, фиксирующим прохождение входного синусоидапьного напряжения через нулевое значениеЦель изобретения - повышение точности формирователя за счет выделения части импульса, образующегося на.выходе оптронов, Формирователь импульсов содержит источник 1 входного сигнала, оптроны 9 и 14, резисторы 2,3 и 7 и источник 19 питания. В устройство введены транзисторы 4 и 16разных типов проводимости, конденса"торы 8 и 18, регулируемый резистор11, резистор 17, компаратор 13 напряжения, П-триггер 20 и образованы новые функциональные связи. На выходекомпаратора 13, являющемся первымвыходом формирователя импульсов, образуются импульсы, начало фронта которых соответствует прохождению входного напряжения через нулевое значение.На выходах Р-триггера 20, являющихся вторым и третьим выходамиформирователя, уровень логическойединицы устанавливается на время положительной и отрицательной полуволнвходного напряжения соответственно.1 ил.1396259 Составитель В.ДрачевТехред М,Ходанич Корректор М,Демчик Редактор Е.Копча Заказ 2503/56 Тираж 928 ПодписноеВНИИПИ Государственного комитета СССРпо,делам изобретений и открытий113035, Москва, Ж, Раушская наб д, 4/5 Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная,разряжен) и на его выходах логические уровни переключаются на противоположные.С момента времени, когда оптрон включается, конденсатор 8 разряжается и через некоторое время напряжение на нем становится меньшим, чем на отводе резистора 1 1, При этом на ныходе компаратора 13 устанавливается нулевое состояние,Во время отрицательного полупериода входного напряжения устройство работает так же, как и при положительном, но дополнительно открывает ся током фотодиода 15 транзистор 16 и конденсатор 17 эа время, равное полупериоду, заряжается до напряжения, соответствующего уровню "1", и в определенный момент времени, соот 20 ветствующий переходу входного напряжения через нулевое значение, в триггер записывается "1", т.е. триггер снова изменяет состояние на противоположное. 25Таким образом, на шине 23 устройства образуются импульсы, начало фронта которых соответствует прохождению входного напряжения через нуле.- вое значение, а на шинах 21 и 22 30 уровень "1" устанавливается соответственно при положительной и отрицательной полунолне входного напряжения. Формула изобретения35 формирователь импульсов, содержащий источник питания, первый, второй и третий резисторы, первый и второй 40 оптроны, источник входного сигнала, выход которого соединен через первый резистор с первым и вторым оптронами,светодиоды которых включены встречнопараллельно, катод фотоприемника первого оптрона соединен с положительной шиной источника питания, общаяшина которого соединена с первым выводом второго резистора, анод фотоприемника первого олтрона соединен спервым выводом третьего резистора,отличающийся тем, что, сцелью повышения точности, н него введены два транзистора противоположныхтипон проводимости, два конденсатора,четвертый и регулируемый резисторы,компаратор напряжения и Р-триггер,лри этом первые выводы конденсаторовсоединены с общей шиной, первые выводы четвертого и регулируемого резисторов соединены с положительнойшиной источника питания, аноды фотоприемников соединены между собой,второй вывод третьего резистора соединен с базой первого транзистора,эмиттер которого соединен с общей шиной, а коллектор - с вторыми выводами четвертого резистора и первогоконденсатора и с первым входом компаратора напряжения, катод фотоприемника второго оптрона соединен с базойвторого транзистора, эмиттер которого соединен с положительной шиной источника литания, а коллектор - с вторыми выводами второго резистора ивторого конденсатора и с информационным входом Р-триггера, второй выводрегулируемого резистора соединен собщей шиной, а его отвод - со вторымвходом компаратора, выход которогосоединен со входом синхронизацииР-триггера и первым выходом устройства, а прямой и инверсный выходы Ртриггера соединены с вторым и третьим выходами формирователя.
