Формирователь импульсов

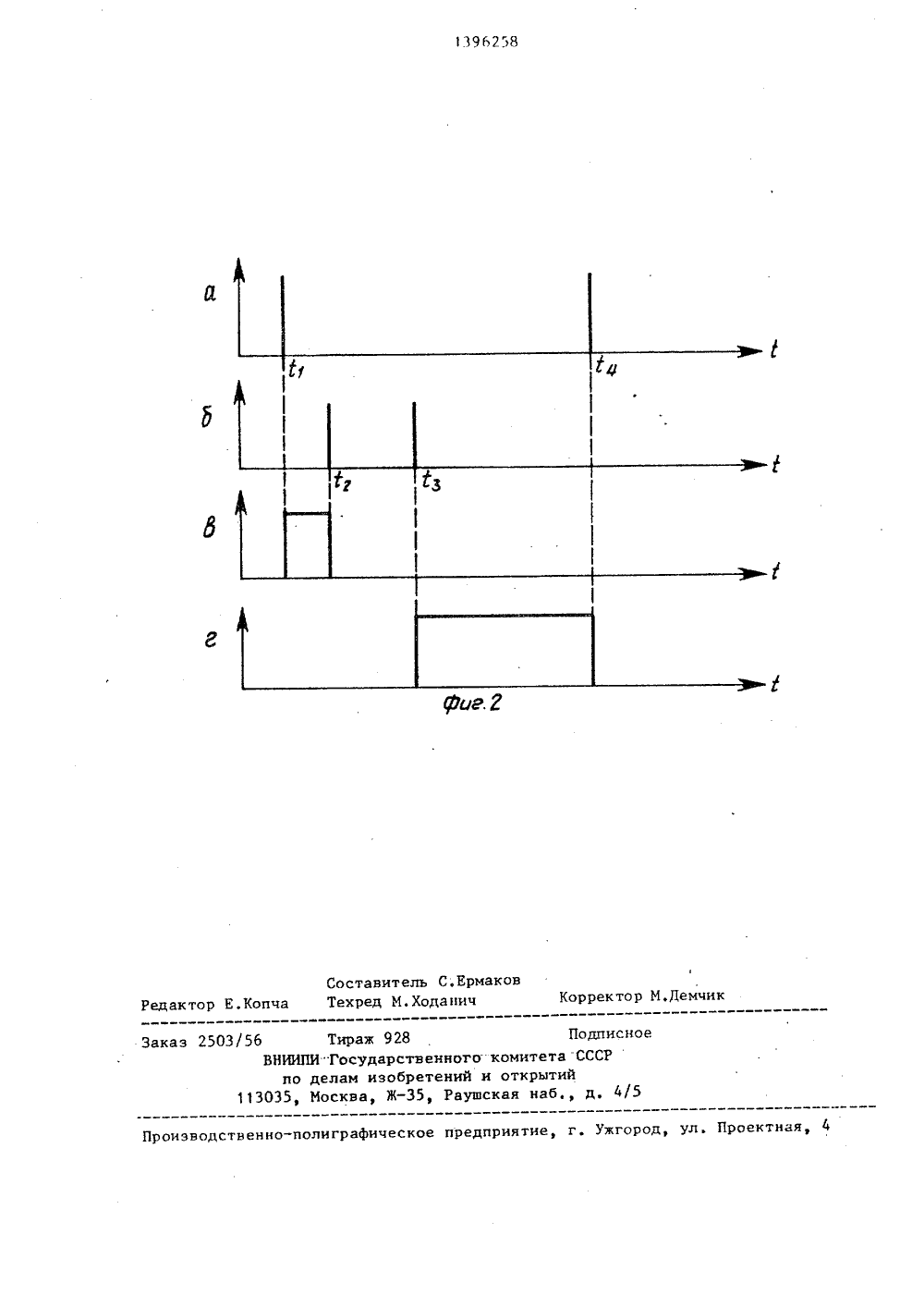

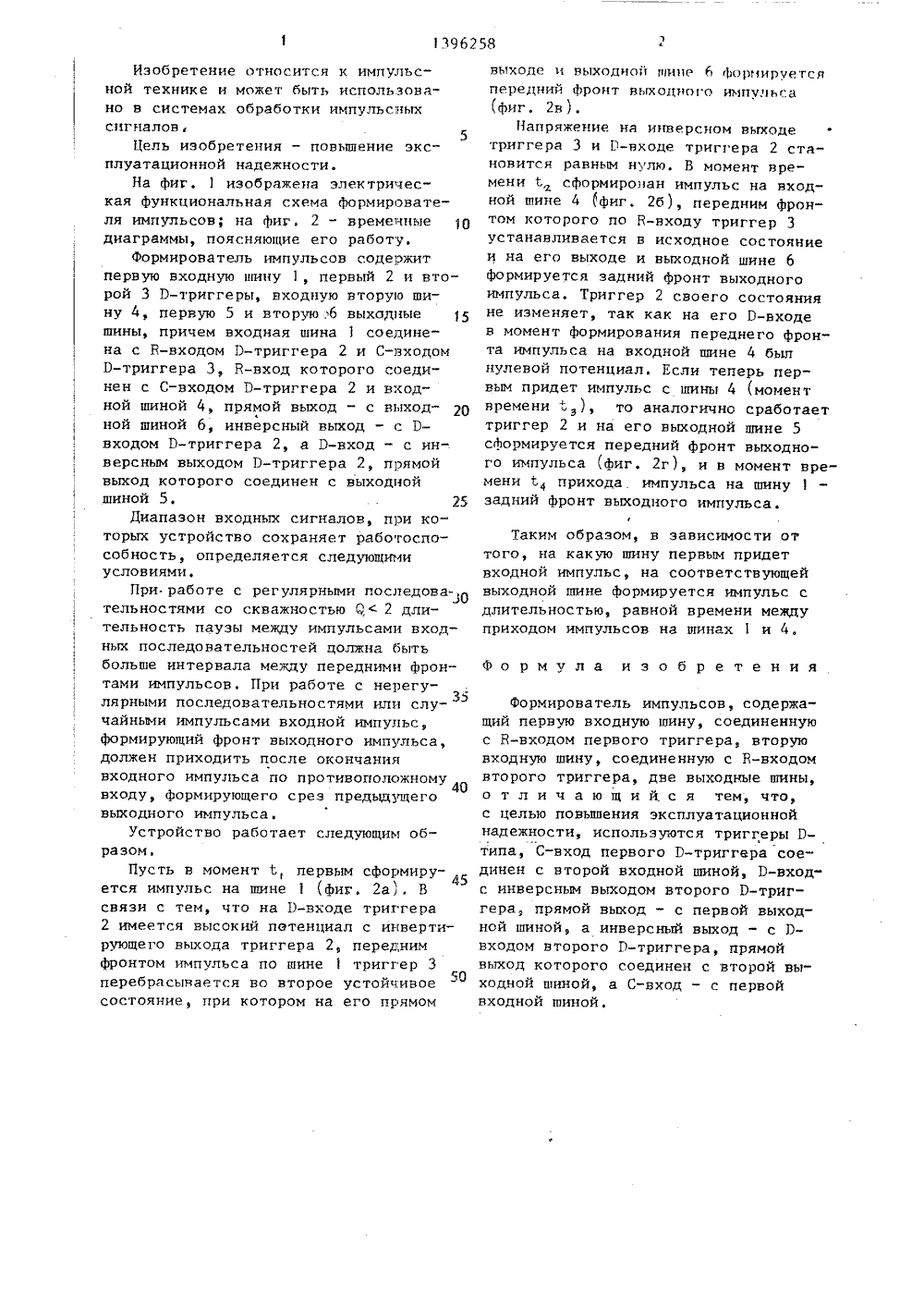

(21) 411 (22) 12.46 15. ующего льса. СУДАРСТВЕННЫЙ КОМИТЕТ СССРО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ ВТОРСЯОМУ СВИДЕТЕЛЬСТВ 0459/24"2106.86(56) Авторское свидетельство СССР В 1309282, кл. Н 03 К 5/153, 1986. Авторское свидетельство СССР В 63493, кл, Н 03 К 5/01, 1976. (54 ) ФОРМИРОВАТЕЛЬ ИМПУЛЬСОВ (57) Изобретение может быть использовано в системах обработки импульсных сигналов, Цель изобретения - повышение эксплуатационной надежности - достигается использованием Э- триггеров и выполнением формирователя по предложенной схеме. Формирователь содержит входные шины 1 и 4, 0 триггеры 2 и 3, выходные шины 5 и 6. Диапазон входных сигналов, при которых устройство сохраняет работоспособность, определяется следующими условиями: при работе с регулярными последовательностями со скважностью меньше двух длительность паузы межГду импульсами входных последовательностей должна быть больше интервала между передними фронтами импульсов. При работе с нерегулярными последова" тельностями или случайными импульсами входной импульс, .формирующий фронт выходного импульса, должен приходить после окончания входного импульса по противоположному входу, формир срез предыдущего выходного импу 2 ил.Изобретение относится к импульсной технике и может быть использовано в системах обработки импульсныхсигналов.Цель изобретения - повьппение эксплуатационной надежности.На фиг. 1 изображена электрическая функциональная схема Формирователя импульсов; на Фиг. 2 - временныедиаграммы, поясняющие его работу,Формирователь импульсов содержитпервую входную шину 1, первый 2 и второй 3 Р-триггеры, входную вторую шину 4, первую 5 и вторую,16 выходныешины, причем входная шина 1 соединена с В-входом Р-триггера 2 и С-входомР-триггера 3, В-вход которого соединен с С-входом Р-триггера 2 и входной шиной 4, прямой выход - с выход Оной шиной 6, инверсный выход - с Рвходом Р-триггера 2, а Р-вход - с инверсным выходом Р-триггера 2, прямойвыход которого соединен с выходнойшиной 5, 25Диапазон входных сигналов, при которых устройство сохраняет работоспособность, определяется следующимиусловиями,При. работе с регулярными последова- Отельностями со скважностью С2 длительность паузы между импульсами входных последовательностей должна бытьбольше интервала между передними фронтами импульсов. При работе с нерегулярными последовательностями или слу 35чайными импульсами входной импульс,формирующий фронт выходного импульса,должен приходить после окончаниявходного импульса по противоположному4 Овходу, Формирующего срез предыдущеговыходного импульса,Устройство работает следующим образом.Пусть в момент 1, первым сформируется импульс на шине 1 (Фиг. 2 а). Всвязи с тем, что на Р-входе триггера2 имеется высокий потенциал с инвертирующего выхода триггера 2, переднимфронтом импульса по шине 1 триггер 3гоперебрасывается во второе устойчивоесостояние, при котором на его прямом вь 1 ходе и выходной щинс 6 Формиргетсл передний фронт выходного импульса (фиг. 2 в).Напряжение на инверсном выходе триггера 3 и Р-входе триггера 2 становится равным нулю. В момент времени 1 сформирован импульс на входной шине 4 фиг. 2 б), передним фронтом которого по В-входу триггер 3 устанавливается в исходное состояние и на его выходе и выходной шине 6 формируется задний Фронт выходного импульса. Триггер 2 своего состояния не изменяет, так как на его Р-входе в момент формирования переднего фронта импульса на входной шине 4 был нулевой потенциал. Если теперь первым придет импульс с шины 4 (момент времени 4), то аналогично сработает триггер 2 и на его выходной шине 5 сформируется передний Фронт выходного импульса (Фиг. 2 г), и в момент времени 14 прихода, импульса на шину задний фронт выходного импульса.Таким образом, в зависимости от того, на какую шину первым придет входной импульс, на соответствующей выходной шине формируется импульс с длительностью, равной времени между приходом импульсов на шинах 1 и 4.Формула изобретенияФормирователь импульсов, содержащий первую входную шину, соединеннуюс В-входом первого триггера, вторуювходную шину, соединенную с В-входомвторого триггера, две выходные шины,о т л и ч а ю щ и й, с я тем, что,с целью повьппения эксплуатационнойнадежности, используются триггеры Ртипа, С-вход первого Р-триггера соединен с второй входной шиной, Р-вход"с инверсным выходом второго Р-триггера, прямой выход - с первой выходной шиной, а инверсный выход - с Рвходом второго Р-триггера, прямойвыход которого соединен с второй выходной шиной, а С-вход - с первойвходной шиной,1396258 оставитель С.Ермакаехред М.Ходапич орректор М,Демчик едактор Е.Копч Заказ 2503/5 б Производственно-полиграфическое предприятие, г. Ужгор Проектная,Тираж 928 ВНИИПИ Государств е по делам изобрет 113035, Москва, Ж, Подписи ного комитета СССР ний и открытий Раушская наб., д, 4/5
