Формирователь импульсов

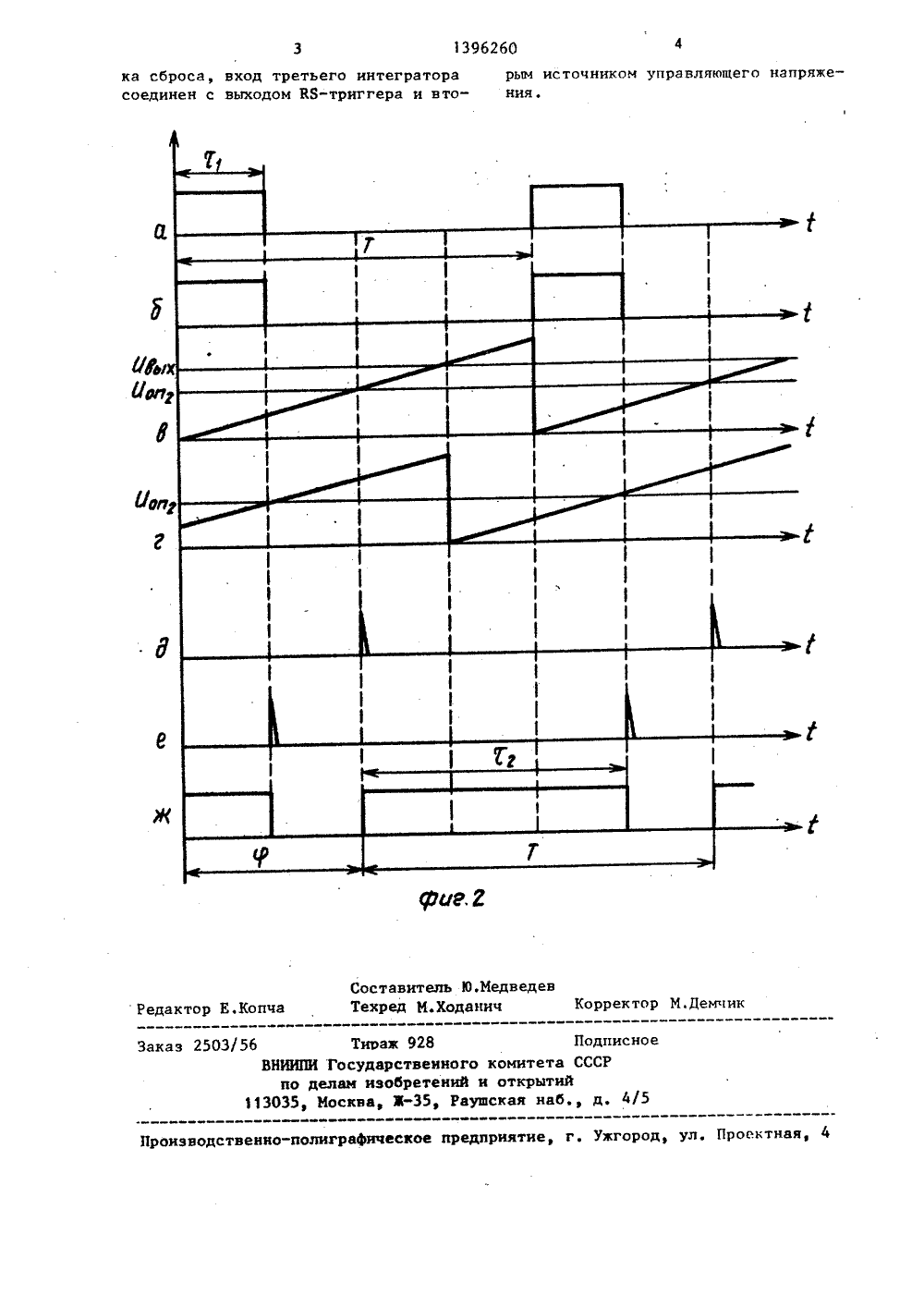

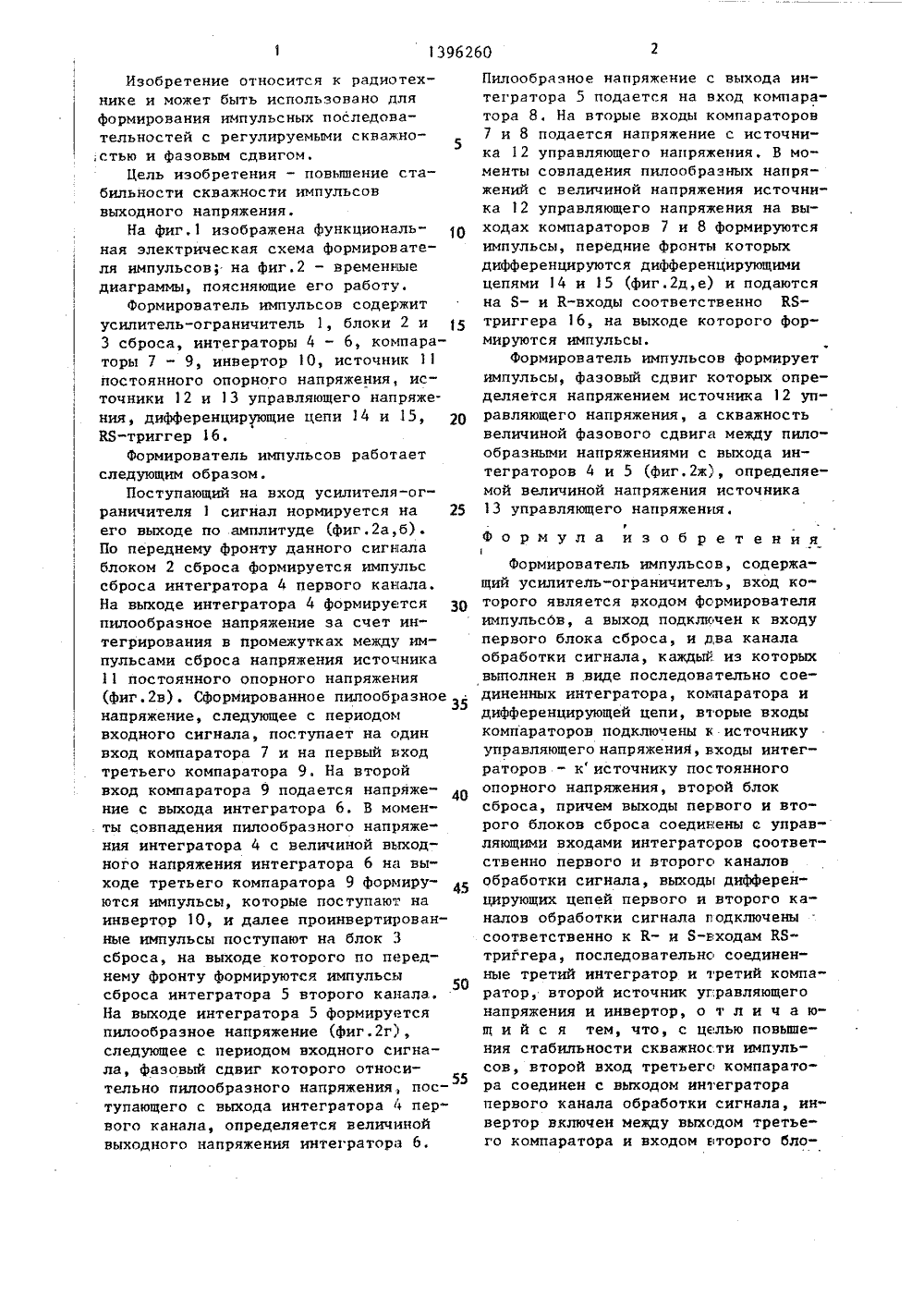

СОЮЭ СОВЕТСНИХ СООИАЛИСТИЧЕСНИХРЕСПУ БЛИН 19 3 К 5/ НОМИТЕТ СССРЕНИЙ И ОТНЯТИЙ ГОСУДАРСТВЕННЫПО ДЕЛАМ ИЭОБ ОПИСАНИЕ ИЗОБРЕТЕН(21) 3908286/24-0 (22) 10.06.85 (46) 15.05.88, Бю (72) М.И.Кукушкин (53) 621.373(088. (56) Авторское св У 1358076, кл. Н во СС идетел 03 К 5(57) Изобретение может использоваться для формирования импульсных последовательностей с регулируемымискважностью и фазовым сдвигом и обеспечивает повышение стабильностискважности импульсов выходного напряжения. Формирователь импульсов содержит усилитель-ограничитель 1, два канала обработки сигналов, состоящихиз интегратора 4(5), компаратора7(8) и дифференцирующей цепи 14(15),блоки сброса (БС) 2,3, интегратор 6,компаратор 9, иквертор 10, источник11 постоянного опорного напряжения,ики 12,13 управляющего напряже- КЯ-триггер 16. Интеграторы 4,5 интегрируют напряжение источника 11 и формируют пилообразное напряжение, Интегратор 5 сбрасывается сигналом БС 2 с частотой входного сигнала. Интегратор 6 интегрирует напряжение источника 13. При совпадении напряжений интеграторов 4,6 по импульсу компаратора 9 БС 3 осуществляет сброс интегратора 5. При совпадении пилообразных напряжений интеграторов 4, 5 с напряжением источника 12 соотв. компараторы формируют импульсы, по которым КБ-триггер 16 формирует вь ходные импульсы формирователя импульсов. Фазовый сдвиг выходных им- . пульсов определяется напряжением источника 12, а скважность - величиной фазового сдвига между напряжениями интеграторов 4,5 который опре-, деляется напряжением источника 13.Изобретение относится к радиотехнике и может быть использовано дляформирования импульсных последовательностей с регулируемыми скважно 5,стью и фазовым сдвигом.Цель изобретения - повьппение стабильности скважности импульсоввыходного напряжения,На фиг,1 изображена функциональная злектрическая схема формирователя импульсов; на фиг.2 - временныедиаграммы, поясняющие его работу.Формирователь импульсов содержитусилитель-ограничитель 1, блоки 2 и3 сброса, интеграторы 4 - 6, компараторы 7 - 9, инвертор 10, источник 11постоянного опорного напряжения, источники 12 и 13 управляющего напряжения, дифференцирующие цепи 14 и 15,КЯ-триггер 16.Формирователь импульсов работаетследующим образом.Поступающий на вход усилителя-ограничителя 1 сигнал нормируется на 25его выходе по амплитуде (фиг,2 а,б)По переднему фронту данного сигналаблоком 2 сброса формируется импульссброса интегратора 4 первого канала.На выходе интегратора 4 формируется ЗОпилообразное напряжение за счет интегрирования в промежутках между импульсами сброса напряжения источника11 постоянного опорного напряжения(фиг.2 в). Сформированное пилообразное 3напряжение, следующее с периодомвходного сигнала, поступает на одинвход компаратора 7 и на первый входтретьего компаратора 9. На второйвход компаратора 9 подается напряжение с выхода интегратора 6. В моменты совпадения пилообразного напряжения интегратора 4 с величиной ввгходного напряжения интегратора 6 на выходе третьего комнаратора 9 формируются импульсы, которые поступают наинвертор 10, и далее проинвертированные импульсы поступают на блок 3сброса, на выходе которого по переднему фронту формируются импульсысброса интегратора 5 второго канала.5 ОНа выходе интегратора 5 формируетсяпилообразное напряжение (фиг.2 г),следующее с периодом входного сигнала, фазовый сдвиг которого относительно пилообразного напряжения, поступающего с выхода интегратора 4 первого канала, определяется величинойвыходного напряжения интегратора 6. Пилообразное напряжение с выхода интегратора 5 подается на вход компаратора 8. На вторые входы компараторов 7 и 8 подается напряжение с источника 12 управляющего напряжения. В моменты совпадения пилообразных напряжений с величиной напряжения источника 12 управляющего напряжения на выходах компараторов 7 и 8 формируются импульсы, передние фронты которых дифференцируются дифференцирующими цепями 14 и 15 (фиг.2 д,е) и подаются на 8- и К-входы соответственно КЯ- триггера 16, на выходе которого формируются импульсы.Формирователь импульсов формирует импульсы, фазовый сдвиг которых определяется напряжением источника 12 управляющего напряжения, а скважность величиной фазового сдвига между пилообразными напряжениями с выхода интеграторов 4 и 5 (фиг,2 ж), определяемой величиной напряжения источника 13 управляющего напряжения. Формула изобретения 1Формирователь импульсов, содержащий усилитель-ограничитель, вход которого является входом формирователя импульсбв, а выход подключен к входу первого блока сброса, и два канала обработки сигнала, каждьЮ из которых выполнен в .виде последовательно соединенных интегратора, компаратора и дифференцирующей цепи, вторые входы компараторов подключены к источнику управляющего напряжения, входы интеграторов - кисточнику постоянного опорного напряжения, второй блок сброса, причем выходы первого и второго блоков сброса соединены с управляющими входами интеграторов соответственно первого и второго каналов обработки сигнала, выходы дифференцирующих цепей первого и второго каналов обработки сигнала подключены соответственно к К- и 8-входам КЯ- триггера, последовательнс соединенные третий интегратор и третий компа" ратор, второй источник управляющего напряжения и инвертор, о т л и ч а ющ и й с я тем, что, с целью повьппения стабильности скважнос ти импульсов, второй вход третьего компаратора соединен с выходом интегратора первого канала обработки сигнала, инвертор включен между выхсдом третьего компаратора и входом второго бло139 б 260 рым источником управляющего напряжения. Редактор Е,Копч М.Демчик орре каз 2503/56 Тирам 928Государственного комитета СССелам изобретений и открытийМосква, 3-35, Раушская наб д Подписное ИИПИ енно-полиграфическое предприятие,Произв ка сброса, вход третьего интеграторасоединен с выходом КЯ-триггера и втооставитель Ю.Медехред М.Ходанич город, ул. Проектная
