Устройство для валки деревьев

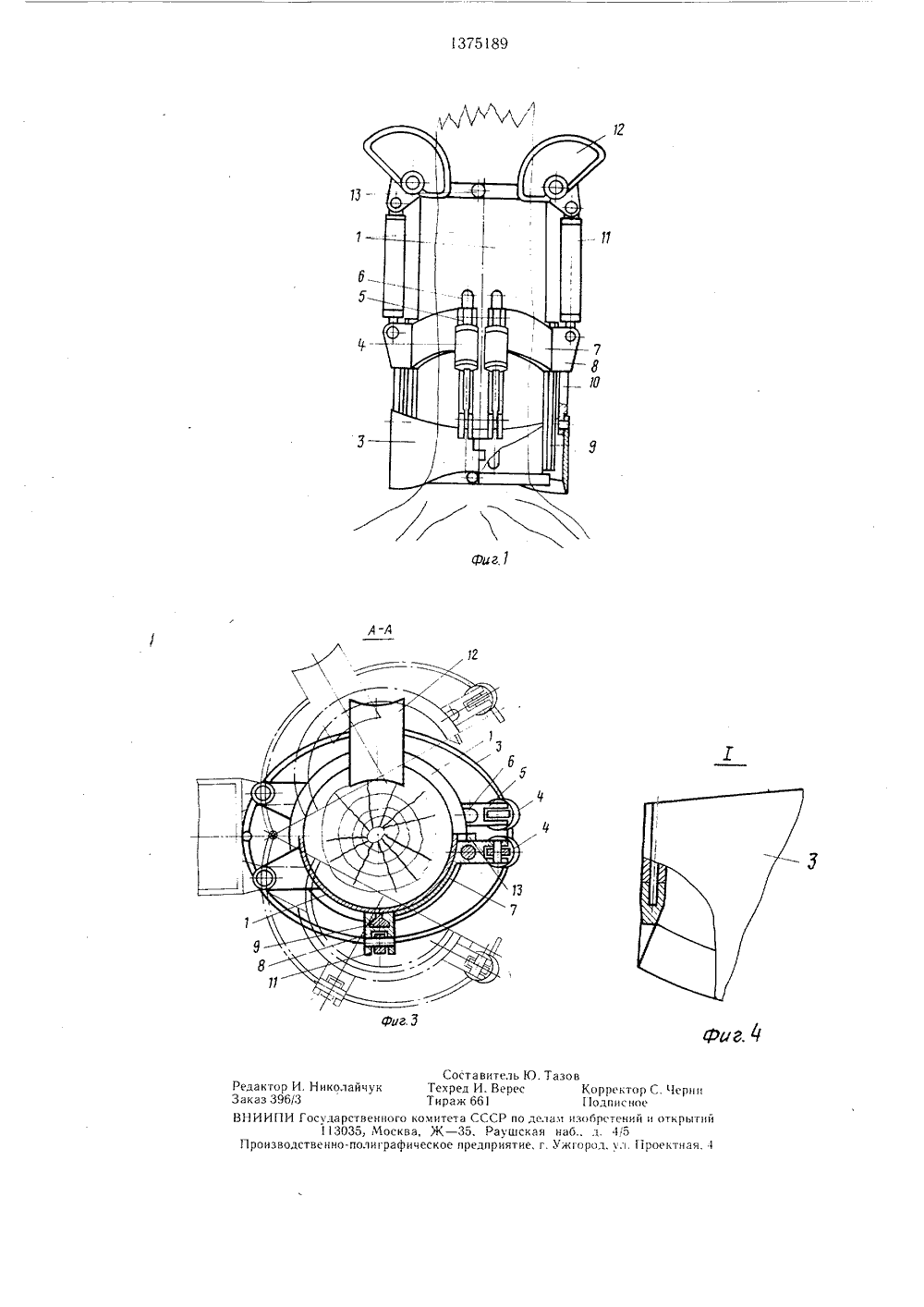

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК 1)4 А 016 23 08 И СТВУ 3 Фиг. 2 ГОСУДАРСТВЕННЫИ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИ ПИСАНИЕ ИЗОБР К АВТОРСКОМУ СВИДЕТ(71) Балаковский филиал Саратовского политехнического института(54) УСТРОЙСТВО ДЛЯ ВАЛКИ ДЕРЕВЬЕВ(57) Изобретение относится к лесной промышленности. Цель изобретения - снижение энергоемкости процесса обрезания корневой системы деревьев. Устройство включает два направляющих полуцилиндра 1 с гидроцилиндрами (ГЦ) их привода. Криволинейный нож (КН) 3 шарнирно соединен с ГЦ 4 качания. Корпусы ГЦ шарнирно ЯО 1375189 соединены с ползунами 5, смонтированными в направляющих 6. Ползуны 5 посредством элементов соединены с ползунами 8, к которым жестко подсоединены штанги 10, к которым шарнирно крепится КН 3. Г 1 олзуны 8 смонтированы в направляющих 9 с возможностью перемещения посредством ГЦ 11. Корпусы ГЦ 11 шарнирно соединены с секторами 12 зажима дерева. После схвата ствола дерева и смыкания полуцилиндров 1 и шарнирно соединенных частей КН 3 ГЦ 11 осуществляют одновременно вертикальное перемещение КН 3. При внедрении КН 3 в разрушаемую среду осуществляется его качание ГЦ 4. При этом линии контакта КН 3 со средой взаимодействия перемещаются по его режущей кромке от одного крайнего положения к другому, соединяясь в них в одну линию и разъединяясь при смене направления качания. Концентрация усилий КН 3 позволяет снизить энергоемкосгь процесса перерезания корней. 4 ил.Изобретение относится к устройствам для валки деревьев и может быть использовано в лесной промышленности.Цель изобретения - снижение энергоемкости процесса обрезания корневой системы деревьев.На фиг. 1 показано устройство для валки деревьев, вид спереди; на фиг. 2 - то же, вид сбоку; на фиг. 3 - разрез А-А на фиг. 2; на фиг. 4 - узел 1 на фиг. 2.Устройство содержит два направляющих полуцилиндра 1 с гидроцилиндром 2 их привода и криволинейный нож 3, состоящий из шарнирно соединенных между собой частей цилиндрической обечайки с режущей нижней кромкой. РЕжущая кромка имеет волнообразный профиль, впадины которого находятся в месте разъема частей цилиндрической обечайки и шарнирного соединения, В зоне разъема криволинейный нож 3 шарнирно соединен с гидроцилиндрами 4 качания ножа. Корпуса гидроцилиндров 4 смонтированы на ползунах 5, перемещающихся по направляющим 6. Ползуны 5 связаны посредством элементов 7 с ползунами 8, которые смонтированы с возможностью перемещения в направляющих 9. К ползунам 8 жестко подсоединены штанги 10, с концами которых шарнирно соединен криволинейный нож 3. С ползунами 8 шарнирно связаны пиоки гидроцилиндров. 11, корпусы которых шарнирно связаны с секторами 12 зажима дерева, установленными в верхней части направляющих полуцилиндров 1.Для удержания направляющих полуцилиндров 1 в замкнутом положении предусмотрены гидравлические фиксаторы 13.Устройство работает следующим образом.После установки устройства у комля дерева при помощи гидроцилиндра 2 смыкаются полуцилиндры 1 и шарнирно соединенные части цилиндрической обечайки. После охвата дерева, при выдвижении штоков гидроцилиндров 11, перемещаются ползуны 8 и 5 и происходит внедрение криволинейного ножа 3 в грунт. В процессе перемещения нож 3 перерезает корни. При этом происходит поворот секторов 12, зажимающих ствол дерева с усилием, изменяющимся пропорционально изменению усилия внедрения криволинейного ножа 3. Одновременно осуществляют качание криволинейного ножа 3 гидроцилиндра ми 4 путем попеременной подачи рабочей жидкости в верхние и нижние полости гидроцилиндров 4. При этом линии контакта криволинейного ножа 3 со средой взаимодействия как бы бегут по его режущей кромке от одного крайнего положения к другому, соединяясь в них в одну линию и разъединяясь при смене направления качания. Усилия, создаваемые гидроцилиндрами 4 и 11, приложены к разрушаемой среде в линиях контакта с ней криволинейного ножа 3, а не по всему его периметру, поэтому прорезание среды криволинейным ножом 3 происходит более эффективно и с меньшей энергоемкостью. При этом длина линии контакта криволинейного ножа 3 со средой зависит от физико-механических свойств раз рушаемой среды и уменьшается, например,при встрече со средой большей плотности, еще более концентрируя усилие, создаваемое гидроцилиндрами, и как бы адаптируясь к изменению свойств среды.После отделения от корневой системыдерево переносится к месту разгрузки, которая осуществляется путем раскрытия направляющих полуцилиндров 1. Формула изобретения3Устройство для валки деревьев, содержащее направляющие полуцилиндры с механизмом их привода, режущий орган в виде криволинейного ножа с механизмом его вертикального перемещения и механизм зажима дерева, отличающееся тем, что, с целью снижения энергоемкости процесса обрезания корневой системы деревьев за счет концентрации усилия резания на участках периметра режущей кромки криволинейного ножа, оно дополнительно снабжено механизмом кача ния криволинейного ножа, установленнымс возможностью совместного перемещения с механизмом вертикального перемещения криволинейного ножа.Ю. ТазовКор 1)ектор С. с 1 ерциПолписноеделам изобрстений и открытийкая наб., л. 1,5е, г. Ужгорол. ул. Проектная, 4 Составитель Редактор И. Николайчук Техред И. Вере Заказ 396/3 Тираж 661 ВНИИПИ Государственного комитета СССР по 113035, Москва, Ж - 35, Раушс Производственно-полиграфическое прелприяти
