Устройство для определения фазы дисбаланса роторов

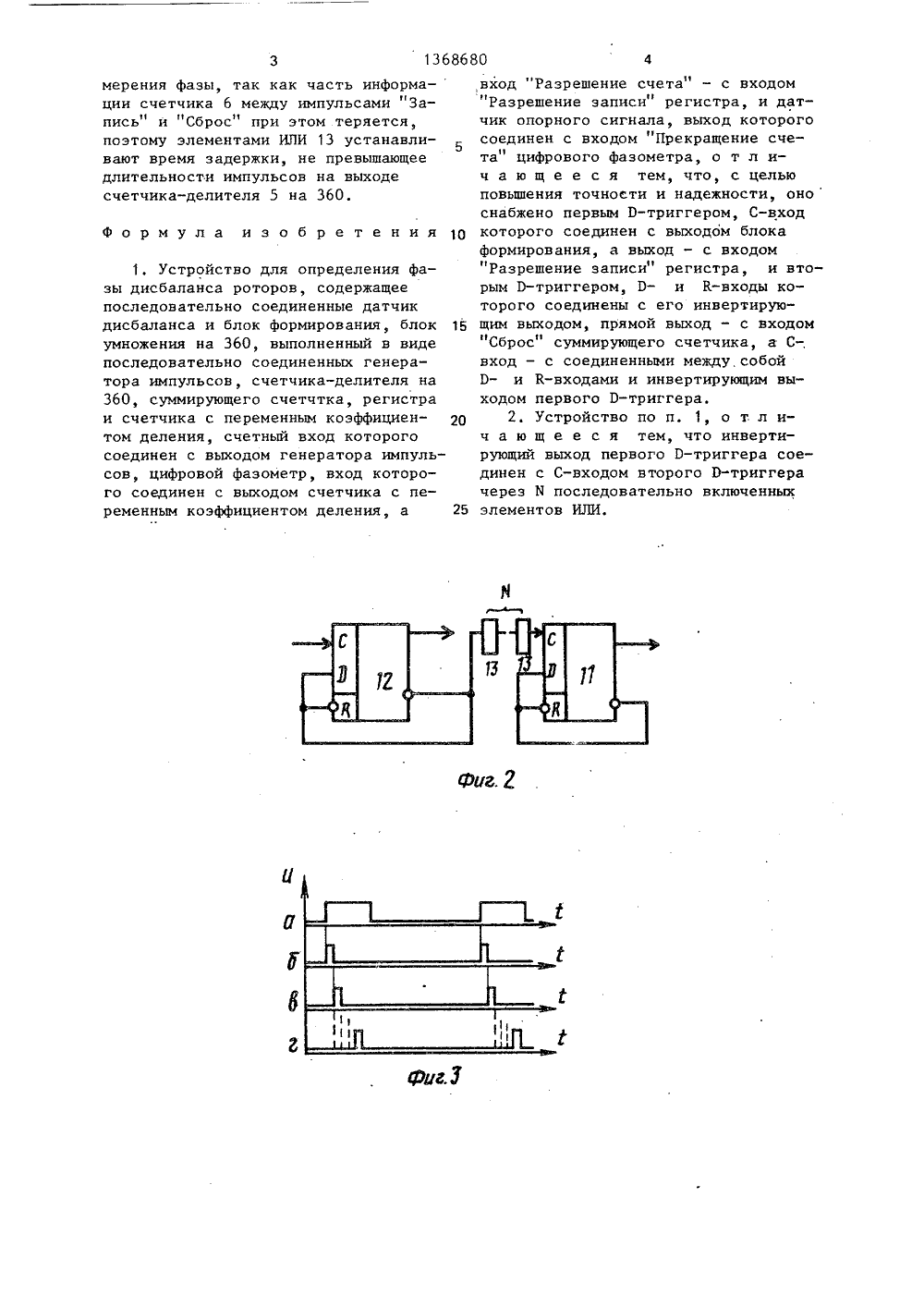

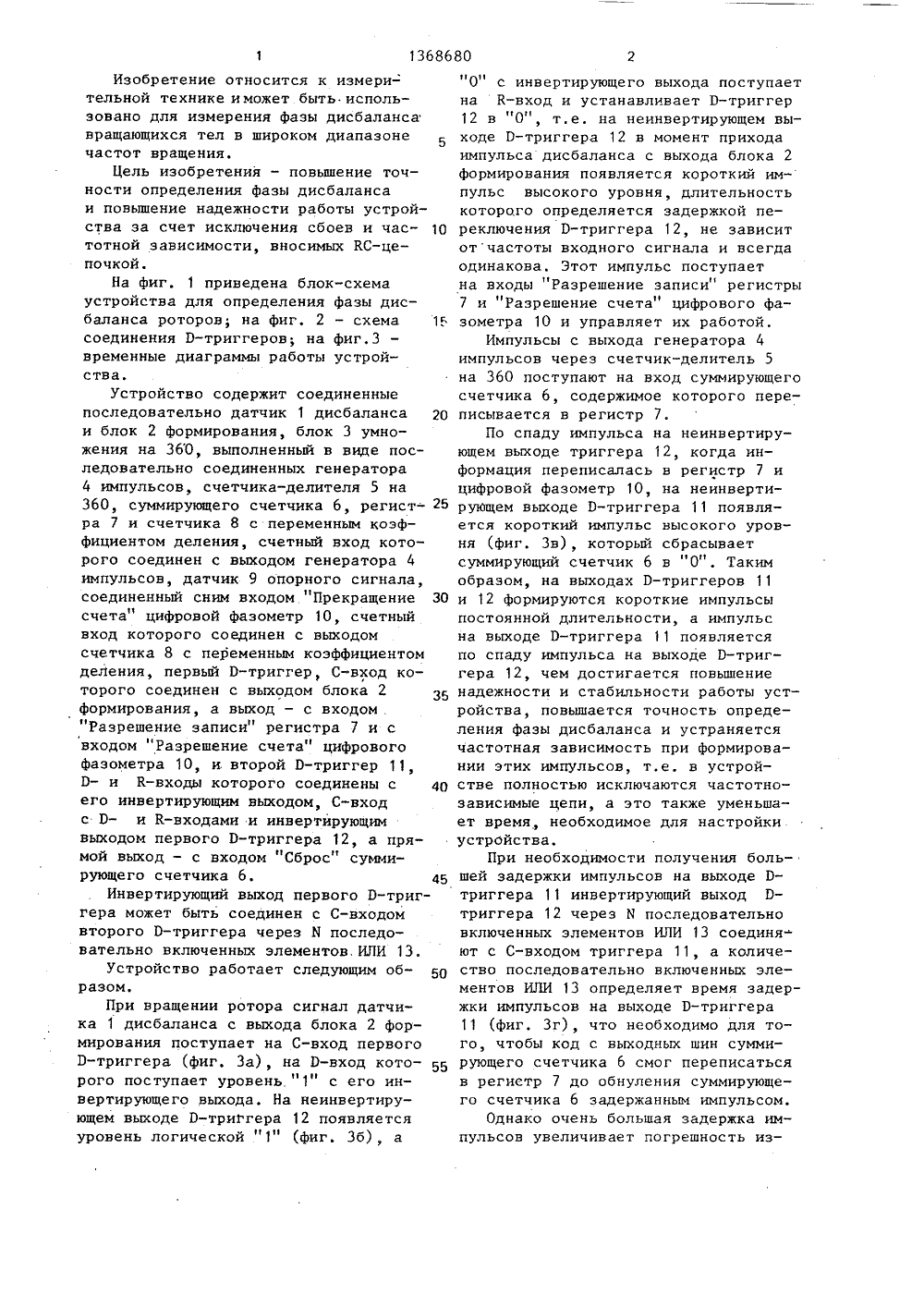

(51) 4 С О 1 М 1 22 ПИСАНИЕ ИЗОБРЕТЕНИ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ счет исключения частотно-зависимых цепей. Сигнал с датчика 1 дисбаланса через блок 2 формирования поступает на связанные между собой В-триггеры 11 и 12, которые формируют короткие, стабильные по частоте, импульсы, управляецие работой блока 3 умножения Ы на 360 и цифрового фазометра О.1 з.п. ф-лы, 3 ил. ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИИ(56) Авторское свидетельство СССУ 484423, кл. С 01 М 1/22, 1975.Авторское свидетельство СССРИ 1 1151844, кл. С 01 М 1/22, 1983(54) УСТРОЙСТВО ДЛЯ ОПРЕДЕЛЕНИЯ ФАДИСБАЛАНСА РОТОРОВИзобретение относится к измери- тельной технике иможет быть использовано для измерения фазы дисбаланса вращающихся тел в широком диапазоне частот вращения.Цель изобретения - повышение точности определения фазы дисбаланса и повышение надежности работы устройства за счет исключения сбоев и час тотной зависимости, вносимых КС-цепочкой.На фиг. 1 приведена блок-схема устройства для определения фазы дисбаланса роторов; на фиг. 2 - схема 1 соединения Р-триггеров; на фиг.З временные диаграммы работы устройства.Устройство содержит соединенные последовательно датчик 1 дисбаланса 20 и блок 2 формирования, блок 3 умножения на 360, выполненный в виде последовательно соединенных генератора 4 импульсов, счетчика-делителя 5 на 360, суммирующего счетчика б, регист ра 7 и счетчика 8 с переменным коэффициентом деления, счетный вход которого соединен с выходом генератора 4 импульсов, датчик 9 опорного сигнала, соединенный сним входом "Прекращение 30 счета" цифровой фазометр 10, счетный вход которого соединен с выходом счетчика 8 с переменным коэффициентом деления, первый Р-триггер, С-вход которого соединен с выходом блока 2 формирования, а выход - с входом "Разрешение записи" регистра 7 и с входом "Разрешение счета" цифрового фазометра 10, и. второй 0-триггер 11, 0- и К-входы которого соединены с 40 его инвертирующим выходом, С-вход с 0- и К-входами и инвертирующим выходом первого 0-триггера 12, а прямой выход - с входом "Сброс" суммирующего счетчика 6, 45Инвертирующий выход первого Р-триггера может быть соединен с С-входом второго 0-триггера через И последовательно включенных элементов, ИЛИ 13.Устройство работает следующим об разом.При вращении ротора сигнал датчика 1 дисбаланса с выхода блока 2 формирования поступает на С-вход первого Р-триггера (фиг, За), на 0-вход которого поступает уровень " 1" с его инвертирующего выхода, На неинвертирующем выходе Р-триггера 12 появляется уровень логической " 1" (фиг. Зб), а"О" с инвертирующего выхода поступает на К-вход и устанавливает 0-триггер 12 в "О", т,е. на неинвертирующем выходе 0-триггера 12 в момент прихода импульса дисбаланса с выхода блока 2 формирования появляется короткий импульс высокого уровня, длительность которого определяется задержкой переключения Р-триггера 12, не зависит отчастоты входного сигнала и всегда одинакова. Этот импульс поступает на входы Разрешение записи" регистры 7 и "Разрешение счета" цифрового фазометра 10 и управляет их работой.Импульсы с выхода генератора 4 импульсов через счетчик-делитель 5 на 360 поступают на вход суммирующего счетчика 6, содержимое которого переписывается в регистр 7.По спаду импульса на неинвертирующем выходе триггера 12, когда информация переписалась в регистр 7 и цифровой фазометр 10, на неинвертирующем выходе Р-триггера 11 появляется короткий импульс высокого уровня (фиг. Зв), который сбрасывает суммирующий счетчик б в "О". Таким образом, на выходах Р-триггеров 11 и 12 формируются короткие импульсы постоянной длительности, а импульс на выходе Р-триггера 11 появляется по спаду импульса на выходе 0-триггера 12, чем достигается повышение надежности и стабильности работы устройства, повышается точность определения фазы дисбаланса и устраняется частотная зависимость при формировании этих импульсов, т.е. в устройстве полностью исключаются частотно- зависимые цепи, а это также уменьшает время, необходимое для настройки устройства.При необходимости получения большей задержки импульсов на выходе Р- триггера 11 инвертирующий выход 0- триггера 12 через И последовательно включенных элементов ИЛИ 13 соединя ют с С-входом триггера 11, а количество последовательно включенных элементов ИЛИ 13 определяет время задержки импульсов на выходе 0-триггера 11 (фиг, Зг), что необходимо для того, чтобы код с выходных шин суммирующего счетчика 6 смог переписаться в регистр 7 до обнуления суммирующего счетчика 6 задержанным импульсом.Однако очень большая задержка импульсов увеличивает погрешность из 1368680мерения фазы, так как часть информации счетчика 6 между импульсами "Запись и "Сброс" при этом теряется,поэтому элементами ИЛИ 13 устанавли 5вают время задержки, не превышающеедлительности импульсов на выходесчетчика-делителя 5 на 360,формула изобретения 101, Устройство для определения фазы дисбаланса роторов, содержащее последовательно соединенные датчик дисбаланса и блок формирования, блок 15 умножения на 360, выполненный в виде последовательно соединенных генератора импульсов, счетчика-делителя на 360, суммирующего счетчтка, регистра и счетчика с переменным коэффициен том деления, счетный вход которого соединен с выходом генератора импульсов, цифровой фазометр, вход которого соединен с выходом счетчика с переменным коэффициентом деления, а 25,вход "Разрешение счета" - с входом "Разрешение записи" регистра, и датчик опорного сигнала, выход которого соединен с входом Прекращение счета цифрового фазометра, о т л ич а ю щ е е с я тем, что, с целью повышения точности и надежности, оноснабжено первым Р-триггером, С-вход которого соединен с выходом блока формирования, а выход - с входом Разрешение записи" регистра, и вторым Э-триггером, П- и К-входы которого соединены с его инвертирующим выходом, прямой выход - с входом "Сброс" суммирующего счетчика, а С-, вход - с соединенными между, собой 0- и К-входами и инвертирующим выходом первого Э-триггера.2. Устройство по п. 1, о т л ич а ю щ е е с я тем, что инвертирующий выход первого Р-триггера соединен с С-входом второго 0-триггера через И последовательно включенных элементов ИЛИ.
