Генератор развертки электронно-лучевого осциллографа

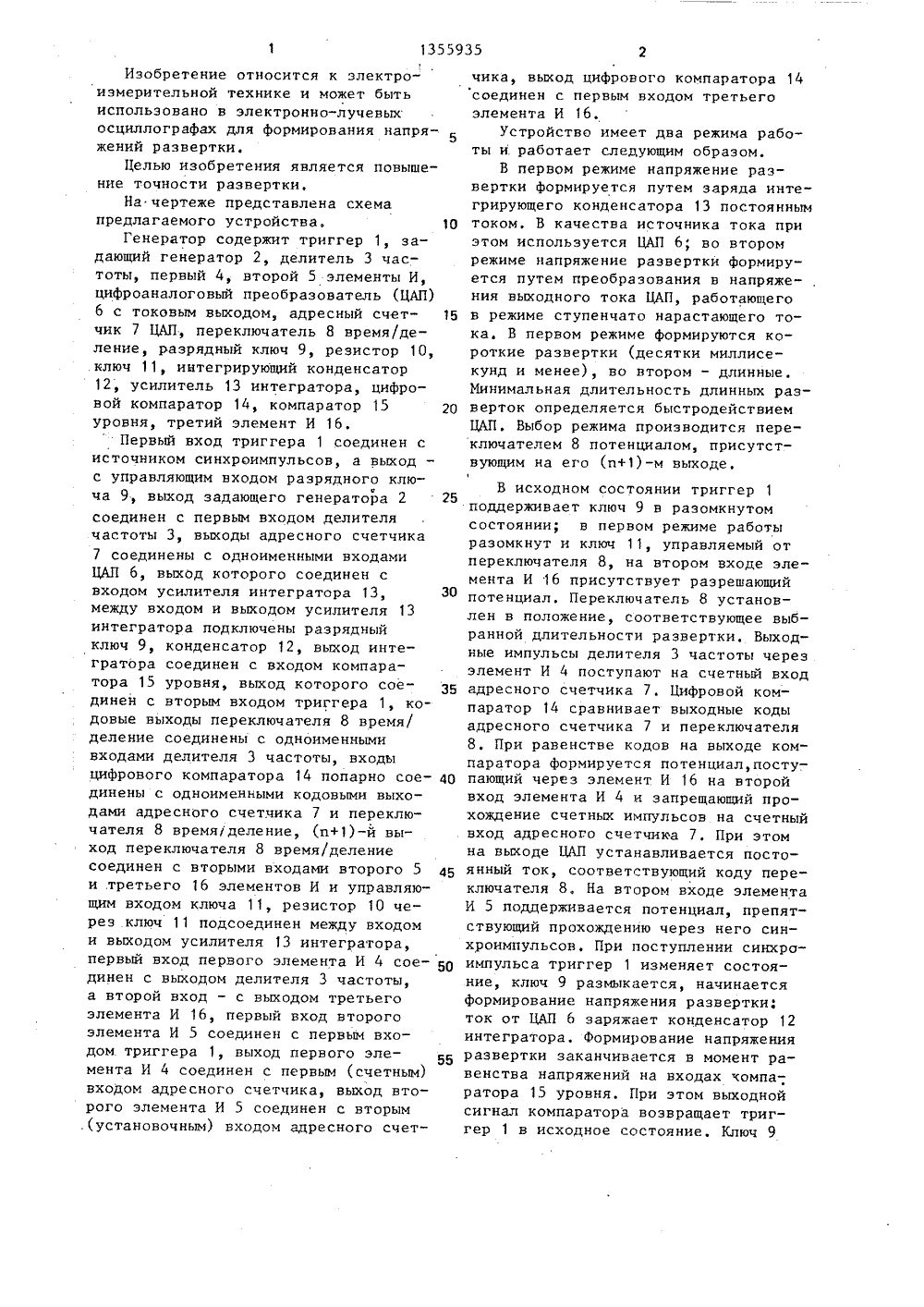

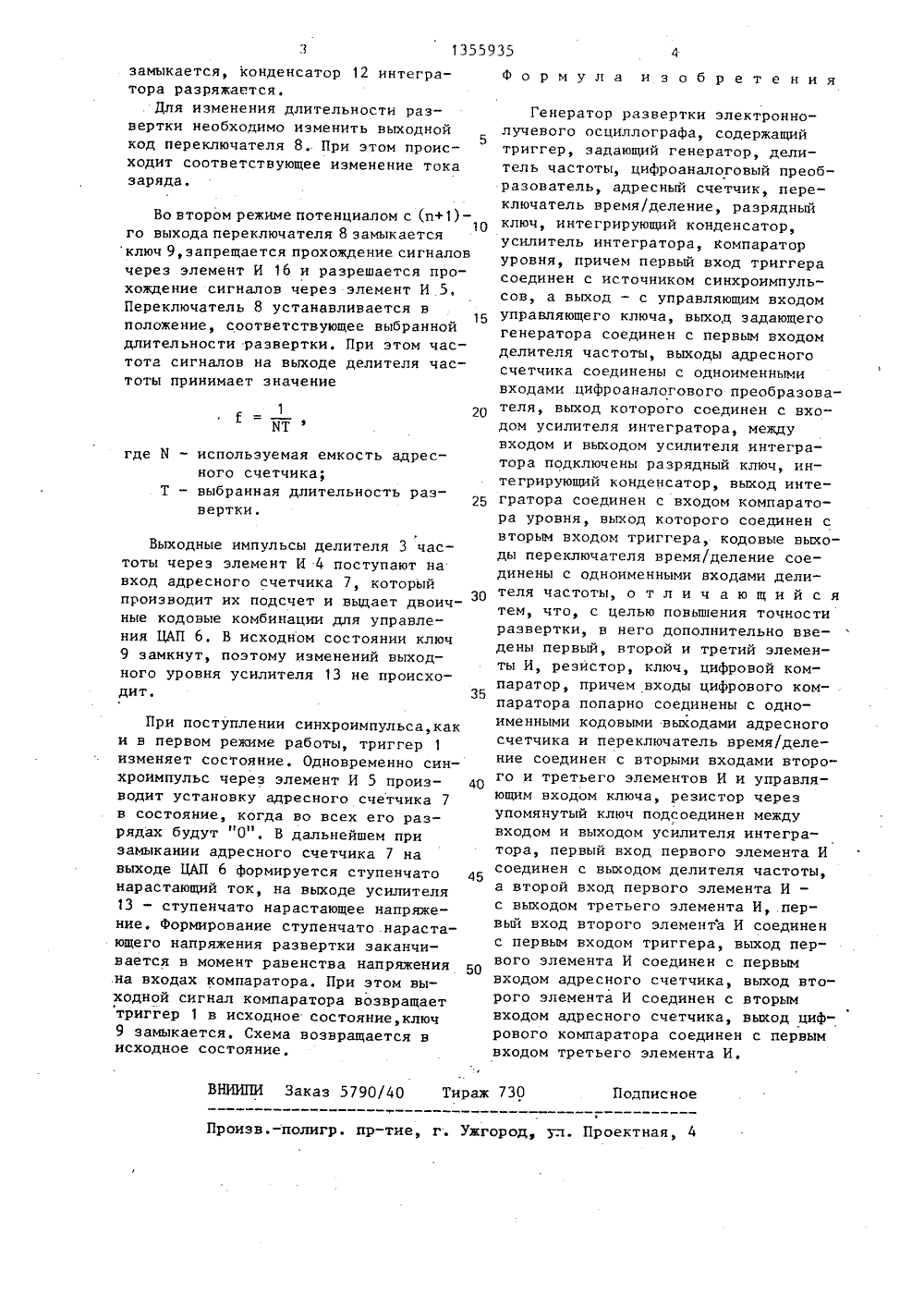

.13 04 С АНИЕ ИЗОБРЕТЕНИЯ ИДЕТЕПЬСТ К АВТОРСКОМ ОСУДАРСТВЕННЫЙ НОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТ(56) Тгапз 1 епг Еесогс 1 ег ВЬ 905: Проспект фирмы ВаГа ЬаЬ. ОсциллографС 1-64. Техническое описание.(54) ГЕНЕРАТОР РАЗВЕРТКИ ЭЛЕКТРОННОЛУЧЕВОГО ОСЦИЛЛОГРАФА(57) Изобретение относится к электроизмерительной технике и может бытьиспользовано в электронно-лучевыхосциллографах для формирования напряжения развертки, Целью изобретенияявляется повышение точности развертки Для достижения этой цели в генератор развертки дополнительно введены: первый, второй и третий элементы И 4, 5 и 16 соответственно, резистор10, ключ 11 и цифровой компаратор 14.На чертеже также показаны триггер 1,задающий генератор 2, делитель 3 частоты, цифроаналоговый преобразователь6 с токовым выходом, адресный счетчик 7, переключатель 8 время/деление,разрядный ключ 9, интегрирующий конденсатор 12, усилитель 13 интегратора, цифровой компаратор 14, компаратор 15 уровня. Формирование ступенчато нарастающего напряжения разверткина выходе усилителя 13 заканчиваетсяв момент равенства напряжения на входах компаратора, при этом выходнойсигнал компаратора 15 уровня переклю-чает триггер 1 в исходное состояние,ключ 9 замыкается и схема переключается в исходное состояние. 1 ил,Изобретение относится к электроизмерительной технике и может бытьиспользовано в электронно-лучевыхосциллографах для формирования напря 5жений развертки.Целью изобретения является повышение точности развертки.На чертеже представлена схемапредлагаемого устройства, 10Генератор содержит триггер 1, задающий генератор 2, делитель 3 частоты, первый 4, второй 5 элементы И,цифроаналоговый преобразователь (ЦАП)6 с токовым выходом, адресный счетчик 7 ЦАП, переключатель 8 время/деление, разрядный ключ 9, резистор 1 О,ключ 11, интегрирующий конденсатор12, усилитель 13 интегратора, цифровой компаратор 14, компаратор 15 20уровня, третий элемент И 16,Первый вход триггера 1 соединен систочником синхроимпульсов, а выход -с управляющим входом разрядного ключа 9, выход задающего генератора 225соединен с первым входом делителячастоты 3, выходы адресного счетчика7 соединены с одноименными входамиЦАП 6, выход которого соединен свходом усилителя интегратора 13, 30между входом и выходом усилителя 13интегратора подключены разрядныйключ 9, конденсатор 12, выход интегратора соединен с входом компаратора 15 уровня, выход которого соединен с вторым входом триггера 1, кодовые выходы переключателя 8 время/деление соединены с одноименнымивходами делителя 3 частоты, входыцифрового компаратора 14 попарно соединены с одноименными кодовыми выходами адресного счетчика 7 и переключателя 8 время/деление, (и+1) - й выход переключателя 8 время/делениесоединен с вторыми входами второго 5 45и .третьего 16 элементов И и управляющим входом ключа 11, резистор 10 через ключ 11 подсоединен между входоми выходом усилителя 13 интегратора,первый вход первого элемента И 4 соединен с выходом делителя 3 частоты,а второй вход - с выходом третьегоэлемента И 16, первый вход второгоэлемента И 5 соединен с первым входом триггера 1, выход первого элемента И 4 соединен с первым (счетным)входом адресного счетчика, выход второго элемента И 5 соединен с вторым.(установочным) входом адресного счетчика, выход цифрового компаратора 14 соединен с первым входом третьего элемента И 16.Устройство имеет два режима работы и работает следующим образом.В первом режиме напряжение развертки формируется путем заряда интегрирующего конденсатора 13 постоянным током, В качества источника тока при этом используется ЦАП 6, во втором режиме напряжение развертки формируется путем преобразования в напряжения выходного тока ЦАП, работающего в режиме ступенчато нарастающего тока. В первом режиме формируются короткие развертки (десятки миллисекунд и менее), во втором - длинные, Минимальная длительность длинных разверток определяется быстродействием ЦАП. Выбор режима производится переключателем 8 потенциалом, присутствующим на его (и+1) -м выходе.В исходном состоянии триггер 1 поддерживает ключ 9 в разомкнутом состоянии; в первом режиме работы разомкнут и ключ 11, управляемый от переключателя 8, на втором входе элемента И 16 присутствует разрешающий потенциал. Переключатель 8 установлен в положение, соответствующее выбранной длительности развертки, Выходные импульсы делителя 3 частоты через элемент И 4 поступают на счетный вход адресного счетчика 7, Цифровой компаратор 14 сравнивает выходные коды адресного счетчика 7 и переключателя 8. При равенстве кодов на выходе компаратора формируется потенциал, посту-, пающий через элемент. И 16 на второй вход элемента И 4 и запрещающий прохождение счетных импульсов на счетный вход адресного счетчика 7. При этом на выходе ЦАП устанавливается постоянный ток, соответствующий коду переключателя 8. На втором входе элемента И 5 поддерживается потенциал, препятствующий прохождению через него синхроимпульсов, При поступлении синхроимпульса триггер 1 изменяет состояние, ключ 9 размыкается, начинается формирование напряжения развертки: ток от ЦАП 6 заряжает конденсатор 12 интегратора. Формирование напряжения развертки заканчивается в момент равенства напряжений на входах компаратора 15 уровня, При этом выходной сигнал компаратора возвращает триггер 1 в исходное состояние. Ключ 91355935 1йИТ 20 730 Подписное Произв.-полигр, пр-тие, г. Ужгород, ул. Проектная, 4 замыкается, конденсатор 12 интегратора разряжается.Для изменения длительности развертки необходимо изменить выходной5 код переключателя 8. При этом происходит соответствующее изменение тока заряда. Во втором режиме потенциалом с (п+1)- 10 го выхода переключателя 8 замыкается ключ 9,запрещается прохождение сигналов через элемент И 16 и разрешается прохождение сигналов через элемент И 5, Переключатель 8 устанавливается в15 положение, соответствующее выбранной длительности развертки. При этом частота сигналов на выходе делителя частоты принимает значение где И - используемая емкоСть адресного счетчика;Т - выбранная длительность раз 25вертки,Выходные импульсы делителя 3 частоты через элемент И 4 поступают на вход адресного счетчика 7, который производит их подсчет и выдает двоич 30 ные кодовые комбинации для управления ЦАП 6, В исходном состоянии ключ 9 замкнут, поэтому изменений выходного уровня усилителя 13 не происходит. 35 При поступлении синхроимпульса,как и в первом режиме работы, триггер 1 изменяет состояние. Одновременно синхроимпульс через элемент И 5 произ водит установку адресного счетчика 7 в состояние, когда во всех его разрядах будут "0", В дальнейшем при замыкании адресного счетчика 7 на выходе ЦАП 6 формируется ступенчато 45 нарастающий ток, на выходе усилителя 13 - ступенчато нарастающее напряжение, Формирование ступенчато .нарастающего напряжения развертки заканчивается в момент равенства напряжения 50 на входах компаратора. При этом выходной сигнал компаратора возвращает триггер 1 в исходное состояние, ключ 9 замыкается. Схема возвращается в исходное состояние,ВНИИПИ Заказ 5790/40 Тираж Формула изобретения Генератор развертки электроннолучевого осциллографа, содержащий триггер, задающий генератор, делитель частоты, цифроаналоговый преобразователь, адресный счетчик, переключатель время/деление, разрядный ключ, интегрирующий конденсатор, усилитель интегратора, компаратор уровня, причем первый вход триггера соединен с источником синхроимпульсов, а выход - с управляющим входом управляющего ключа, выхоц задающего генератора соединен с первым входом делителя частоты, выходы адресного счетчика соединены с одноименными входами .цифроаналогового преобразователя, выход которого соединен с входом усилителя интегратора, между входом и выходом усилителя интегратора подключены разрядный ключ, интегрирующий конденсатор, выход интегратора соединен с входом компаратора уровня, выход которого соединен с вторым входом триггера, кодовые выходы переключателя время/деление соединены с одноименными входами делителя частоты, о т л и ч а ю щ и й с я тем, что, с целью повьшения точности развертки, в него дополнительно введены первый, второй и третий элементы И, резистор, ключ, цифровой компаратор, причем входы цифрового компаратора попарно соединены с одноименными кодовыми выходами адресного счетчика и переключатель время/деление соединен с вторыми входами второго и третьего элементов И и управляющим входом ключа, резистор через упомянутый ключ подсоединен между входом и выходом усилителя интегратора, первый вход первого элемента И соединен с выходом делителя частоты, а второй вход первого элемента И - с выходом третьего элемента И,.первый вход второго элемента И соединен с первым входом триггера, выход первого элемента И соединен с первым входом адресного счетчика, выход второго элемента И соединен с вторым входом адресного счетчика, выход цифрового компаратора соединен с первым входом третьего элемента И.
