Способ извлечения свинца из свинецсодержащего материала

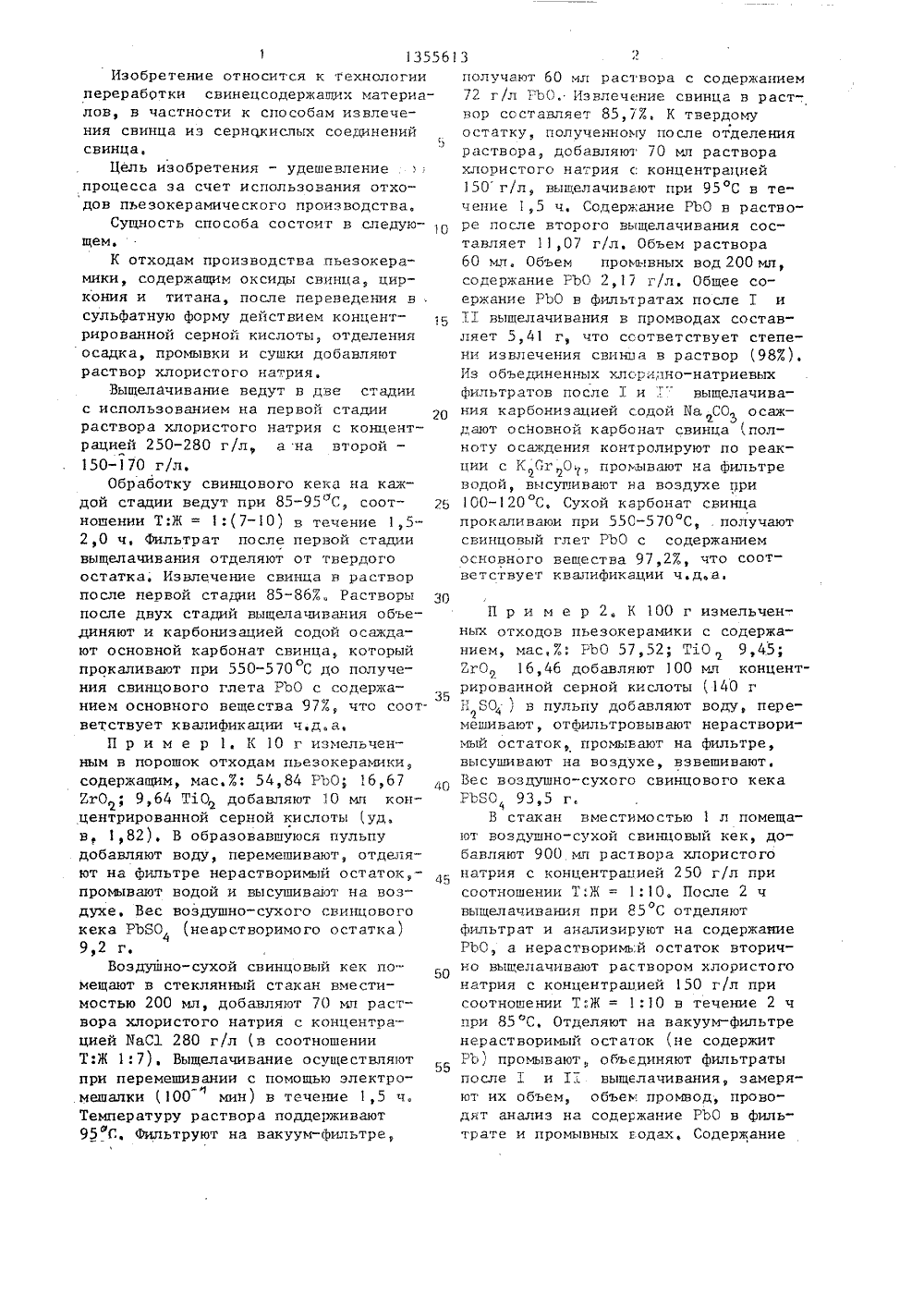

ИСАНИЕ ИЗОБРЕТЕ ИДЕТЕЛЬСТВУ АВТОРСКОМ амбуров,УДАРСТВЕННЫЙ КОМИТЕТ СССР ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТ 21 ) 3982843/31-26(71) Институт химии Уральскогонаучного центра АН СССР(54) СПОСОБ ИЗВЛЕЧЕНИЯ СВИНЦА ИЗСВИНЕЦСОДЕРЖАЦЕГО МАТЕРИАЛА(57) Изобретение относится к технологии переработки свинецсодержащихматериалов, в часности к способамизвлечения свинца из сульфатсодержащега свинцового сырья. Цель изобретения состоит в извлечении свинца из отходов пьезокерамнческого производства и удешевлении процесса, Сущ"ность способа состоит в том, что свинецсодержащие отходы индокерамическо-,го производства обратботкой концентрированной серной кислотой переводят .в сульфатную форму, после чего осадокотделяют, промывают, сушат и выщелачивают раствором хлористого натрияв две стадии. На первой стадии используют раствор хлористого натрияв количестве 250-280 г/л , а на второй - 150-170 г/л. Выщелачивание ведут при температуре 85-95 С и отношении Т:Ж = 1:(7-10). Растворы от,:двух стадий выщелачивания объединяют,карбонизируют содой, а осажденныйкарбонат свинца прокаливают при 550570 С до получения свинцового глета.1 табл, 1355613 2Изобретение относится к технологиипереработки свинецсодержаших материалов, в частности к способам извлечения свинца иэ серкс 1 кислых соединенийсвинца.Цель изобретения - удешевлениепроцесса эа счет использования отходов пьезокерамического производства.Сущность способа состоит в следую в 1 Ощем.К отходам производства пьеэокерамики, содержащим оксиды свинца, циркония и титана, после переведения в .сульфатную форму действием концентрированной серной кислоты, отделенияосадка, промывки и сушки добавляютраствор хлористого натрия.Выщелачивание ведут в две стадиис использованием на первой стадиираствора хлористого натрия с концентрацией 250-280 г/л а на второй -150-170 г/л.Обработку свинцового кека на каждой стадии ведут при 85-95 С, соотношении Т:Ж = 1:(7-10) в течение 1,5- 2,0 ч, Фильтрат после первой стадии выщелачивания отделяют от твердого остатка, Извлечение свинца н раствор после первой стадии 85-86 , Растворы ВО после двух стадий выщелачивания обьединяют и карбонизацией содой осаждают основной карбонат свинца, который прокаливают при 550-570 С до получения свинцового глета РЬО с содержа 35 нием основного вещества 97 Х, что соот. ветствует квалификации ч,да.П р и м е р 1. К 10 г измельченным в порошок отходам пьезокерамики, содержащим, мас. : 54,84 РЬО; 16,67 йб ЕгО, 9,64 ТО добавляют 1 О мп концентрированной серной кислоты (уд, в 1,82), В образовавшуюся пульпу добавляют воду, перемешивают, отделяют на фильтре нерастворимый остаток, - промывают водой и высушивают на воздухе. Вес воздушно-сухого свинцового кека РЬБО (неарстворимого остатка) 9,2 г.Воздушно-сухой свинцовый кек по 50 мещают в стеклянный стакан вместимостью 200 мл, добавляют 70 мп раствора хлористого натрия с концентрацией ИаС 1 280 г/л (в соотношении Т:Ж 1:7), Выщелачивание осуществляют при перемешивании с помощью электро- мешалки (100 мин) в течение 1,5 ч. Температуру раствора поддерживают950, Фильтруют на вакуум-Фильтре,получают 60 мл раствора с содержанием72 г/л ГЬО. Извлечение свинца в раст-.вор ссстанляет 85,7%, К твердомуостатку, полученному после отделенияраствора, добавляют 70 мп растворахлористого натрия с концентрацией150 г/л, выщелачивают при 95 С в течение 1,5 ч. Содержание РЬО в растворе после второго выщелачивания составляет 11,0/ г/л, Объем раствора60 мл. Объем промывных вод 200 мл,содержание РЬО 2,17 г/л, Общее соержание РЬО в фильтратах после 1 и11 выщелачивания в промводах составляет 5,41 г, что ссответствует степени извлечения свинца в раствор (98%),Иэ объединенных хлсридно-натриевыхфильтратов после 1 и ."." выщелачивакия карбонизацией содой Иа СО осаж -й Ьдают осКовной карбонат свинца (полноту осаждения контролируют по реакции с К Ог О , промывают на фильтреводой, высушивают ка воздухе При100-120 С, Сухой карбонат свинцапрокаливаюи при 550-570 С, .получаютсвинцовый глет РЬО с содержаниемосновного вещества 97,2%, что соответствует квалификации ч.д,а,П р и м е р 2, К 100 г иэмельченных отходов пьезокерамики с содержанием, мас,%: РЬО 57,52; Т.О 9,45; ЕгО 16,46 добавляют 100 мл концентрированной серной кислоты (140 г Н,БО ) в пульпу добавляют воду, перемешивают, отфильтровывают нерастворимый остаток, промывают на фильтре, высушивают на воздухе, взвешивают. Вес воздушно-сухого свинцового кека РЬБО 93,5 г.В стакан вместимостьюл помещают воздушно-сухой свинцовый кек, добавляют 900 мл раствора хлористого натрия с кокцентрапией 250 г/л при соотношении Т;Ж = 1:10. После 2 ч выщелачивания при 85 С отделяют фильтрат и анализируют на содержание РЬО, а керастворимь:й остаток вторичко выщелачивают раствором хлористого натрия с концентрацией 150 г/л при соотношении Т;,Ж = 1:10 в течение 2 ч при 85 С, Отделяют на вакуум-фильтре нерастворимый остаток (не содержит РЬ, промывают объединяют фильтраты после 1 и 11 выщелачивания, замеряют их объем, объем промвод, проводят анализ на содержание РЬО в филь- трате и промывных водах, Содержаниез 1355613 РЬО в объединенном фильтрате 34,07 г/л объем 1000 мл. Содержание свинца в промводах 2,43 г/л, объем промывных вод 200 мл. Извлечение свинца в раствор составляет 95,6 Х, Далее проводят осаждение карбоната свинца из растворов, фильтрацией отделяют маточный раствор. Осадки промывают, сушат и прокаливают при 550-570 С, Получают РЬО квалификации ч.д. а. с содержанием основного вещества 977В таблице представлены результаты по извлечению свинца враствор из отходов пьезокерамики, при значениях заявленных параметров способа и условиях, выходящих за заявленные границы, Из данных таблицы следует, что высокое извлечение свинца в раствор .197-987. ) без отрицательных сопутст" вующих эффектов достигается только в интервале заявленных значений параметров.Предлагаемый способ по сравнению с известным позволяет извлекать свинец из отходов пьезокерамическогопроизводства и удешевить процесс засчет снижения затрат на сырье иматериалы при исключении использова"ния токсичного выщелачивающего агента. формула изобретения Способ извлечения свинца из свинецсодержащего материала, включаощийперевод свинца в сульфатную форму,выщелачнванне образующегося сульфатасвинца раствором хлорида натрия,о т л и ч а ю щ и й с ятем, что,с целью удешевления процесса за счетиспользования отходов пьезокерамичес.кого производства, последние обрабатывают серной кислотой, а выщелвчивание хлоридом натрия ведут в двестадиипри температуре 85-95 С иТ;Ж =. 1:(7-10) с концентрацией хло-.рида натрия на первой стадии 250- 25 280 г/л, а на второй - 150-170 г/л,Времящепания Темперара, С ример Стадия рыще Соотнощ л/п лачивания ние Т:гэ 95 280 Извлечение свинца95 . 15085 250 Извлечение свинца 1:7 створ 9 при раствор 97 2 (пример 2) 1:10 ов ЯаС 1 н адение стадии рк 1:6 1:1 2 0 Извпечени винца в раста97-981 но объем рас нветсС 1 5 обосно ров и но увеласход растворов, выпРаС 1 на 1 и 1 ениетадиях;1 О паривани ристалл р 953 р. с 603 влечение свинца в раст Извлечение ница в аств;1 О 1 Тираж 456 Подписно Ужгород, ул. Проектная ВНИИПИ Заказ 5751/24 Произв.-полнгр. пр-тие,ен Особенности протехання прбцессая 50 Извлечение свинца в раств 300 Извлечение свинца в раствор 97-9 И но;необосновано; увеличивается180 расход ЯаС 1
