Резервированный усилитель амплитудно-модулированных сигналов

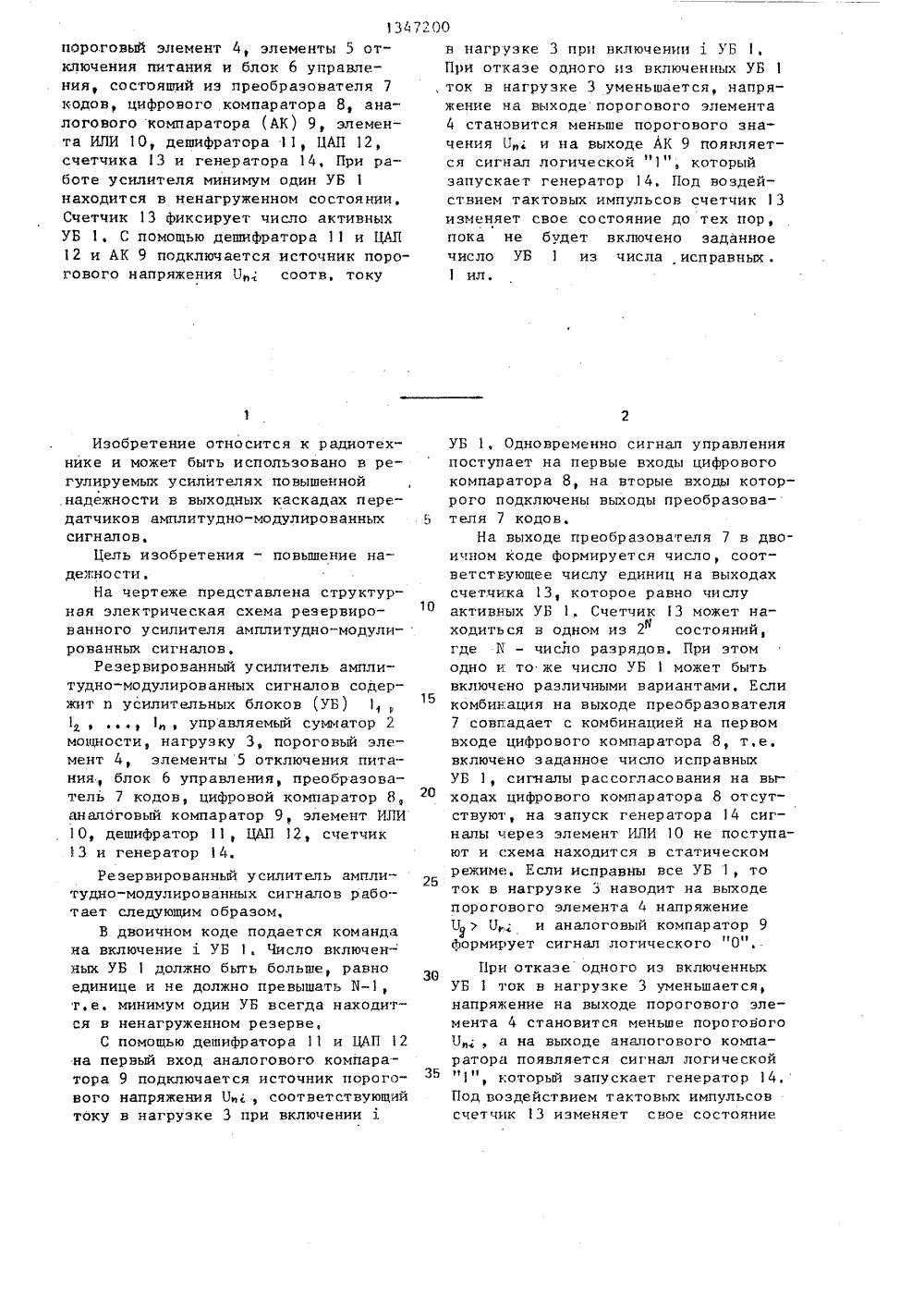

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУ БЛИН А 1 И 9) 1111(59 4 Н 05 К 10/00 иОПИСАНИЕ ИЗОБРЕТЕНЙ 6К А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ(56) Авторское свидетельство СССР1 п 1 319240, кл. Н 03 Н 7/48, 29 .01, 85,( 54 ) РЕЗЕРВИРОВАННЫЙ УСИЛИТЕЛЬ АМТЦ 1 ИТУДНО-МОДУЛИРОВАННЫХ СИГНАЛОВ1347 пороговый элемент 4, элементы 5 отключения питания и блок 6 управления, состояший из преобразователя 7 кодов, цифрового компаратора 8, аналогового компаратора (АК) 9, элемента ИЛИ 10, дешифратора 11, ЦАП 12, счетчика 3 и генератора 14, При работе усилителя минимум один УБ 1 находится в ненагруженном состоянии, Счетчик 13 фиксирует число активных УБ 1. С помощью дешифратора 11 и ЦАП 12 и АК 9 подключается источник порогового напряжения 11, соотв, току 200в нагрузке 3 при включении 1 УБ 1, При отказе одного из включенных УБ 1 ток в нагрузке 3 уменьшается, напряжение на выходе порогового элемента 4 становится меньше порогового значения П, и на выходе АК 9 появляется сигнал логической "1", который запускает генератор 14, Под воздействием тактовых импульсов счетчик 13 изменяет свое состояние до тех пор, пока не будет включено заданноеУБ 1 из числа исправных .число1 ил.Изобретение относится к радиотехнике и может быть использовано в регулируемых усилителях повышеннойнадежности в выходных каскадах передатчиков амплитудно-модулированныхсигналов.Цель изобретения - повышение надежности,На чертеже представлена структурная электрическая схема резервированного усилителя амплитудно-модулированных сигналов.Резервированный усилитель амплитудно-модулированных сигналов содержит и усилительных блоков (УБ) 11, управляемый сумматор 2мощности, нагрузку 3, пороговый элемент 4, элементы 5 отключения питания, блок 6 управления, преобразователь 7 кодов, цифровой компаратор 8,анапбговый компаратор 9, элемент ИЛИ10, дешифратор 11, ЦАП 12, счетчик13 и генератор 14,Резервированный усилитель амплитудно-модулированных сигналов работает следующим образом,В двоичном коде подается командана включениеУБ 1, Число включен-ных УБ 1 должно быть больше, равноединице и не должно превышать Б,т,е. минимум один УБ всегда находится в ненагруженном резерве,С помощью дешифратора 11 и ЦАП 12на первый вход аналогового компаратора 9 подключается источник порогового напряжения У соответствующийтоку в нагрузке 3 при включении УБ 1. Одновременно сигнал управленияпоступает на первые входы цифровогокомпар атор а 8, на вторые входы которрого подключены выходы преобразова- Б теля 7 кодов.На выходе преобразователя 7 в двоичном коде формируется число, соответствующее числу единиц на выходахсчетчика 3, которое равно числуактивных УБ 1 Счетчик 13 может находиться в одном из 2" состояний,где Ю - число разрядов. При этомодно н то же число УБ 1 может бытьвключено различными вариантами, Есликомбинация на выходе преобразователя7 совпадает с комбинацией на первомвходе цифрового комаратора 8, т,е,включено заданное число исправныхУБ 1, сигналы рассогласования на выходах цифрового компаратора 8 отсутствуют, на запуск генератора 14 сигналы через элемент ИЛИ 10 не поступают и схема находится в статическомрежиме, Если исправны все УБ 1, то 25ток в нагрузке 3 наводит на выходепорогового элемента 4 напряжение11 ) Ц,; и аналоговый компаратор 9формирует сигнал логического "0"При отказе одного иэ включенныхУБ 1 ток в нагрузке 3 уменьшается напряжение на выходе порогового элемента 4 становится меньше порогового П а на выходе аналогового компаратора появляется сигнал логической"1", который запускает генератор 14.Под воздействием тактовых импульсов счетчик 13 изменяет свое состояниеФормула изобретения Резервированный усилитель амплитудно-модулированных сигналов, . содержащий и усилительных блоков, входы которых объединены и. являются входом резервированного усилителя амплитудно-модулированных сигналов, а выходы через управляемый сумматор мощности подключены к нагрузке, в цепь питания каждого из усилительных блоков включены элементы отключения Составитель Ю.РогаткинРедактор И.Шулла Техред А.Кравчук Корректор С.Черни Заказ 5128/52 Тираж 798 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб д, 4/5.Производственно-полиграфическое предприятие, г, Ужгород, ул. Проектная, 4 3 13 до тех пор, пока не включится заданное число УБ 1 из числа исправных,питания, входы управления которыхсоединены с соответствующими входамиуправления управляемого сумматорамощности, блок управления, выходыкоторого соответственно соединены си входами управления управляемогосумматора мощности, пороговый элемент, выход которого соединен с входом стробирования блока управления,при этом К установочных входов блокауправления являются входами управления резервированного усилителя амплитудно-модулированных сигналов, гдеЕи, блок управления выполнен на 472004дешифраторе, входы которого соединены с первыми К входами цифровогокомпаратора и являются установочными.5входами блока управления преобраэо 1вателе кодов, входы которого соединены с соответствующими выходамиблока управления, а выходы - с вторыми Е входами цифрового компаратора,о т л и ч а ю щ и й с я тем что,с целью повышения надежности, входпорогового элемента соединен с нагрузкой, а в блок управления введенысчетчик, генератор, элемент ИЛИ,аналоговый компаратор и цифроаналосговый преобразователь, причем выходыдешифратора через цифроаналоговыйпреобразователь соединены с первымвходом аналогового компаратора, вто 2 О рой вход которого является входомстробирования блока управления, входы элемента ИЛИ соединены с выходами"Больше" и "Меньше" цифрового компаратора и выходом аналогового компа 2 б ратора, а выход - с входом стробиро.вания генератора, выход которого соединен с входом счетчика, выходы которого соединены с входами преобразователя кодов,
