Способ переработки ванадийсодержащих конвертерных шлаков

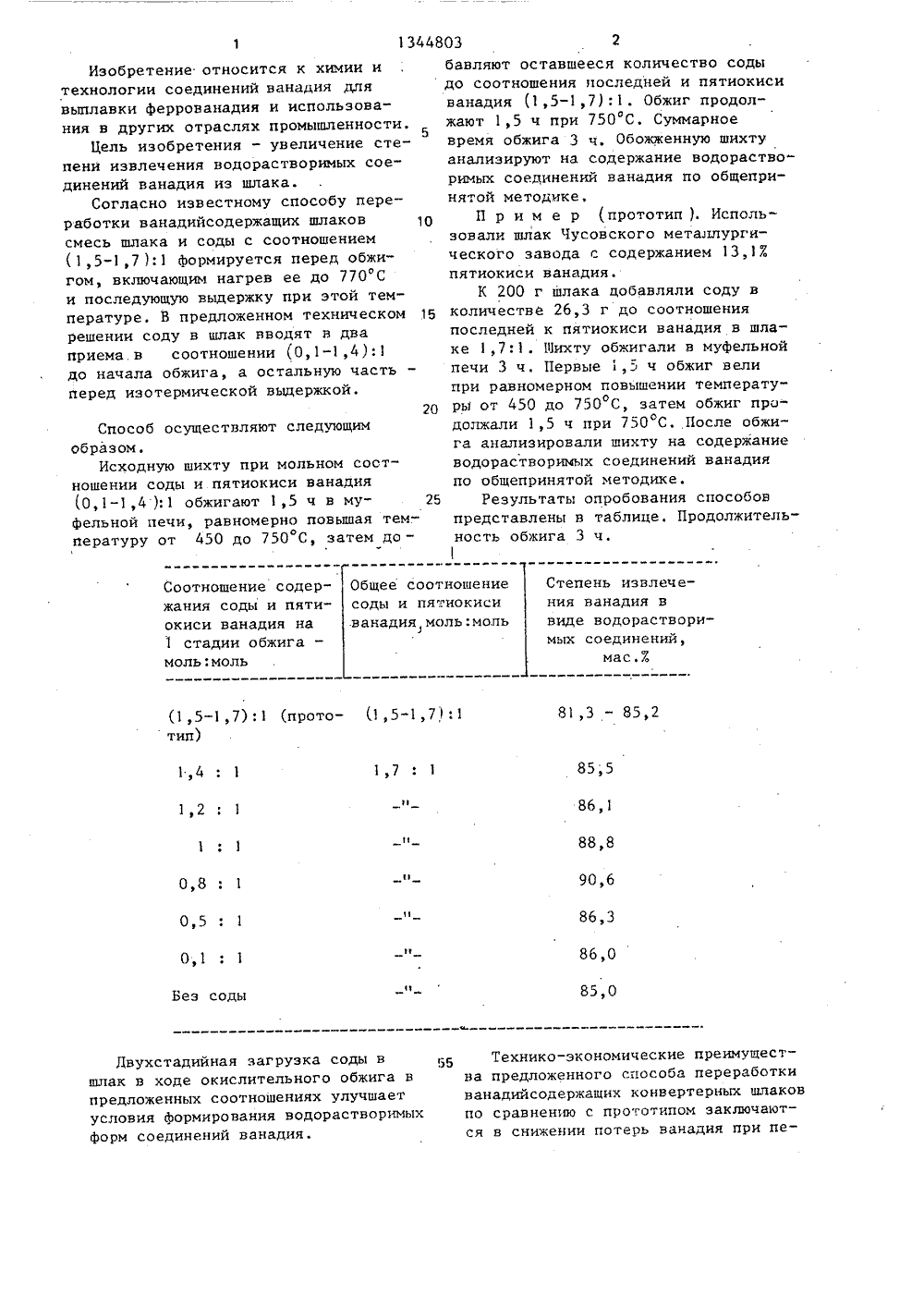

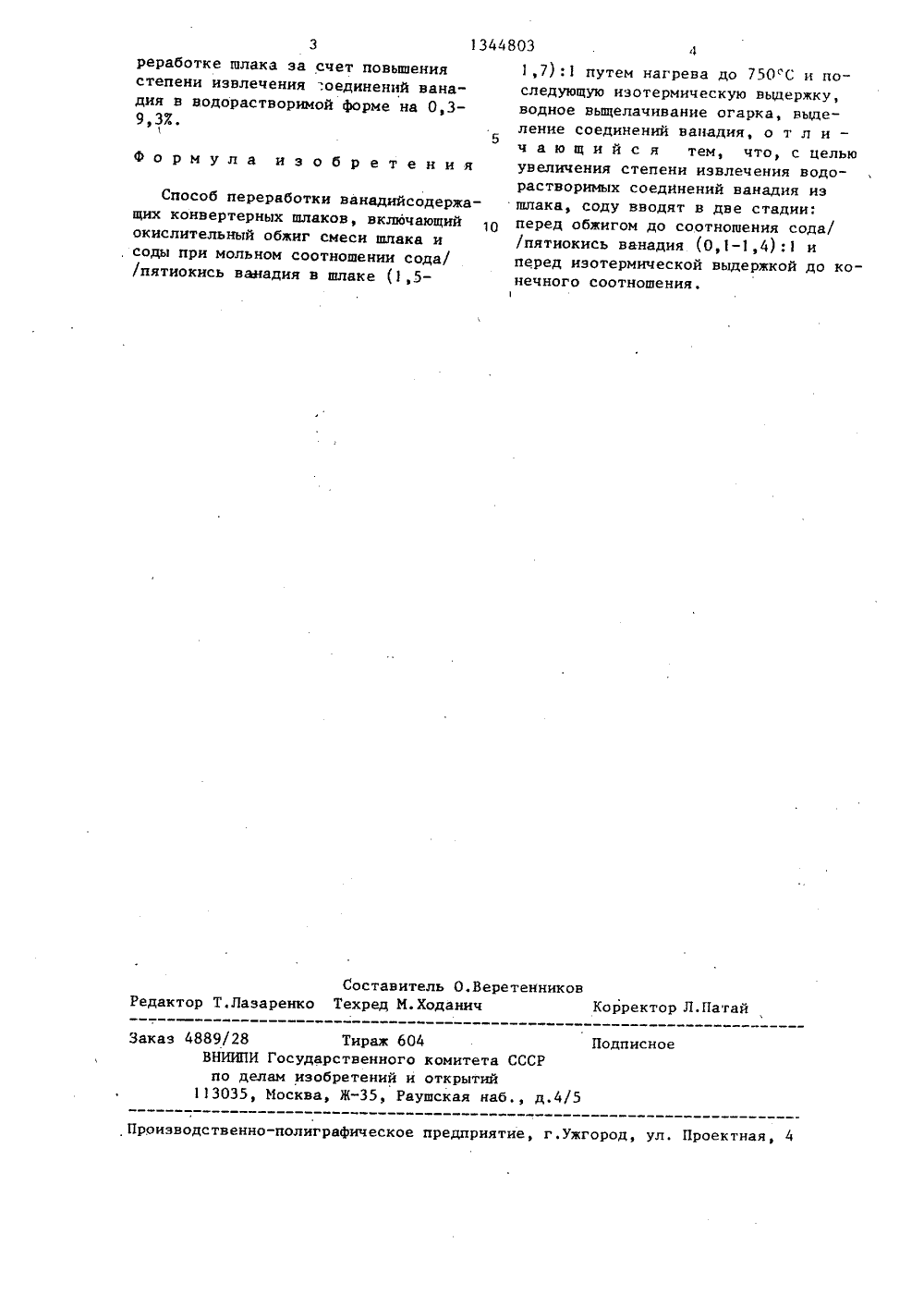

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИРЕСПУБЛИК 1344803 19) 22 В 34 22 ОПИСАНИЕ ИЗОБРЕТЕНИЯ У ЕЛЬСТ К АВТОРСКОМУ Сви ий инстиГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ(54) СПОСОБ ПЕРЕРАБОТКИ ВАНАДИЙСОДЕРЖАЩИХ КОНВЕРТЕРНЫХ ШЛАКОВ(57) Изобретение относится к областихимий и технологии соединений ванадия для выплавки феррованадия и использования в других отраслях промышленности. Целью изобретения является увеличение степени извлечения водо- растворимых соединений ванадия из шлака, Предложен двухстадийный ввод соды в шлак в ходе окислительногообжига, при этом перед его началом соотношение соды и пятиокиси ванадия в шлаке поддерживают в пределах (0,1-1,4):1, а перед изотермической выдержкой смеси его доводят до (1,5-1,7):1. За счет улучшения условий формирования водорастворимых соединений ванадия их извлечение возросло до 88,8-90,67 вместо 81,3-85,27 в известном способе. 1 табл.1344803 Соотношение содержания соды и пятиокиси ванадия на 1 стадии обжига - моль:моль Общее соотношениесоды и пятиокисиванадия,моль:моль Степень извлечения ванадия в виде водорастворимых соединений,мас.7(1,5-1,7):1 (прото- (1,5"1,7,):1тип) 81,3 - 85,2 1,4: 1 1,7: 1 1,2: 1 86,1 88,8 1: 1 0,8 : 1 0,5 : 1 0,1 : 1 Без соды 90,6 86,3 86,0 85,0 Изобретение относится к химии и технологии соединений ванадия для выплавки феррованадия и использования в других отраслях промышленности.Цель изобретения - увеличение степени извлечения водорастворимых соединений ванадия из шлака.Согласно известному способу переработки ванадийсодержащих шлаков 10 смесь шлака и соды с соотношением (1,5-1,7 ):1 формируется перед обжигом, включающим нагрев ее до 770 С и последующую выдержку при этой температуре. В предложенном техническом 15 решении соду в шлак вводят в два приема,в соотношении (0,1-1,4 ):1 до начала обжига, а остальную часть перед изотермической выдержкой. 20Способ осуществляют следующим образом.Исходную шихту при мольном сост- ношении соды и пятиокиси ванадия (0,1-1,4 ):1 обжигают 1,5 ч в му фельной печи, равномерно повышая температуру от 450 до 750 С, затем до -Двухстадийная загрузка соды вшлак в ходе окислительного обжига впредложенных соотношениях улучшаетусловия формирования водорастворимыхформ соединений ванадия. бавляют оставшееся количество соды до соотношения последней и пятиокиси ванадия (1,5-1,7):1. Обжиг продолжают 1,5 ч при 750 С. Суммарное время обжига 3 ч. Обожженную шихту анализируют на содержание водорастворимык соединений ванадия по общепринятой методике,П р и м е р (прототип ). Использовали шлак Чусовского металлургического завода с содержанием 13,13 пятиокиси ванадия.К 200 г шлака добавляли соду в количестве 26,3 г до соотношения последней к пятиокиси ванадия в шлаке 1,7:1. Шихту обжигали в муфельной печи 3 ч. Первые 1,: ч обжиг вели при равномерном повышении температуры от 450 до 750 С, затем обжиг продолжали 1,5 ч при 750 С. После обжига анализировали шихту на содержание водорастворимых соединений ванадия по общепринятой методике.Результаты опробования способов представлены в таблице. Продолжительность обжига 3 ч. Технико-экономические преимущества предложенного способа переработки ванадийсодержащих конвертерных шлаков по сравнению с прототипом заключаются в снижении потерь ванадия при пе1344803 реработке шлака за счет повьппениястепени извлечения ;оединений ванадия в водорастворимой форме на 0,39,3 Х. Составитель О.ВеретенниковРедактор Т.Лазаренко Техред М.Ходанич Корректор Л.Патай Заказ 4889/28 Тираж 604ВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб д.4/5 Подписное Производственно-полиграфическое предприятие, г.ужгород, ул. Проектная, 4 Формула изобретения Способ переработки ванадийсодержащих конвертерных шлаков, включающий окислительный обжиг смеси шлака и соды при мольном соотношении сода/ /пятиокись ванадия в шлаке (,51,7):1 путем нагрева до 750"С и последующую иэотермическую выдержку,водное выщелачивание огарка, выделение соединений ванадия, о т л и -ч а ю щ и й с я тем, что, с цельюувеличения степени извлечения водорастворимых соединений ванадия нзшлака, соду вводят в две стадии:перед обжигом до соотношения сода//пятиокись ванадия (0,1-1,4):1 иперед изотермической выдержкой до конечного соотношения.
