Способ изготовления быстрорежущего инструмента
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

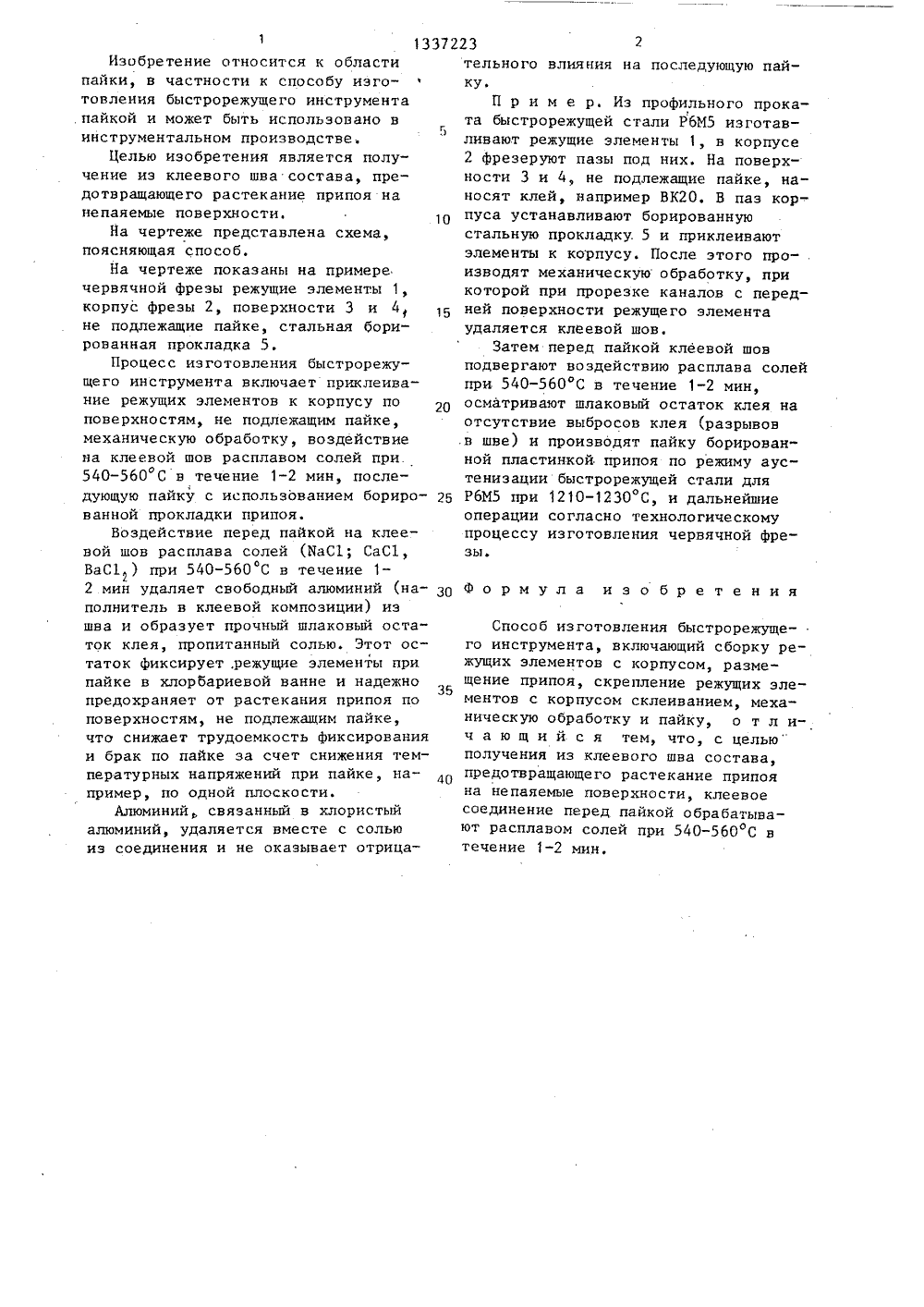

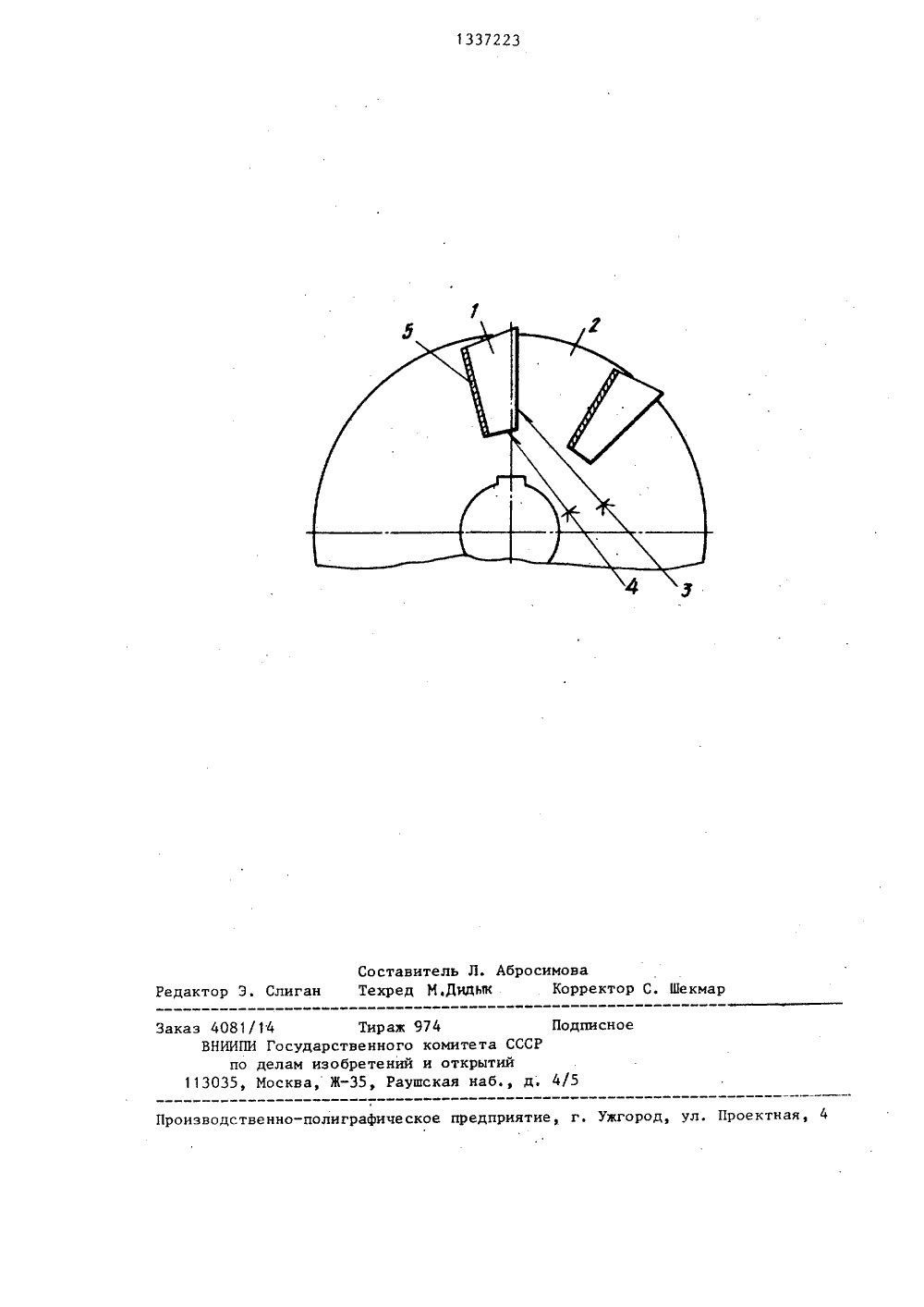

, 3 (088. 8)Н.А. Основыообработки тента, М.: Ме ехноло рдоспл ллургия 1 СТРО я к техникеобу пайкиа. Целью по ен ие и полу ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИИ АВТОРСКОМУ СВИ(57) Изобретение отн пайки, в частности к быстрорежущего инстр изобретения является 51)4 В 23 К 31/04 1 клеевого шва состава, предотвращающего растекание припоя на непаяемые поверхности. Собранный под пайку многолезвийный инструмент, у которого две поверхности приклеены к корпусу, перед пайкой после механической обработки подвергается обработке в расплаве солей при температуре 540-560 С в течение 1-2 мин. Эта операция удаляет наполнитель в клеевой композиции (свободный алюминий) из шва и образует прочный шлаковый остаток клея, пропитанный солью.Этот остаток фиксирует режущие. элементы при пайке в хлорбариевой ване и надежно предохраняет от затекания припоя на поверхности, не подлежащие пайке. 1 ил.13372 Изобретение относится к области пайки, в частности к способу изготовления быстрорежущего инструмента пайкой и может быть использовано в инструментальном производстве,Целью изобретения является получение из клеевого шва состава, предотвращающего растекание припоя нанепаяемые поверхности. 10На чертеже представлена схема,поясняющая способ.На чертеже показаны на примеречервячной фрезы режущие элементы 1,корпус фрезы 2, поверхности 3 и 4не подлежащие пайке, стальная борированная прокладка 5.Процесс изготовления быстрорежущего инструмента включает приклеивание режущих элементов к корпусу поповерхностям, не подлежащим пайке,механическую обработку, воздействиена клеевой шов расплавом солей при.540-560 С в течение 1-2 мин, последующую пайку с использованием борированной прокладки припоя.Воздействие перед пайкой на клеевой шов расплава солей (НаС 1; СаС 1,ВаС 1 ) при 540-560 С в течение 12 мин удаляет свободный алюминий (на- Зополнитель в клеевой композиции) изшва и образует прочный шлаковый остаток клея, пропитанный солью. Этот остаток фиксирует, режущие элементы нрипайке в хлорбариевой ванне и надежнопредохраняет от растекания припоя поповерхностям, не подлежащим пайке,что снижает трудоемкость фиксированияи брак по пайке за счет снижения температурных напряжений при пайке, например, по одной плоскости.Алюминий, связанный в хлористыйалюминий, удаляется вместе с сольюиз соединения и не оказывает отрица 23 2тельного влияния на последующую пайкуеП р и м е р, Из профильного проката быстрорежущей стали Р 6 М 5 изготавливают режущие элементы 1, в корпусе 2 фрезеруют пазы под них. На поверхности 3 и 4, не подлежащие пайке, наносят клей, например ВК 20, В паз корпуса устанавливают борированную стальную прокладку. 5 и приклеивают элементы к корпусу. После этого производят механическую обработку, при которой при прорезке каналов с передней поверхности режущего элемента удаляется клеевой шов.Затем перед пайкой клеевой шов подвергают воздействию расплава солей при 540-560 С в течение 1-2 мин, осматривают шлаковый остаток клея на отсутствие выбросов клея (разрывов ,в шве) и производят пайку борированной пластинкой припоя по режиму аустенизации быстрорежущей стали для Р 6 М 5 при 1210-1230 С, и дальнейшие операции согласно технологическому процессу изготовления червячной фрезы. Формула изобретения Способ изготовления быстрорежущего инструмента, включающий сборку режущих элементов с корпусом, размещение припоя, скрепление режущих элементов с корпусом склеиванием, механическую обработку и пайку, о т л и- чающий ся тем, что, с целью" получения из клеевого шва состава, предотвращающего растекание припоя на непаяемые поверхности, клеевое соединение перед пайкой обрабатывают расплавом солей при 540-560 С в течение 1-2 мин.1337223 аказ 4081/14 Тираж ВНИИПИ Государственног по делам изобретении 113035, Москва, Ж, Ра974комитета ССи открытийшская наб писное 5 оизводственно-полиграфическо д, ул. Проектная, 4 риятие,г Составитель Л. Абросимоваедактор Э. Слиган Техред МеДИДык Корректор С. Шекма
СмотретьЗаявка
3842680, 11.01.1985
ПРЕДПРИЯТИЕ ПЯ Р-6930
ДОЛОТОВ БОРИС АЛЕКСАНДРОВИЧ, СИДОРОВ ВАДИМ ДМИТРИЕВИЧ, СМОТРОВ ВИКТОР ЕФИМОВИЧ
МПК / Метки
МПК: B23K 1/20, B23K 31/04
Метки: быстрорежущего, инструмента
Опубликовано: 15.09.1987
Код ссылки
<a href="https://patents.su/3-1337223-sposob-izgotovleniya-bystrorezhushhego-instrumenta.html" target="_blank" rel="follow" title="База патентов СССР">Способ изготовления быстрорежущего инструмента</a>
