Способ приготовления связующего для изготовления литейных керамических форм по выплавляемым моделям

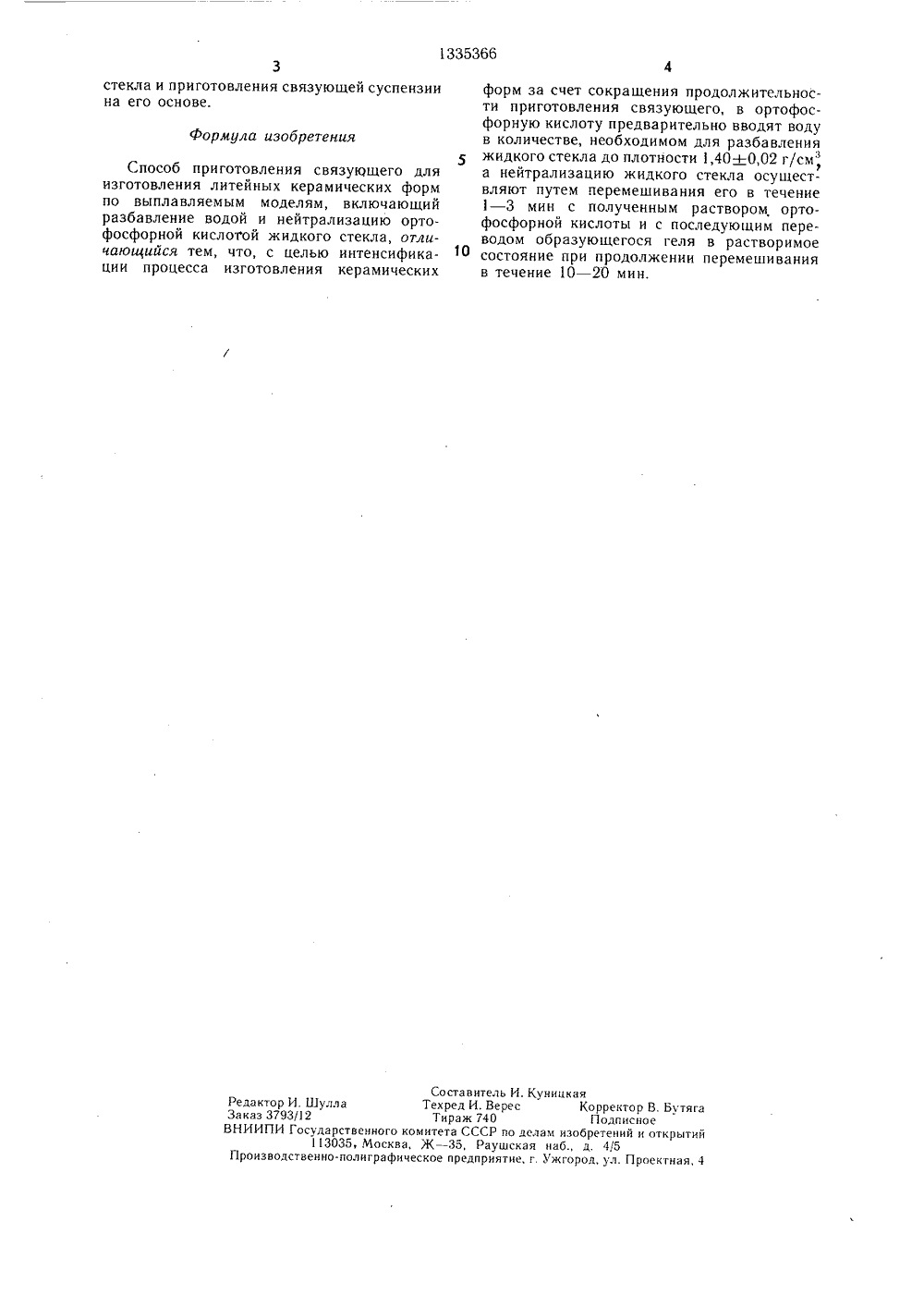

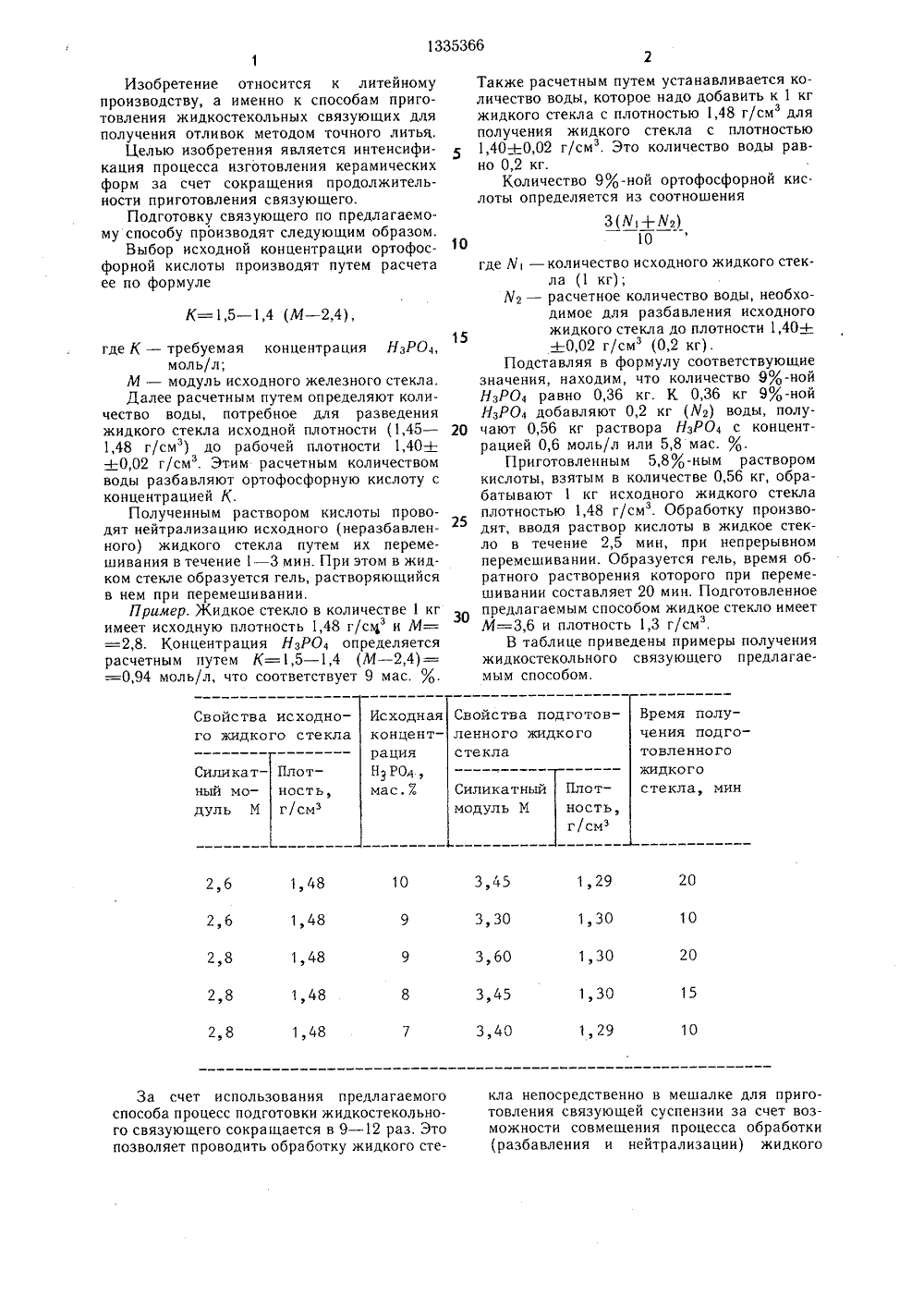

(19) (11 59 4 В 22 С 5/04, 1/1 САНИЕ ИЗОБРЕТЕН ОСУДАРСТВЕННЫЙ КОМИТЕТ СССРО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ А ВТОРСКОМУ СВИДЕТЕЛЬСТ(71) Брянское научно-производственное объе динение по механизации и автоматизации производства(56) Шкленник Я. И. Литье по выплавляемым моделям. - Л.: Машгиз, 1955, с. 257.Першин П. С. Технология точного литья. - Л.: Машгиз, 1955, с. 12 - 20.Авторское свидетельство СССР1068206, кл. В 22 С 1/18, 1982.(54) СПОСОБ ПРИГОТОВЛЕНИЯ СВЯЗУЮЩЕГО ДЛЯ ИЗГОТОВЛЕНИЯ ЛИТЕЙНЪХ КЕРАМИЧЕСКИХ ФОРМ ПО ВЪПЛАВЛЯЕМЪМ МОДЕЛЯМ(57) Изобретение относится к литейному производству, а именно к способам приготовления жидкостекольных связующих, используемых при изготовлении керамических форм по выплавляемым моделям. Цель изобретения - интенсификация процесса изготовления керамических форм за счет сокращения продолжительности приготовления связующего. Согласно изобретению в ортофосфорную кислоту предварительно вводят расчетное количество воды, потребное для разбавления жидкого стекла (ЖС) с исходной плотностью р до р=1,40+-0,02 г/см, и, нейтрализуют указанной кислотой ЖС путем их перемешивания в течение 1 - 3 мин с последующим переводом образующегося тела в растворимое состояние путем продолжения перемешивания в течение 10 - 20 мин. За счет описываемого способа процесс подготовки жидкостекольного связующего сокращается в 9 - 12 раз. Это позволяет совместить приготовление жидко- стекольного связующего и приготовление связующей суспензии на его основе в одном перемешивающем агрегате. 1 табл.1335366 К=1,5 - 1,4 (М - 2,4),15 где К - требуемая концентрация НзРО,моль/л;М - модуль исходного железного стекла.Далее расчетным путем определяют количество воды, потребное для разведения жидкого стекла исходной плотности (1,45 - 20 1,48 г/см) до рабочей плотности 1,40-+ +.0,02 г/см. Этим расчетным количеством воды разбавляют ортофосфорную кислоту с концентрацией К.Полученным раствором кислоты проводят нейтрализацию исходного (неразбавленного) жидкого стекла путем их перемешивания в течение 1 - 3 мин. При этом в жидком стекле образуется гель, растворяющийся в нем при перемешивании.Пример. Жидкое стекло в количестве 1 кг имеет исходную плотность 1,48 г/сь и М= =2,8. Концентрация НзРО 4 определяется расчетным путем К=1,5 - 1,4 (М - 2,4) = =0,94 моль/л, что соответствует 9 мас. %. Свойства подготов - Время полуСвойства исходного жидкого стекла Исходная концент - рация Н РОд., мас. Е чения подготовленногожидкогостекла, мин ленного жидкогостекла Силикат- Плот - ный мо - ность, дуль М г/см Силикатный Плотмодуль М ность,/ж 3,45 20 1,29 10 1,48 2,6 1,48 10 1,30 3,30 2,6 1,48 20 3,60 2,8 1,30 1,48 3,45 2,8 1,30 3,40 1,48 2,8 10 1,29 Изобретение относится к литейному производству, а именно к способам приготовления жидкостекольных связующих для получения отливок методом точного литья,Целью изобретения является интенсификация процесса изготовления керамических форм за счет сокращения продолжительности приготовления связующего.Подготовку связующего по предлагаемому способу производят следующим образом.Выбор исходной концентрации ортофосфорной кислоты производят путем расчета ее по формуле За счет использования предлагаемого способа процесс подготовки жидкостекольного связующего сокращается в 9 - 12 раз, Это позволяет проводить обработку жидкого стеТакже расчетным путем устанавливается количество воды, которое надо добавить к 1 кг жидкого стекла с плотностью 1,48 г/см для получения жидкого стекла с плотностью 1,40-+0,02 г/см, Это количество воды равно 0,2 кг.Количество 9%-ной ортофосфорной кис. лоты определяется из соотношения3 (М+%2)10 где М - количество исходного жидкого стекла (1 кг);М - расчетное количество воды, необходимое для разбавления исходного жидкого стекла до плотности 1,40+.+-0,02 г/см (0,2 кг).Подставляя в формулу соответствующие значения, находим, что количество 9%-ной НЗРО 4 равно 0,36 кг. К 0,36 кг 9% -ной НзРО добавляют 0,2 кг (М) воды, получают 0,56 кг раствора НзРО с концентрацией 0,6 моль/л или 5,8 мас. %.Приготовленным 5,8%-ным раствором кислоты, взятым в количестве 0,56 кг, обрабатывают 1 кг исходного жидкого стекла плотностью 1,48 г/см. Обработку производят, вводя раствор кислоты в жидкое стекло в течение 2,5 мин, при непрерывном перемешивании. Образуется гель, время обратного растворения которого при перемешивании составляет 20 мин. Подготовленное предлагаемым способом жидкое стекло имеет М=3,6 и плотность 1,3 г/см.В таблице приведены примеры получения жидкостекольного связующего предлагаемым способом. кла непосредственно в мешалке для приготовления связующей суспензии за счет возможности совмещения процесса обработки (разбавления и нейтрализации) жидкого1335366 Формула изобретения Составитель И. КуницкаяРедактор И. Шулла Техред И. Верес Корректор В. ЬутягаЗаказ 3793/12 Тираж 740 ПодписноеВНИИПИ Государственного комитета СССР по делам изобретений и открытий113035, Москва, Ж - 35, Раущская наб., д. 4/5Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 3стекла и приготовления связующей суспензиина его основе. Способ при готовления связук 1 щего для изготовления литейных керамических форм по выплавляемым моделям, включающий разбавление водой и нейтрализацию ортофосфорной кислотой жидкого стекла, отличающийся тем, что, с целью интенсификации процесса изготовления керамических форм за счет сокращения продолжительности приготовления связующего, в ортофосфорную кислоту предварительно вводят воду в количестве, необходимом для разбавления жидкого стекла до плотности 1,40+-0,02 г/смз, а нейтрализацию жидкого стекла осуществляют путем перемешивания его в течение 1 - 3 мин с полученным раствором, ортофосфорной кислоты и с последующим переводом образующегося геля в растворимое состояние при продолжении перемешивания в течение 10 - 20 мин,
