Устройство ввода аналоговой информации в электронную вычислительную машину

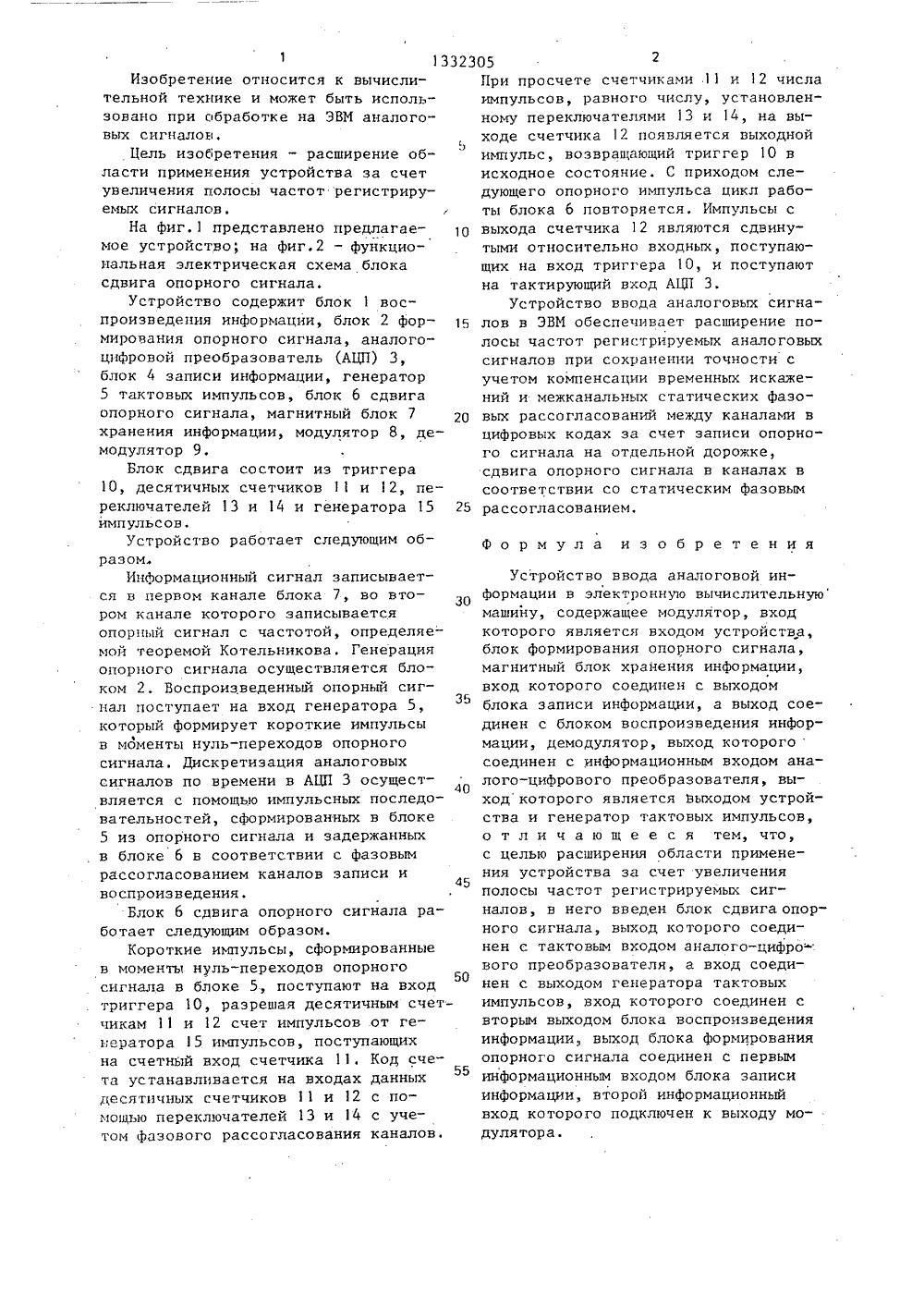

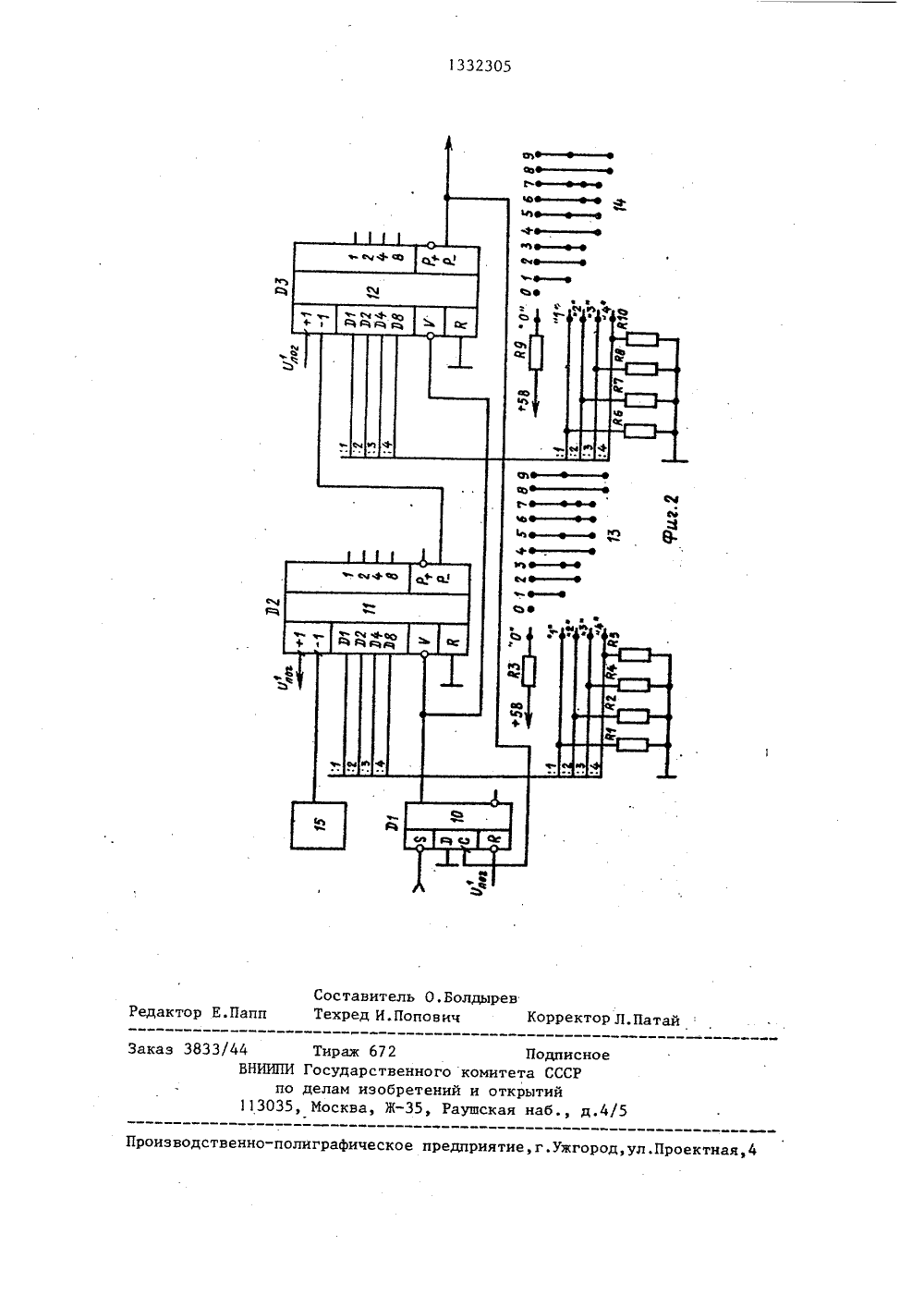

(51)4 С 0 00 ТИЙ ЕНИЯФ ВТОРСН С 8 ЕЛЬСТВУ н ССР1.ОЙ ИН- ЛИТЕЛЬчис ис- аналоз реги ГОСУДАРСТВЕННЫЙ КОМИТЕТ ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТ ОПИСАНИЕ И(56) Авторское свидетельство СУ 991398, кл. С 06 Р 3/00, 198(54) .УСТРОЙСТВО ВВОДА АНАЛОГОВФОРМАЦИИ В ЭЛЕКТРОННУЮ ВЫЧИСНУЮ МАШИНУ(57) Изобретение относится к влительной технике и может быть ользовано при обработке на ЭВМовых сигналов. Цель изобретеасширение области применениячет увеличения полосы частот рируемых сигналов. Устройство содержит блок 1 воспроизведения информации, блок 2 формирования опорногосигнала, аналого-цифровой преобразователь 3, блок 4 записи информации,генератор 5 тактовых импульсов, блок6 сдвига опорного сигнала, магнитныйблок 7 хранения информации, модулятор 8, демодулятор 9. Устройство обеспечивает расширение полосы частотрегистрируемых аналоговых сигналовпри сохранении точности с учетомкомпенсации временных искажений имежканальных статических фазовых рассогласований между каналами в цифровых кодах за счет записи опорногосигнала на отдельной дорожке. 2 ил.1 13323Изобретение относится к вычислительной технике и может быть использовано при обработке на ЭВМ аналоговых сигналов.сЦель изобретения - расширение области применения устройства за счетувеличения полосы частот регистрируемых сигналовНа фиг.1 представлено предлагаемое устройство", на фиг.2 - функциональная электрическая схема блокасдвига опорного сигнала,Устройство содержит блок 1 воспроизведения информации, блок 2 формирования опорного сигнала, аналогоциФровой преобразователь (АЦП) 3,блок 4 записи информации, генератор5 тактовых импульсов, блок 6 сдвигаопорного сигнала, магнитный блок 7хранения информации, модулятор 8, демодулятор 9.Блок сдвига состоит из триггера10, десятичных счетчиков 11 и 12, переключателей 13 и 14 и генератора 15 25импульсов.Устройство работает следующим образом.Информационный сигнал записывается в первом канале блока 7, во втором канале которого записываетсяопорный сигнал с частотой, определяе-мой теоремой Котельникова. Генерацияопорного сигнала осуществляется блоком 2. Воспроизведенный опорный сигнал поступает на вход генератора 5,который формирует короткие импульсыв моменты нуль-переходов опорногосигнала. Дискретизация аналоговыхсигналов по времени в АЦП 3 осущест 40вляется с помощью импульсных последовательностей, сформированных в блоке5 иэ опорного сигнала и задержанныхв блоке 6 в соответствии с фазовымрассогласованием каналов записи и45воспроизведения,Блок 6 сдвига опорного сигнала работает следующим образом.Короткие импульсы, сформированныев моменты нуль-переходов опорного50сигнала в блоке 5, поступают на входтриггера 10, разрешая десятичным счетчикам 11 и 12 счет импульсов от генератора 5 импульсов, поступающихна счетный вход счетчика 11. Код счета устанавливается на входах данных55десятичных счетчиков 11 и 12 с помощью переключателей 13 и 14 с учетом фазового рассогласования каналов. 05 2При просчете счетчиками .11 и 12 числаимпульсов, равного числу, установленному переключателями 13 и 14, на выходе счетчика 12 появляется выходнойимпульс, возвращающий триггер 10 висходное состояние. С приходом следующего опорного импульса цикл работы блока 6 повторяется. Импульсы свыхода счетчика 12 являются сдвинутыми относительно входных, поступающих на вход триггера 10, и поступаютна тактирующий вход АЦП 3,Устройство ввода аналоговых сигналов в ЭВМ обеспечивает расширение полосы частот регистрируемых аналоговыхсигналов при сохранении точности сучетом компенсации временных искажений и межканальных статических фазовых рассогласований между каналами вцифровых кодах эа счет записи опорного сигнала на отдельной дорожке,сдвига опорного сигнала в каналах всоответствии со статическим Фазовымрассогпасованием,Формула изобретенияУстройство ввода аналоговой информации в электронную вычислительную машину, содержащее модулятор, вход которого является входом устройства, блок формирования опорного сигнала, магнитный блок хранения информации, вход которого соединен с выходом блока записи информации, а выход соединен с блоком воспроизведения информации, демодулятор, выход которогосоединен с информационным входом аналого-цифрового преобразователя, выход которого является выходом устройства и генератор тактовых импульсов, отличающееся тем, что, с целью расширения области применения устройства за счет увеличения полосы частот регистрируемых сигналов, в него введен блок сдвигаопорного сигнала, выход которого соединен с тактовым входом аналого-цифро- вого преобразователя, а вход соединен с выходом генератора тактовых импульсов, вход которого соединен с вторым выходом блока воспроизведения информации, выход блока формирования опорного сигнала соединен с первым информационным входом блока записи информации, второй информационный вход которого подключен к выходу модулятора.орректор Л.П ктор Е.Папп аказ 3833/4 о кий изводственно-полиграфическое предприятие,г.ужгород,ул.Проектная,Тираж 672 НИИПИ Государственно по делам изобрете 13035, Москва, Ж, Подписноетета СССРткрытийая наб ., д.4/
