Устройство для определения содержания дроби в абразивной пульпе

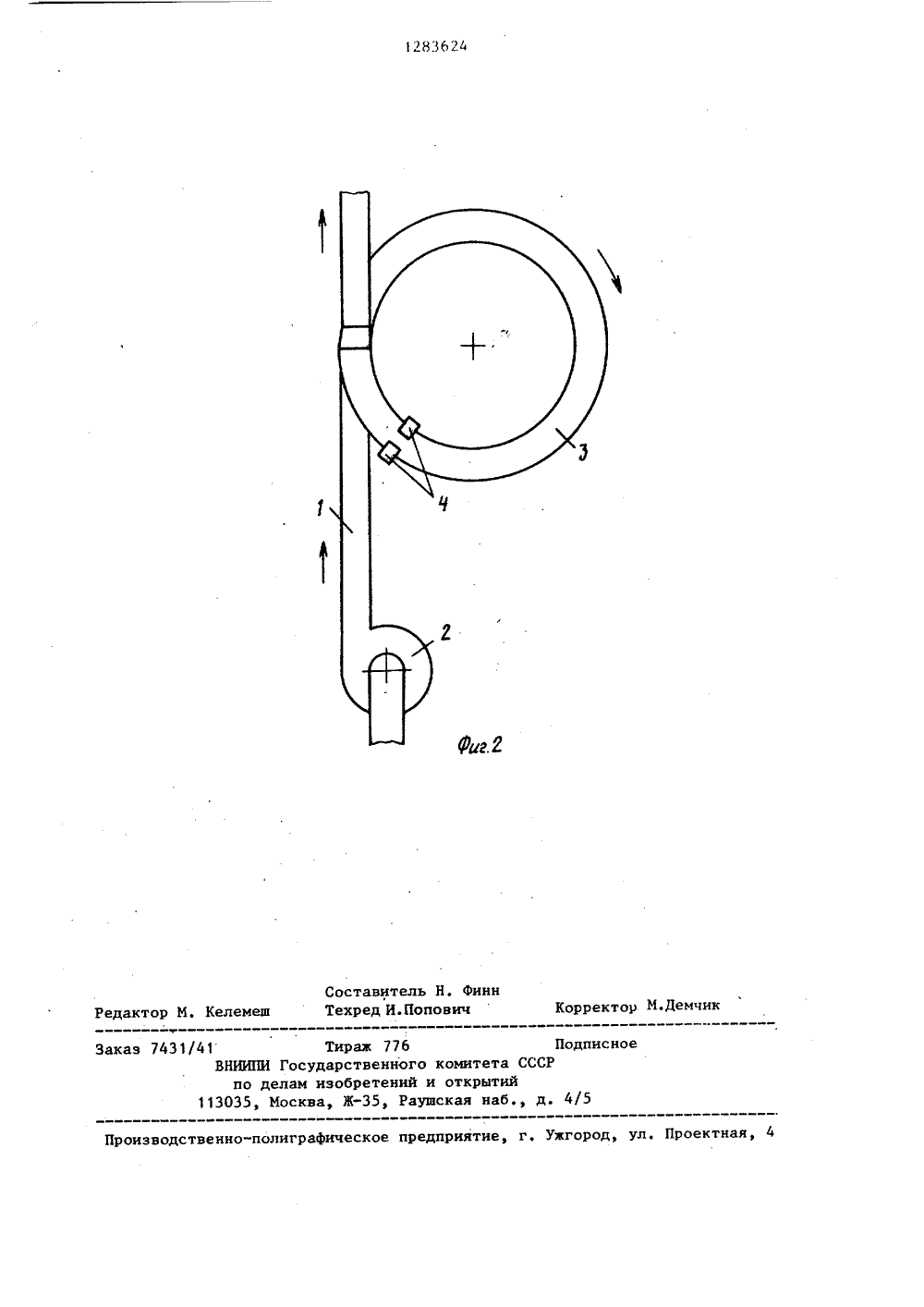

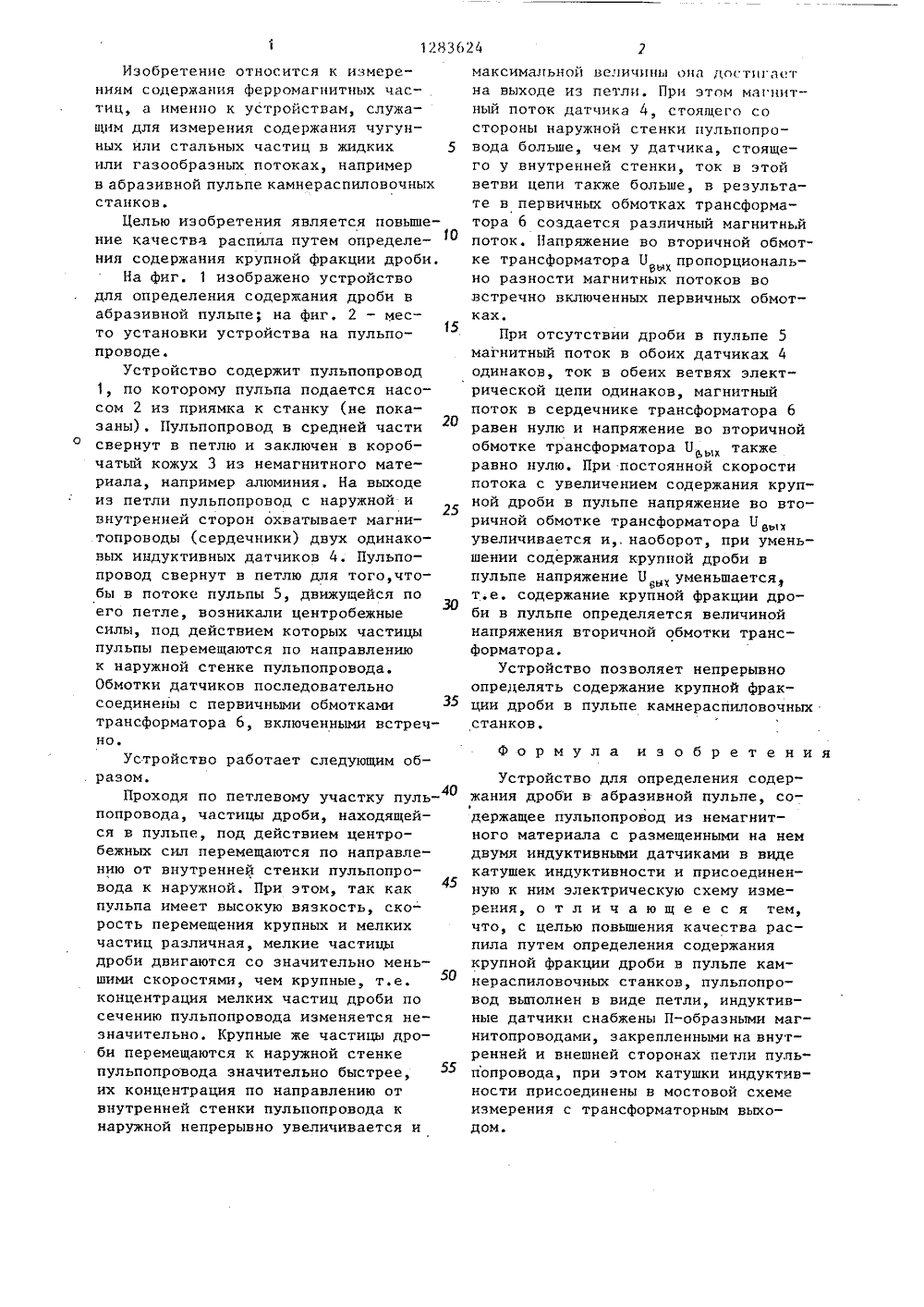

СООЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК А 1 ОПИСАНИЕ ИЗОБРЕТЕНИК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ СУДАРСТВЕННЫЙ КОМИТЕТ СССРО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ(46) 15.01.87. Бюл. 9 2 (71) Республиканское промышленное объединение по производству облицовочных материалов иэ естественного камня "Росмраморгранит"(56) Авторское свидетельство СССР В 180413, кл. С 01 И 15/06, 1966. (54) УСТРОЙСТВО ДЛЯ ОПРЕДЕЛЕНИЯ СОДЕРЖАНИЯ ДРОБИ В АБРАЗИВНОЙ ПУЛЬПЕ (57) Изобретение относится к области измерения содержания ферромагнитных частиц, а именно к устройствам,служащим для измерения содержания чу,.ЯО, 1283624 бц 4 С 01 И 15/06 В 24 С 5/О гунных или стальных частиц в жидкихили газообразных потоках, напримерв абразивной пульпе камнераспиловочных станков. Целью изобретения является повышение качества распыла путем определения содержания крупнойфракции дроби. Для этого пульпопровод 1 выполнен в виде петли, на выходе из которой с наружной и внутреннестороны установлены индуктивные датчики 4 с П-образными магнитопроводами, закрепленными на внутренней ивнешней сторонах пульпопровода, акатушки индуктивности присоединенык мостовой схеме с трансформаторным выходом. Содержание крупной фракции дроби в пульпе определяется величиной напряжения вторичной обмотки трансформатора. 2 ил,Изобретение относится к измерениям содержания ферромагнитных частиц, а именно к устройствам, служащим для измерения содержания чугунных или стальных частиц в жидких 5 или газообразных потоках, например в абразивной пульпе камнераспиловочных станков.Целью изобретения является повышение качества распила путем определения содержания крупной фракции дроби,На фиг. 1 изображено устройство для определения содержания дроби в абразивной пульпе; на фиг. 2 - место установки устройства на пульпо 15 проводе.Устройство содержит пульпопровод 1, по которому пульпа подается насосом 2 из приямка к станку (не показаны), Пульпопровод в средней части свернут в петлю и заключен в коробчатый кожух 3 из немагнитного материала, например алюминия. На выходе из петли пульпопровод с наружной и внутренней сторон охватывает магнитопроводы (сердечники) двух одинаковых индуктивных датчиков 4. Пульпопровод свернут в петлю для того,чтобы в потоке пульпы 5, движущейся по30 его петле, возникали центробежные силы, под действием которых частицы пульпы перемещаются по направлению к наружной стенке пульпопровода. Обмотки датчиков последовательно соединены с первичными обмотками 35 трансформатора 6, включенными встречно.Устройство работает следующим об. разом.Проходя по петлевому участку пульпопровода, частицы дроби, находящейся в пульпе, под действием центробежных сил перемещаются по направлению от внутренней стенки пульпопровода к наружной. При этом, так как пульпа имеет высокую вязкость, скорость перемещения крупных и мелких частиц различная, мелкие частицы дроби двигаются со значительно меньшими скоростями, чем крупные, т.е. концентрация мелких частиц дроби по сечению пульпопровода изменяется незначительно. Крупные же частицы дроби перемещаются к наружной стенке пульпопровода значительно быстрее, их концентрация по направлению от внутренней стенки пульпопровода к наружной непрерывно увеличивается и максимальной величины она достигаетна выходе из петли. При этом магнитный поток датчика 4, стоящего состороны наружной стенки пульпопровода больше, чем у датчика, стоящего у внутренней стенки, ток в этойветви цепи также больше, в результате в первичных обмотках трансформатора 6 создается различный магнитныйпоток. Напряжение во вторичной обмотке трансформатора Б пропорционально разности магнитных потоков вовстречно включенных первичных обмотках.При отсутствии дроби в пульпе 5магнитный поток в обоих датчиках 4одинаков, ток в обеих ветвях электрической цепи одинаков, магнитныйпоток в сердечнике трансформатора 6равен нулю и напряжение во вторичнойобмотке трансформатора П , такжеравно нулю, При постоянной скоростипотока с увеличением содержания крупной дроби в пульпе напряжение во вторичной обмотке трансформатора Бувеличивается и,.наоборот, при уменьшении содержания крупной дроби впульпе напряжение 0уменьшается,еыт,е. содержание крупной фракции дроби в пульпе определяется величинойнапряжения вторичной обмотки трансформатора,Устройство позволяет непрерывноопределять содержание крупной фракции дроби в пульпе камнераспиловочныхстанков.Формула изобретенияУстройство для определения содержания дроби в абразивной пульпе, содержащее пульпопровод из немагнитного материала с размещенными на нем двумя индуктивными датчиками в виде катушек индуктивности и присоединенную к ним электрическую схему измерения, о т л и ч а ю щ е е с я тем, что, с целью повышения качества распила путем определения содержания крупной фракции дроби в пульпе камнераспиловочных станков, пульпопровод выполнен в виде петли, индуктивные датчики снабжены П-образными магнитопроводами, закрепленными на внутренней и внешней сторонах петли пульпопровода, при этом катушки индуктивности присоединены в мостовой схеме измерения с трансформаторным выходом.1283624 Составитель Н. ФиннТехред И. Попович Корректор М.Демч Редактор М. Келемеш Подписно Заказ 74 оизводственно-полиграфическое предприятие, г, Ужгород, ул. Проектная, 4 41 Тираж 776 ВНИИПИ Государственного по делам изобретений 113035, Москва, Ж, Рауш
