Генератор импульсов

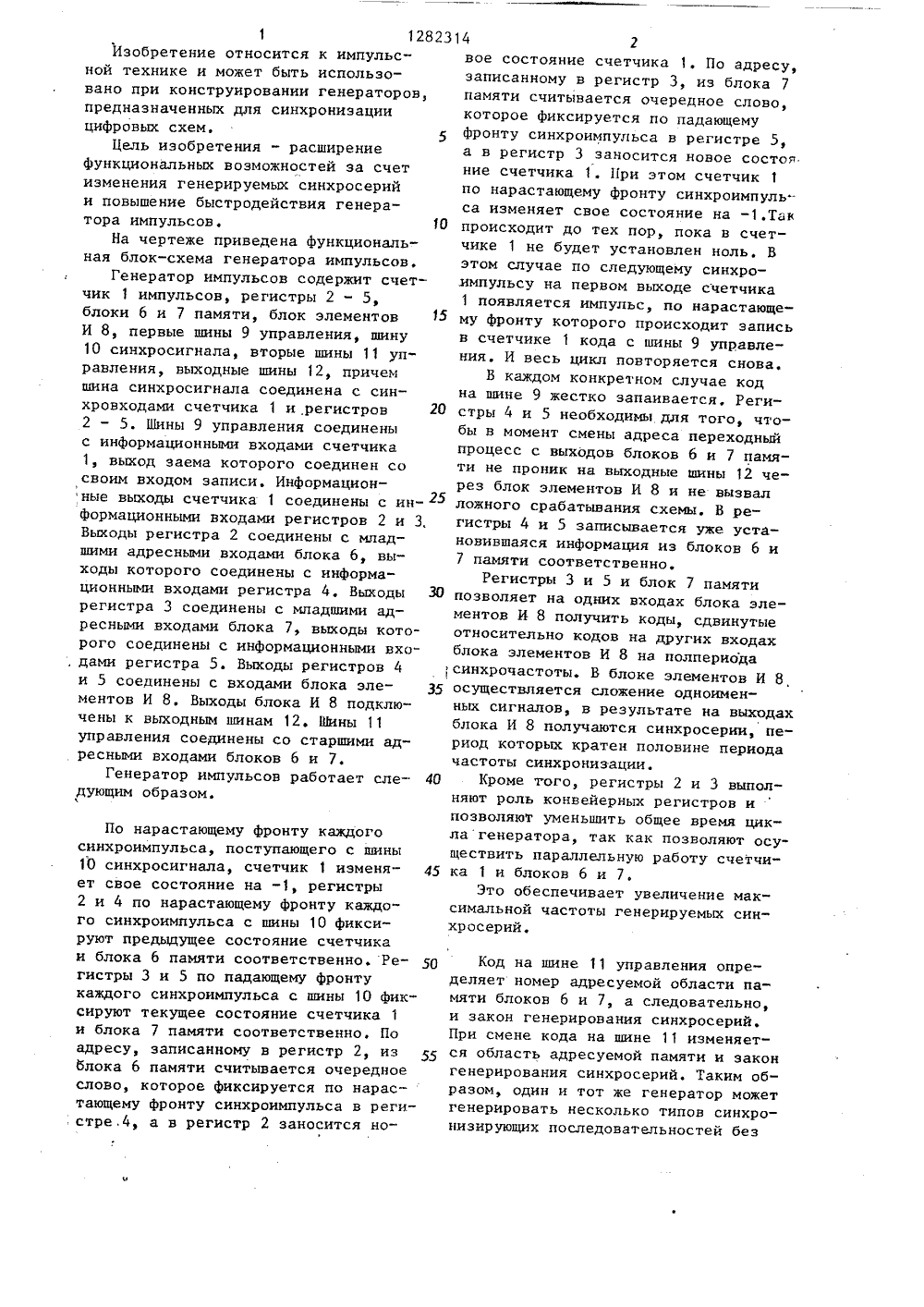

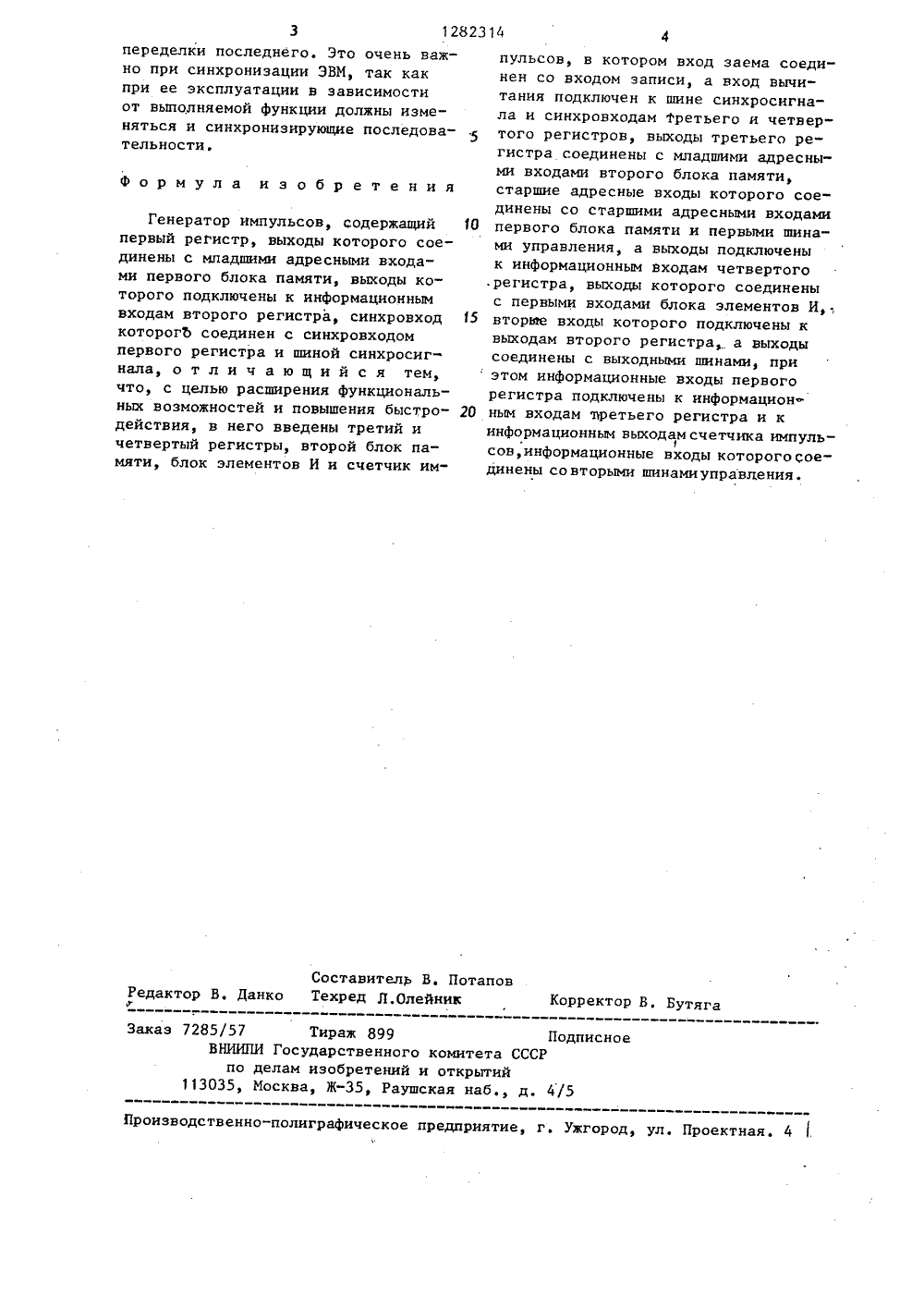

1 128231Изобретение относится к импульсной технике и может быть использовано при конструировании генераторов,предназначенных для синхронизациицифровых схем, 5Цель изобретения - расширениефункциональных возможностей за счетизменения генерируемых синхросерийи повышение быстродействия генератора импульсов. ЮНа чертеже приведена функциональная блок-схема генератора импульсов,Генератор импульсов содержит счетчик 1 импульсов, регистры 2 - 5,блоки 6 и 7 памяти, блок элементов 15И 8, первые шины 9 управления, шину10 синхросигнала, вторые шины 11 управления, выходные шины 12, причемшина синхросигнала соединена с синхровходами счетчика 1 и,регистров 202 - 5. Шины 9 управления соединеныс информационными входами счетчика1, выход заема которого соединен сосвоим входом записи. Информационные выходы счетчика 1 соединены с информационными входами регистров 2 и 3,Выходы регистра 2 соединены с младшими адресными входами блока 6, выходы которого соединены с информационными входами регистра 4, Выходы ЗОрегистра 3 соединены с младшими адресными входами блока 7, выходы которого соединены с информационными вхо. дами регистра 5. Выходы регистров 4и 5 соединены с входами блока элементов И 8, Выходы блока И 8 подключены к выходным шинам 12. Шины 11управления соединены со старшими адресными входами блоков 6 и .Генератор импульсов работает следующим образом. По нарастающему фронту каждого синхроимпульса, поступающего с шины 10 синхросигнала, счетчик 1 изменяет свое состояние на -1, регистры 2 и 4 по нарастающему фронту каждого синхроимпульса с шины 10 фиксируют предыдущее состояние счетчика и блока 6 памяти соответственно, Ре гистры 3 и 5 по падающему фронту каждого синхроимпульса с шины 10 фиксируют текущее состояние счетчика 1 и блока 7 памяти соответственно. По адресу, записанному в регистр 2, из блока Ь памяти считывается очередное слово, которое фиксируется по нарастающему фронту синхроимпульса в регистре,4, а в регистр 2 заносится но 4 2вое состояние счетчика 1. По адресу,записанному в регистр 3, из блокапамяти считывается очередное слово,которое фиксируется по падающемуфронту синхроимпульса в регистре 5,а в регистр 3 заносится новое состояние счетчика 1. При этом счетчик 1по нарастающему фронту синхроимпуль.са изменяет свое состояние на -1.Такпроисходит до тех пор, пока в счетчике 1 не будет установлен ноль. Вэтом случае по следующему синхро.импульсу на первом выходе счетчика1 появляется импульс, по нарастающему фронту которого происходит записьв счетчике 1 кода с шины 9 управления. И весь цикл повторяется снова,В каждом конкретном случае кодна шине 9 жестко запаивается, Регистры 4 и 5 необходимы для того, чтобы в момент смены адреса переходныйпроцесс с выходов блоков 6 и 7 памяти не проник на выходные шины 12 через блок элементов И 8 и не вызвалложного срабатывания схемы. В регистры 4 и 5 записывается уже установившаяся информация из блоков 6 и7 памяти соответственно,Регистры 3 и 5 и блок 7 памятипозволяет на одних входах блока элементов И 8 получить коды, сдвинутыеотносительно кодов на других входахблока элементов И 8 на полпериодасинхрочастоты, В блоке элементов И 8,осуществляется сложение одноименных сигналов, в результате на выходахблока И 8 получаются синхросерии, период которых кратен половине периодачастоты синхронизации.Кроме того, регистры 2 и 3 выполняют роль конвейерных регистров ипозволяют уменьшить общее время цикла генератора, так как позволяют осуществить параллельную работу счетчика 1 и блоков 6 и 7.Это обеспечивает увеличение максимальной частоты генерируемых синхросерий. Код на шине 11 управления определяет номер адресуемой области памяти блоков 6 и 7, а следовательно, и закон генерирования синхросерий. При смене кода на шине 11 изменяется область адресуемой памяти и закон генерирования синхросерий. Таким образом, один и тот же генератор может генерировать несколько типов синхронизирующих последовательностей без1282314 формула изобретения Составитель В. ПотаповТехред Л,Олейник Корректор В. Бутяга Редактор В. Данко Заказ 7285/57 Тираж 899 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб д. 4/5Производственно-полиграфическое предприятие, г. Ужгород, ул, Проектная. 4 переделки последнего. Это очень важно при синхронизации ЭВМ, так какпри ее эксплуатации в зависимостиот выполняемой функции должны изменяться и синхронизируницие последовательности. Генератор импульсов, содержащий 10 первый регистр, выходы которого соединены с младшими адресными входами первого блока памяти, выходы которого подключены к информационным входам второго регистра, синхровход 15 которогд соединен с синхровходом первого регистра и шиной синхросигнала, о т л и ч а ю щ и й с я тем, что, с целью расширения функциональных возможностей и повышения быстро действия, в него введены третий и четвертый регистры, второй блок памяти, блок элементов И и счетчик импульсов, в котором вход заема соединен со входом записи, а вход вычитания подключен к шине синхросигнала и синхровходам третьего и четвертого регистров, выходы третьего регистра соединены с младшими адресными входами второго блока памяти,старшие адресные входы которого соединены со старшими адресными входамипервого блока памяти и первыми шинами управления, а выходы подключенык информационным входам четвертогорегистра, выходы которого соединеныс первыми входами блока элементов И,;вторите входы которого подключены квыходам второго регистра а выходысоединены с выходными шинами, приэтом информационные входы первогорегистра подключены к информационным входам третьего регистра и кинформационным выходамсчетчика нмпульсов,информационные входы которогосоединены совторыми шинамиуправления.
