Стенд для испытания механизированных комплексов

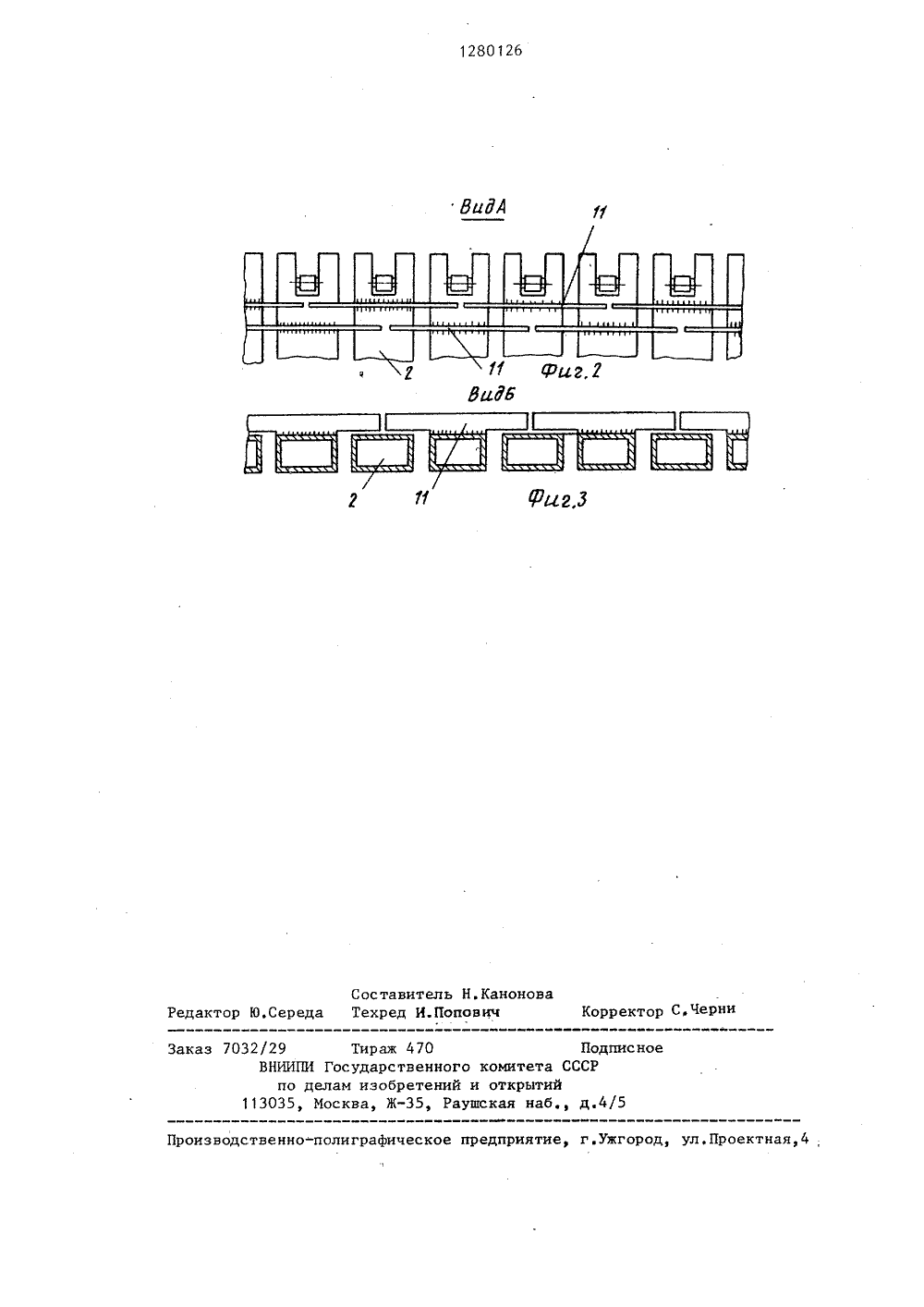

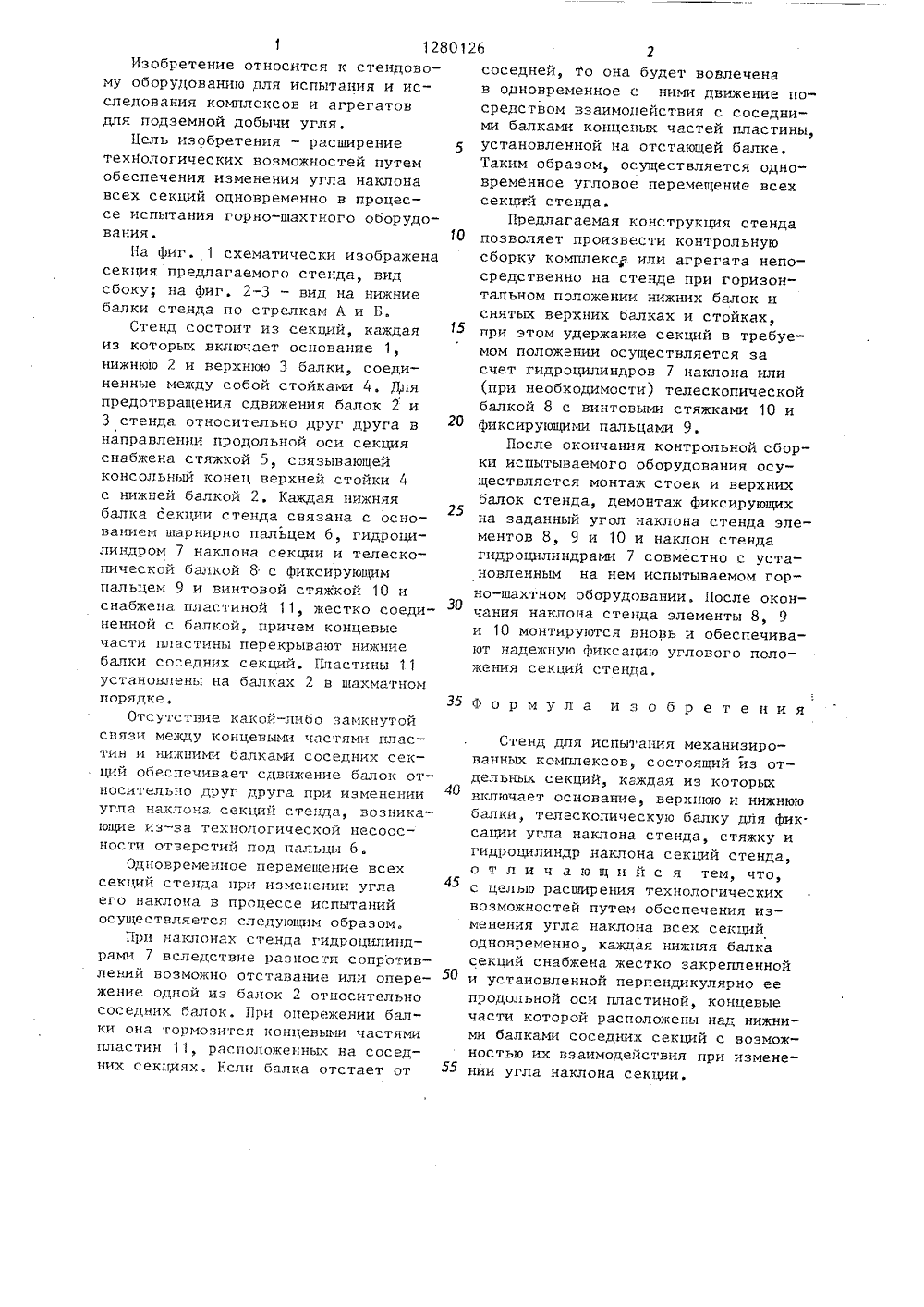

(50 4 Е 21 П 23 00 ПИСАНИЕ ИЭОБРЕТАВТОРСКОМУ СВИДЕТЕЛЬСТВУ ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИИ(21) 389 1950/22-03 (22) 05.05.85 (46) 30,12,86. Бюл. Р 48 (71) Сибирский государственный проектно-конструкторский и экспериментальный институт горного машиностроения (72) В,Д.Клейман, Ш.И.Аксанов, Я,Я,Бекк, Л.Н.Козленков и Г,Л,Шпитальный (53) 622.284:620.173.21 (088.8) (56) Авторское свидетельство СССР В 609912, кл. Е 21 Э 23/16, 1976. (54) СТЕНД ДЛЯ ИСПЫТАНИЯ МЕХАНИЗИРОВАННЫХ КОМПЛЕКСОВ (57) Изобретение относится к стендовому оборудованию и расширяет технологические возможности путем обеспечения изменения угла наклона всех секций одновременно в процессе испытаниягорношахтного.оборудования. Стенд состоит из секций. Каждая из них включает основание 1, нижнюю 2 и верхнюю 3 балки, соединенные стойками 4. Каждая нижняя балка 2 связана с основанием 1 пальцем 6, гидро- цилиндром (ГЦ) 7 наклона секций и телескопической балкой 8. Кроме того, каждая нижняя балка 2 снабжена жестко соединенной с ней пластиной 11, Концевые части пластин перекрывают нижние балки соседних секций. Установлены пластины 11 на балкахв шахматном порядке. При наклонах секций ГЦ 7 вследствие разности сопротивлений возможно отставание или опережение одной из балок 2 относительно соседних балок. При опережении балки она тормозится концевыми частями пластин 11, расположенных на соседних секциях. При отставании балки она будет вовлечена в одновременное с ними движение посредством взаимодействия с соседними балками концевых частей пластины, установленной на отстающей балке. Это обеспечивает одновременное угловое перемещение всех секций стенда, 3 ил.5 Ю 15 20 25 30 40 45 50 55 Изобретение относится к стендовому оборудованию для испытания и исследования комплексов и агрегатовдля подземной добычи угля.Цель изобретения - расширениетехяологических возможностей путемобеспечения изменения угла наклонавсех секций одновременно в процессе испытания горно-шахтного оборудованияНа Фиг. 1 схематически изображенасекция предлагаемого стенда, видсбоку; на фиг. 2-3 - вид на нижниебалки стенда по стрелкам А и Б.Стенд состоит из секций, каждаяиз которых включает основание 1,нижнюю 2 и верхнюю 3 балки, соединенные между собой стойками 4, Дляпредотвращения сдвижения балок 2 и3 стенда относительно друг друга внаправлении продольной оси секцияснабжена стяжкой 5, связывающейконсольный конец верхней стойки 4с нижней балкой 21(аждая нижняябалка секции стенда связана с основанием шарнирно пальцем 6, гидроцилиндром 7 наклона секции и телескопической балкой 8 с Фиксирующимпальцем 9 и винтовой стяжкой 10 иснабжена пластиной 11, жестко соединенной с балкой. причем концевыечасти ппастины перекрывают нижниебалки соседних секций. Пластины 11установлены на балках 2 в шахматномпорядке,Отсутствие какой-либо замкнутойсвязи между концевыми частями пластин и нижними балками соседних секций обеспечивает сдвижение балок относительно друг друга при измененииугла наклона секций стенда, возникающие из-за технологической несоосности отверстий под пальцы 6.Одновременное перемещение всехсекций стенда при изменении углаего наклона в процессе испытанийосуществляется следующим образом.При наклонах стенда гидроцилиндрами 7 вследствие разности сопротивлений возможно отставание или опережение. одной из балок 2 относительнососедних балок. При опережении бал"ки она тормозится концевыми частямипластин 11, расположенных на соседних секциях, Если балка отстает от соседней, То она будет вовлеченав одновременное с ними движение посредством взаимодействия с соседними балками концевых частей пластины,установленной на отстающей балке,Таким образом, осуществляется одновременное угловое перемещение всехсекций стенда.Предлагаемая конструкция стендапозволяет произвести контрольнуюсборку комплекса или агрегата непосредственно на стенде при горизонтальном положении нижних балок иснятых верхних балках и стойках,при этом удержание секций в требуемом положении осуществляется засчет гидроцилиндров 7 наклона или(при необходимости) телескопическойбалкой 8 с винтовыми стяжками 10 ификсирующими пальцами 9.После окончания контрольной сборки испытываемого оборудования осуществляется монтаж стоек и верхнихбалок стенда, демонтаж Фиксирующихна заданный угол наклона стенда элементов 8, 9 и 10 и наклон стендагидроцилиндрами 7 совместно с установленным на нем испытываемом горно-шахтном оборудовании. После окончания наклона стенда элементы 8, 9и 10 монтируются вновь и обеспечивают надежную Фиксацию углового положения секций стенда,Формула изобретения Стенд для испытания механизированных комплексов, состоящий йз отдельных секций, каждая из которых включает основание, верхнюю и нижнюю балки, телескопическую балку для фик. сации угла наклона стенда, стяжку и гидроцилиндр наклона секций стенда, о т л и ч а ю щ и й с я тем, что, с целью расширения технологических возможностей путем обеспечения изменения угла наклона всех секций одновременно, каждая нижняя балка секций снабжена жестко закрепленной и установленной перпендикулярно ее продольной оси пластиной, концевые части которой расположены над нижними балками соседних секций с возможностью их взаимодействия при изменении угла наклона секции.7032/29 Тираж 470 П ВНИИПИ Государственного комитета ССС по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д
