Программируемый формирователь периодической функции

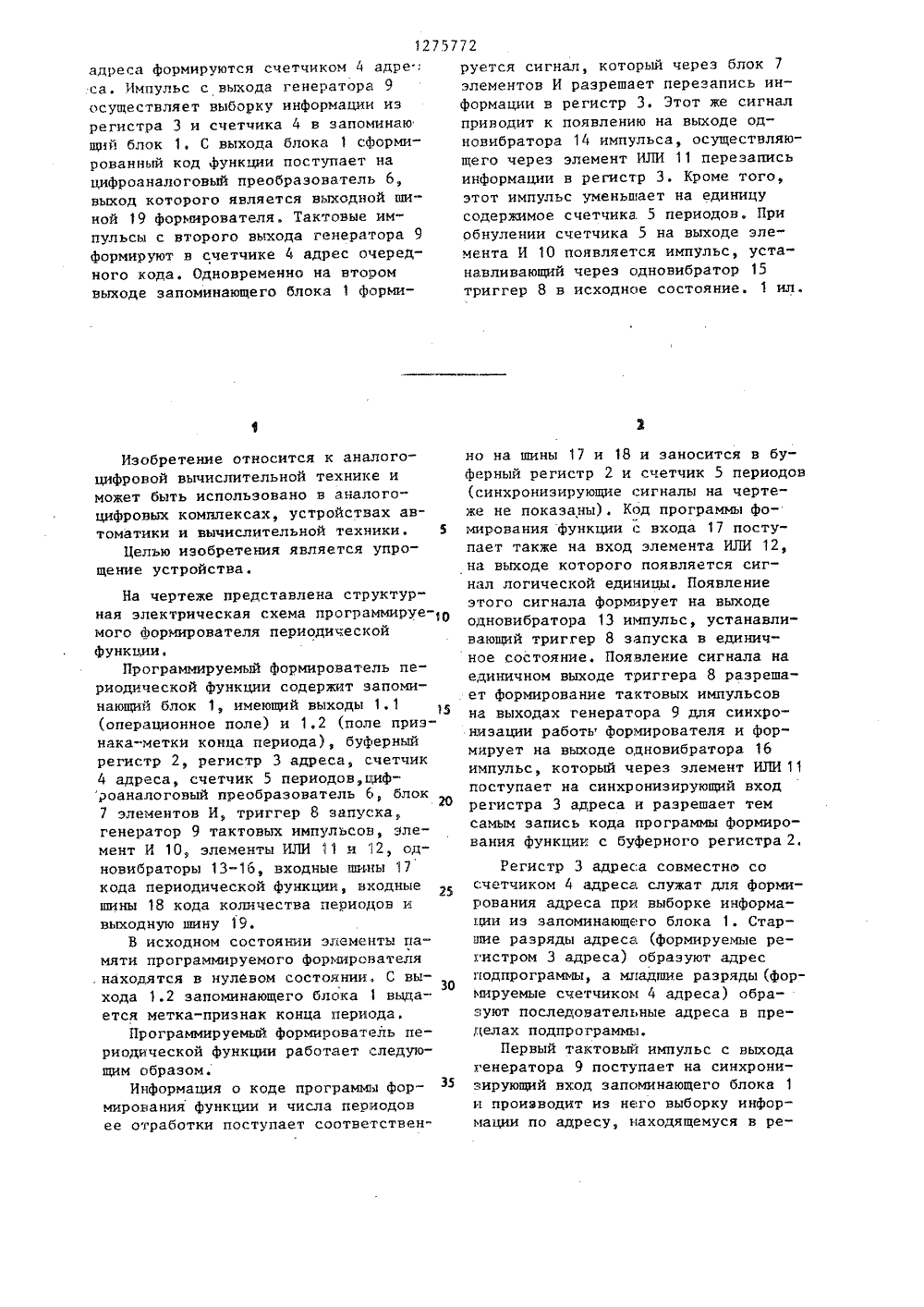

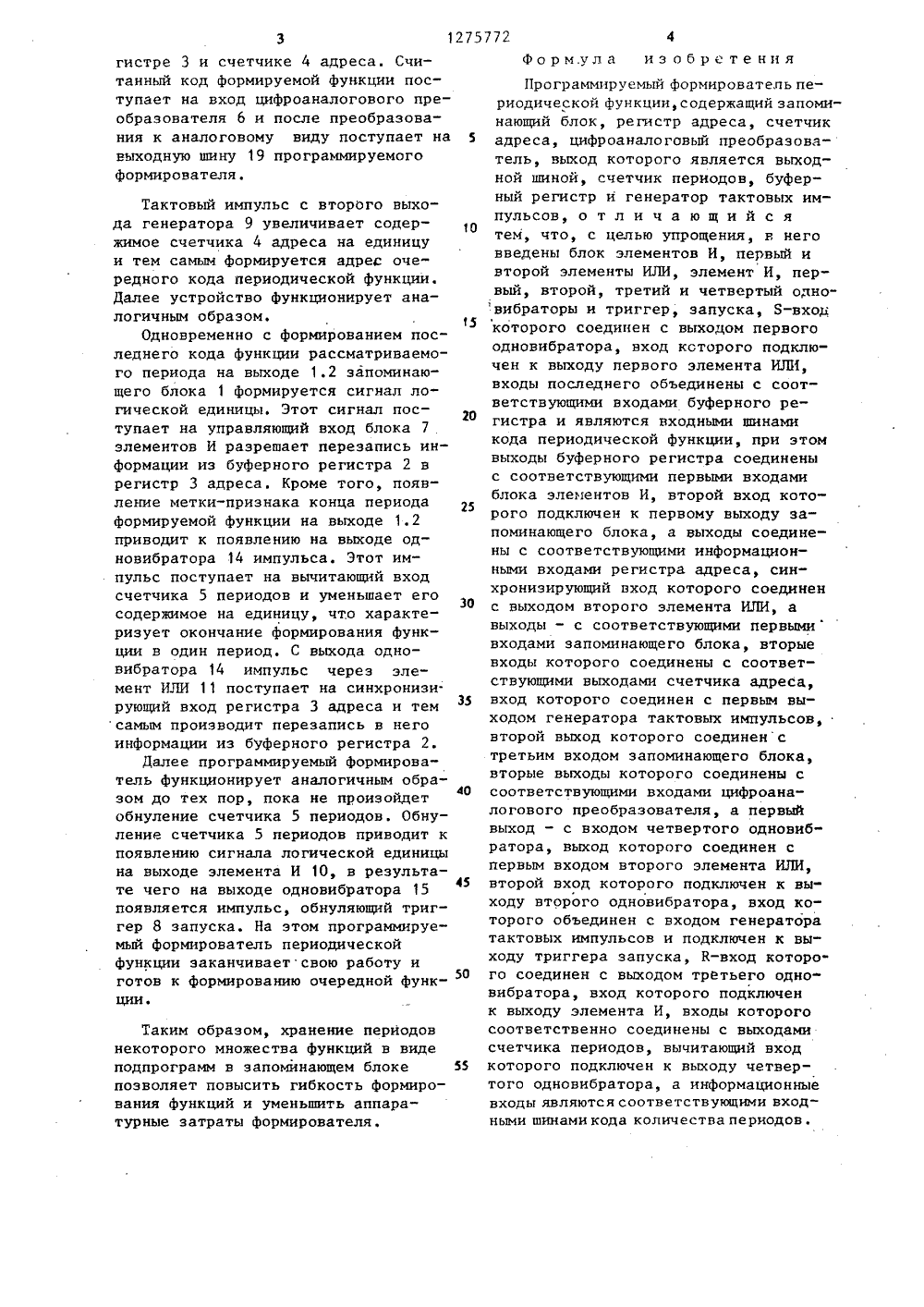

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК 594 НОЗМ 1 ИОАНИЕ ИЭОБРЕТЕНИ ОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ Н Д ВТОРСНОМ,Ф СВИДЕТЕЛЬСТ(56) Авторское свидетельство СССР Ф 995312, кл, Н 03 К 13/02, 1981.Авторское свидетельство СССР У 1075400, кл. Н 03 М 1/66, 1982. (54) ПРОГРАММИРУЕМЫЙ ФОРМИРОВАТЕЛЬ ПЕРИОДИЧЕСКОЙ ФУНКЦИИ(57) Изобретение относится к вычислительной технике и может быть использовано в аналого-цифровых комплексах. Целью изобретения являетсяупрощение формирователя. Информацияо коде программы формирования функции и числа ее периодов поступаетпо шинам 17, 18 в буферный регистр 2и счетчик 5 периодов. Одновременно спомощью элемента ИЛИ 12 и одновибратора 13 триггер 8 запуска формируетсигнал разрешения работы генератора9 и через одновибратор 16 и элемент 11 - сигнал записи кода программы с буферного регистра 2 в ре"гистр 3 адреса. Младшие разряды кода12757 адреса Формируются счетчиком 4 адре: са. Импульс с выхода генератора 9 осуществляет выборку информации из регистра 3 и счетчика 4 в запоминаю щий блок 1, С выхода блока 1 сформированный код Функции поступает на цифроаналоговый преобразователь 6, выход которого является выходной шиной 19 формирователя. Тактовые импульсы с второго выхода генератора 9 формируют в счетчике 4 адрес очередного кода. Одновременно на втором выходе запоминающего блока 1 фарми 72руется сигнал, который через блок 7элементов И разрешает перезапись информации в регистр 3. Этот же сигналприводит к появлению на выходе одновибратора 14 импульса, осуществляющего через элемент ИЛИ 11 перезаписьинформации в регистр 3, Кроме того,этот импульс уменьшает на единицусодержимое счетчика 5 периодов. Приобнулении счетчика 5 на выходе элемента И 10 появляется импульс, устанавливающий через одновибратор 15триггер 8 в исходное состояние. 1 ил, Изобретение относится к аналогоцифровой вычислительной технике и может быть использовано в аналогоцифровых комплексах, устройствах автоматики и вычислительной техники. 5Целью изобретения является упрощение устройства.На чертеже представлена структур"ная электрическая схема программируе мого Формирователя периодическойфункции,Программируемый Формирователь периодической Функции содержит запоминающий блок 1, имеющий выходы 1. 1(операционное поле) и 1,2 (поле признака-метки конца периода), буферныйрегистр 2, регистр 3 адреса, счетчик4 адреса, счетчик 5 периодов,цифроаналоговый преобразователь 6, блок7 элементов И, триггер 8 запуска,генератор 9 тактовых импульсов, элемент И 10, элементы ИЛИ 11 и 12, одновибраторы 13-16, входные шины 17кода периодической функции, входныешины 18 кода количества периодов ивыходную шину 19.В исходном состоянии элементы памяти программируемого формирователя, находятся в нулевом состоянии, С вы 30хода 1.2 запоминающего блока 1 выдается метка-признак конца периода.Программируемый формирователь периодической Функции работает следующим образом.Информация о коде программы формирования функции и числа периодовее отработки поступает соответственно на шины 17 и 18 и заносится в буФерный регистр 2 и счетчик 5 периодов (синхронизирующие сигналы на чертеже не показаны). Код программы фомирования Функции с входа 17 поступает также на вход элемента ИЛИ 12, на выходе которого появляется сигнал логической единицы. Появление этого сигнала формирует на выходе одновибратора 13 импульс, устанавливающий триггер 8 запуска в единичное состояние. Появление сигнала на единичном выходе триггера 8 разрешает Формирование тактовых импульсов на выходах генератора 9 для синхронизации работь Формирователя и формирует на выходе оцновибратора 16 импульс, который через элемент ИЛИ 11 поступает на синхронизирующий вход регистра 3 адреса и разрешает тем самым запись кода программы Формирования функции с буферного регистра 2,Регистр 3 адреса совместно со счетчиком 4 адреса служат для формирования адреса при выборке информации из запоминающего блока 1. Старшие разряды адреса (формируемые регистром 3 адреса) образуют адрес подпрограммы, а младшие разряды (формируемые счетчиком 4 адреса) образуют последовательные адреса в пределах подпрограммы.Первый тактовый импульс с выхода генератора 9 поступает на синхронизирующий вход запоминающего блока 1 и проиэводит из него выборку информации по адресу, находящемуся в ре 1275772гистре 3 и счетчике 4 адреса. Считанный код формируемой функции поступает на вход цифроаналогового преобразователя 6 и после преобразования к аналоговому виду поступает на 5 выходную шину 19 программируемого формирователя,Тактовый импульс с второго выхода генератора 9 увеличивает содержимое счетчика 4 адреса на единицу и тем самым формируется адрес очередного кода периодической функции.Далее устройство функционирует аналогичным образом,15Одновременно с формированием последнего кода функции рассматриваемого периода на выходе 1.2 запоминающего блока 1 формируется сигнал логической единицы. Этот сигнал поступает на управляющий вход блока 7 элементов И разрешает перезапись информации из буферного регистра 2 в регистр 3 адреса. Кроме того, появление метки-признака конца периода формируемой функции на выходе 1.2 приводит к появлению на выходе одновибратора 14 импульса. Этот импульс поступает на вычитающий вход счетчика 5 периодов и уменьшает его содержимое на единицу, что характеризует окончание формирования функции в один период. С выхода одновибратора 14 импульс через элемент ИЛИ 11 поступает на синхронизи рующий вход регистра 3 адреса и тем самым производит перезапись в него информации из буферного регистра 2.Далее программируемый формирователь функционирует аналогичным обра 40 зом до тех пор, пока не произойдет обнуление счетчика 5 периодов. Обнуление счетчика 5 периодов приводит к появлению сигнала логической единицы на выходе элемента И 10, в результате чего на выходе одновибратора 1545 появляется импульс, обнуляющий триггер 8 запуска. На этом программируемый формирователь периодическойфункции заканчивает свою работу и готов к формированию очередной функ 50 ции е Таким образом, хранение периодов некоторого множества функций в виде подпрограмм в запоминающем блоке 55 позволяет повысить гибкость формирования функций и уменьшить аппаратурные затраты формирователя. Формула изобретенияПрограммируемый формировательпериодической функции, содержащий запоминающий блок, регистр адреса, счетчик адреса, цифроаналоговый преобразователь, выход которого является выходной шиной, счетчик периодов, буферный регистр и генератор тактовых импульсов, о т л и ч а ю щ и й с я тем, что, с целью упрощения, в него введены блок элементов И, первый и второй элементы ИЛИ, элемент И, первый, второй, третий и четвертый одновибраторы и триггер, запуска, Б-вход которого соединен с выходом первого одновибратора, вход которого подключен к выходу первого элемента ИЛИ, входы последнего объединены с соответствующими входами буферного регистра и являются входными шинами кода периодической функции, при этом выходы буферного регистра соединены с соответствующими первыми входами блока элементов И, второй вход которого подключен к первому выходу запоминающего блока, а выходы соединены с соответствующими информационными входами регистра адреса, синхронизирующий вход которого соединен с выходом второго элемента ИЛИ, а выходы - с соответствующими первыми входами запоминающего блока, вторые входы которого соединены с соответствующими выходами счетчика адреса, вход которого соединен с первым выходом генератора тактовых импульсов, второй выход которого соединенс третьим входом запоминающего блока, вторые выходы которого соединены с соответствующими входами цифроаналогового преобразователя, а первый выход - с входом четвертого одновибратора, выход которого соединен с первым входом второго элемента ИЛИ, второй вход которого подключен к выходу второго одновибратора, вход которого объединен с входом генератора тактовых импульсов и подключен к выходу триггера запуска, К-вход которого соединен с выходом третьего одновибратора, вход которого подключен к выходу элемента И, входы которого соответственно соединены с выходами счетчика периодов, вычитающий вход которого подключен к выходу четвертого одновибратора, а информационные входы являются соответствующими входными шинами кода количества периодов.
