Функциональный преобразователь перемещения в код

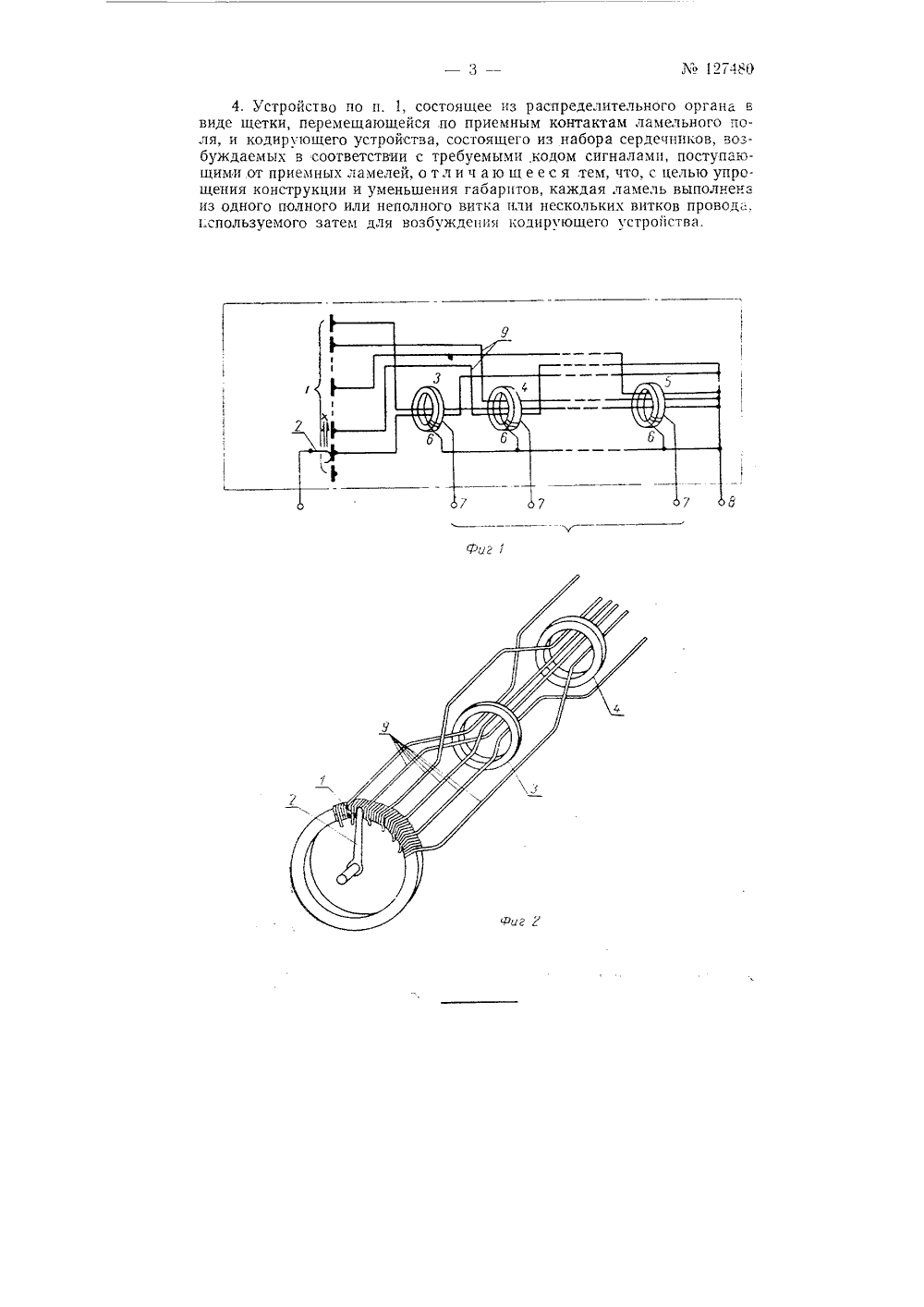

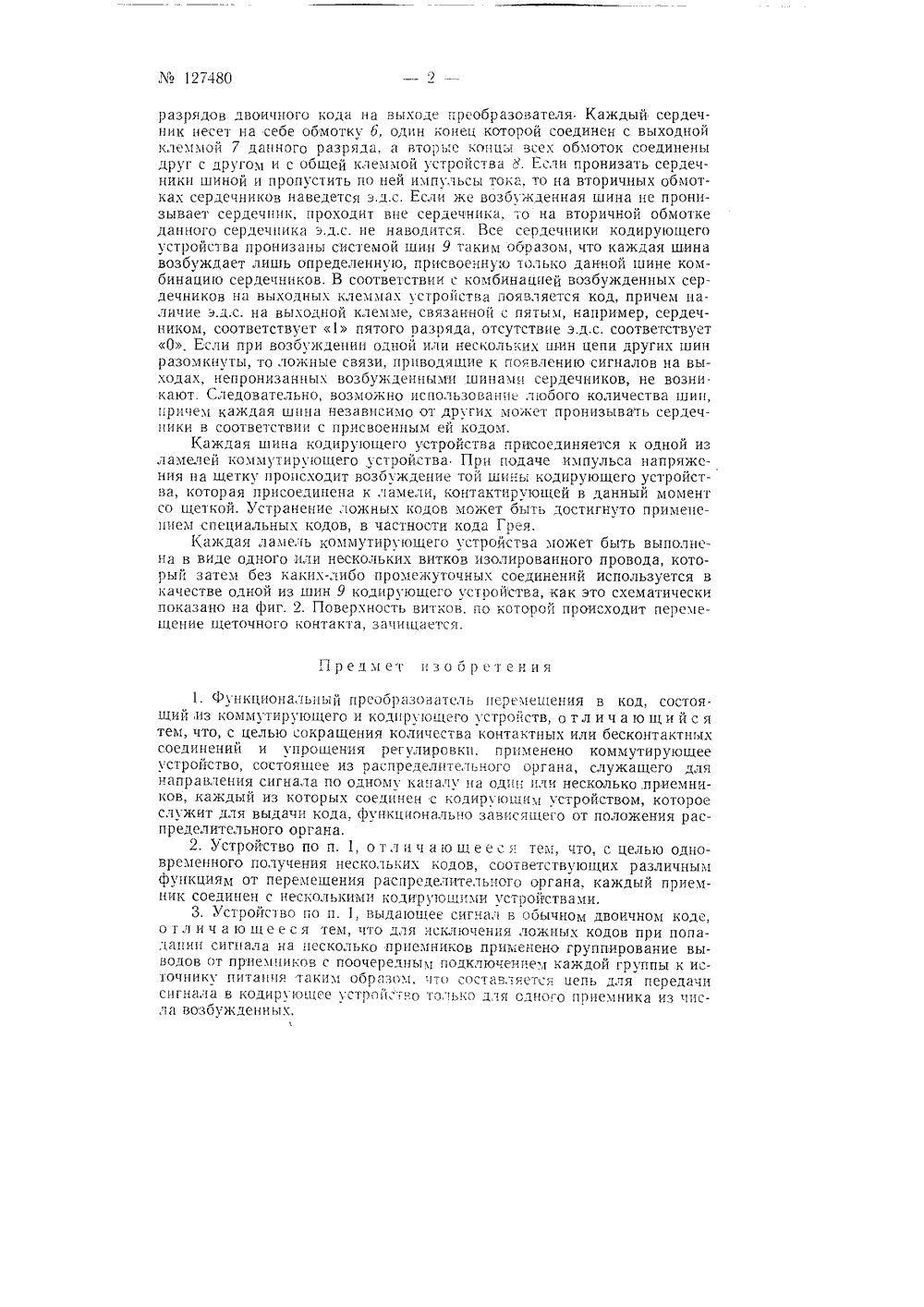

12748 Класс йт,с;сс гСГ, 1 т,г 1 Рг ьы Е ", .,г в , .;. аг 11.11 ПИСАНИЕ ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Л, П. ГороховУНКЦИОНЛЛЬНЫЙ ПРЕОЬРАЗОВАТЕЛЬ ПЕРЕМВ КОД Я Зиявтеио 15 июня 1959 г, за М 631 З 7 З/26 в 1 оиитет но лелагя изобретении и открытий нри Совете Министров СССРХЪ 7 за 1960 г иубликовано в Бюллетене изобретений Известные преобразователи механических перемещений в двоичный код содержат большое количество токоподводяших устройств и требуют сложной регулировки.Предлагаемый преобразователь обладает рядом преимушеств перед известными, так как в нем сокращено количество контактных и бесконтактных соединений, упрощена регулировка, имеется возможность одновременного получения нескольких кодов, соответствуюших различным функциям от перемешения распределительного органа, причем исключено получение ложных кодов при попадании сигнала на несколько приемников и, кроме того, значительно упрощена конструкция и уменьшены габариты преобразователя.Преобразователь состоит из двух ос;овных узлов коммутирующего устройства и кодируюшего устройства,Коммутирующее устройство предназначено для электрического вы. бора одной шины (или двух соседних шин), номера которых соответствуют углу поворота вала коммутирующего устройства. Кодируощее устройство представляет собой долговременное запоминающее устройство (ДЗУ), выполненюе на оксиферовых кольцах, и предназначено для формирования кода, соответствующего выбранной коммутирующим устройством шине.На фиг. 1 изображена принципиальная схема преобразователя.Коммутируюшее устройство состоит из ламельного поля 1 и псремсщаошейся по нему щетки 2. Количество приемных ламелей зависит от необходимой точности преобразования и равно числу дискретных значений в диапазоне изменения входной величины,Кодируошее устройство состоит из ряда тороидальных оксиферовых сердечников 3, 4,5, кол гчество которых соответствует числу127480разрядов двоичного кодаа выходе преобразователя Каждый сердечник несет на себе обмотку б, олин конец которой соединен с выходной клемОЙ 7 даного разряда, а Вто;эье коц; всех обмоток соединень друг с другом и с общей клеммой устройства К Если пронизать сердечники шиной и пропустить по ней импульсы тока. то на вторичных обмотках сердечников наведется э.д.с. Если же возбужденная шина не пронизывает сердечник, проходит вне сердечника, то на вторичной обмотке данного сердечника э.д.с. Не наводится. Все сердечники кодируюшего устройства пронизаны системой шин 9 таким образом, что каждая шина возбуждает лищь определенную, присвоенную тоько данной шине комбинацио сердечников. В соответствии с комбинацией возбужденных сердечников на выходных клеммах устройства появляется код, причем наличие э.д.с. на выходной клемме, связанноц с пятым, например, сердечником, соответствует 1 пятого разряда, отсутствие эд.с. соответствует О. Если при возбуждении одной или нескольких шин цепи других шин разомкнуты, то ложные связи, приводящие к появлению сигналов па выходах, непронизаных возбужденными шинамц сердечников, не возни. кают. Следовательно, возможно использоваце любого количества ши, ричем каждая шина независимо от других может пронизывать сердечники в соответствии с присвоенным ей кодом.Каждая шина кодирующего устройства присоединяется к одной из ламелей коммутирующего устройства Прц подаче импульса напряжения на щетку происходит возбуждение той шины кодирующего устройства, которая присоединеРа к ламели, контактирующей в данный момент со щеткой. Устранение ложных кодов может быль достигнуто примееием специальных кодов, в частности кода Грея.Каждая ламель коммутирующего устройства может быть выполнена в виде одного или нескольких витков изолированного провода, который затем без каких-либо промежуточных соединений используется в качестве одной из шин 9 кодирующего устройства, как это схематически показано на фиг. 2. Поверхность витков, по которой происходит перемещение щеточного контакта, зачищается.Предмет цзо о рот ения1. Фупкциогагьный преобразователь перемещения в код, состоящий,из коммутирующего и кодирую цего устройств, о т л и ч а ю щ и й с я тем, что, с целью сокращения количества контактных или бесконтактных соединений и упрощения регулировки, применено коммутирующее устройство, состоящее из распределительного органа, служащего для направления сигнала по одном ка.алуа одИ цли несколько приемников, каждый из которых соединен с кодируошим устройством, которое служит для выдачи кода, функциональо зависящего от положения распределительного органа,2. Устройство по п, 1, о т л и ч а ю щ е е с я тем, что, с целью одновременного получения нескольких кодов, соответствующих различным функциям от перемещения распределительного органа, каждый приемник соединен с нессолькимн кодируоппми уст 1 эойствахи.3, УстроРгство по и. 1, выдающее сигнал в обычном двоичном коде, о т л и ч а ю щ е е с я тем, что для исключения ложных кодов при попадапРН сигналад несколько п 1 эиех 1 нцкОВ п 1 эименено г 1 эуппи 1 эОВание ВыВодов от приемников с поочередных подключением каждой группы к исэочРий питания такиэ Образо. что составляется цепь для пе 1 эедачн сцгнРла В кодРр 1 ющсе э стэойство О ько л 1 я Одноо приемника из псла возбужденных.4. Устройство по и, 1, состоящее из распределительного органа в виде щетки, перемещающейся по приемным контактам ламсльного поля, и кодирующего устройства, состоящего из набора сердечников, возбуждаемых в соответствии с требуемыми кодом сигналами, поступающими от приемных ламелей, о тл и ч а ю щ е е с я тем, что, с целью упрощения конструкции и уменьшения габаритов, каждая ламель выполнена из одного полного или неполного витка или нескольких витков провод . используемого затем для возбуждения кодирующего устройства.
