Формирователь сигналов для маскирования информации на экране электронно-лучевой трубки

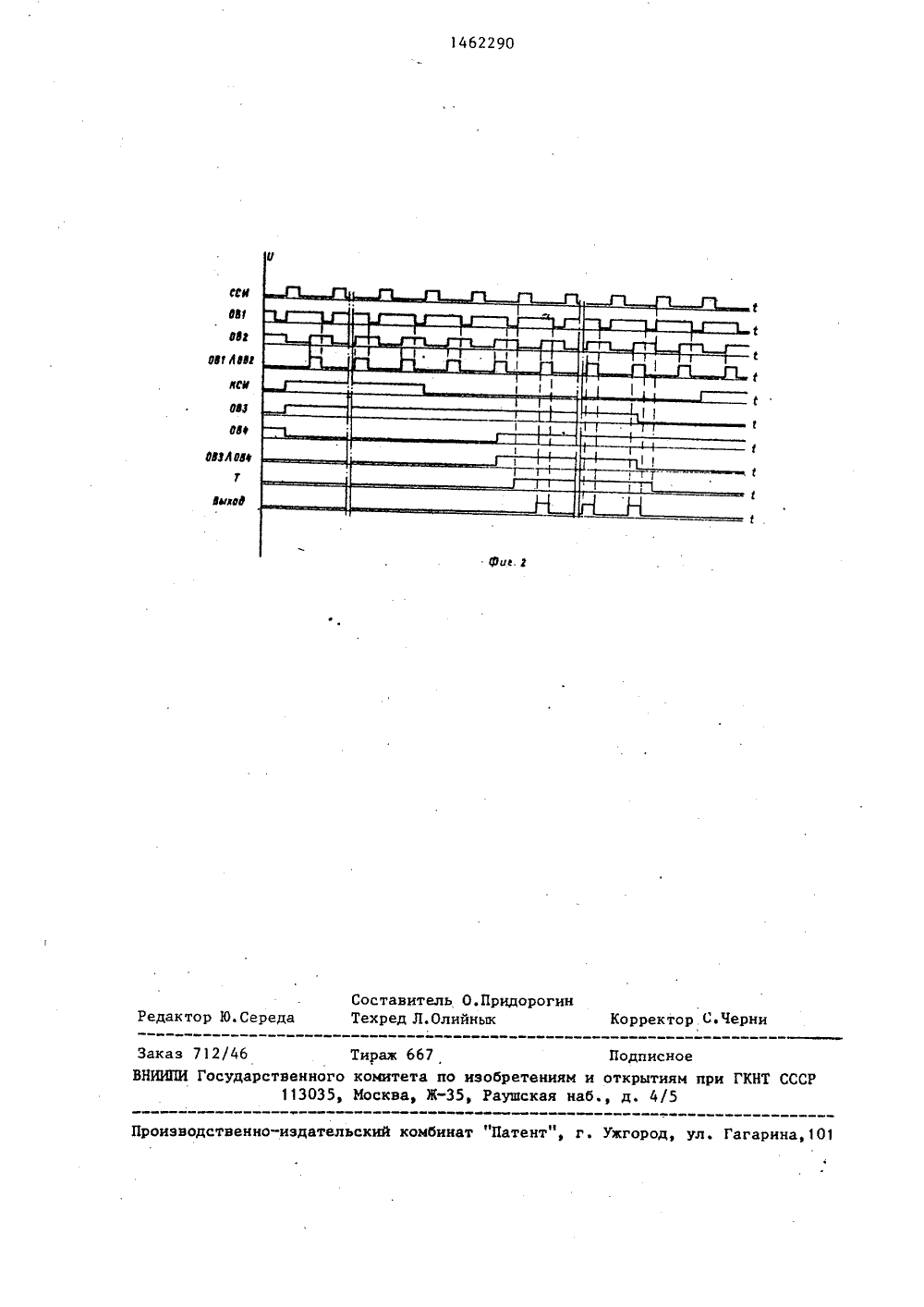

(511 4 ПИСАНИ ТЕНИ ЛЬСТ 8 8)тронно-цифровыетелевизионных9, с. 62-63,088 Эле лов 19 ство СССР 3/153, 19 идет С 06 СЬ ЬФ ЬФ с,ГОСУДАРСТВЕННЫЙ НОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР ВТОРСНОМУ СВИ 21) 4274517/2422) 01.07.8746) 28,02.89.72) Л.А.Бабкин53) 681.327.156) Конов К.Иенераторы сигизображений. Мис. 37.Авторское св1282111, кл.(54) ФОРМИРОВАТЕЛЬ СИГНАЛОВ ДЛЯ МАСКИРОВАНИЯ ИНФОРМАЦИИ НА ЭКРАНЕ ЭЛЕКТРОННО-ЛУЧЕВОЙ ТРУБКИ(57) Изобретение относится к автоматике и вычислительной технике и можебыть использовано в устройствах отображения на ЭЛТ с телевизионной разверткой, Цель изобретения - повышение точности формирователя - дости- .гается введением второго элемента И 2и Р-триггера 8 с соответствующимифункциональными связями. В предложенном устройстве Р-триггер 8 изменяетсвое состояние синхронно со строчными синхроимпульсами, что исключаетзаметное для глаза оператора изменение длины строки на верхней и нижнейзонах маскирования. 2 ил.Изобретение относится к вычислительной технике и может быть, использовано в устройствах, где необходимо выводить информацию на экран электронно-лучевой Трубки с телевизионной разверткой,Цель изобретения - повышение точности формирователя.На фиг. 1 представлена блок-схема предлагаемого формирователя; на фиг. 2 - временная диаграмма его работы.Формирователь содержит блок 1 синхронизации, второй элемент И 2, первый. 3, второй 4,.третий 5 и четвертый 6 одновибраторы, первый элемент И 7 и Э"триггер 8, времязадающие резисторы 9-12 и конденсаторы 13-16,Все одновибраторы 3-6 формируют на выходе импульс, длительность которого зависит от значений номиналов, соответствующих времязадающих цепей .=К(К, С) и регулируется с помощью соответствующих переменных резисто . ров 9-12.Устройство работает следующим образом.Блок 1 синхронизации формирует строчные синхроимпульсы (ССИ)и кад ровые синхроимпульсы (КСИ). Одновибраторы 3-6 и Э-триггер 8 срабатывают по переднему фронту этих импульсов.Одновибраторы З,и 4 формируют импульсы ОВ 1 и ОВ 2Их логическое про-.35 изведение определяет интервал теле" визиойной строки, когда отображение не маскируется. Одновибраторы 5 и 6 формируют импульсы ОВЗ и ОВ 4 Их логическое произведение определяет вы соту фрагмента кадра, когда изображение не маскируется и соответствует выходному сигналу элемента И 7. Сигнал с выхода элемента И 7 синхронизируется со строчными синхроимпульсами посредством триггера 8 и логически умножаются на сигналы ОВ 1 и ОВ 2 элементом И 2. Таким образом исключена воэможность изменения сигййа на выходе Э-триггера 8 во время50 прямого (видимого) хода телевизионной строки, и, следовательно, появле-. ние на экране неполных телевизионных строк переменной длины.Серия импульсов с выхода элемен 55 та И 2 подается на модулятор ЭЛТ.Для частоты строчных импульсов, равной 15625 Гц импульсы на выходах одновибраторов 3 и 4 должны варьироваться в пределах от 0 до 64 мкс, 5 и 6 - от О до 20 мкс, исходя из принципа чересстрочной развертки.Управление резистором 9 одновибратора 3 влияет на положение правой границы экрана, резистором 1 О одновибратора 4 - левой границы, резистором 11 одновибратора 5 - нижней части экрана, резистора 12 одновиб ратора б - верхней части экрана. В любом случае маска. имеет. прямоуголь ную форму и может находиться по желанию оператора в любой части экрана,Предлагаемый формирователь обеспечивает меньшую утомляемость работы оператора за счет отсутствия в изображении неполных телевизионных строк и колеблющейся случайным образом длины на верхней и нижней границах маскируемой области. Наибольшее преимущество предлагаемый формирователь имеет при формировании зоны изображения, размер которой по вертикалисоответствует толщине одной или нескольких телевизионных строк, Например, в системах, автоматического проектирования (САПР), где на экранемонитора графических дисплеев формируется указатель в виде перекрестияиэ тонких линий.Формула изобретения, Формирователь сигналов для маскирования информации на экране электронно-лучевой трубки, содержащийблок синхронизации, первый выход которого подключен к управляющим вхо"дам первого и второго одновибраторов, а второй выход - к управляющимвходам третьего и четвертого одновибраторов, прямой выход третьего иинверсный выход четвертого одновибраторов подключены к входам первогоэлемента И, о т л и ч а ю щ и й с ятем, что с цепью повышения точностиформирователя, он содержит Р-триггер, информационный вход которогоподключен к выходу первого элементаИ, а синхровход - к первому выходублока синхронизации, и второй элемент И, первый и второй входы которого подключены соответственно к прямому выходу первого и инверсному выходу второго одновибраторов третийвход - к прямому выходу Э-триггера,выход второго элементаИ являетсявыходом формирователя,твенно-издательский комбинат "Патент", г. Ужгород, ул. Гагари оиз Заказ 712/46 НИИПИ Госуда Тираж 667 Подписноевенного комитета по изобретениям и открытиям при ГКНТ ССС 113035, Москва, Ж, Раушская наб., д. 4/5
