Устройство для сигнализации обрыва фазы в трехфазной электрической сети
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1270824
Автор: Михайлов
Текст

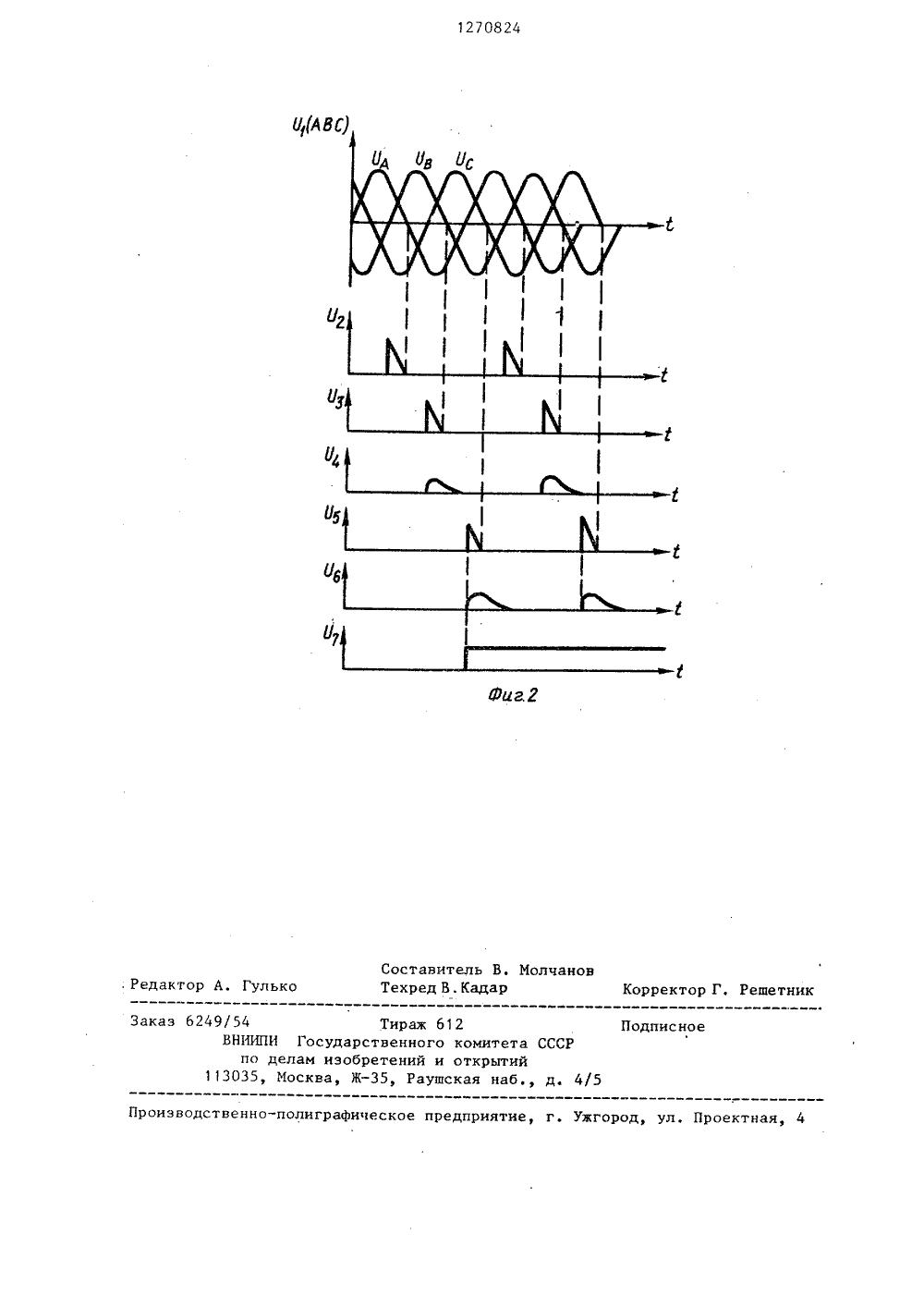

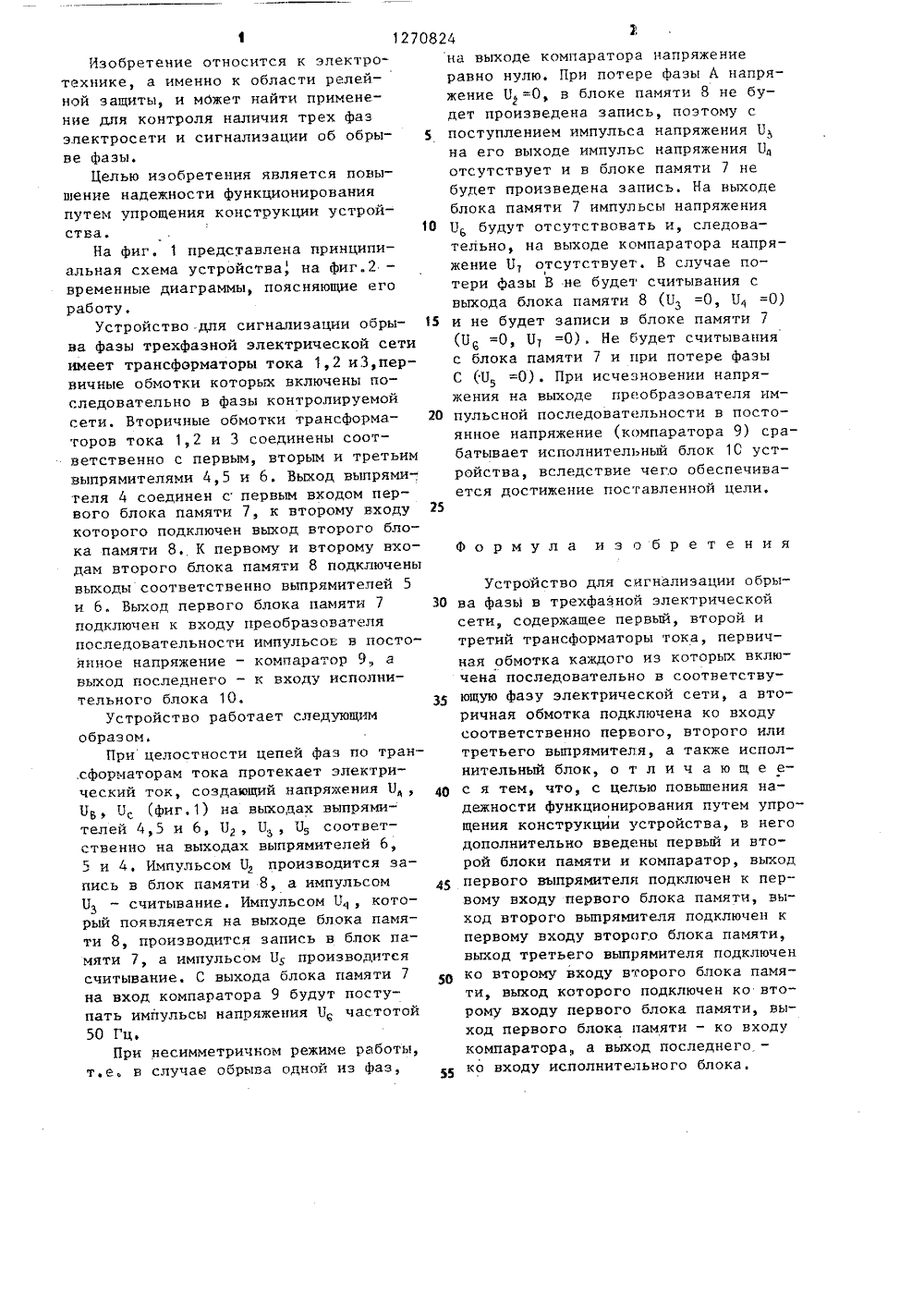

5 10 15 20 25 30 35 40 45 50 55 Изобретение относится к электротехнике, а именно к области релейной защиты, и может найти примене. -ние для контроля наличия трех фазэлектросети и сигнализации об обрыве фазы.Целью изобретения является повышение надежности функционированияпутем упрощения конструкции устройства.На фиг. 1 представлена принципиальная схема устройства, на фиг 2 -временные диаграммы, поясняющие егоработу,Устройство .для сигнализации обрыва фазы трехфазной электрической сетиимеет трансформаторы тока 1,2 иЗ,первичные обмотки которых включены последовательно в фазы контролируемойсети. Вторичные обмотки трансформаторов тока 1,2 и 3 соединены соответственно с первым, вторым и третьимвыпрямителями 4,5 и 6. Выход выпрямителя 4 соединен с первым входом первого блока памяти 7, к второму входукоторого подключен выход второго блока памяти 8. К первому и второму входам второго блока памяти 8 подключенывыходы соответственно выпрямителей 5и 6. Вьглод первого блока памяти 7подключен к входу преобразователяпоследовательности импульсов в постоянное напряжение - компаратор 9 авыход последнего - к входу исполнительного блока 10.Устройство работает следующимобразом.При целостности цепей фаз по тран.сформаторам тока протекает электрический ток, создающий напряжения Б,Пп, Б (фиг.1) на выхоцах выпрямителей 4,5 и 6, ц, Б, П, соответственно на выходах выпрямителей 6,5 и 4. Импульсом Б производится запись в блок памяти 8, а импульсомБ - считывание. Импульсом П, который появляется на выходе блока памяти 8, производится запись в бпок памяти 7, а импульсом П производитсясчитывание. С выхода блока памяти 7на вход компаратора 9 будут поступать импульсы напряжения Б частотой50 Гц.При несимметричном режиме работы,т.е. в случае обрыва одной из фаз,на выходе компаратора напряжениеравно нулю. При потере фазы А напряжение Б =О, в блоке памяти 8 не будет произведена запись, поэтому споступлением импульса напряжения Бна его выходе импульс напряжения Ц,отсутствует и в блоке памяти 7 небудет произведена записьНа выходеблока памяти 7 импульсы напряженияБ будут отсутствовать и, следовательно, на выходе компаратора напряжение П, отсутствует. В случае потери фазы В не будет считывания свыхода блока памяти 8 О) =О, П =0)и не будет записи в блоке памяти 7(Б =О, П 1 =0). Не будет считыванияс блока памяти 7 и при потере фазыС (Б =0). При исчезновении напряжения на выходе преобразователя импульсной последовательности в постоянное напряжение (компаратора 9) срабатывает исполнительный блок 10 устройства, вследствие чего обеспечивается достижение поставленной цели,Формула изобретения Устройство для сигнализации обрыва фазы в трехфазной электрической сети, содержащее первый, второй и третий трансформаторы тока, первичная обмотка каждого из которых включена последовательно в соответствующую фазу электрической сети, а вторичная обмотка подключена ко входу соответственно первого, второго или третьего выпрямителя, а также исполнительный блок, о т л и ч а ю щ е ес я тем, что, с целью повьппения надежности Функционирования путем упрощения конструкции устройства, в него дополнительно введены первый и второй блоки памяти и компаратор, выход первого выпрямителя подключен к первому входу первого блока памяти, выход второго выпрямителя подключен к первому входу второго блока памяти, выход третьего выпрямителя подключен ко второму входу второго блока памяти, выход которого подключен ко второму входу первого блока памяти, выход первого блока памяти - ко входу компаратора а выход последнего, - ка входу исполнительного блока,Зака одписн е фическое пр ектная,роизводственно-п город, ул. иятие,249/54 Т ВНИИПИ Государств по делам изобрет 113035, Москва, Ж
СмотретьЗаявка
3615124, 08.07.1983
РЯЗАНСКИЙ ПРОЕКТНО-КОНСТРУКТОРСКИЙ ТЕХНОЛОГИЧЕСКИЙ ИНСТИТУТ
МИХАЙЛОВ ВЛАДИСЛАВ МИХАЙЛОВИЧ
МПК / Метки
МПК: H02H 3/12
Метки: обрыва, сети, сигнализации, трехфазной, фазы, электрической
Опубликовано: 15.11.1986
Код ссылки
<a href="https://patents.su/3-1270824-ustrojjstvo-dlya-signalizacii-obryva-fazy-v-trekhfaznojj-ehlektricheskojj-seti.html" target="_blank" rel="follow" title="База патентов СССР">Устройство для сигнализации обрыва фазы в трехфазной электрической сети</a>
