Генератор импульсов

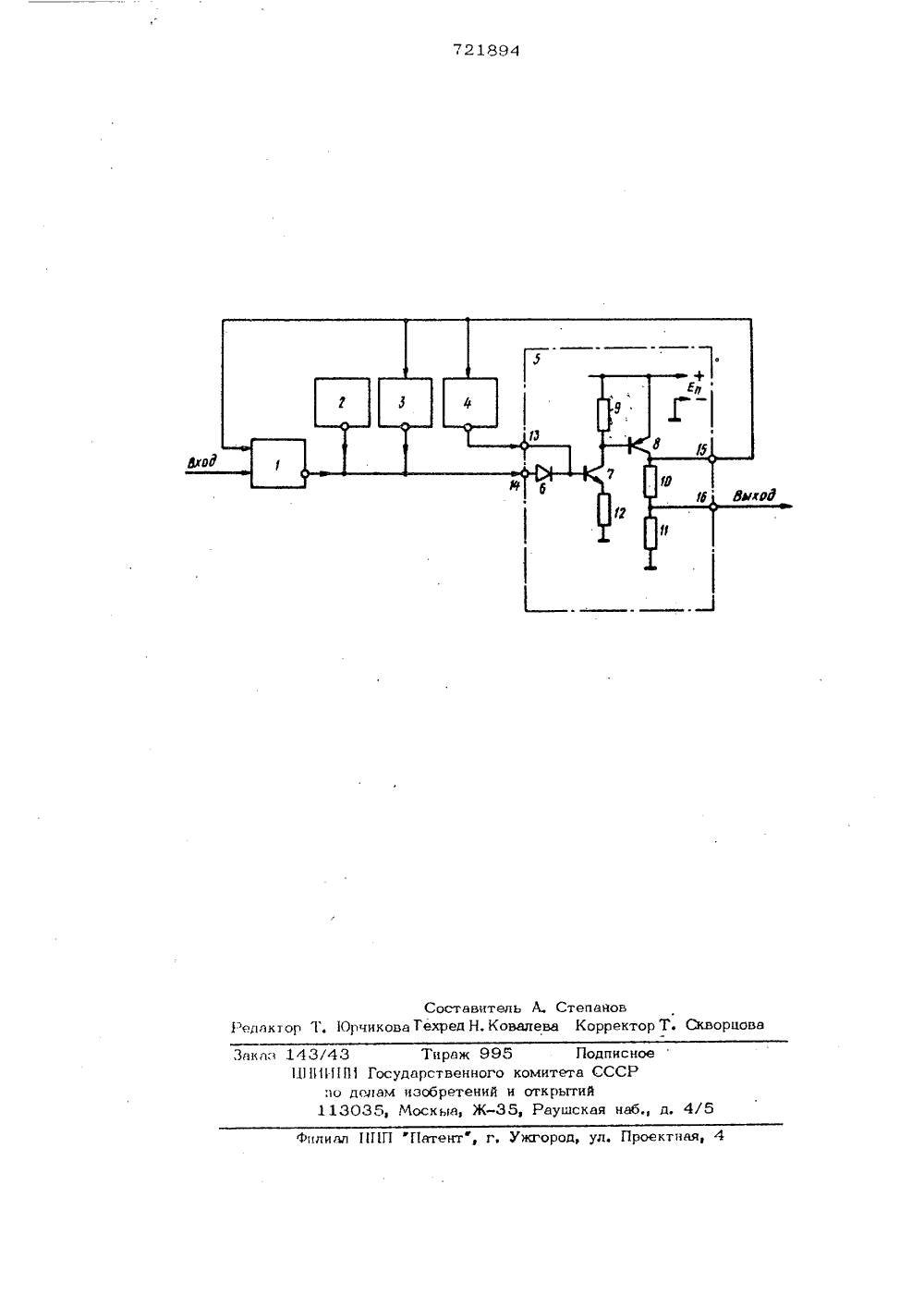

(23) Приоритет по делам изобретений и открытий(54) ГЕНЕРАТОР ИМПУЛЬСОВ Изобретение относится к импульснойтехникии может использоваться в имплантируемых кардиостимуляторах.Известен генератор импульсов, содержащий разрядное устройство, первый .вход которого соединен с клеммой источника сигналов, а второй - с первым выходом порогового устройства, с входом цепи задания длительности и входом гистерезисной цепи, выход которой соединен с выходом разрядного устройства, соединенного с выходом хронирующей цепи, при этом выход цепи задания длительности соединен с первым входом порогового устройства, второй выход которого соединен с выходной клеммой, Однако этот генератор импульсов недостаточно экономичен и надежен.Целью изобретения является повышение экономичности и надежности генератора импульсов.Для этого в генераторе импульсов выход разрядного устройства соединен с вторым входом порогового устройства. Пороговое устройство выполнено надвух транзисторах разного тцпа проводимости, причем коллектор первого транзистора соединен с базой второго транзистора и через резистор с шиной источника5питания, соединенной с эмцттером второготранзистора, коллектор которого соединенчерез два последовательно соединенныхрезистора с другой шиной источника питания, соединенной через другой резисторс эмиттером первого транзистора, базакоторого соединена через диод с второйвходной клеммой и непосредственно с первой входной клеммой порогового устройства.15На чертеже приведена схема генератора,Генератор импульсов содержит разрядное устройство 1, хронируюшую цепь 2,гистерезисную цепь 3, цепь 4 заданиядлительностипороговоеустройство 5, которое содержит диод 6, транзисторы 7 ц 8и-р-п и р-п-р типов соответственно. Причем коллектор транзистора 7 цодключец Рзззноиено в МИФИ озР З 3 знз. ет3 72к базе транзистора 8 и черезозцстор 0к шине источника нцтацця, соедицеццо 1 сэмиттером транзистора 8, коллектор которого через прследовятопьцо соедицешыерезисторы 10,11 подключен к обшей шице,соединенной через резистор 12 с эльчттером транзистора 7. Входные клеммы 13и 14 устройства 5 соединены с катодоми анодом диода 6, причеМ катод диода6 подключен к базе транзистора 7, авыходные клеммы 15 и 16 устройства5 соединены с коллектором транзисторе8 и точкой соединения резисторов 10,11, являюшейся выходом гецератора,при этом клемма 15 соединена с однимвходом устройства, 1, другой вход которого является входом генератора. Выходустройства 1 соединен с выходами цепей2,3 и клеммой 14, клемма 13 соединена с выходом цепи 14, вход которой соединен с входом цепи 3 и клеммой 15,Генератор работает следуюшим образом.Если на первый вход устройства 1поступают запрешаюшие импульсы спериодом, меньшим периода повторенияТб импульсов ня выходе цепи 2, то выкодйые импульсы на клемме 16 отсутствуют и электрическая мощность генератором практически не потребляется.Если в течение интервала Т запрешакнций сигнал не поступает, то транзистор 7 приоткрывается, что приводит кприоткрыванию транзистора 8 и за счетположительной обратной связи черезцепь 4 к лавинообразному процессу насьпцения транзисторов 7,8. Появившийсяположительный потенциал на коллекторетранзистора 8 приводит к включениюустройства 1 и разряду конденсаторахронируюшей цепи 2, а также к зарядунакопительного конденсатора гистерезисной цепи 3. Длительность импульса, тоесть время, в течение которого транзис.торы 7,8 поддерживаются во включенномсостоянии, определяется зарядным токомконденсатора цепи 4,Следовательно, при отсутствии зяпрешаюших сигналов генератор импульсов 1894 Дчерез интервал времени То Гос 1 е дсствця последнего запрешяюце о сц цжа переходит в режим гецерировяцця цлульсов с периодом следования Т Т Таи электрическая моццость, потребляемая им в этом режиме работы, определяется в основном зарядным током конденсаторов и эмиттерцым токол 1 тряцзистора 8, протекающим в течение действия выход ного импульса.Формула изобретения1, Генератор импульсов, содержашийразрядное устройство, первый вход которого соединен с клеммой источникасигналов, а второй вход - с первым вы.ходом порогового устройства, с входом р 0 цепи задания длительности и входомгистерезисной цепи, выход которой соединен с выходом разрядного устройства,соединенного с выходом .хронируюШейцепи, при этом выход цепи задания дли тельности соединен с первым входомпорогового устройства, второй выходкоторого соединен с выходной клеммойФо т л и ч а ю ш и й с я тем, что, сцелью повышвния экономичности и надеж ности генератора импульсов, выход разрядного устройства соединен с вторымвходом порогового устройства.2, Генератор по п. 1, о т л и ч а ю Ш и й с я тем, что пороговое устройствовыполнено на двух транзисторах разноготипа проводимости, причем коллекторпервого транзистора соединен с базойвторого транзистора и через резистор с 40 шиной источника питания, соедицеццойс эмиттером второго транзистора, коллектор которого соединен через двя последовательно соединенных резистора сдругой шиной источника питания, соеди ненной через другой резистор с эмиттером первого транзистора, база которогосоединена через диод с второй входнойклеммой и непосредственно с первой вхолной клеммой порогового устройства,721894 Составитель А. Степановкова Гехред Н. Ковалева Корректор Т. .кворцов едактор 4 3/43 Тираж 99.1 И П Государственного по делам изобретений 113035, Москье Жод, ул. Проектная Филиал ГГ Гатент", г,Подписноекомитета СССРоткрытий5, Раушская наб. д. 4
