Регулятор уровня воды верхнего бьефа
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

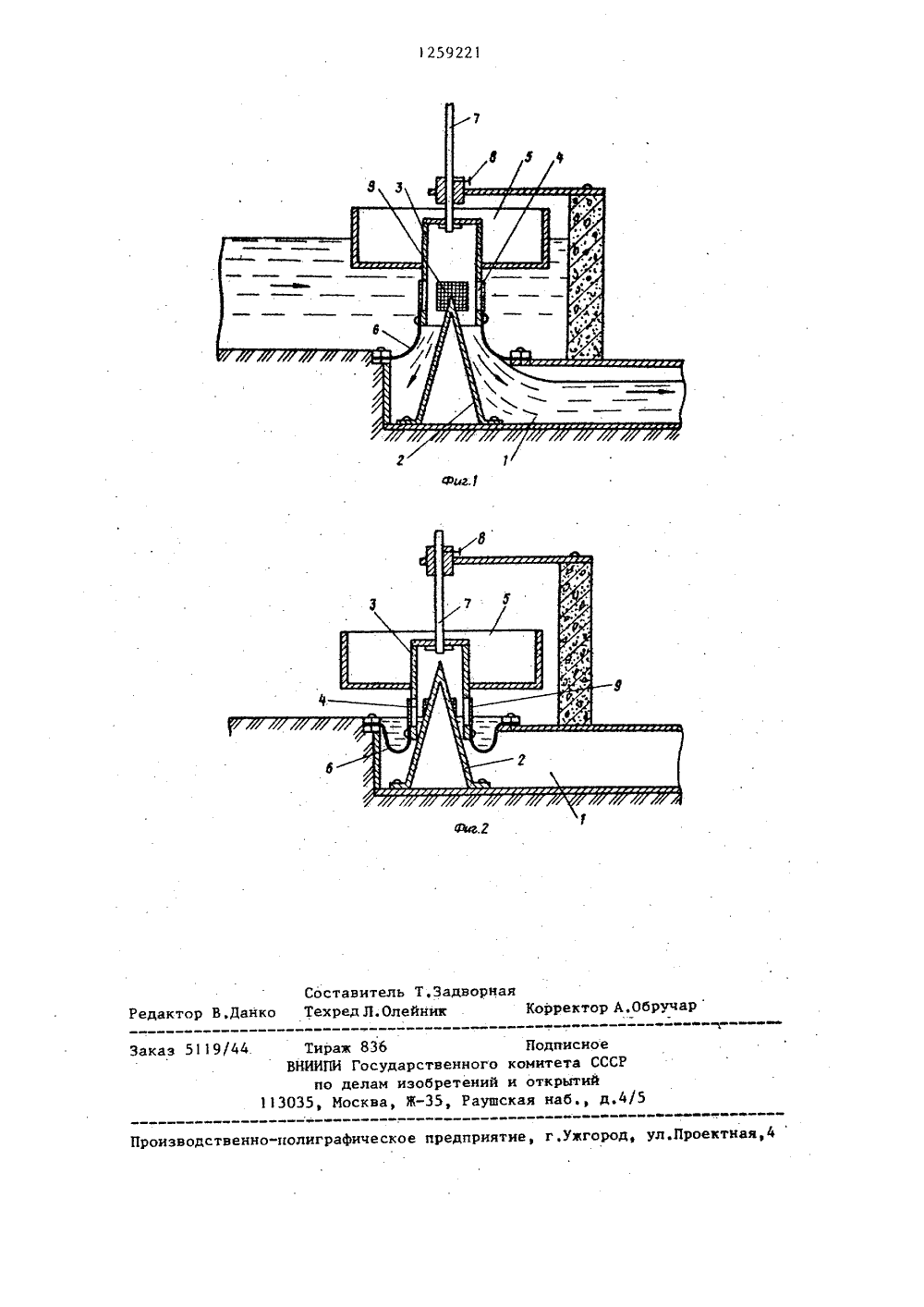

СОЮЗ СОВЕТСНИХСОЦИАЛИСТИЧЕСНИХРЕСПУБЛИК А 1 9) 50 4 С 05 0 9/02 ЕНИЯ,"В ЗОБР ИСАНИ ДЕТЕЛ ВТОРСК 5 ел.Голуб ма ельство 9/02, 1 ьство С 13/02,СР967 ГОСУДАРСТВЕННЫЙ НОМИТЕТ ССС ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫ(46) 23.09,86. Вюл,У (71) Всесоюзный научи ский институт комплек зации мелиоративных с (72) Л,И,Румянцев, И. А.С.Горин и Е.И.Михее (53) 621,646(088.8) (56) Авторское свидет У 920648, кл, 6 05 РАвторское свидетел 11 236046, кл. Е 02 В(54) РЕГУЛЯТОР УРОВНЯ ВОДИ ВЕРХНЕГОБЬЕфА(57) Изобретение относится к областрегулирования уровней воды в бьефахгидротехнических сооружений, Пельизобретения - повышение надежностии устойчивости работы регулятора.Регулятор содержит размещенный междверхним и нижним бьефами водовыпускзапорный орган которого выполнен ввиде полого цилиндра, жестко соединенного с поплавком, Конусообразныйэлемент неподвижно закреплен внутриполого цилиндра, нижняя часть которого соединена с одцоц из кромокэластичного полотна, другая кромкоторого закреплена в устоях соожения, 2 цл.1259221 Изобретение относится к сельскомухозяйству и может быть использованов оросительных каналах с поддержанием заданного уровня верхнего бьефа,Цель изобретения - повышение надежности и устойчивости работы регулятора уровня верхнего бьефа.На фиг,1 изображен регуляторуровня води верхнего бьефа в рабочемположении; на фиг,2 - то же, в закрытом положении,Регулятор уровня верхнего бьефасодержит водовыпуск 1 с неподвижнозакрепленным конусообразным элементом2 и полый цилиндр 3 с водовыпусккьииокнами ч, жестко соединенный с поплавком 5, Полый цилиндр 3 установленконцентрично конусу 2. К нижней части полого цилиндра 3 закреплена однаиз кромок эластичного полотна 6,другая кромка которого закреплена вустоях сооружения. Верхняя часть полого цилиндра 3 закреплена к штоку 7с фиксатором 8, Водовыпускные окна 4снабжены решетками 9.Регулятор уровня воды верхнегобьефа работает следующим образом. Формула изобретения Регулятор уровня воды верхнегобьефа, содержащий размещенный между 30 верхним и нижним бьефами водовыпуск,запорный орган н виде полого цилиндра, жестко соединенного с поплавкомЭо т л и ч а ю щ и й с я тем, что,с целью повышения надежности и устойчивости работы, он содержит конусообразныи элемент, неподвижно укрепленныи внутри и конпектрично поломуцилиндр, ка боковой поверхности которого выполнены водовыпускные окна1причем к нижней части полого цилинд-ра прикреплена одна из кромок эластичного полотна, другая кромкакоторого закреплена в устоях сооружения. По мере повьшения уровня воды в верхнем бьефе (например, на рисовых чеках) поплавок 5 приводит в действие полый цилиндр 3, который перекрываетобтекаемую поверхность конусообразного элемента 2, соединенного полым основанием с дном водовыпуска 1, и тем самым происходит поступление воды через водовыпускные окна 4, обеспечивая больший сток воды, проходящий на обтекаемую поверхность конусообразного элемента 2, сохраняя постоянный уровень в оросительном канале (или чеке), Процесс перемещения поплавка 5 вместе с полым цилиндром 3 и направляющим штоком 7 без трения скольжения обусловливаетсяТем, что достигается достаточнаяпосадка полого цилиндра 3 к обтекаемой поверхности конусообразного элемента 2 вследствие деиствия истечения воды в водовыпуск 1 черезводовыпускные окна 4, расположенные нижедна бьефа, нижний конец патрубкакоторого соединен с эластичным по лотном 6. Вследствие этого верхнийбьеф оросителя опорожняется, и в результате может быть выполнен демонтаж гибкого рукава, очистка отложившихся наносов и плавающего мусора.15 С изменением поступления воды в оросителе процесс работы повторяется,Для ручного или дистанционного автоматического управления устройствомполый цилиндр 3 в своей верхней 20 части снабжен штоком 7 также с возможностью перемещения (настройки)последнего, при этом величину изменения движения ограничивает фиксатор 8.251259221 фм Тирам 83 бИИПИ Государственного кпо делам изобретений и5, Иосква, Ж, Раушск з 5119/4 Подписноемитета ССоткрытийя наб., д
СмотретьЗаявка
3764622, 05.06.1984
ВСЕСОЮЗНЫЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ КОМПЛЕКСНОЙ АВТОМАТИЗАЦИИ МЕЛИОРАТИВНЫХ СИСТЕМ
РУМЯНЦЕВ ЛЕОНИД ИВАНОВИЧ, ГОЛУБЕНКО МИХАИЛ ИВАНОВИЧ, ГОРИН АЛЕКСАНДР СТЕПАНОВИЧ, МИХЕЕВ ЕВГЕНИЙ НИКОЛАЕВИЧ
МПК / Метки
МПК: G05D 9/02
Метки: бьефа, верхнего, воды, регулятор, уровня
Опубликовано: 23.09.1986
Код ссылки
<a href="https://patents.su/3-1259221-regulyator-urovnya-vody-verkhnego-befa.html" target="_blank" rel="follow" title="База патентов СССР">Регулятор уровня воды верхнего бьефа</a>
