Генератор импульсов

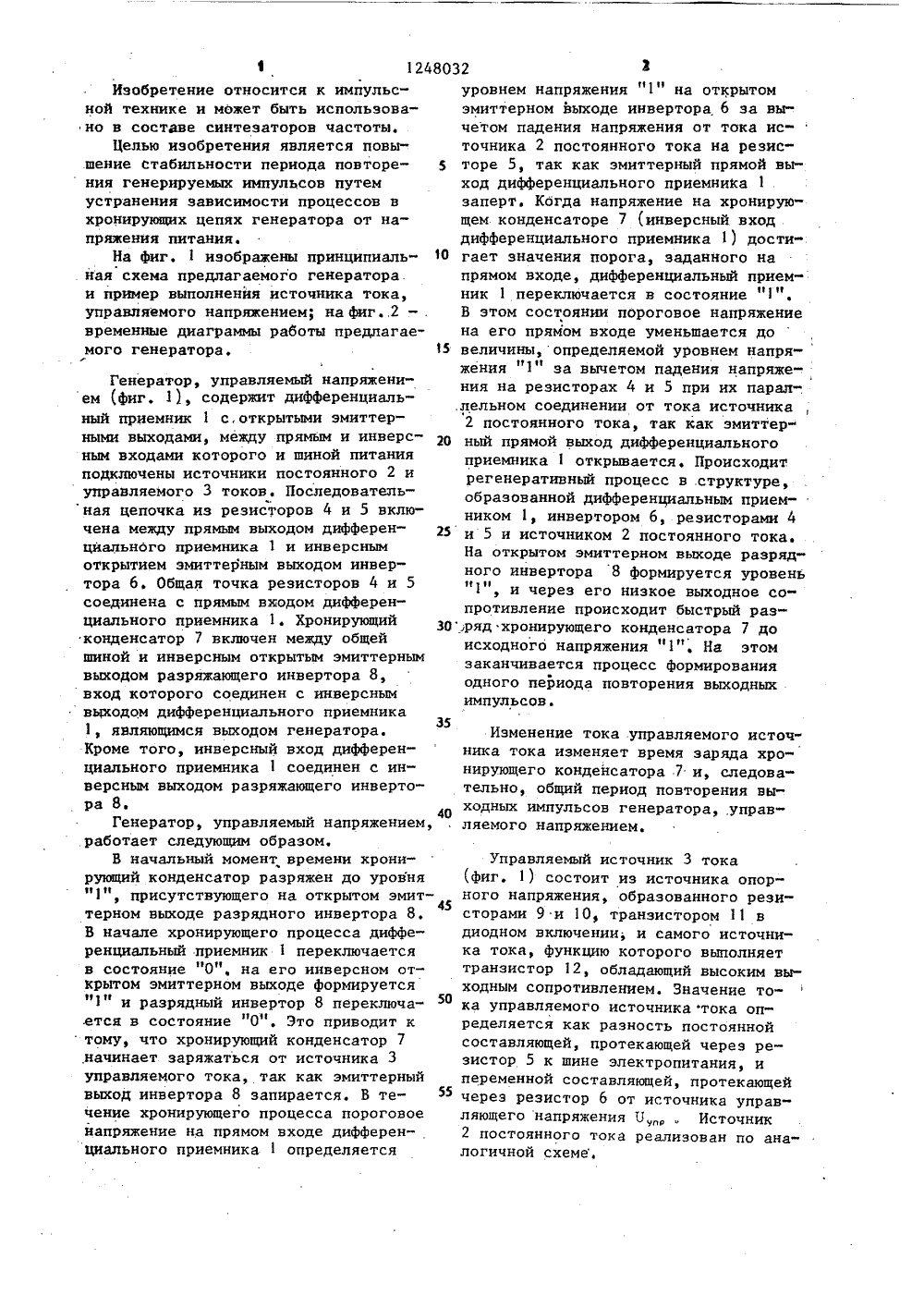

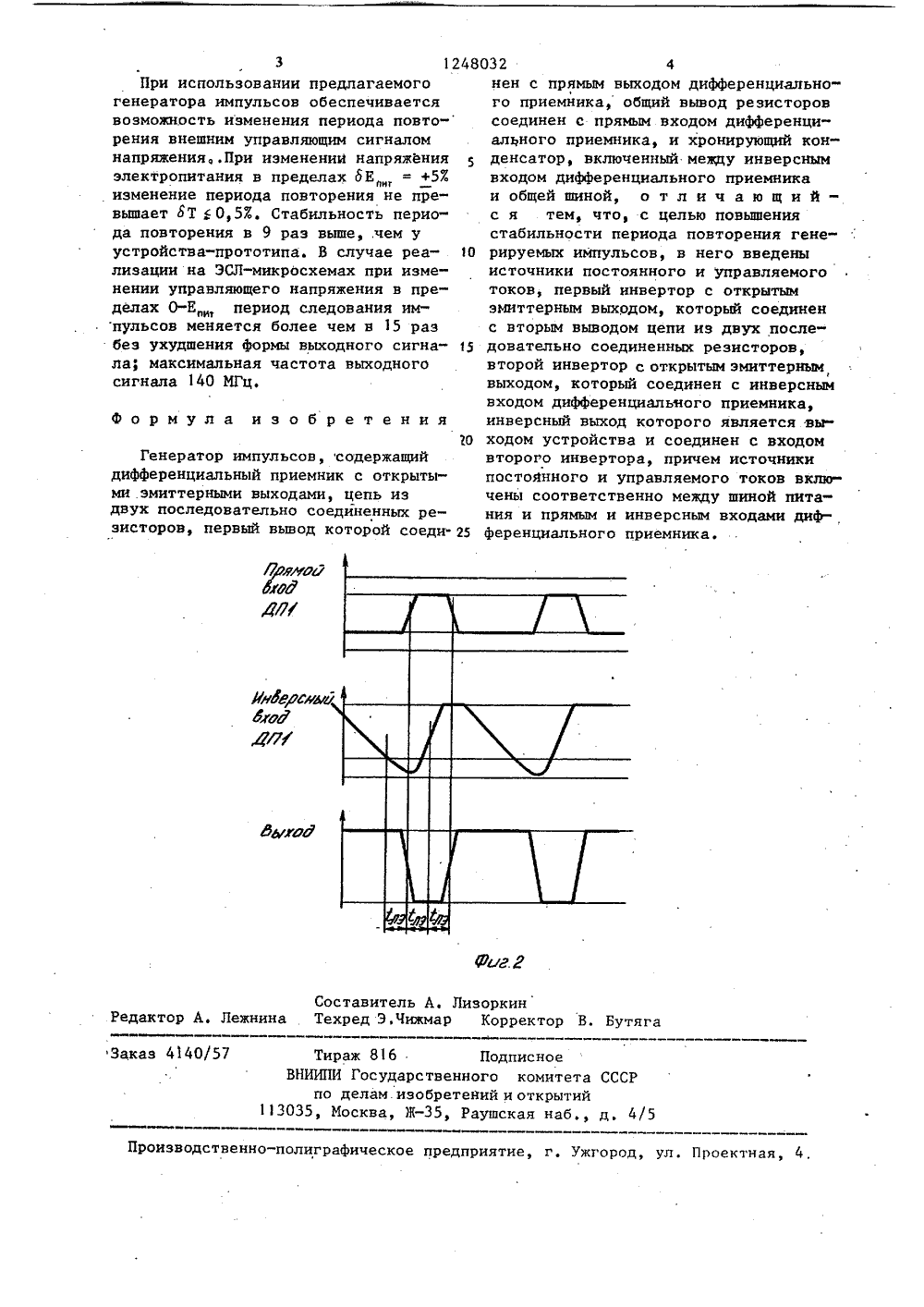

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК Я 012480 А 1 НИЯ ОПИСАНИЕ ИЗОБРЕ АВТОРСКОМУ СВИДЕТЕЛЬСТВУ)3; 13 тока 2 и управляемого тока 3, разряжающий инвертор 8, Управляемый источник тока 3 состоит из источника опорного напряжения и источника тока Источник опорного напряжения образован резисторами 9, 10, транзисторби 11 в диодном включении. Транзистор 12 с высоким выходным сопротивлением является источником тока. Источник постоянного тока 2 реализован по аналогичной схеме. .Техническим преимуществом данного устройства является получение возможности изменения периода. повторения внешним управляющим сигналом напряжения. В случае ,реализации на ЭСЛ-микросхемах при и менении управляющего напряжения в пределах О-Е, период следования импульсов меняется более чем в 15 раз без ухудшения формы выходного сигнала. Максимальная частота выходногосигнала 140 МГц. 2 ил. з ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ(57) Устройство относится к областиимпульсной техники. Генератор, управляемый напряжением, используетсяв составе синтезаторов частоты. Целью изобретения является повышениестабильности периода повторения генерируеьщх импульсов путем устранениязависимости процессов в хронирующихцепях генератора от напряжения питания. Дпя этого в устройство,содержащее дифференциальный приемник 1 слткрытыми эмиттерными выходами, ре-.зисторы 4, 5, хронирующий конденсатор 7, введены источники постоянного 11 4 Н 03 К 3/023 3/21248032 3 О 5 20 25 35401 45 50 55 Изобретение относится к импульсной технике и может быть использовано в составе синтезаторов частоты.Целью изобретения является повы.шение стабильности периода повторения генерируемых импульсов путем устранения зависимости процессов в хронирующих цепях генератора от напряжения питания.На фиг. 1 изображены принципиальйая схема предлагаемого генератора. и пример выполнения источника тока, управляемого напряжением; на фиг 2 - временные диаграммы работы предлагаемого генератора. Генератор, управляемый напряжением (фиг. 1), содержит дифференциальный приемник 1 с,открытыми эмиттерными выходами, между прямым и инверсным входами которого и шиной питанияподключены источники постоянного 2 иуправляемого 3 токов. Последовательиная цепочка из резисторов 4 и 5 включена между прямым выходом дифференциального приемника 1 и инверснымоткрытием эмиттерным выходом инвертора 6. Общая точка резисторов 4 и 5соединена с прямым входом дифференциального приемника 1. Хронирующийконденсаторвключен между общейшиной и инверсным открытым эмиттернымвыходом разряжающего инвертора 8,вход которого соединен с инверснымвцходом дифференциального приемника1, являющимся выходом генератора.Кроме того, инверсный вход дифференциального приемника 1 соединен с инверсным выходом разряжающего инвертора 8.Генератор, управляемый напряжениемработает следующим образом,В начальный момент времени хронирующий конденсатор разряжен до уровняприсутствующего на открытом эмиттерном выходе разрядного инвертора 8.В начале хронирующего процесса дифференциальный приемник 1 переключаетсяв состояние "О", на его инверсном открытом эмиттерном выходе формируется"1" и разрядный инвертор 8 переключа.ется в состояние "О". Это приводит ктому, что хронирующий конденсатор 7.начинает заряжаться от источника 3управляемого тока, так как эмиттерныйвыход инвертора 8 запирается. В течение хронирующего процесса пороговоенапряжение на прямом входе дифференциального приемника 1 определяется уровнем напряжения "1" на открытомэмиттерном выходе инвертора 6 за вычетом падения напряжения от тока источника 2 постоянного тока на резисторе 5, так как эмиттерный прямой выход дифференциального приемника 1заперт. Когда напряжение на хронирующем конденсаторе 7 (инверсный вход дифференциального приемника 1) достигает значения порога, заданного напрямом входе, дифференциальный приемник 1 переключается в состояние "1".В этом состоянии пороговое напряжениена его прямом входе уменьшается довеличины,определяемой уровнем напряжения "1" за вычетом падения напряжения на резисторах 4 и 5 при их параллельном соединении от тока источника 2 постоянного тока, так как эмиттерный прямой выход дифференциального приемника 1 открывается. Происходит. регенеративный процесс в структуре, образованной дифференциальным приемником 1, инвертором 6, резисторами 4 и 5 и источником 2 постоянного тока. На открытом эмиттерном выходе разрядного инвертора 8 формируется уровень И 111 , и через его низкое выходное сопротивление происходит быстрый раз 30 ряд хронирующего конденсатора 7 до исходного напряжения "1". На этом заканчивается процесс формирования одного периода повторения выходных импульсов.Изменение тока управляемого источника тока изменяет время заряда хронирующего конденсатора 7 и, следовательно, общий период повторения выходных импульсов генераторауправляемого напряжением. Управляемый источник 3 тока(фиг. 1) состоит из источника опорного напряжения, образованного резисторами 9 и 10, транзистором 11 в диодном включении; и самого источника тока, функцию которого выполняет транзистор 12, обладающий высоким выходным сопротивлением. Значение тока управляемого источника тока определяется как разность постоянной составляющей, протекающей через резистор 5 к шине электропитания, и переменной составляющей, протекающей через резистор 6 от источника управляющего напряжения 0, . Источник 2 постоянного тока реализован по аналогичной схеме.изобретенияЮ Формула гЮУОСР Составитель А, ЛизоркинРедактор А. Лежнина Техред Э.Чижмар Корректор В. Бутяга Заказ 4140/ ираж 8ИПИ Гос о дела писноекомитета ССи открытийкая наб., д. Н дарственного изобретеНий , Ж, Рауш 13035 кв олиграфическое предприятие, г, Ужгород, ул. Проектная, 4 оизводстве 3 1248При использовании предлагаемого генератора импульсов обеспечивается возможность изменения периода повто- рения внешним управляющим сигналом напряжения,.При изменении напряжения электропитания в пределах 6 Е, = +53 изменение периода повторения не превышает оТ с 0,53. Стабильность периода повторения в 9 раз выше, .чем у устройствапрототипа. В случае реа лизации на ЭСЛ-микросхемах при изменении управляющего напряжения в пределах О-Е, период следования импульсов меняется более чем в 15 раз беэ ухудшения формы выходного сигна ла; максимальная частота выходного сигнала 140 МГц. Генератор импульсов, содержащий дифференциальный приемник с открытыми .эмиттерными выходами, цепь иэ двух последовательно соединенных резисторов, первый вывод которой соеди 032 4нен с прямым выходом дифференциального приемника, общий вывод резисторов соединен с прямым входом дифференциального приемника, и хронирующий конденсатор, включенный между инверсным входом дифференциального приемника и общей шиной, о т л и ч а ю щ и йс я тем, что, с целью повышения стабильности периода повторения генерируемых импульсов, в него введены источники постоянного и управляемого токов, первый инвертор с открытым эмиттерным выходом, который соединен с вторым выводом цепи из двух последовательно соединенных резисторов, второй инвертор с открытым эмиттерным выходом, который соединен с инверсным входом дифференциального приемника, инверсный выход которого является выходом устройства и соединен с входом второго инвертора, причем источники постоянного и управляемого токов включены соответственно между шиной питания и прямым и инверсным входами дифференциального приемника.
