Генератор импульсов пилообразной формы
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1164869
Авторы: Ковтуненко, Мизев, Сидоренко, Сикорский, Тишин
Текст

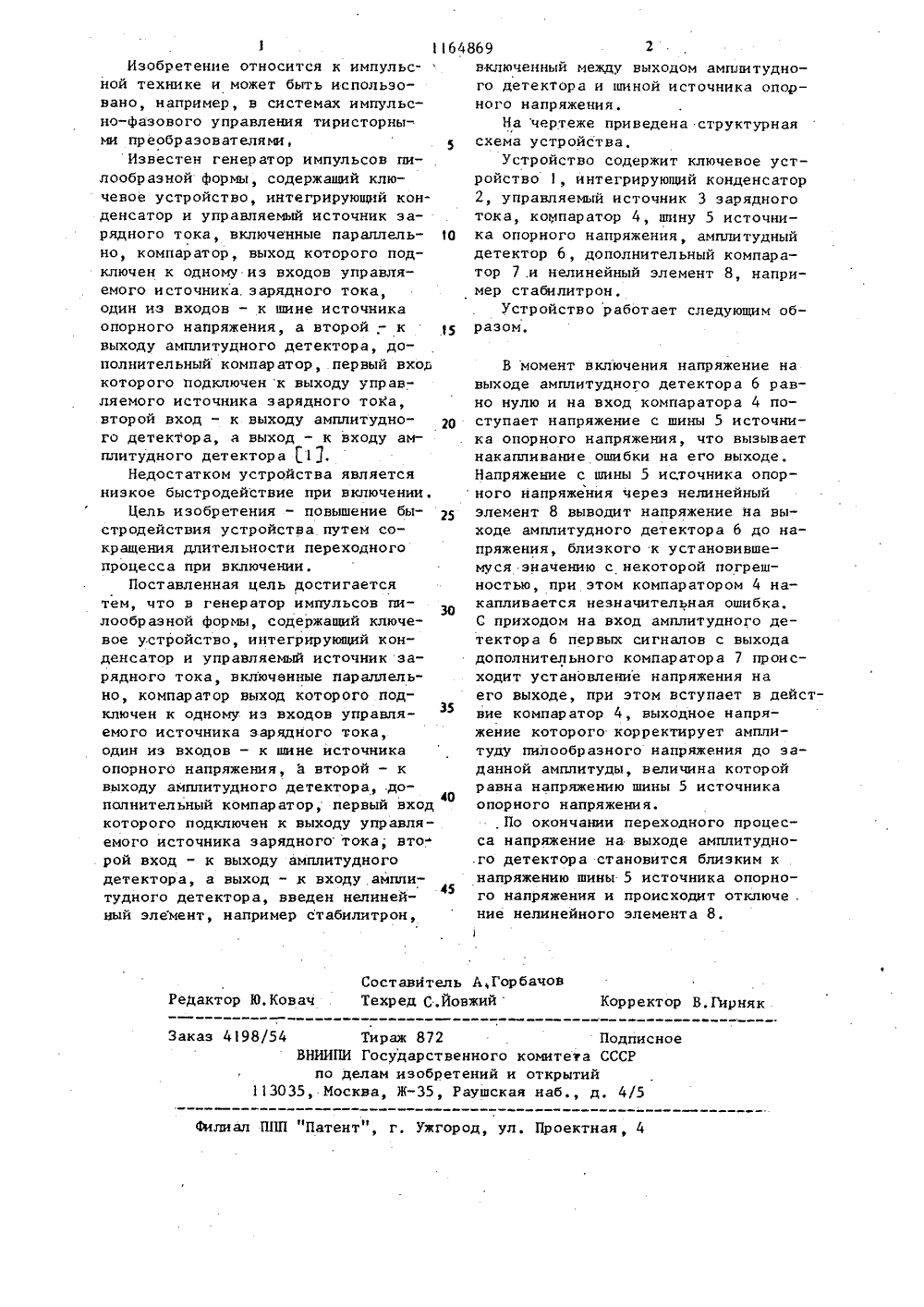

,1 1(5) Н 03 К 4/50 ГОСУДПО ДЕЛ ЛЬ ид ненко,Си Л.Л ЕННЫЙ КОМИТЕТ СССР, ЗОБРЕТЕНИЙ И ОТНРЫТИЙ ОПИСАНИЕ ИЗОБ М АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(56) 1. Авторское свидетельство СССР У 617815, кл. Н 03 К 4/50, 08.12.75,(54) (57) ГЕНЕРАТОР ИМПУ ОБРАЗНОЙ фОРИЫ по авт.св о тли ч ающий с я с целью повышения быстрод путем сокращения длительн ходного процесса при вклю него введен нелинейный эл пример стабилитран, включ ду выходом амппитудного д и шиной источника опорног ния. СОВ ПИЛО,В 67815тем, что,ействияости перечении, вемент, наенный межетекторао напряже64869 2 5 0 15 20 25 35 40 45 Составитель Ь,ГорбачовТехред С,йовжийКорректор В,Гирняк Редактор Ю.Ковач Заказ 4198/54 Тираж 872 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5Филиал ППП "Патент", г. Ужгород, ул, Проектная, 4 1Изобретение относится к импульсной технике и может быть использовано, например, в системах импульсно-фазового управления тиристорными преобразователями,Известен генератор импульсов пилообразной формы, содержащий ключевое устройство, интегрирующий конденсатор и управляемый источник зарядного тока, включенные параллельно, компаратор, выход которого подключен к одному из входов управляемого источника. зарядного тока,один иэ входов - к шине источникаопорного напряжения, а второй . - квыходу амплитудного детектора, дополнительный компаратор, первый входкоторого подключен к выходу управляемого источника зарядного тоКа,второй вход - к выходу амплитудного детектора, а выход - к входу амплитудного детектора 11.Недостатком устройства являетсянизкое быстродействие при включении .Цель изобретения - повышение быстродействия устройства путем сокращения длительности переходногопроцесса при включении.Поставленная цель достигаетсятем, что в генератор импульсов пилообразной формы, содержащий ключевое устройство, интегрирующий конденсатор и управляемый источник зарядного тока, включенные параллельно, компаратор выход которого подключен к одному из входов управляемого источника зарядного тока,один из входов - к шине источникаопорного напряжения, а второй - квыходу амплитудного детектора, дополнительный компаратор, первый входкоторого подключен к выходу управляемого источника зарядного тока; второй вход - к выходу амплитудногодетектора, а выход - к входу амплитудного детектора, введен нелинейный элемент, например стабилитрон,включенный между выходом амплитудного детектора и шиной источника опорного напряжения.На чертеже приведена структурная схема устройства,Устройство содержит ключевое устройство 1, интегрирующий конденсатор 2, управляемый источник 3 зарядного тока, компаратор 4, шину 5 источника опорного напряжения, амплитудный детектор 6, дополнительный компаратор 7,и нелинейный элемент 8, например стабилитрон,Устройство работает следующим образом. В момент включения напряжение на выходе амплитудного детектора 6 равно нулю и на вход компаратора 4 поступает напряжение с шины 5 источника опорного напряжения, что вызывает накапливание ошибки на его выходе. Напряжение с шины 5 источника опорного напряжения через нелинейный элемент 8 выводит напряжение на выходе амппитудного детектора 6 до напряжения, близкого к установившемуся значению с некоторой погрешностью, при этом компаратором 4 накапливается незначительная ошибка, С приходом на вход амплитудного детектора б первых сигнапов с выхода дополнительного компаратора 7 происходит установление напряжения на его выходе, при этом вступает в действие компаратор 4, выходное напряжение которого корректирует амплитуду пилообразного напряжения до заданной амплитуды, величина которой равна напряжению шины 5 источника опорного напряжения.. По окончании переходного процесса напряжение на выходе амплитудно.го детектора становится близким к напряжению шины 5 источника опорного напряжения и происходит отключе . ние нелинейного элемента 8.
СмотретьЗаявка
2885430, 25.02.1980
ПРЕДПРИЯТИЕ ПЯ А-7992
МИЗЕВ ВЛАДИМИР АЛЕКСАНДРОВИЧ, КОВТУНЕНКО АНАТОЛИЙ ПАВЛОВИЧ, ТИШИН ИВАН ПЕТРОВИЧ, СИКОРСКИЙ ВЛАДИМИР ЛЕОНИДОВИЧ, СИДОРЕНКО ВЛАДИМИР АЛЕКСЕЕВИЧ
МПК / Метки
МПК: H03K 4/501
Метки: генератор, импульсов, пилообразной, формы
Опубликовано: 30.06.1985
Код ссылки
<a href="https://patents.su/2-1164869-generator-impulsov-piloobraznojj-formy.html" target="_blank" rel="follow" title="База патентов СССР">Генератор импульсов пилообразной формы</a>
