Система автоматического регулирования температуры пылесмеси за мельницей

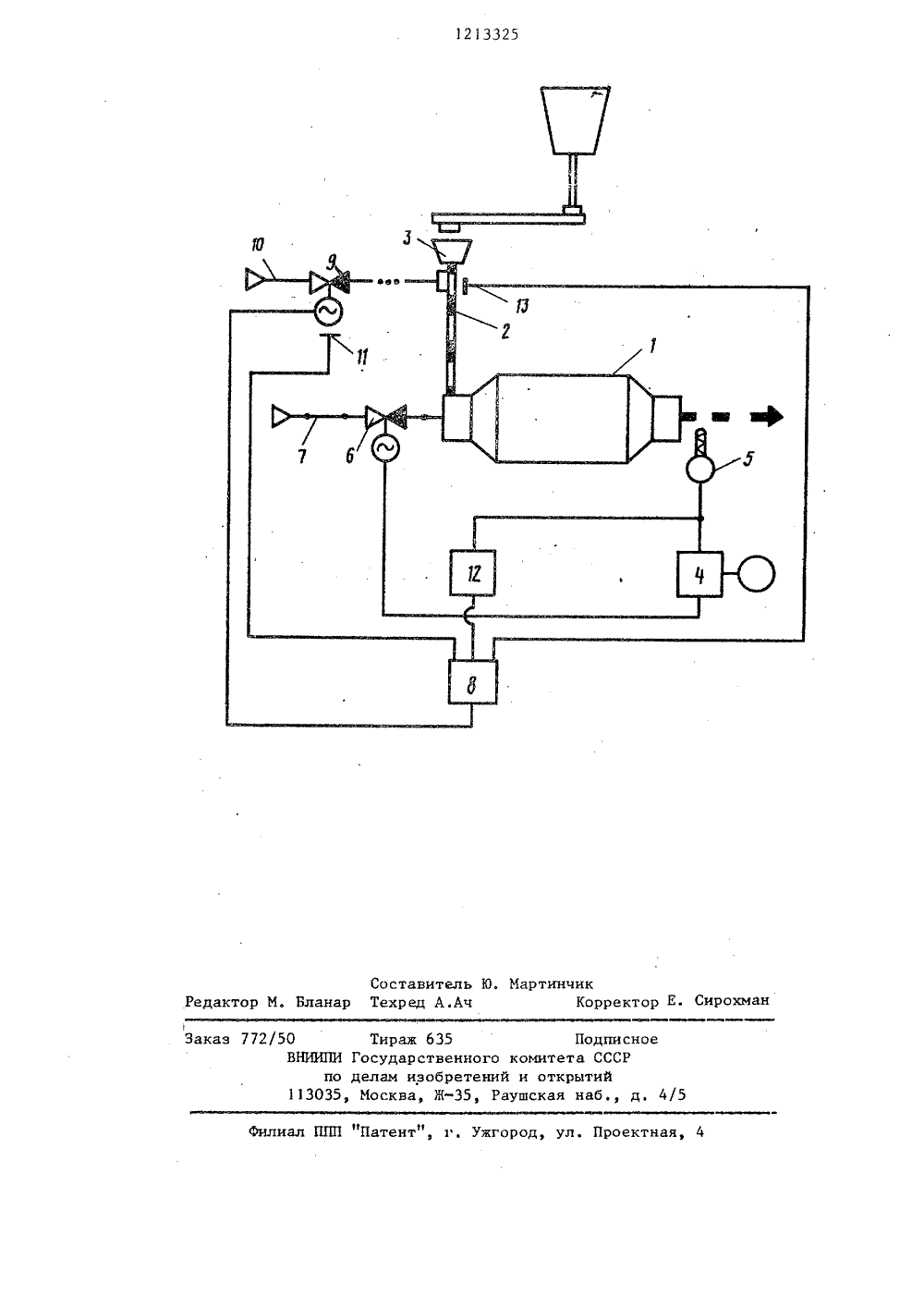

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСНИХРЕСПУБЛИК 19) 01) ЕЛЬСТВУ 4-0 лавГОСУДАРСТВЕННЫИ КОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЬ 1 ТИ САНИЕ ИЗОБР АВТОРСКОМУ СВ(56) Автоматизация пылесистемпробункером и шаровыми барабанмельницами: Сборник. М,; Союзэнерго ОРГРЭС, 1962, с. 15-21,Авторское свидетельство СССФ 1147431, кл. В 02 С 25/00,54) (57) СИСТЕМА АВТОМАТИЧЕСКОГО ЕГУЛИРОВАНИЯ ТЕМПЕРАТУРЫ ПЫЛЕСМЕСИ А МЕЛЬНИЦЕЙоборудованной подсушиателем, подключенным к питателю сы ого угля, содержащая регулятор температуры пылесмеси с датчиком, соеди"ненным с регулирующим шиберомна линии сушильного агента, подаваемого в мельницу, регулятор расхода горячего воздуха с регулирующим шибером, установленным в воздуховоде, подключенном к подсушивателю, причем первый вход этого регулятора соединен с датчиком положения регулирующего шибера воздуховода, о т л и ч а ю щ а я с я тем,что, с целью повышения качества регулирования,она дополнительно содержит корректирующий прибор и датчик разрежения в питателе сырого угля, подключенный к второму входу регулятора расхода горячего воздуха, третий вход которого через корректирующий прибор связан с датчиком температуры пылесмеси за мельницей.Изобретение относится к техникеавтоматического регулировавания пы-лесистем с предварительной подсушкой топлива.Цель изобретения - повышениекачества регулирования .На чертеже схематично показанапредлагаемая система,.Система автоматического регулиро- вания температуры пылесмеси за мельницей 1, оборудованной подсушивателем 2, подключенным к питателю 3 сырого угля, содержит регулятор температуры пыпесмеси за мельницей с датчиком 5, соединенным с регулирующим шибером 6 на линии 7 сушильного агента подаваемого в мельницу 1. Система имеет также регулятор 8 расхода горячего воздуха, связанный на выходе с регулирующим шибером 9 установленнъм в воздуховоде 10, под" ключенном к подсушивателю 2. Первый вход регулятора 8 соединен с датчи. ком 11 положения регулирующего шибера 9 воздуховода 10. Система содержит также корректирующий прибор 12 и датчик 13 разрежения в питателе 3 сырого угля, подключенный к второму входу регулятора 8 расхода горя" чего воздуха третий вход которого связан через корректирующий прибор 12 с датчиком 5 температуры пыле- смеси за мельницей 1.Система работает следующим образомПри ухудшении качества топлива 1 при увеличении его влажности температура,пылесмеси за мельницей падает, регулятор 4 температуры воздействуя на регулируопий шибер 6 в сторону открытий, начинает увеличивать подачу сушильного агента по линии 7 в мельницу 1. Одновременно валлу: ьс от датчика 5 температуры через корректирующий прибор 12 посту пает на регулятор 8 расхода, который воздействует на регулирующий шибер 9 в сторону увеличения расхоа горячего ьоздуха: Происходит более лнтенсив ое подсушивалие топлва 1 поступающего в питатель 3, и толли=во попадает в подсушиватсль 2 с бо.ее низким процентом влажн сти,. Згорой ьхоц регулятора н расходагоГячего воздуха связан с датчиком :.э разрежеэти и харак-е== зует изменен.:. 1 эасхода сырого угля, ,годаваемого в мельницу 1 и косвенно температуру тоялвовоздуой смеси на входе в че.ьниу , Так кас импульс от даэчика 5 температуры является инерционным, в связи с большой аккумулирующей сгособностью барабана мельницы 1, то регулятор Я расхода горячего воздуха в первый момент време нн работает только от цатчика 13 по разрежению. С изменением расхода сырого угля изменяется расход горячего воздуха для предварительной иодсушки, что способствует стабилизапил температуры топливовозцушнойвхопе з мечь" 1довагельно, и тепе 1 эаурн пылесмеси за и в .льницей Одноьременное поступле. лис,импульса от датчика 5 температуры на регулятор 1 температуры и регулятор 8 расхоца привоцит к увеличени 0 обцего козффициента усиления 5 к повышению гочности регулироьания и бькэтродействия систел:1 регулиоова- ГР яТираж б 35 Подписное НИИПИ Государственного комитета СССР по делам изобретений и открытий 3035, Москва, Ж, Раушская наб., д. 4/
