Устройство для автоматической переадресации вызовов

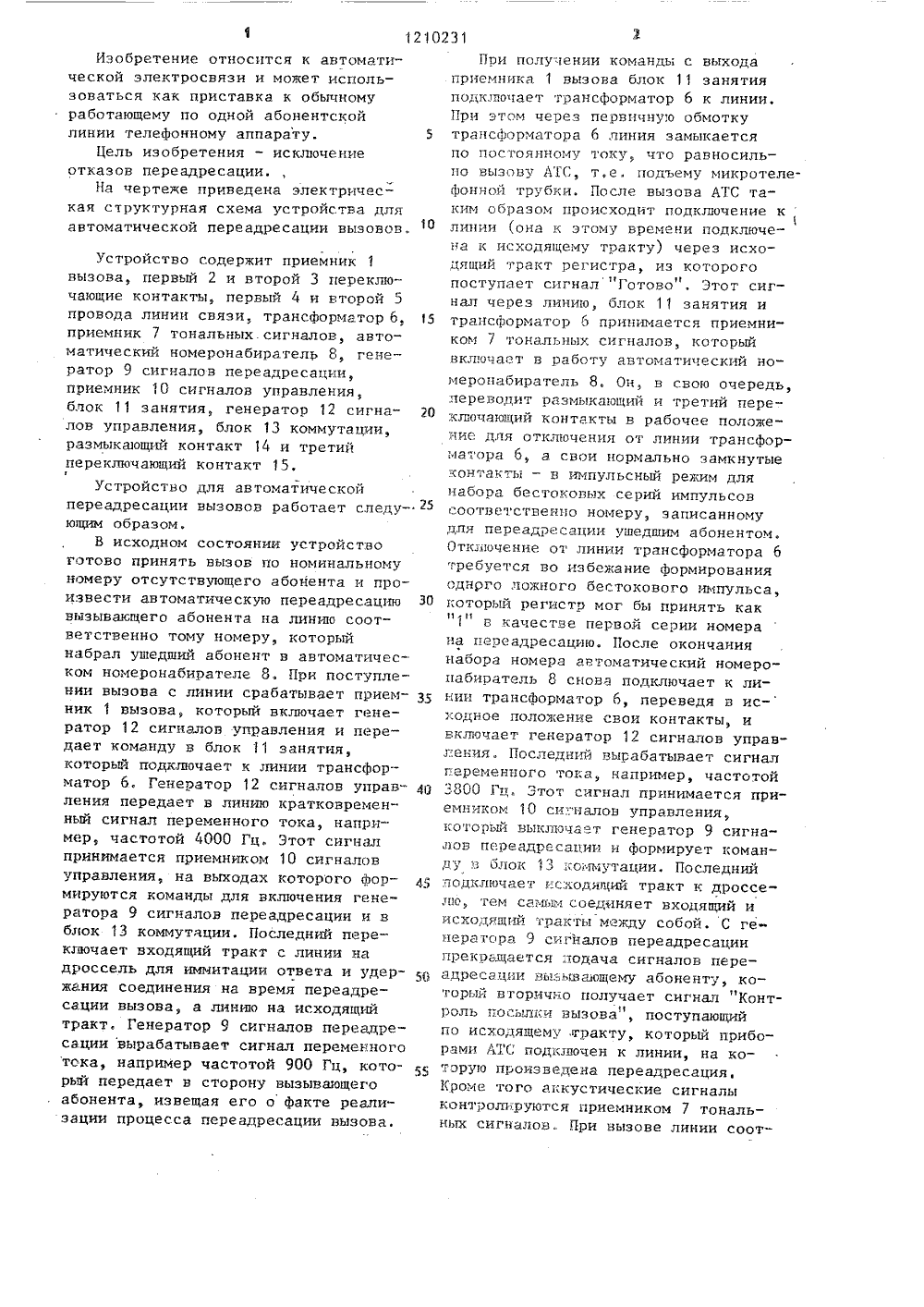

(71) Ленинградскийкий институт связиВруевича(56) Авторское свВ 557512, кл. Н 04Авторское свидеВ 584771, кл. Н 04 ектротехничеспроф.М.А.Бонч" И,Ю. Потапов 8.8)идетельство СССРМ 3/54, 1977.ельство СССРМ 3/54, 1979. ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ(54) УСТРОЙСТВО ДЛЯ АВТОМАТИЧЕСКОЙПЕРЕАДРЕСАЦИИ ВЫЗОВОВ .(57) Изобретение относится к автоматической электросвязи и может использоваться как приставка к обычномуработающему по одной абонентской линии телефонному аппарату. Исключаются отказы переадресации. Устройствосодержит приемник 1 вызова, трансформатор 6, приемник 7 токальных сигналов, автоматический номеронабиратель 8, генератор сигналов переадресации (ГСП) 9, приемник сигналов управления (ПСУ) 10, блок 11 занятия,генератор сигналов управления(ГСУ) 12, блок 13 коммутацииррипереключающих контакта 2, 3 и 15,размыкающий контак 14 и два провода 4 и 5 линии связи. При поступлении вызова с линии срабатываетприемник 1 вызова, который включаетГСУ 12, передающий в линию сигналпеременного тока, принимаемый ПСУ 10,и передает команду в блок 11 заня"тий, подключающий к линии .трансфор-,матор 6. ПСУ 10 формирует командыдля включения ГСП 9, вырабатывающего сигнал переменного тока, передаваемый в сторону вызывающего абонецта, извещая его о факте реализациипроцесса переадресации вызова, и формирует команды в блок 13 коммутации,переключающий входящий тракт с линиина дроссель для имитации ответа иудержания соединения на время переадресации вызова, а линию - на исходящий тракт, 1 ил.Изобретение относится к автоматической электросвязи и может использоваться как приставка к обычному работающему по одной абонентской линии телефонному аппарату. 5Цель из обретения - исключение отказов переадресации.На чертеже приведена электрическая структурная схема устрайс.тва для автоматической переадресации вызовов,10 Устройство содержит приемник 1вызова, первый 2 и второй 3 переключающие контакты, первый 4 и второй 5провода линии связи, трансформа.тор 6, 15приемник 7 тональных. сигналов, автоматический номеронабиратель 8, генератор 9 сигналов переадресации,приемник 10 сигналов управления,блок 11 занятия, генератор 12 сигналов управления, блок 13 коммутации,размыкающий контакт 1 ч и третийперекгпочающий контакт 15.Устройство для автоматическойпереадресации вызовов работает следу"ющим образом,В исходном состоянии устройствоготово принять вызов по номинальномуномеру отсутствующего абонента и произвести автоматическую переадресацию 30вызывающего абонента на линию соответственно тому номеру, которыйнабрал ушедший абонент в автоматическом номеронабирателе 8, При поступлении вызова с линии срабатывает прием- З 5ник 1 вызова, который включает генератор 12 сигналов управления и передает команду в блок 11 занятия,который падкгпочает к линии трансформатор 6. Генератор 12 сигналов управления передает в линию кратковременный сигнал переменного тока, например, частотой ч 000 Гц. Зтот сигналпринимается приемником 10 сигналовуправления, на выходах которого фор-",мируются команды для включения генератора 9 сигналов переадресации и вблок 13 коммутации. Последний переключает входящий тракт с линии надроссель для иммитации ответа и удержания соединения на время переадресации вызова, а линию на исходящийтракт. Генератор 9 сигналов переадресации вырабатывает сигнал переменноготока, например частотой 900 Гц, которьй передает в сторону вызывающегоабонента, извещая его о факте реализации процесса переадресации вызова. При получении команды с выхода приемника 1 вызова блок 11 занятия подключает трансформатор 6 к линии, При этом через первичну;о обмотку трансформатора 6 линия замыкается по постоянному таку, что равносильпа вызову АТС, т,е. подъему микротелефонной трубки. После вызова АТС таким образом происходит подключение к линии (она к этому времени подключена к исходящему тракту) через исходящий тракт регистра, из которого поступает сигнал Готова , Зтот сигнал через линию, блок 11 занятия и трансформатор 6 принимается приемником 7 тональных сигналов, который включает в работу автоматический номеронабиратель 8. Он, в свою очередь, переводит размыкающий и третий перекгпочающий контакты в рабочее положение для отключения от линии трансформатора 6, а свои нормально замкнутые контакты - в импульсный режим для набора бестокавых серий импульсов соответственно номеру, записанному для переадресации ушедшим абонентом. Отключение от линии трансформатора 6 требуется во избежание формирования однрго ложного бестокового импульса, который регистр мог бы принять какв качестве первой серии номера на переадресацию. После окончания набора номера автоматический номеронабиратель 8 снова подключает к линии трансФорматор 6, переведя в ис- ходное положение свои контакты, и включает генератор 12 сигналов управления., Последний вырабатывает сигнал переменного тока, например, частотой 3800 Гц. Зтот сигнал принимается приемником 10 сигналов управления, который выключает генератор 9 сигналов переадресации и формирует команду в олок 13 коммутации, Последний подключает исходящий тракт к дросселю, тем самь: соединяет входящий и исходящий тракты между собой. С генератора 9 сигналов переадресации прекращается подача сигналов переадре ации вызывающему абоненту, который вторично получает сигнал "Контороль посылки вызова, поступающий по исходящему тракту, который приборами АТС подклочен к линии, на которую произведена переадресация, Кроме того аккустические сигналы контролируются приемником 7 тональных сигналов При вызове линии соотЗаказ 533/60 Тираж 624 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5Филиал ППП "Патент", г. Ужгород, ул, Проектная, 4 ветственно номеру на переадресациюмогут представиться три исхода: вызываемый абонент отсутствует и поэтому не отвечает, вызываемый абонентпо новому номеру занят и после состоявшегося разговора происходит отбой, После длительного неответавызывающий абонент дает отбой, после окончания состоявшегося разговора абоненты также дают отбой. Приэтом, как и при занятости абонентапо новому номеру, с АТС поступаетсигнал Занято . Этот сигнал принимается приемником 7 тональных сигналов, который передает команду вблок 11 занятия и генератор 12 сигналов управления, который посылает влинию кратковременный сигнал переменного тока, например,частотой3600 Гц. Блок 11 занятия отключаетот линии трансформатор 6, а сигналчастотой 3600 Гц принимается приемником 10 сигналов управления. Последний формирует команду в блок 13коммутации, который переводит исходящий и входящий тракты в исходноеположение, и все устройство приведено в состояние готовности снова производить переадресацию вызовов,Формула изобретения Устройство для автоматической переадресации вызовов, содержащее приемник вызова, первый и второй выходы которого через первый и второй переключающие контакты соединены с первым и вторым проводами линии связи соответственно, трансформатор, первый и второй выходы которого соединены соответственно с первым и вторым входами приемника тональных сигналов, первый выход которого соединен 2102314с входом автоматического номеронабирателя, о т л и ч а ю щ е е с я тем,что, с целью исключения отказов переадресации, введены генератор сигналов переадресации, приемник сигналов управления, блок занятия, первыйвход которого соединен с вторым выходом приемника тональных сигналов ипервым входом генератора сигналов1 О управления, второй вход которого соединен с вторым входом блока занятияи выходом приемника вызова, первый ивторой выходы которого соединены спервым и вторым выходами генератора1 сигналов управления и вторым и третьим входами блока занятия соответственно, третий вход генератора сигналов управления соединен с выходомавтоматического номеронабирателя2 О а первый выход блока занятия черезпоследовательно соединенные размыкающий и третий переключающий контакты соединен с первым входом трансформатора, второй вход которого соеди 25 нен с вторым выходом блока занятияи через третий переключающий контактс первым входом трансформатора, апервый и второй входы приемника сигналов управления соединены с первыми вторым проводами линии связи ипервым и вторым выходами блока коммутации соответственно, первый выходприемника сигналов управления соединен с входом генератора сигналовпереадресации, первый и второй выходы которого соединены с первым иФвторым входами блока коммутации соответственно, третий вход блока коммутации соединен с вторым выходом приемника сигналов управления, а третийи четвертый выходы блока коммутациисоединены с первым и вторым проводами линии связи соответственно,
