Датчик для измерения параметров листовых материалов

Номер патента: 1190242

Авторы: Бравер, Гарб, Николаев

ZIP архив

Текст

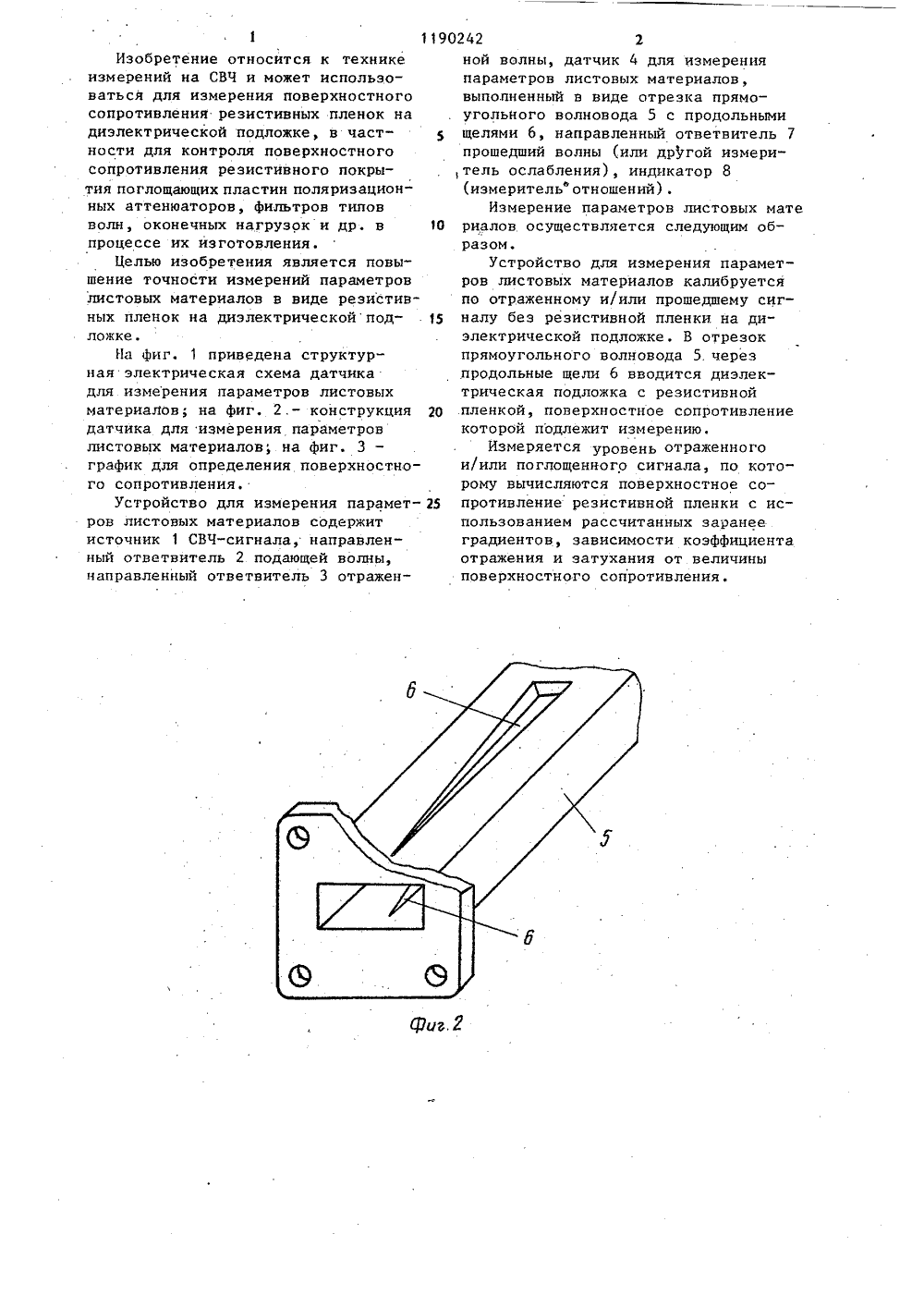

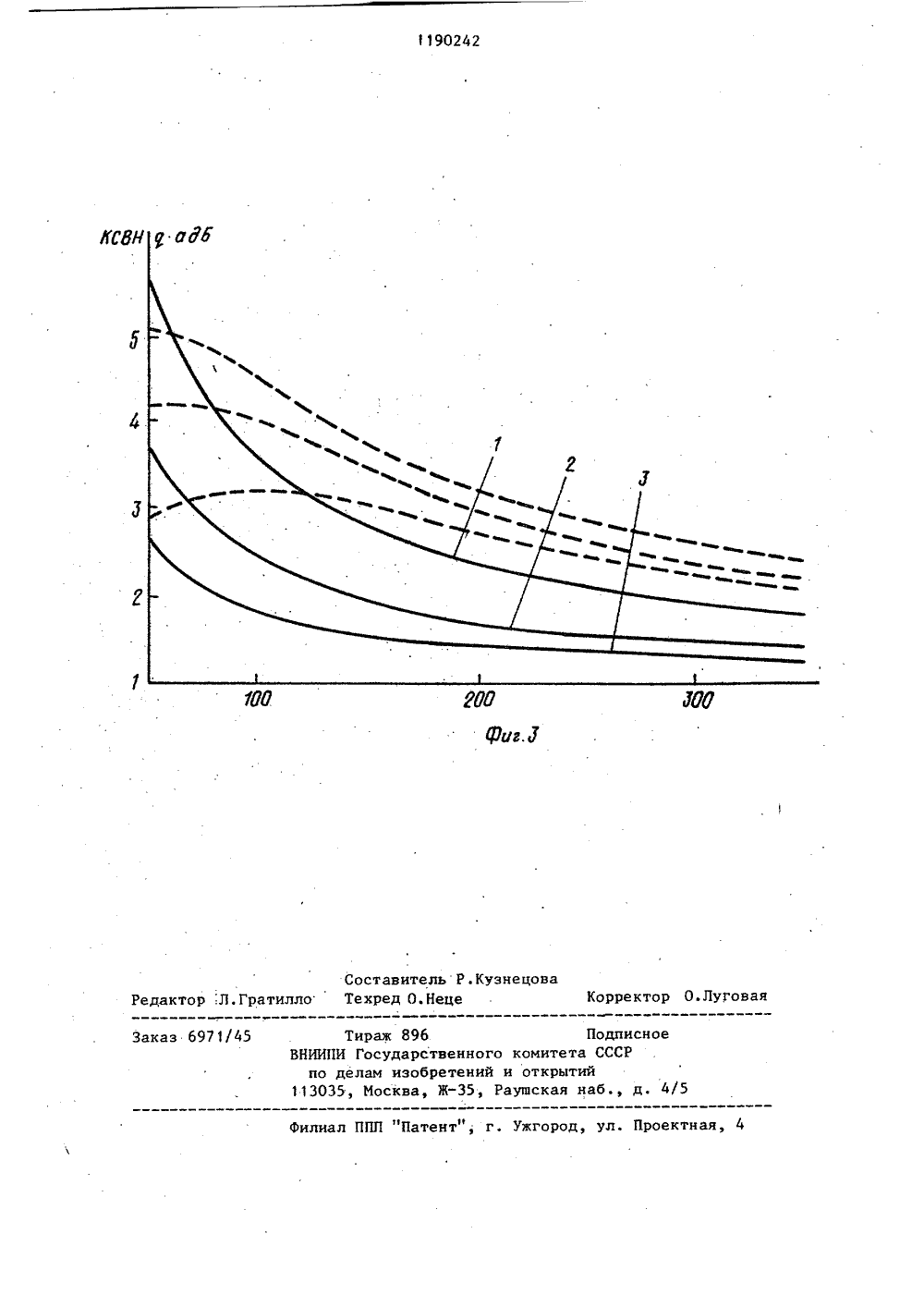

(51)4 С 01 И 22 ПИСАНИЕ ИЗОБРЕТЕНИЯ л. 9 41 Х.Л. Гарб елью по параметро в виде рез рической п еют тр ГОСУДА СТВЕННЦЙ НОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИ(54) (57) ДА МЕТРОВ ЛИС жащий отре вода, в се торого про расположен о т л и ч ТЧИК ДЛЯ ИЗМЕРЕНИЯ ПАРАОВЫХ МАТЕРИАЛОВ, содерок прямоугольного волноединах широких стенок коеэаны продольные щели, ые одна против другой, ю щ и й с я тем, что, ьппения точности измерений листовых материалов стивных пленок на диэлект дложке, продольные щели ольную форму.Изобретение относится к техникеизмерений на СВЧ и может использоваться для измерения поверхностногосопротивления резистивных пленок надиэлектрической подложке, в частности для контроля поверхностногосопротивления резистивного покрытия поглощающих пластин поляризационных аттенюаторов, фильтров типовволн, оконечных нагрузок и др. впроцессе их изготовления.Целью изобретения является повышение точности измерений параметровлистовых материалов в виде резистивных пленок на диэлектрическойподложке,На фиг. 1 приведена структурная электрическая схема датчикадля измерения параметров листовыхматериалов; на фиг. 2. - конструкциядатчика для измерения параметровлистовых материалов; на фиг. 3 -график для определения поверхностного сопротивления.Устройство для измерения параметров листовых материалов содержитисточник 1 СВЧ-сигнала, направленный ответвитель 2 подающей волны,направленный ответвитель 3 отражен 190242 гной волны, датчик 4 для измеренияпараметров листовых материалов,выпопненный в виде отрезка прямоугольного волновода 5 с продольнымищелями 6, направленный ответвитель 7прошедший волны (или другой измери,тель ослабления), индикатор 8(измеритель отношений).Измерение параметров листовых мате10 риалов осуществляется следующим образом.Устройство для измерения параметров листовых материалов калибруетсяпо отраженному и/или прошедшему сиг 15 налу без резистивной пленки на диэлектрической подложке. В отрезокпрямоугольного волновода 5. черезпродольные щели 6 вводится диэлектрическая подложка с резистивной20 .пленкой, поверхностное сопротивлениекоторой подлежит измерению,Измеряется уровень отраженногои/или поглощенного сигнала, по которому вычисляются поверхностное со 25 противление резистивной пленки с использованием рассчитанных заранееградиентов, зависимости коэффициентаотражения и затухания от величиныповерхностного сопротивления.,Гратилло Техред О.Неце Корректор О.Лугов дак Заказ 6911/ Патент",Проектная, 4 Ужгор илиал Т ВНИИПИ по де 113035, аж 896 сударственного км изобретений иосква, Ж, Раув Подписноеитета СССРкрытийкая наб., д. 4/5

Смотреть

Заявка

3465821, 07.07.1982

ПРЕДПРИЯТИЕ ПЯ Р-6856

БРАВЕР ИГОРЬ МОИСЕЕВИЧ, ГАРБ ХОНА ЛЬВОВИЧ, НИКОЛАЕВ ПАВЕЛ ВАСИЛЬЕВИЧ

МПК / Метки

МПК: G01N 22/00

Метки: датчик, листовых, параметров

Опубликовано: 07.11.1985

Код ссылки
