Способ получения ртути из мелкозернистых руд в кипящем слое
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 116770
Авторы: Кулик, Лейзерович, Лившиц, Михайлов, Нагний
Текст

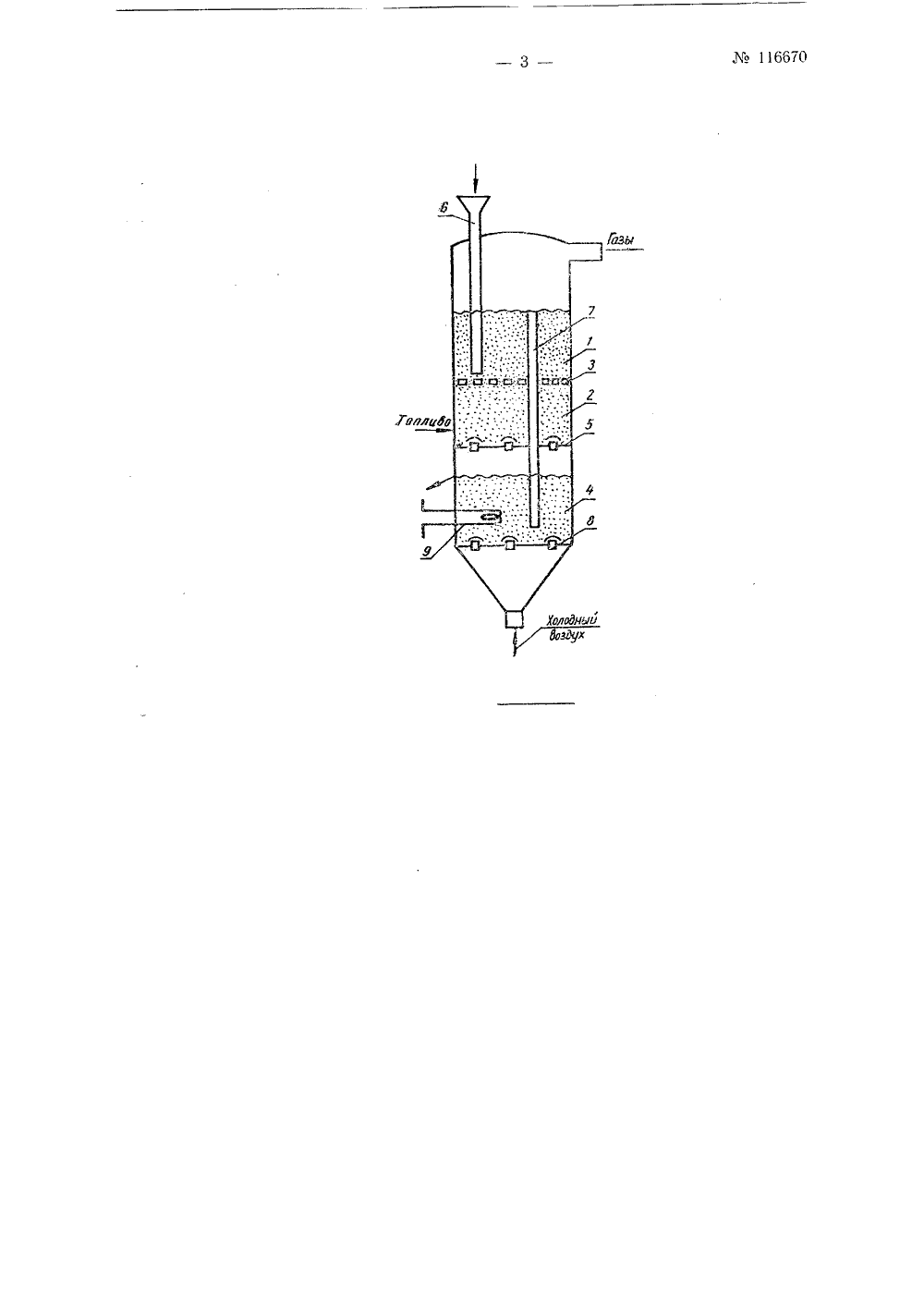

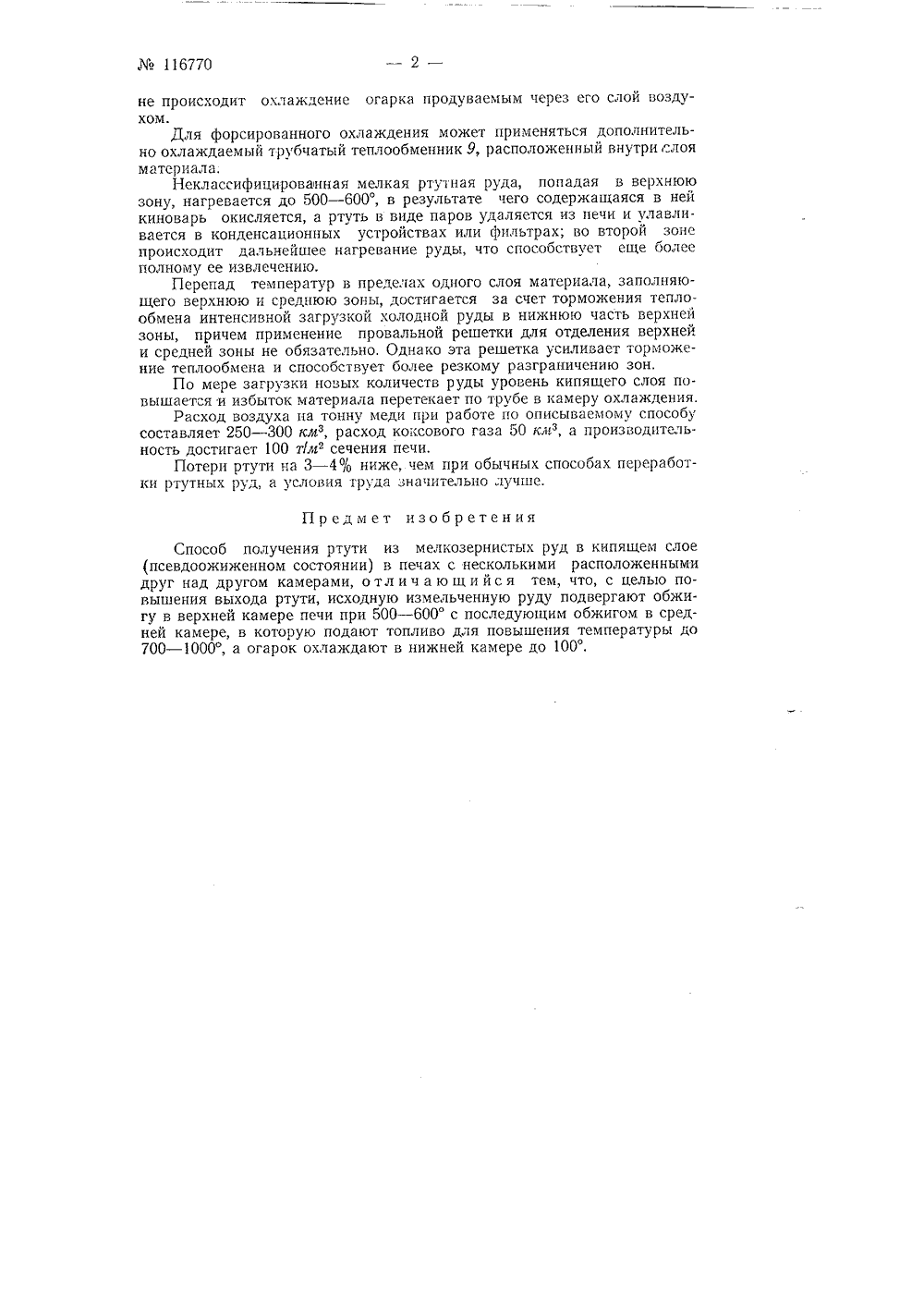

До 11677 Д Класс 40 а, 45 во СССР ь1 О ИА ОПИСАНИЕ ИЗОБР К АВТОРСКОМУ СВИДЕТЕЛ Нй ТВУ ихайлов, В. Н. А. Кули Нагни . Ф. Б, Ливш Я. Лейзерович, В,СОБ ПОЛУЧЕНИЯ РТУТИ ИЗ МЕЛКОЗЕРНИСТЫХ РУ В КИПЯ 1 ЦЕМ СЛОЕ 0055,192 в Коцит овете Мицистров по делз иворетецц и открытийСССР явлеио 17 января 1958 г. ва .в приПрименяемые способы обжига ртутных руд в труочатых или многоподовых печах связаны с выделением вредных паров, значительными потерями ртути и малопроизводительны.Описываемый способ получения ртути из мелкозернистых руд в кипящем слое (псевдоожиженном состоянии) в печах с несколькими расположенными друг над другом камераи более производителен, снижает потери ртути и оздоровляет условия труда рабочих, Достигается это применением трехкамерной герметичной печи для псследоватслы 1 ой обработки руды в каждой из трех камер при разных режимах, причем передача р ды из одной камеры в другую осуществляется аьтоматически по трубе, не сообщающейся с наружной атмо"ферой.Печь представляет собою камеру, разде,".енную по вертикали на три зоны. Верхняя зона 1 отделена от средней 2 провальной э, а средняя от нижней 4 - беспровальной б решетками.Обжигаемая мелкозернистая руда загружается в верхнюю зону через трубу 6, нижний конец которой немного нс доходит до провальной решетки. Верхняя зона сообщается со средней через провальную решетку, а и нижнюю камеру обожженный материал поступает через вертикальную трубу 7. Воздух, поддерживающий материал в кипящем состоянии, подводится снизу печи и вводится и 11 иж 1 И 010 001 у ерез беспровалы 1 у 1) 1 зепетку 8, Выгру;каегся Обработа 11 ый матсриал из нижней зоны, а газообразные продукты плавки Отводятся из-под свода верхней.В верхней зоне поддерживается температура 500 - б 00 и происходит обжиг ртутной руды. В средшою зону подается топливо (например, коксовый газ), которое сжигается в ней 11 ег 1 осредстве 11 по в псевдоожиженно 1 слое обрабатываемого материала. В средней зоне благодаря сжиганию в ней топлива температура достигает 700 - 1000 В нижней зо116770не происходит охлаждение огарка продуваемым через его слой воздухом.Для форсированного охлаждения может применяться дополнительно охлаждаемый трубчатый теплообменник 9, расположенный внутри слоя материала.Неклассифицированная мелкая ртутная руда, попадая в верхнюю зону, нагревается до 500 - 600, в результате чего содержащаяся в ней киноварь окисляется, а ртуть в виде паров удаляется из печи и улавливается в конденсационных устройствах или фильтрах; во второй зоне происходит дальнейшее нагревание руды, что способствует еще более полному ее извлечению.Перепад температур в пределах одного слоя материала, заполняющего верхнюю и среднюю зоны, достигается за счет торможения тепло- обмена интенсивной загрузкой холодной руды в нижнюю часть верхней зоны, причем применение провальной решетки для отделения верхней и средней зоны не обязательно, Однако эта решетка усиливает торможение теплообмена и способствует более резкому разграничению зон.По мере загрузки новых количеств руды уровень кипящего слоя повышается и избыток материала перетекает по трубе в камеру охлаждения.Расход воздуха на тонну меди при работе по описываемому способу составляет 250 - 300 кмз, расход коксового газа 50 к,я, а производительность достигает 100 т(м сечения печи,Потери ртути на 3 - 4% ниже, чем при обычных способах переработки ртутных руд, а условия труда значительно лучше.Предмет изобретенияСпособ получения ртути из мелкозернистых руд в кипящем слое (псевдоожиженном состоянии) в печах с несколькими расположенными друг над другом камерами, о тл и ч а ю щ и й с я тем, что, с целью повышения выхода ртути, исходную измельченную руду подвергают обжигу в верхней камере печи при 500 - 600 с последующим обжигом в средней камере, в которую подают топливо для повышения температуры до 700 - 1000, а огарок охлаждают в нижней камере до 100,116 б 70
