Способ опробования кернов при разведочном колонковом бурении и устройство для его осуществления
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

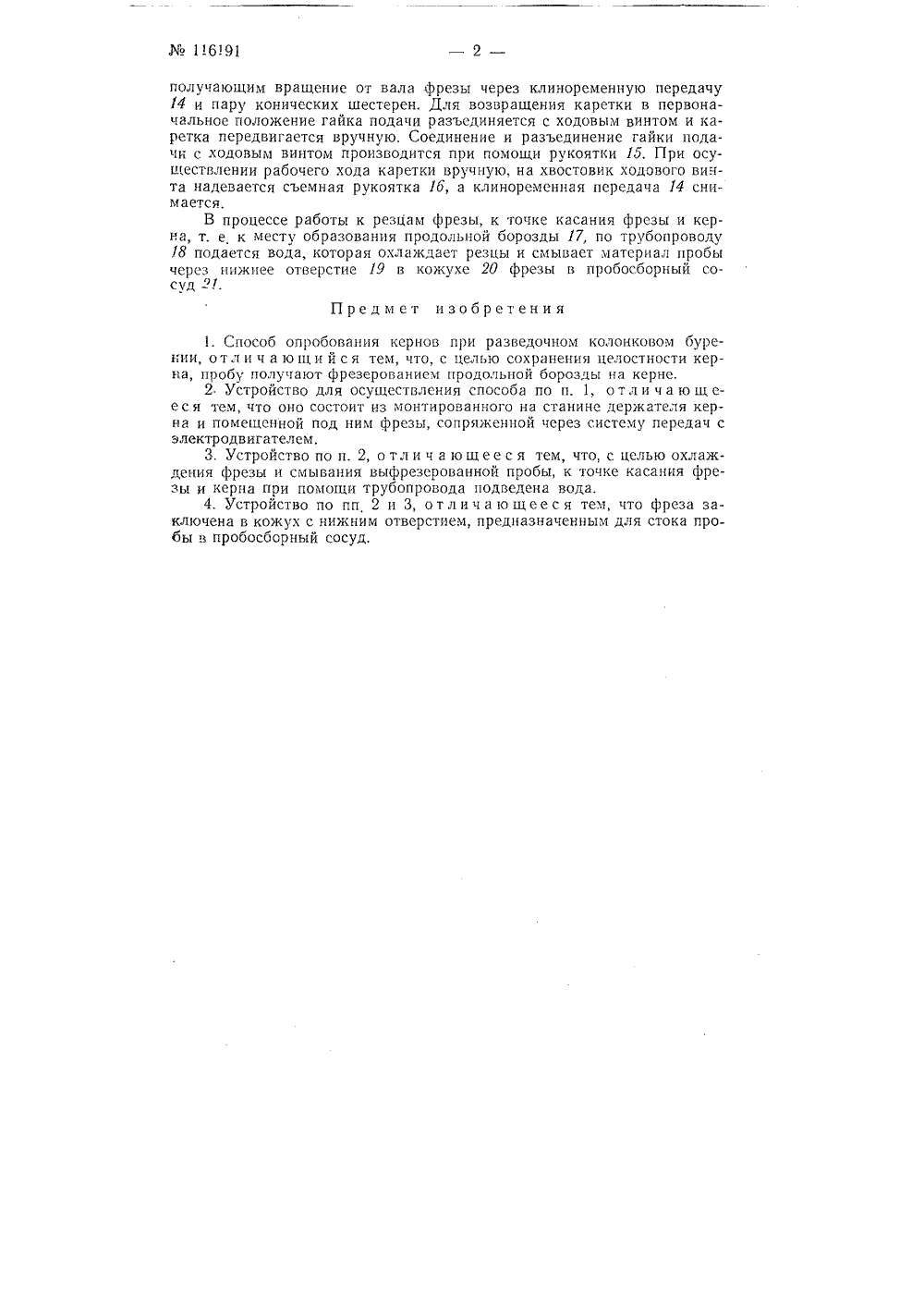

ьбов и В Л Челышев ПОСОБ ОПРОБОВАНИЯ КЕРНОВ ПРИ РАЗВЕДОЧНКОЛОНКОВОМ БУРЕНИИ И УСТРОЙСТВО ДЛЯ ЕГОСУЩЕСТВЛЕНИЯ Заявлено 4 декабря 1957 г. за Мо 587431 в Комитет по делам изобрсгсний н открн 1 ти при Совете Министров СССРИзвестные способы опробования кернов при разведочном колонковом бурении с разбивкой пород керноколом приводят к излишним потерям образцов и не гарантируют их сохранности.Предлагаемый способ предусматривает получение пробы посредством фрезерования продольной борозды на керне, что обеспечивает сохранение целостности последнего. Для осуществления предлагаемого способа предназначается устройство, выполненное в виде монтированного на станине держателя керна и помещенной под ним фрезы, сопряженной через систему передач с электродвигателем.Для охлаждения фрезы и смывания выфрезерованной пробы к точке касания фрезы и керна при помощи трубопровода подведена вода. Фреза заключена в кожух, имеющий внизу отверстие для стока пробы в пробосборный сосуд,На фиг. 1 показан общий вид устройства в дв х проекциях; на фиг, 2 в в детали этого устройстваОснованием устройства служит станина, выполненная из трех параллельных поперечных швеллеров 1, с укрепленными на них двумя продольными направляющими 2, по которым перемещается, посредством роликов, каретка 3 с держателем 4 керна 5. К направляющим крепится эксцентричный подшипник б вала 7 фрезы 8, снабженный по периферии резцами из твердого сплава.Эксцентричный подшипник обеспечивает перемещение оси вращения Фрезы па вертикалиНа конец вала фрезы насажен шкив 9, получающий вращение от электродвигателя 10 через клиноременную передачу 11.Перемещение каретки 3 с керном Б производится посредством ходового винта 12 и разъемной гайки 13 подачи, закрепленной на каретке 3. Во время рабочего хода гайка подачи соединяется с ходовым винтом., И 11691получающим вращение от вала фрезы через клиноременную передачу 14 и пару конических шестерен. Для возвращения каретки в первоначальное положение гайка подачи разъединяется с ходовым винтом и каретка передвигается вручную. Соединение и разъединение гайки подачи с ходовым винтом производится при помощи рукоятки 15. При осуществлении рабочего хода каретки вручную, на хвостовик ходового вичта надевается съемная рукоятка 1 б, а клиноременная передача 14 снимается.В процессе работы к резцам фрезы, к точке касания фрезы и керна, т. е к месту образования продольной борозды 17, по трубопроводу .18 подается вода, которая охлаждает резцы и смывает материал пробы через нижнее отверстие 19 в кожухе 20 фрезы в пробосборный со 1Пред м ет изобретения1, Способ опробования кернов при разведочном колонковом бурении, о т л и ч а ю щ и й с я тем, что, с целью сохранения целостности керна, пробу получают фрезерованием продольной борозды на керне.2 Устройство для осуществления способа по п. 1, о т л и ч а ю щ ее с я тем, что оно состоит из монтированного на станине держателя керна и помещенной под ним фрезы, сопряженной через систему передач с электродвигателем,3. Устройство по п. 2, о тл и ч а ю щ е е с я тем, что, с целью охлаждения фрезы и смывания выфрезерованной пробы, к точке касания фрезы и керна при помощи трубопровода подведена вода.4. Устройство по пп 2 и 3, отлич а ю щее с я тем, что фреза заключена в кожух с нижним отверстием, предназначенным для стока пробы в пробосборный сосуд.
СмотретьЗаявка
587431, 04.12.1957
Альбов М. Н, Челышев В. Л
МПК / Метки
МПК: E21B 49/02, G01N 1/04
Метки: бурении, кернов, колонковом, опробования, разведочном
Опубликовано: 01.01.1958
