Система регулирования температуры печи

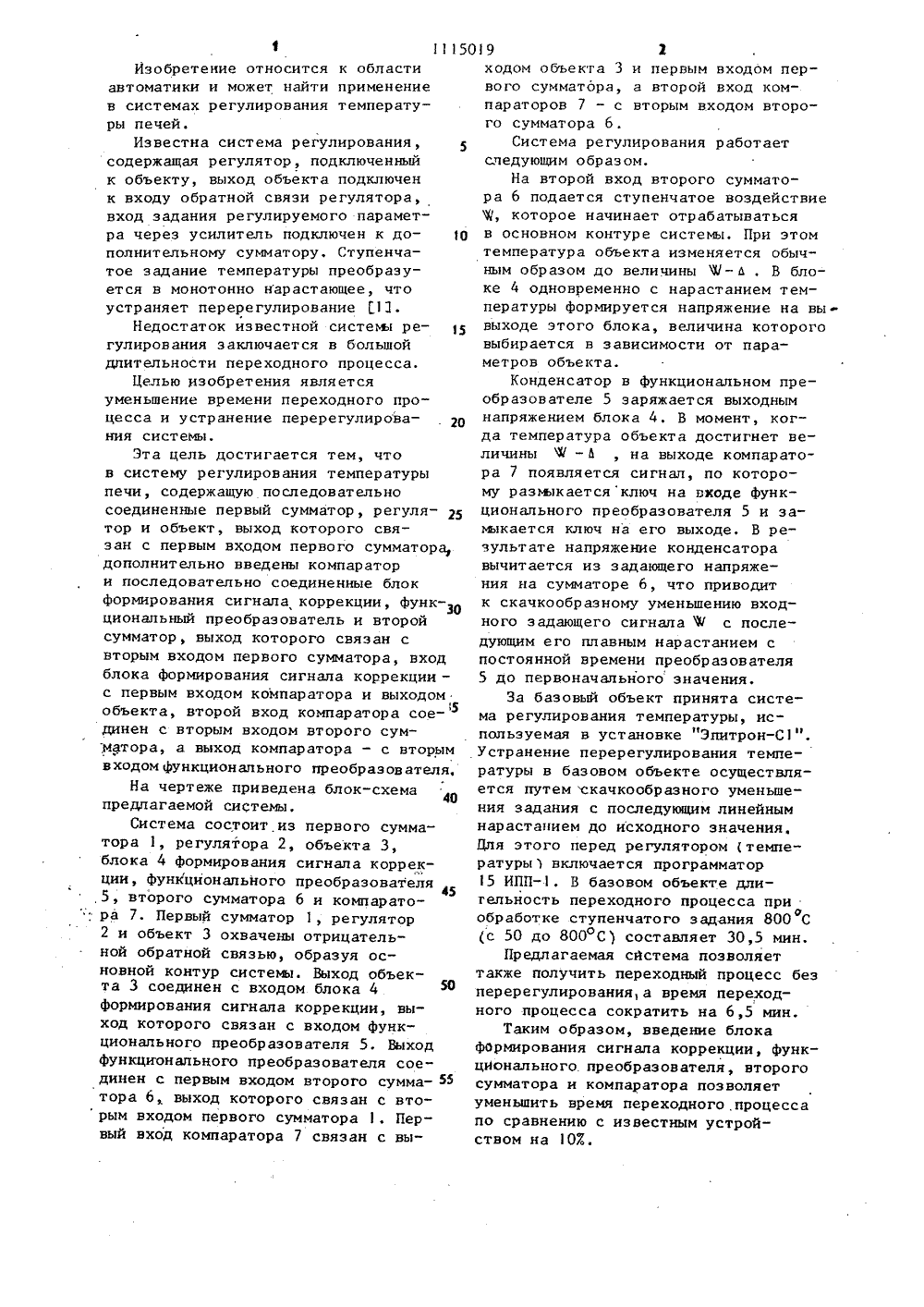

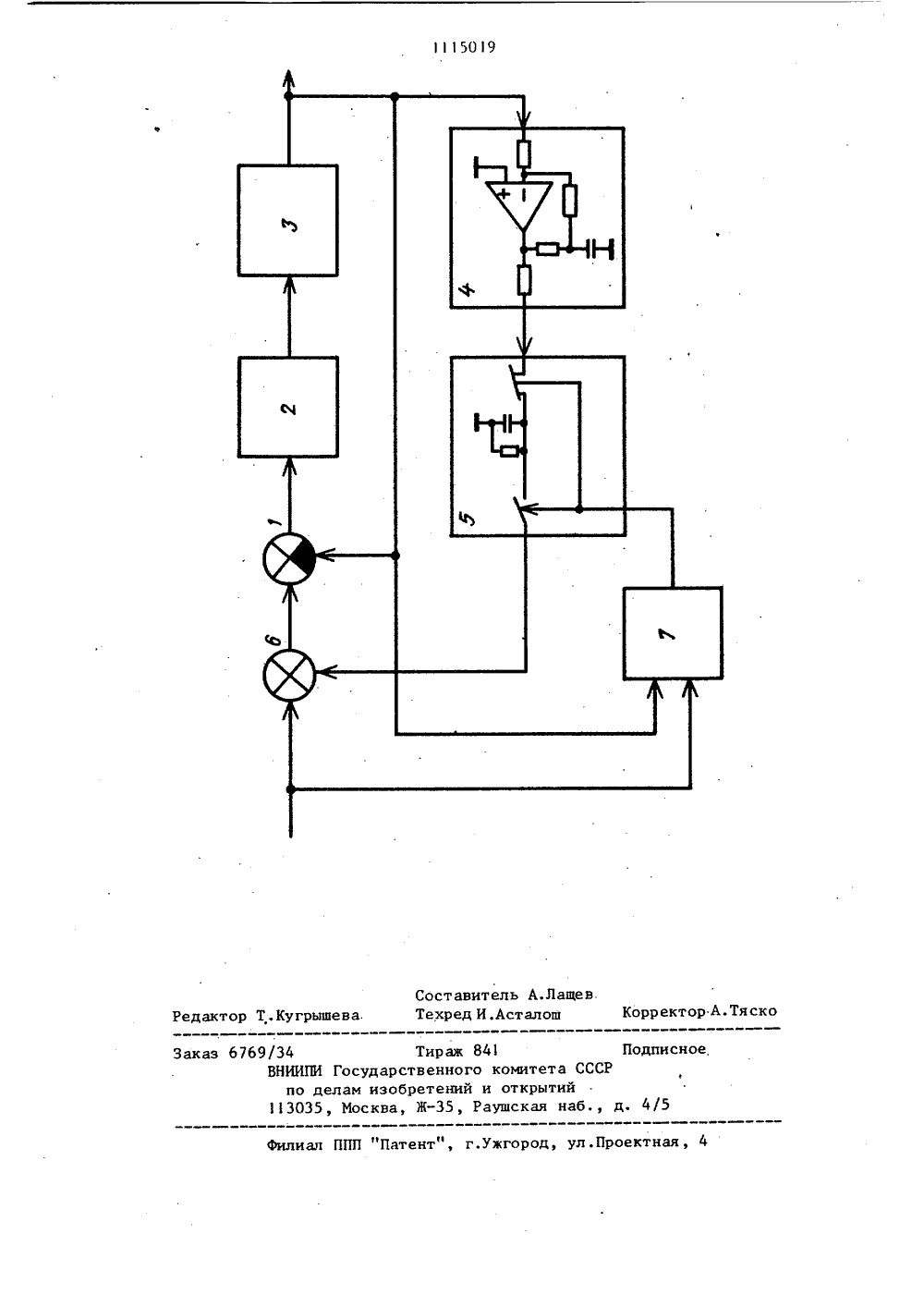

СОЮЗ СОВЕТСНИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК 091 (И 1 3/00 эсЮ С 0 К А 8 ТОРСКОМУ СВИДЕТЕЛЬСТВУ Эввй Май Ю ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ ОПИСАНИЕ ИЗ(54)(57) СИСТЕМА РЕГУЛИРОВАНИЯ ТЕМПЕРАТУРЫ ПЕЧИ, содержащая последова тельно соединенные первый сумматор, регулятор и объект, выход которого связан с первым входом первого сумматора, о т л и ч а ю щ а я с я РЕТЕНИЯ " тем, что, с целью уменьшения времени переходного процесса и устранения перерегулирования системы, в нее введены компаратор и последовательно соединенные блок формирования сигнала коррекции, функциональный преобразователь и второй сумматор, выход которого связан с вторым входом первого сумматора, вход блока форми-, рования сигнала коррекции - с первым входом компаратора и выходом объекта, второй вход компаратора соеди. нен с вторым входом второго сумматора, а выхоЯ компаратора - с вторым входом функционального преобразоват еля1 11150Изобретение относится к областиавтоматики и может найти применениев системах регулирования температуры печей,Известна система регулирования,содержащая регулятор, подключенныйк объекту, выход объекта подключенк входу обратной связи регулятора,вход задания регулируемого параметра через усилитель подключен к до Ополнительному сумматору. Ступенча -тое задание температуры преобразуется в монотонно нарастающее, чтоустраняет перерегулирование 13.Недостаток известной систеж регулирования заключается в большойдлительности переходного процесса.Целью изобретения являетсяуменьшение времени переходного процесса и устранение перерегулирова -ния системы,Эта цель достигается тем, чтов систему регулирования температурыпечи, содержащую последовательносоединенные первый сумматор, регулятор и объект, выход которого связан с первым входом первого сумматорадополнительно введены компаратори последовательно соединенные блокформирования сигнала коррекции, Функ-ЗОциональный преобразователь и второйсумматор, выход которого связан свторым входом первого сумматора, входблока формирования сигнала коррекции -с первым входом компаратора и выходомобъекта, второй вход компаратора сое-динен с вторым входом второго сумМатора, а выход компаратора - с вторымвходом функционального преобразователя,На чертеже приведена блок-схема 4 Опредлагаемой сиСтемы.Система состоит из первого сумматора 1, регулятора 2, объекта 3,блока 4 формирования сигнала коррекции, функционапьного преобразователя455, второго сумматора 6 и компаратора 7. Первый сумматор 1, регулятор2 и объект 3 охвачены отрицательной обратной связью, образуя основной контур системы. Выход объекта 3 соединен с входом блока 450формирования сигнала коррекции, выход которого связан с входом функционального преобразователя 5. Выходфункционального преобразователя соединен с первым входом второго сумматора 6 выход которого связан с вто рым входом первого сумматора 1. Первый вход компаратора 7 связан с вы 19 2ходом объекта 3 и первым входом первого сумматора, а второй вход компараторов 7 - с вторым входом второго сумматора 6.Система регулирования работает следующим образом,На второй вход второго сумматора 6 подается ступенчатое воздействие 4, которое начинает отрабатываться в основном контуре системы. При этом температура объекта изменяется обычным образом до величины Ф - й . В блоке 4 одновременно с нарастанием температуры формируется напряжение на вывыходе этого блока, величина которого выбирается в зависимости от параметров объекта.Конденсатор в функциональном пре - образователе 5 заряжается выходным напряжением блока 4. В момент, когда температура объекта достигнет величины Ф - 6 , на выходе компаратора 7 появляется сигнал, по которому размыкаетсяключ на входе функционального преобразователя 5 и замыкается ключ на его выходе. В результате напряжение конденсатора вычитается из задающего напряжения на сумматоре 6, что приводит к скачкообразному уменьшению входного задающего сигнала Ф с последующим его плавным нарастанием с постоянной времени преобразователя 5 до первоначального значения.За базовый объект принята система регулирования температуры, используемая в установке Эпитрон-С 1. Устранение перерегулирования температуры в базовом объекте осуществляется путем скачкообразного уменьшения задания с последующим линейным нарастанием до исходного значения, Цля этого перед регулятором (температуры 1 включается программатор 15 ИПП. В базовом объекте длительность переходного процесса прио обработке ступенчатого задания 800 С (с 50 до 800 С 1 составляет 30,5 мин.Предлагаемая сйстема позволяет также получить переходный процесс без перерегулирования, а время переходного процесса сократить на 6,5 мин.Таким образом, введение блока формирования сигнала коррекции, функцйонального. преобразователя, второго сумматора и компаратора позволяет уменьшить время переходного, процесса по сравнению с известным устройством на 107.1115019 Сост авит ель А. Лаще в.дактор Т,. Кугрышева. Техред И.Асталош Корректор А.Тяск Тираж 841 осударственного комит ам изобретений и откр Москва, Ж, Раушская П з 6769/34ВНИИ ное,а СССР иинаб. 4 130 иал ППП "Патент", г.ужгород, ул.Проектная, 4
