Способ изготовления блок-модуля судна

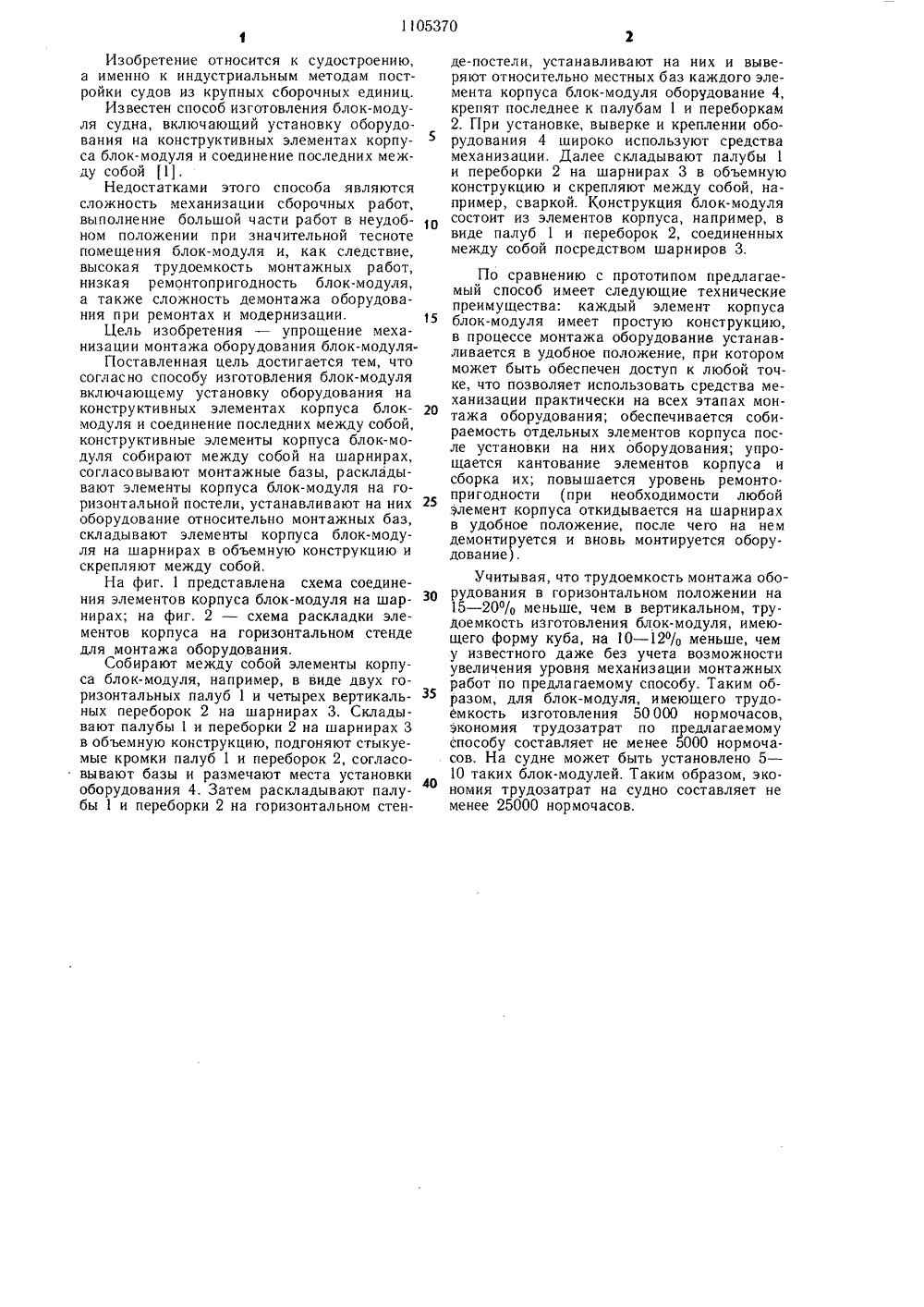

СОЮЗ СОВЕТСКИХСОЦИАЛ ИСТИЧЕСНИХРЕСПУБЛИК 9) 111) 53 ЗСЮ В 63 В 90 САНИЕ ИЗОБРЕТЕНИЯ ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ ВТОРСКОМУ СВИДЕТЕЛЬСТВУ(54) (57) СПОСОБ ИЗГОТОВЛЕНИЯБЛОК-МОДУЛЯ СУДНА, включающий установку оборудования на конструктивныхэлементах корпуса блок-модуля и соединение последних между собой, отличающийся тем, что, с целью упрощения механизации монтажа оборудования блок-модуля, конструктивные элементы корпуса блок-модуля собирают между собой на шарнирах, согласовывают монтажные базы, раскладывают элементы корпуса блок-модуля на горизонтальной постели, устанавливают на них оборудование относительно монтажных баз, складывают элементы корпуса блок-модуля на шарнирах в объемную конструкцию и скрепляют между собой.Изобретение относится к судостроению,а именно к индустриальным методам постройки судов из крупных сборочных единиц.Известен способ изготовления блок-модуля судна, включающий установку оборудования на конструктивных элементах корпуса блок-модуля и соединение последних между собой 1,Недостатками этого способа являютсясложность механизации сборочных работ,выполнение большой части работ в неудобном положении при значительной теснотепомещения блок-модуля и, как следствие,высокая трудоемкость монтажных работ,низкая ремонтопригодность блок-модуля,а также сложность демонтажа оборудования при ремонтах и модернизации. 15Цель изобретения - упрощение механизации монтажа оборудования блок-модуляПоставленная цель достигается тем, чтосогласно способу изготовления блок-модулявключающему установку оборудования наконструктивных элементах корпуса блокмодуля и соединение последних между собой,конструктивные элементы корпуса блок-модуля собирают между собой на шарнирах,согласовывают монтажные базы, раскладывают элементы корпуса блок-модуля на горизонтальной постели, устанавливают на них 25оборудование относительно монтажных баз,складывают элементы корпуса блок-модуля на шарнирах в объемную конструкцию искрепляют между собой.На фиг. 1 представлена схема соединения элементов корпуса блок-модуля на шарнирах; на фиг. 2 - схема раскладки элементов корпуса на горизонтальном стендедля монтажа оборудования,Собирают между собой элементы корпуса блок-модуля, например, в виде двух горизонтальных палуб 1 и четырех вертикальных переборок 2 на шарнирах 3. Складывают палубы 1 и переборки 2 на шарнирах 3в объемную конструкцию, подгоняют стыкуемые кромки палуб 1 и переборок 2, согласовывают базы и размечают места установкиоборудования 4. Затем раскладывают палубы 1 и переборки 2 на горизонтальном стенде-постели, устанавливают на них и выверяют относительно местных баз каждого элемента корпуса блок-модуля оборудование 4, крепят последнее к палубам 1 и переборкам 2. При установке, выверке и креплении оборудования 4 1 цироко используют средства механизации. Далее складывают палубы 1 и переборки 2 на шарнирах 3 в объемную конструкцию и скрепляют между собой, например, сваркой. Конструкция блок-модуля состоит из элементов корпуса, например, в виде палуб 1 и переборок 2, соединенных между собой посредством шарниров 3,По сравнению с прототипом предлагаемый способ имеет следующие технические преимущества: каждый элемент корпуса блок-модуля имеет простую конструкцию, в процессе монтажа оборудование устанавливается в удобное положение, при котором может быть обеспечен доступ к любой точке, что позволяет использовать средства механизации практически на всех этапах монтажа оборудования; обеспечивается собираемость отдельных элементов корпуса после установки на них оборудования; упрощается кантование элементов корпуса и сборка их; повышается уровень ремонтопригодности (при необходимости любой Элемент корпуса откидывается на шарнирах в удобное положение, после чего на нем демонтируется и вновь монтируется оборудование),Учитывая, что трудоемкость монтажа оборудования в горизонтальном положении на 15 - 20/О меньше, чем в вертикальном, трудоемкость изготовления блок-модуля, имеющего форму куба, на 10 - 12/, меньше, чем у известного даже без учета возможности увеличения уровня механизации монтажных работ по предлагаемому способу. Таким образом, для блок-модуля, имеющего трудоемкость изготовления 50 000 нормочасов, экономия трудозатрат по предлагаемому способу составляет не менее 5000 нормочасов. На судне может быть установлено 5 - 10 таких блок-модулей. Таким образом, экономия трудозатрат на судно составляет не менее 25000 нормочасов.Редактор И. КасардаЗаказ 5103/12 Составитель В. Жернов Техред И. Верес Корректор А. Зимокосов Тираж 456 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раушская наб., д. 4/5 Филиал ППП Патент, г. Ужгород, ул. Проектная. 4
