Инструмент для обработки конических зубчатых колес с круговыми зубьями

Номер патента: 1088892

Авторы: Балашов, Баранов, Денисов, Ильин, Куктенко, Патяка, Силкин

ZIP архив

Текст

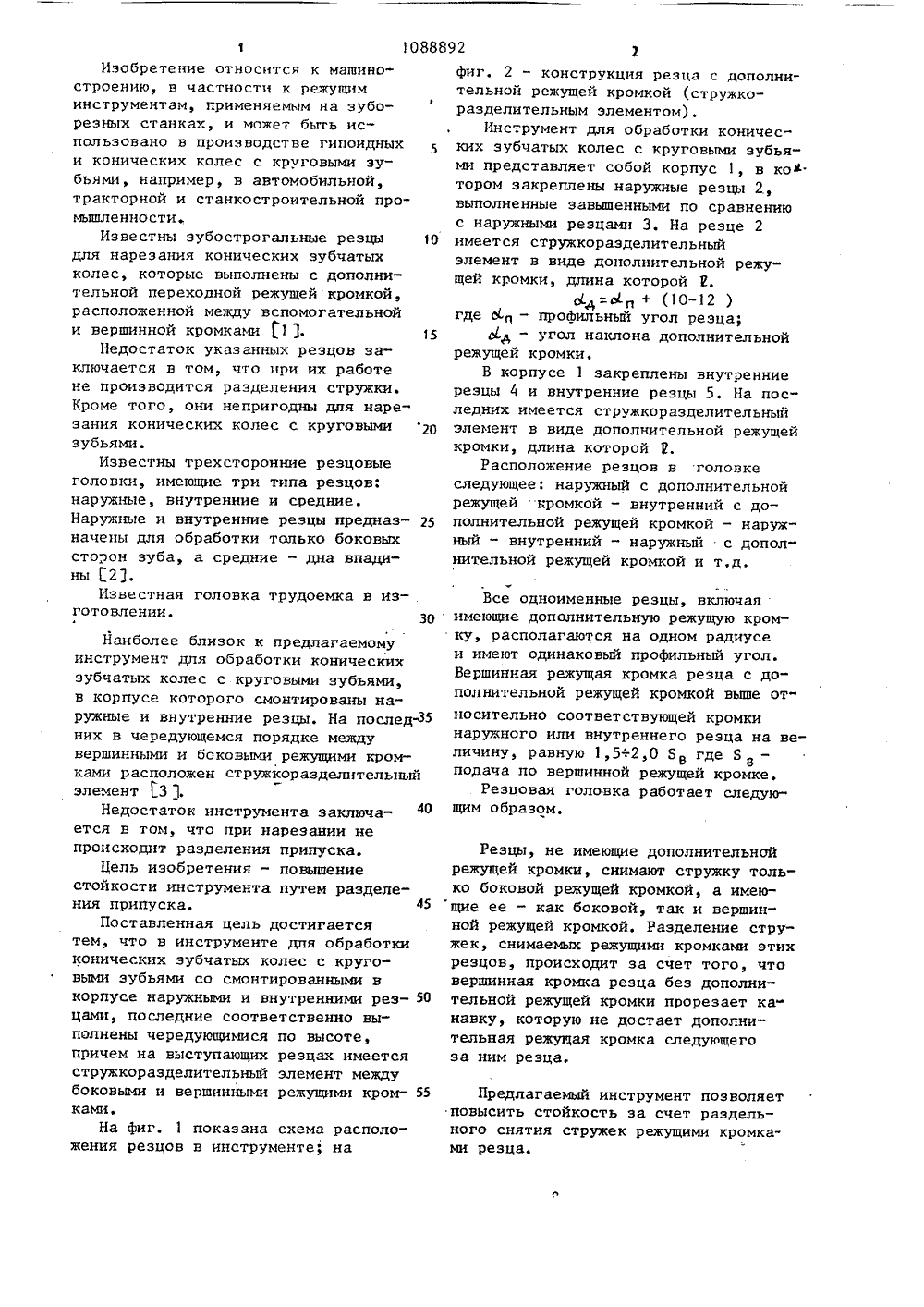

/25-08,977 (протот отов ая СССР ип ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИ К АВТОРСКОМУ СВИДЕТЕЛЬСТВ(21) 3267462/25-08 (22) 31.03.8 Р (46) 30.04.84. Бюп. (72) В.П. Силкин, В А.С. Баранов, Н.М. А.В. Куктенко, В.А. и Б.Н. Балашов (7 Р) Днепродэержинс ный институт им. М. (53) 621.914.8(088. (56) Р. Авторское с В Р 67118, кл. В 232. Калашников С. ление зубчатых коле школа", 1980, с. 2 Р3. Авторское сви йо заявке В 2527062 кл. В 23 Р 21/00, Р(54)(57) ИНСТРУМЕНТ ДЛЯ ОБРАБОТКИКОНИЧЕСКИХ ЗУБЧАТЫХ КОЛЕС С КРУГОВЫМИ ЗУБЬЯМИ со смонтированными вкорпусе наружными н внутренними резцами, на которых в чередующемся порядке на стыке боковых и вершинныхрежущих кромок имеется стружкоразделительный элемент, о т л и ч а ю -щ и й с я тем, что, с целью повышения стойкости, наружные и внутренние резцы соответственно выполненычередующимися по высоте, причемстружкоразделительный элемент выполнен на выступающих резцах.10888 1 О 15 30 Наиболее близок к предлагаемомуинструмент для обработки коническихзубчатых колес с круговыми зубьями,в корпусе которого смонтированы наружные и внутренние резцы. На послед-З 5них в чередующемся порядке междувершинными и боковыми режущими кромками расположен стружкораэделнтельныйэлемент 3 1.Недостаток инструмента заключается в том, что при нарезании непроисходит разделения принуска.Цель изобретения - повышениестойкости инструмента путем разделения припуска,45Поставленная цель достигаетсятем, что в инструменте для обработкиконических зубчатых колес с круговыми зубьями со смонтированными вкорпусе наружными и внутренними реэцами, последние соответственно выполнены чередующимися по высоте,причем на выступающих резцах имеетсястружкораэделительный элемент междубоковыми и вершинными режущими кромками.На фиг. 1 показана схема расположения резцов в инструменте; на Изобретение относится к машиностроению, в частности к режущим инструментам, применяемым на зубореэных станках, и может быть использовано в производстве гипоидных и конических колес с круговыми зубьями, например, в автомобильной, тракторной и станкостроительной промьппленности.Известны зубострогальные резцы для нарезания конических зубчатых колес, которые выполнены с дополнительной переходной режущей кромкой, расположенной между вспомогательной и вершинной кромками 11 .Недостаток указанных резцов заключается в том, что при их работе не производится разделения стружки. Кроме того, они непригодны для нарезания конических колес с круговыми зубьями.Известны трехсторонние резцовые головки, имеющие три типа резцов: наружные, внутренние и средние. Наружные и внутренние резцы предназ начены для обработки только боковых сторон зуба, а средние - дна впадины Г 2.Известная головка трудоемка в из- . готовлении. 92 2фиг. 2 - конструкция резца с дополнительной режущей кромкой (стружкоразделительным элементом).Инструмент для обработки конических зубчатых колес с круговыми зубьями представляет собой корпус 1, в коф.тором закреплены наружные резцы 2.,выполненные завышенными по сравнениюс наружными резцами 3. На резце 2имеется стружкораэделительныйэлемент в виде дополнительной режущей кромки, длина которой 2.Ы:,С + (1 О)где оя - профильньп угол резца;о - угол наклона дополнительнойрежущей кромки,В корпусе 1 закреплены внутренниерезцы 4 и внутренние резцы 5. На последних имеется стружкоразделительныйэлемент в виде дополнительной режущейкромки, длина которой Д.Расположение резцов в головкеследующее: наружный с дополнительнойрежущей кромкой - внутренний с дополнительной режущей кромкой - наружный - внутренний - наружный с дополнительной режущей кромкой и т,д.ч Все одноименные резцы, включая имеющие дополнительную режущую кромку, располагаются на одном радиусе и имеют одинаковый профильный угол. Вершинная режущая кромка резца с дополнительной режущей кромкой вьппе относительно соответствующей кромки наружного или внутреннего резца на величину, равную 1,5+2,0 Бв где Яв подача по вершинной режущей кромке.Резцовая головка работает следующим образом.Резцы, не имеющие дополнительной режущей кромки, снимают стружку только боковой режущей кромкой, а имеющие ее - как боковой, так и вершинной режущей кромкой. Разделение стружек, снимаемых режущими кромками этих резцов, происходит за счет того, что вершинная кромка резца без дополнительной режущей кромки прорезает канавку, которую не достает дополнительная режущая кромка следующего за ним резца,Предлагаемый инструмент позволяет повысить стойкость за счет раздельного снятия стружек режущими кромками резца.1088892 Я Составитель В. Слитковадактор Л. Пчелинская Техред Т.Дубинчак Корректо Синицкая 1037венного комитетеиий и открЖ, Раушская ал ППП "Патент", г. Ужг ул. Проектна Заказ 2783/11 Ти ВНИИПИ Государс по делам изоб 13035, Москва, Подписноета СССРытийнаб., д, 4/5

Смотреть

Заявка

3267462, 31.03.1981

ДНЕПРОДЗЕРЖИНСКИЙ ИНДУСТРИАЛЬНЫЙ ИНСТИТУТ ИМ. М. И. АРСЕНИЧЕВА

СИЛКИН ВАДИМ ПАВЛОВИЧ, ДЕНИСОВ ВЛАДИМИР МИХАЙЛОВИЧ, БАРАНОВ АЛЕКСАНДР СЕРГЕЕВИЧ, ИЛЬИН НИКОЛАЙ МАТВЕЕВИЧ, КУКТЕНКО АННА ВАСИЛЬЕВНА, ПАТЯКА ВЯЧЕСЛАВ АЛЕКСЕЕВИЧ, БАЛАШОВ БОРИС НИКИТОВИЧ

МПК / Метки

МПК: B23F 21/22

Метки: зубчатых, зубьями, инструмент, колес, конических, круговыми

Опубликовано: 30.04.1984
