Система регулирования давления пара в энергоблоке

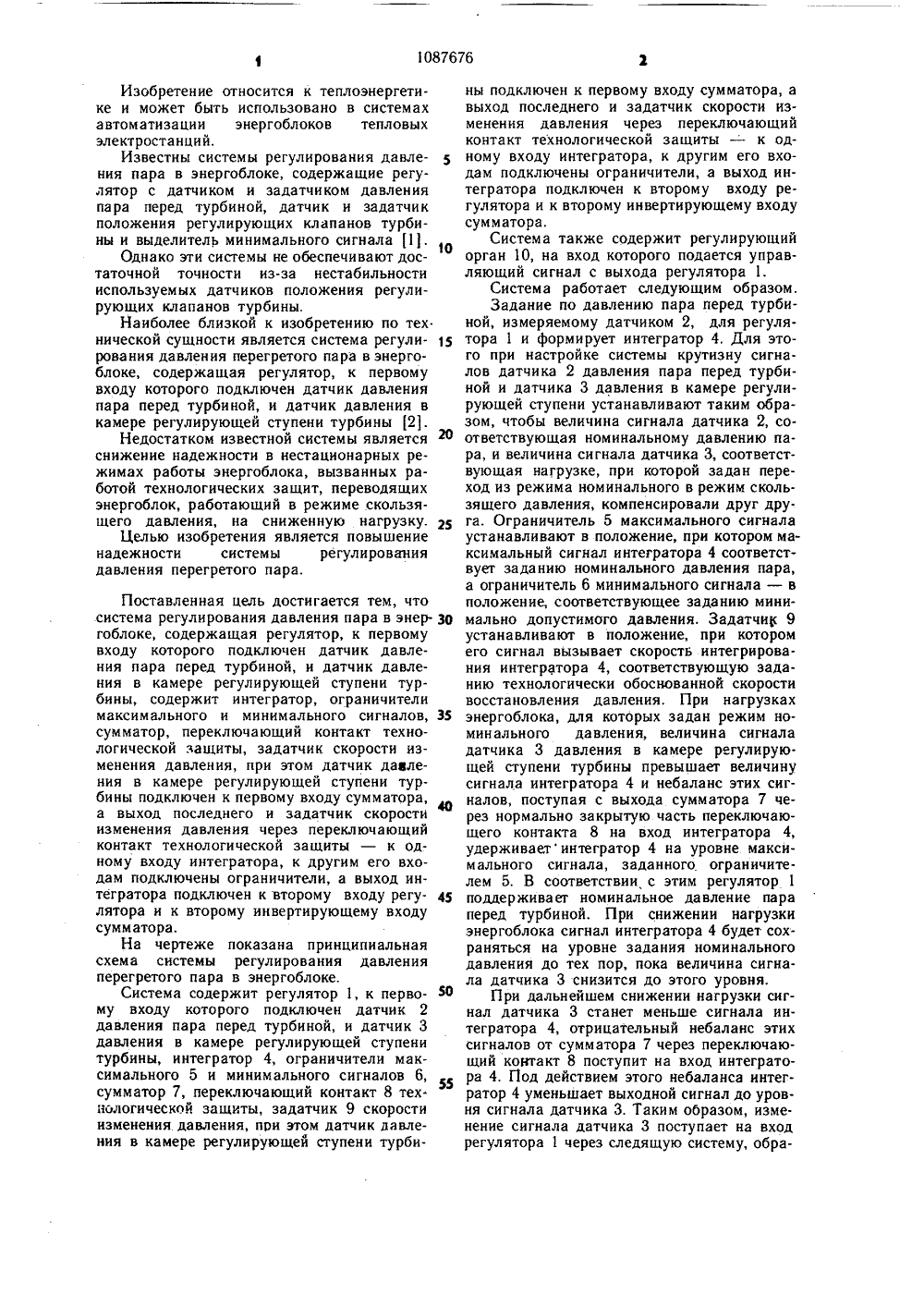

СООЗ СОВЕТСКИХСОЦИАЛ ИСТИЧЕСКРЕСПУБЛИК 9) Я10876 эс 59 Е 01 К 1302 ОПИСАНИЕ ИЗОБРЕТЕНИЯ ЕЛЬСТВ АВТОРСКОМУ СВИ ОСУДАРСТВЕННЫЙ КОМИТЕТ СССРО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ(71) Предприятие Донтехэнерго Производственного объединения по наладке, совершенствованию технологии и эксплуатации электростанций и сетей Союзтехэнерго (53) 621.182.26 (088.8)(56) 1. Авторское свидетельство СССР560074, кл. Р 01 К 7/24, 1973.2. Авторское свидетельство СССР по заявке3420738, кл. Р 01 К 13/02, 1982, (54) (57) СИСТЕМА РЕГУЛИРОВАНИЯ ДАВЛЕНИЯ ПАРА В ЭНЕРГОБЛОКЕ, содержащая регулятор, к первому входу которого подключен датчик давления пара перед турбиной, и датчикдавления в камере регулирующей ступени турбины, отличающаяся тем, что, с целью повышения надежности, система содержит интегратор, ограничители максимального и минимального сигналов, сумматор, переключающий контакт технологической защиты, задатчик скорости изменения давления, при этом датчик давления в камере регулирующей ступени турбины подключен к первому входу еумматора, а выход последнего и задатчик скорости изменения давления через переключающий контакт технологической защиты - к одному входу интегратора, к другим его входам подключены ограничители, а выход интегратора подключен к второму входу регулятора и к второму инвертирующему входу сумматора.Изобретение относится к теплоэнергетике и может быть использовано в системахавтоматизации энергоблоков тепловыхэлектростанций.Известны системы регулирования давления пара в энергоблоке, содержащие регулятор с датчиком и задатчиком давленияпара перед турбиной, датчик и задатчикположения регулирующих клапанов турбины и выделитель минимального сигнала 1,Однако эти системы не обеспечивают достаточной точности из-за нестабильностииспользуемых датчиков положения регулирующих клапанов турбины,Наиболее близкой к изобретению по тех.нической сущности является система регулирования давления перегретого пара в энергоблоке, содержащая регулятор, к первомувходу которого подключен датчик давленияпара перед турбиной, и датчик давления вкамере регулирующей ступени турбины 2.Недостатком известной системы является Оснижение надежности в нестационарных режимах работы энергоблока, вызванных работой технологических зашит, переводящихэнергоблок, работающий в режиме скользя 25 Поставленная цель достигается тем, что система регулирования давления пара в энер- ЗО35 щего давления, на сниженную нагрузку.Целью изобретения является повышение надежности системы регулирования давления перегретого пара,гоблоке, содержащая регулятор, к первому входу которого подключен датчик давления пара перед турбиной, и датчик давления в камере регулирующей ступени турбины, содержит интегратор, ограничители максимального и минимального сигналов,сумматор, переключающий контакт технологической защиты, задатчик скорости изменения давления, при этом датчик дааления в камере регулирующей ступени турбины подключен к первому входу сумматора, а выход последнего и задатчик скорости изменения давления через переключающий контакт технологической защиты - к одному входу интегратора, к другим его входам подключены ограничители, а выход интегратора подключен к второму входу регулятора и к второму инвертирующему входу сумматора.На чертеже показана принципиальная схема системы регулирования давления перегретого пара в энергоблоке.Система содержит регулятор 1, к первому входу которого подключен датчик 2 давления пара перед турбиной, и датчик 3 давления в камере регулирующей ступени турбины, интегратор 4, ограничители максимального 5 и минимального сигналов 6, сумматор 7, переключающий контакт 8 технологической зашиты, задатчик 9 скорости изменения давления, при этом датчик давления в камере регулирующей ступени турби 40 45 50 55 ны подключен к первому входу сумматора, а выход последнего и задатчик скорости изменения давления через переключающий контакт технологической защиты - к одному входу интегратора, к другим его входам подключены ограничители, а выход интегратора подключен к второму входу регулятора и к второму инвертирующему входу сумматора.Система также содержит регулирующий орган 10, на вход которого подается управляющий сигнал с выхода регулятора 1.Система работает следующим образом.Задание по давлению пара перед турбиной, измеряемому датчиком 2, для регулятора 1 и формирует интегратор 4, Для этого при настройке системы крутизну сигналов датчика 2 давления пара перед турбиной и датчика 3 давления в камере регулирующей ступени устанавливают таким образом, чтобы величина сигнала датчика 2, соответствующая номинальному давлению пара, и величина сигнала датчика 3, соответствующая нагрузке, при которой задан переход из режима номинального в режим скользящего давления, компенсировали друг друга. Ограничитель 5 максимального сигнала устанавливают в положение, при котором максимальный сигнал интегратора 4 соответствует заданию номинального давления пара, а ограничитель 6 минимального сигнала - в положение, соответствующее заданию минимально допустимого давления. Задатчик 9 устанавливают в положение, при котором его сигнал вызывает скорость интегрирования интегратора 4, соответствующую заданию технологически обоснованной скорости восстановления давления. При нагрузках энергоблока, для которых задан режим номинального давления, величина сигнала датчика 3 давления в камере регулирующей ступени турбины превышает величину сигнала интегратора 4 и небаланс этих сигналов, поступая с выхода сумматора 7 через нормально закрытую часть переключающего контакта 8 на вход интегратора 4, удерживаетинтегратор 4 на уровне максимального сигнала, заданного ограничителем 5. В соответствии с этим регулятор 1 поддерживает номинальное давление пара перед турбиной, При снижении нагрузки энергоблока сигнал интегратора 4 будет сохраняться на уровне задания номинального давления до тех пор, пока величина сигнала датчика 3 снизится до этого уровня.При дальнейшем снижении нагрузки сигнал датчика 3 станет меньше сигнала интегратора 4, отрицательный небаланс этих сигналов от сумматора 7 через переключающий контакт 8 поступит на вход интегратора 4. Под действием этого небаланса интегратор 4 уменьшает выходной сигнал до уровня сигнала датчика 3, Таким образом, изменение сигнала датчика 3 поступает на вход регулятора 1 через следящую систему, обра1087676 Составитель А. ЗахарченкоТехред И. Верес Корректор И. ЭрдейнТираж 502 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж - 35, Раушская наб., д. 4/5Филиал ППП Патент, г. Ужгород, ул. Проектная, 4 Редактор Л. Гратилло Заказ 2621/30 зованную сумматором 7, нормально закрытой частью контакта 8 и интегратором 4. Регулятор 1 при этом поддерживает давление перед турбиной, измеряемое датчиком 2, пропорциональным давлению в камере ре гулирующей ступени, измеряемому датчиком 3, что соответствует режиму скользящего давления.После снижения давления перед турбиной до минимально допустимого в режиме скользящего давления, выходной сигнал интегратора 4 снизится до уровня, заданного ограничителем 6 минимального сигнала. При дальнейшей разгрузке блока сигнал датчика 3 станет меньше, чем выходной сигнал интегратора 4, отрицательный сигнал не баланса с выхода сумматора 7 через нормально замкнутую часть переключающего контакта 8 поступает на вход интегратора 4 и удерживает интегратор 4 на уровне минимального сигнала, заданного ограничителем 6. В этом случае регулятор 1 поддержи- ф вает минимально допустимое давление перед турбиной, задаваемое интегратором 4 в соответствии с положением ограничителя 6. При срабатывании технологических защит, переводящих энергоблок на сниженную на- д грузку, переключающий контакт 8 отключает от входа интегратора 4 сумматор 7 и подключает к интегратору 4 задатчик 9 скорости изменения давления, Если требуется сохранение достигнутого задания по давлению, устанавливают нулевой уровень сигнала за датчика 9. В этом случае в ходе снижения нагрузки энергоблока действием технологической защиты регулятор 1 поддерживает ту же величину давления пара, измеряемого датчиком 2, которая была перед срабатыванием технологической защиты, так как сиг- З 5 нал интегратора 4 сохраняется постоянным.Если требуется восстановление номинального давления, устанавливают положительный сигнал задатчика 9, соответетвующий технологически обоснованной скорости восстановления давления. В этом случае под действием сигнала задатчика 9 интегратор 4 с заданной скоростью увеличивает задание регулятору 1 по давлению пара до тех пор, пока сигнал интегратора 4 не достигнет максимума, заданного положением ограничителя 5, что соответствует.г 1 ереходу в режим номинального давления. Предлагаемая система, как и известная, обеспечивает высокую точность в режимах скользящего давления тем, что непосредственно контролирует соотношение фактической нагрузки турбины, измеряемой датчиком 3 давления в камере регулирующей ступени, и давления пара перед турбиной, измеряемого датчиком 2.В отличие от известной предлагаемая система обеспечивает возможность плавного изменения задания по давлению пара во время перевода энергоблока из режима скользящего в режим номинального давления, а также возможность стабилизации ранее достигнутого давления при действии защит, переводящих энергоблок на сниженную нагрузку. Обеспечиваемые системой стабилизация ранее достигнутого давления и плавный перевод энергоблока в режим номинального давления повышают надежность системы регулирования давления перегретого пара в энер. гоблоке, что способствует предотвращению развития аварийных ситуаций, приводящих к останову энергоблока и к повреждению его оборудования,Технико-экономический эффект предлагаемой системы регулирования давления перегретого пара в энергоблоке заключается в повышении надежности системы.
