Система регулирования давления пара в парогенераторе

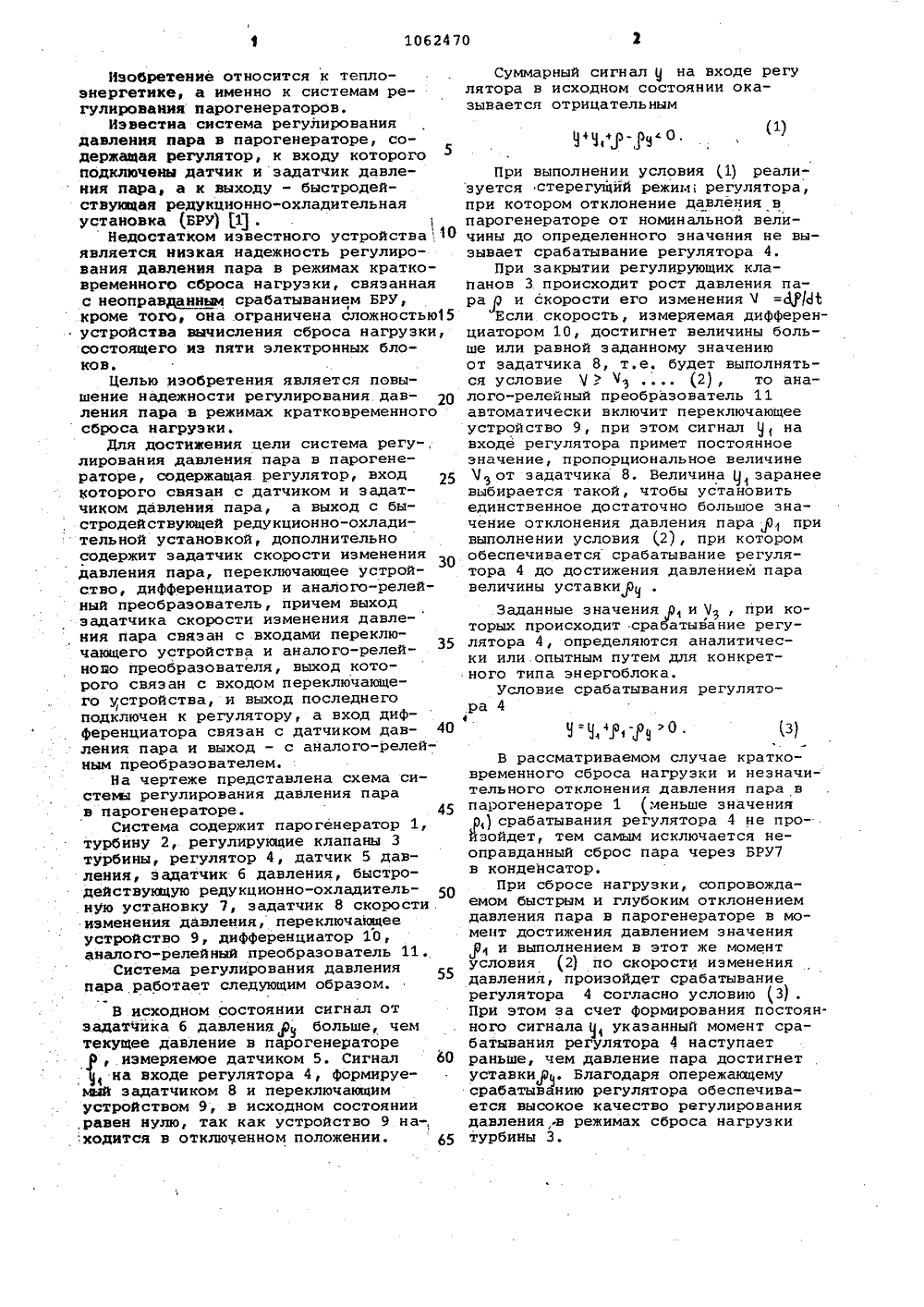

СОЮЗ СОВЕТСНИХССЦНЦМПаесиижРЕСПУБЛИН 9) (11) . ЗЬВ Г гг В 35 08 ПИСАНИЕ ИЗОБРЕТЕНИЯ СВИДЕТ К АВТОРСКОМУ ЕЛЬСТВУ ОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ 21) 3486605/24-06Ггг)2608.82(53) 621.182.263(088.8)156) 1. Салминен П. и др, ГлавныеКонтуры регулирования АЭС Ловииэав Финляндии.-"Теплоэнергетика",1976, 9 8, с. 8,4)(57) СИСТЕМА РЕГУЛИРОВАНИЯ ДАВЛЕНИЯ ПАРА В ПАРОГЕНЕРАТОРЕ, содержащая регулятор, вход которого связан с датчиком и задатчиком давления пара, а выход - с быстродействующей редукционно-охладительной установкой, о т л и ч а ю щ а я с я тем, что, с целью повышения надежнос-.ти регулирования давления пара в режимах кратковременного сброса нагрузки, она дополнительно содержитзадатчик скорости изменения давленияпара, переключающее устройство, дифференциатор, и аналого-релейный преобразователь, причем выход эадатчикаскорости изменения давления пара связан с входами переключающего устройства и аналого-релейного преобразователя, выход которого связан с входом переключающего устройства, выход последнего подключен к регулятору, а вход дифференциатора связанс датчиком давления пара и выход - саналого-релейным преобразователем,Изобретение относится к теплоэнергетике, а именно к системам регулирования парогенераторов.Известна система регулирования давления пара в парогенераторе, содержащая регулятор, к входу которогоподключены датчик и задатчик давления пара, а к выходу - быстродействующая редукционно-охладительнаяустановка БРУ 1 Щ .Недостатком известного устройства 10является низкая надежность регулирования давления пара в режимах кратковременного сброса нагрузки, связаннаяс нессрав//аннана срабатыванием Вру,кроме того, она ограничена сложностью 15устройства вычисления сброса нагрузки,состоящего иэ пяти электронных блоков.Целью изобретения является повышение надежности регулирования давления пара в режимах кратковременногосброса нагрузки.Для достижения цели система регу-, лирования давления пара в парогенераторе, содержащая регулятор вход которого связав с датчиком и задатчиком давления пара, а выход с быстродействующей редукционно-охлади- тельной установкой, дополнительно содержит задатчик скорости изменения давления пара, переключающее устройство, дифференциатор и аналого-релейный преобразователь, причем выход задатчика скорости изменения давления пара связан с входами переключающего устройства и аналого-релейного преобразователя, выход которого связан с входом переключающего устройства, н выход последнего/подключен к регулятору, а вход дифференциатора связан с датчиком дав ления пара и выход - с аналого-релейным преобразователем.На чертеже представлена схема системы регулирования давления пара в парогенераторе. 45Система содержит парогенератор 1, турбину 2, регулирующие клапаны 3 турбины, регулятор 4, датчик 5 давления, задатчик 6 давления, быстродействующую редукционно-охладительную установку 7, задатчик 8 скорости изменения давления, переключающее устройство 9, дифференциатор 10, аналого-релейный преобразователь 11Система регулирования давления пара работает следующим образом.В исходном состоянии сигнал отэадатчика 6 давлениями больше, чемтекущее давление в парогенератореизмеряемое датчиком 5. Сигнал 60на входе регулятора 4, формируемый задатчиком 8 и переключающим устройством 9, в исходном состоянии ,равен нулю, так как устройство 9 на-, ,ходится в отключенном положении. 65 Суммарный сигнал О на входе регу лятора в исходном состоянии оказывается отрицательнымфу,+у- р О.При выполнении условия (,1) реализуется стерегущий режим; регулятора, при котором отклонение давления в парогенераторе от номинальной величины до определенного значения не вызывает срабатывание регулятора 4.При закрытии регулирующих клапанов 3 происходит рост давления пара р и скорости его изменения Ч :ЩЕсли скорость, измеряемая дифференциатором 10, достигнет величины больше или равной заданному значению от задатчика 8, т,е. будет выполняться условие ЧЧ(2), то аналого-релейный преобразователь 11 автоматически включит переключающее устройство 9, при этом сигнална входе регулятора примет постоянное значение, пропорциональное величине Ч от задатчика 8. Величиназаранее выбирается такой, чтобы установить единственное достаточно большое значение отклонения давления пара 0 при выполнении условия (2), при котором обеспечивается срабатывание регулятора 4 до достижения давлением пара величины уставки 9/Эаданные значения р, и М, при которых происходит срабатывание регулятора 4, определяются аналитически или опытным путем для конкретного типа энергоблока.Условие срабатывания регулятора 43)В рассматриваемом случае кратковременного сброса нагрузки и незначительного отклонения давления пара в парогенераторе 1 (меньше значения ,)срабатывания регулятора 4 не прозойдет, тем самым исключается неоправданный сброс пара через БРУ 7 в конденсатор,При сбросе нагрузки, сопровождаемом быстрым и глубоким отклонением давления пара в парогенераторе в момент достижения давлением значения Я и выполнением в этот же момент условия (2) по скорости изменения давления, произойдет срабатывание регулятора 4 согласно условию (3) . При этом за счет формирования постоянного сигналауказанный момент срабатывания регулятора 4 наступает раньше, чем давление пара достигнет уставкир. Благодаря опережающему срабатыванию регулятора обеспечивается высокое качество регулирования давления -в режимах сброса нагрузки турбины 3.1062470 Составитель Н, ХалчеваТехред М, Гергель КорректоР С. Шекмар Редактор С. Патрушева Заказ 10192/38 .Тираж 424 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий.113035, Москва, Ж, Раушская наб., д. 4/5 Филиал ППП фПатентф, г. Ужгород, ул. Проектная, 4 В случае снижения мощности парогенератора вслед за сбросом нагрузки турбины опережающее срабатывание регулятора может не произойти, если мала скорость изменения давленияЧсЧ в момент достижения давлением значе ния Д = Я . В этом случае срабатывание регулятора произойдет при достижении давлением пара уставки Я, что обеспечивает удовлетворительное качество регулирования давления пара 10 в парогенераторе, так как в данном режиме отсутствует небаланс производимой и потребляемой мощности, и давление пара отклоняется меньше, чем в рассмотренном случае сброса нагрузки турбины.Таким образом, предлагаемое изобретение обеспечивает повышение на дежности регулирования давления пара в режимах кратковременного сбро са нагрузки и позволяет устранить ,ситуации, связанные с неправильной работой сиСтемы регулирования давления, при которых может произойти останов всего энергоблока и снижение коэффициента использования его установленной мощности,
