Устройство для приема в судовую гидравлическую систему забортной воды
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

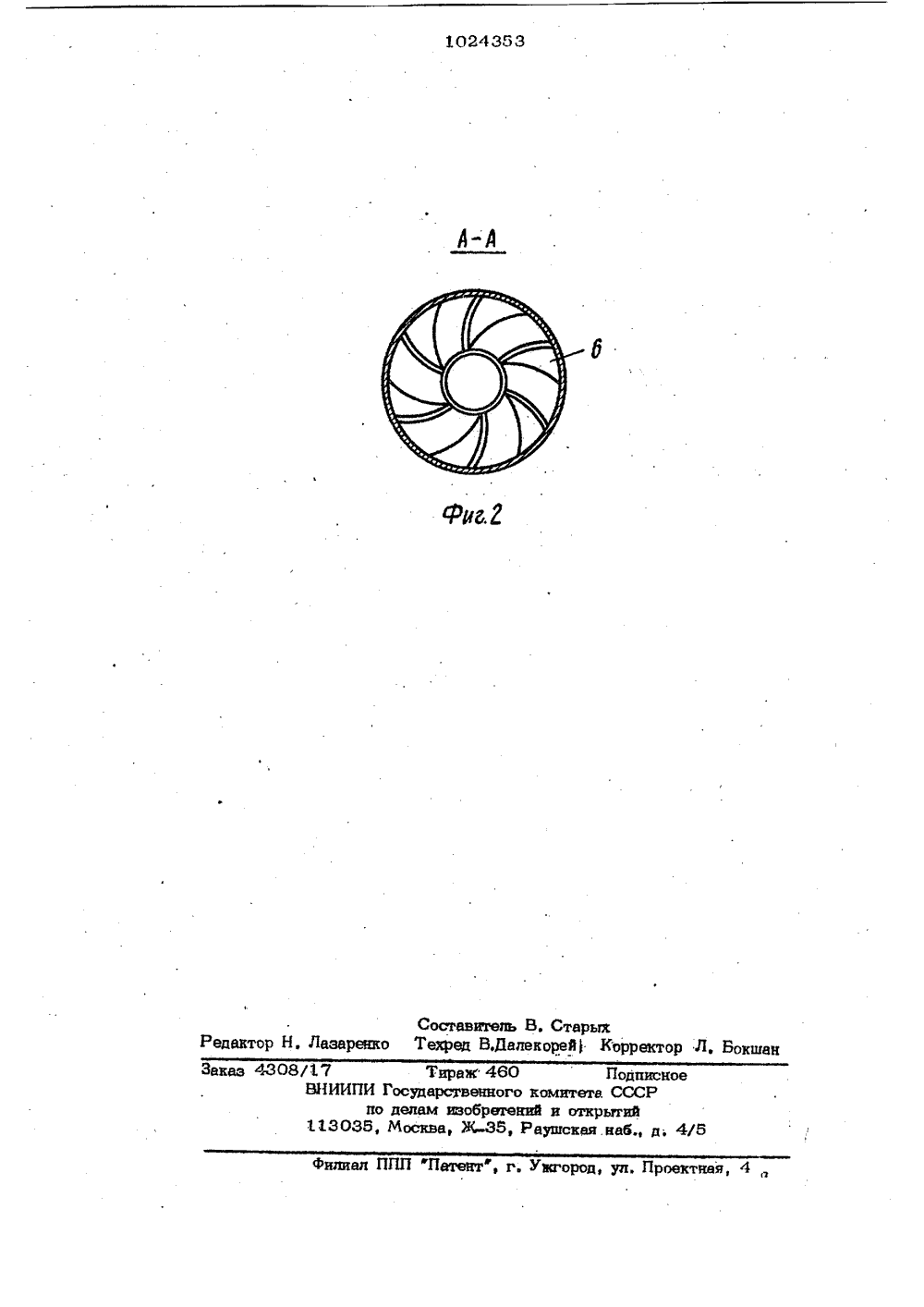

(56) 1. Авторское свидетельство ССС М 477880, кл. В 63 Л 2/12, 10.07 (прототип)(54)(57) УСТРОЙСТВО ДЛЯ ПРИЕМА В СУДОВУЮ ГИДРАВЛИЧЕСКУЮ СИСТМУ ЗАБОРТНОЙ ВОДЫ, содержащее см .тированный внутри корпуса судна кингс соойце 1 ный через приемный трубопрово с фильтром, о т л и .ч а ю ш е е с я таю, что, с пелью повышения надежност . в эксплуатации, оно снабжено изогнутым патрубком, один из участков кото рого смонтирован внутри приемного тр,луб ГОСУДАРСТВЕННЫЙ НОМИТЕТ ССС- ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТ провода между кингстоном и фильтром й расположен на одной оси с осью приемного трубопровода,при этом .вход упомянутого участка изогнутого патрубка обращен к кингстону, а другой участок изогнутого Фатрубка пропущен через .боковую стенку приемного трубопровода и выведен наружу Р: корпуса судна за аго обшивку, щричем ,72. приемный трубопровод снабжен укреплеещми внутри него по его периферии профилированными, преимущественно Е тангенпиалвно располозенными лопат- он- кеми развернутыми под углом к плостон, кости, перпендикулярной оси приамного д . трубопровода и образующими между собойрешетку, расположенную перед входом и .,участка изогнутого патрубка, смонтиро- Е ванного в приемном трубопроводе, а поость последнего сообщена через иЬогнуотый патрубок с забортной средой, (1 1024Изобретение относитсяк эксплуатации флота, в частности к устройствамдля приема в судовую гидравлическуюсистему забортной воды .Устройство ддя приема в судовуюгидравлическую систему забортной воды,содержащее смонтированный внутри корпуса судна кингстон, сообщенный черезприемный трубопровод с фильтром 1 .Н едостатком известного устройстваявляется малая надежность в эксплуатации еЦелью изобретения является повышениенадежности в эксплуатации устройства,Поставленная цепь достигается тем,что устройство для приема в судовуюгидравщческую систему забортной воды,содержащее смонтированный внутри корпу-20са судна кингстон сообщенный черезприемный трубопровод с фильтром, снабжено изогнутым патрубком, один из участков которого смонтирован внутри приемноготрубопровода между кингстоиом и фильт-,ром и расположен ня одной оси с осьюприемного трубопровода, при этом входупомянутого участка изогнутого патрубка обращен к кингстону, а другой участок изогнутого патрубка пропущен черезбоковую стенку приемного трубопровода и30выведен наружу корпуса судна эа егообшивку, причем приемный трубопроводснабжен укрепленными внутри него поего периферин профидированными, преимущественно тангеициальио расположенными, ,35лопатками, развернутыми под углом к плоскости перпендикулярной оси приемного тру-бопровода и образующими между собойрешетку, расположенную перед входомучастка изогнутого патрубка, смонтировенного в приемном трубопроводе, а по.лость последнего сообщена через изогнутый петрубок с заборной средой,На фиг. 1 показано устройство, общийвид; на фиг. 2 - сечение А-А на фиг, 1, 45Устройство для приема в судовуюгидравлическую систему забортной водысодержит смонтированный внутри корпуса 1 судна кингстон 2, сообщенный через приемный трубопровод 3 с фильтром4, Устройство снабжено изогнутым петрубком 5, один из участков а которогосмонтирован внутри приемного трубопровода 3 между кингстоном 2 и фильтром 4и расположен на одной оси с осью О 04приемного трубопровода 3, Вход упомянутого участка О изогнутого патрубка бобращен к кингстону 2, а другой участокБ изогнутого патрубке 5 пропущен черезбоковуюстенку приемного трубопровода 3 и выведен наружу корпуса 1 за егообшивку. Приемный трубопровод 3 снаб.жен укрепленными внутри него по его периферии профилированными, преимущественно таигеициально расположенными, лопат:ками 6, развернутыми под углом к плоскосги, перпендикулярной оси О О, прием-.ного трубопровода, и образующими междусобой решетку, расположенную перед входом участка с 3 изогнутого патрубка,смонтированного в приемном трубопроводе,а полость о последнего сообщена черезизогнутый патрубок 5 с забортной средой,Устройство работает следующим образом.Забортная вода поступает через кингстон 2 в фильтр 4 по приемному трубопроводу 3, В приемном трубопроводе 3 апомощью лопаток 6 вода приобретаетвращательное движение. Взвешивание вводе частицы концентрируются по оси потока и через изогнутый патрубок 5 выводятся за пределы приемного трубопровода 3Таким обрезом, в устройстве дости 1 а ется непрерывная очистка забортной во,ды от механических примесей и удаление последних эа борт, чем обеспечивает повышение надежной работы устройства и в две раза увеличивается период между очистками фильтра, а следовательно уменьшается простой энергетической установкиа1024383 Заказ 4308 Л 7 Тираж 460ИНИИПИ Государственного компо делам изобретений113038, Москва, Ж 38, Рауш Подписноеета СССРоткрытийко.наб. д 4/8 Фили г. Ужгород, ул. Проектная,Составитель В, Старыкедактор Н, Лазаренко Техред В,Далекорей Корректор Л. Бокшан
СмотретьЗаявка
3390458, 01.02.1982
ПРЕДПРИЯТИЕ ПЯ Р-6285
КАЛИНИН ВИКТОР СЕРГЕЕВИЧ, ДУБОВАЯ АЛЛА НИКОЛАЕВНА, ГРИШАНОВ ВИКТОР СЕРГЕЕВИЧ, ВОДОЛАДОВ АНАТОЛИЙ ВАСИЛЬЕВИЧ
МПК / Метки
МПК: B63B 13/00
Метки: воды, гидравлическую, забортной, приема, систему, судовую
Опубликовано: 23.06.1983
