Металлоискатель

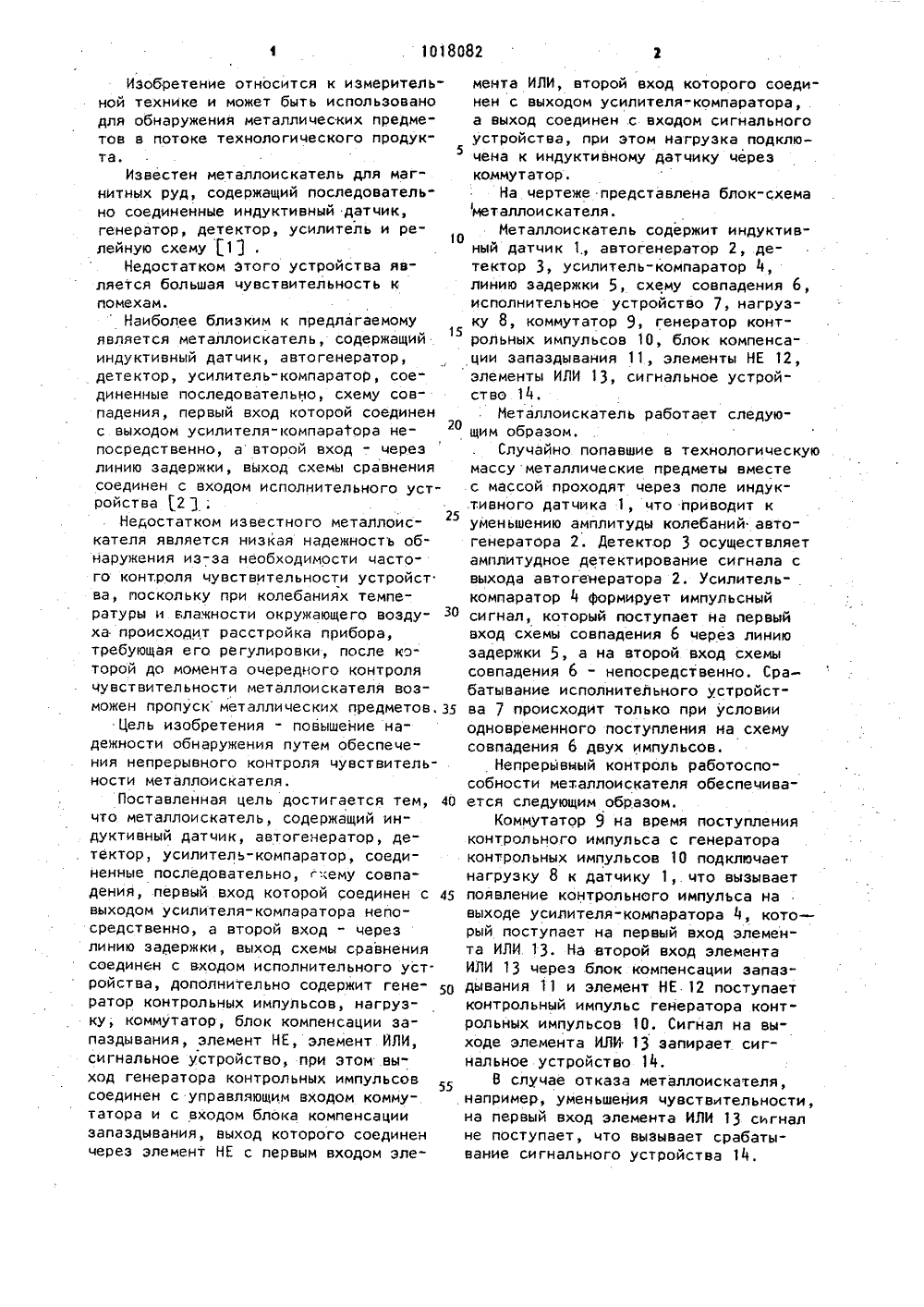

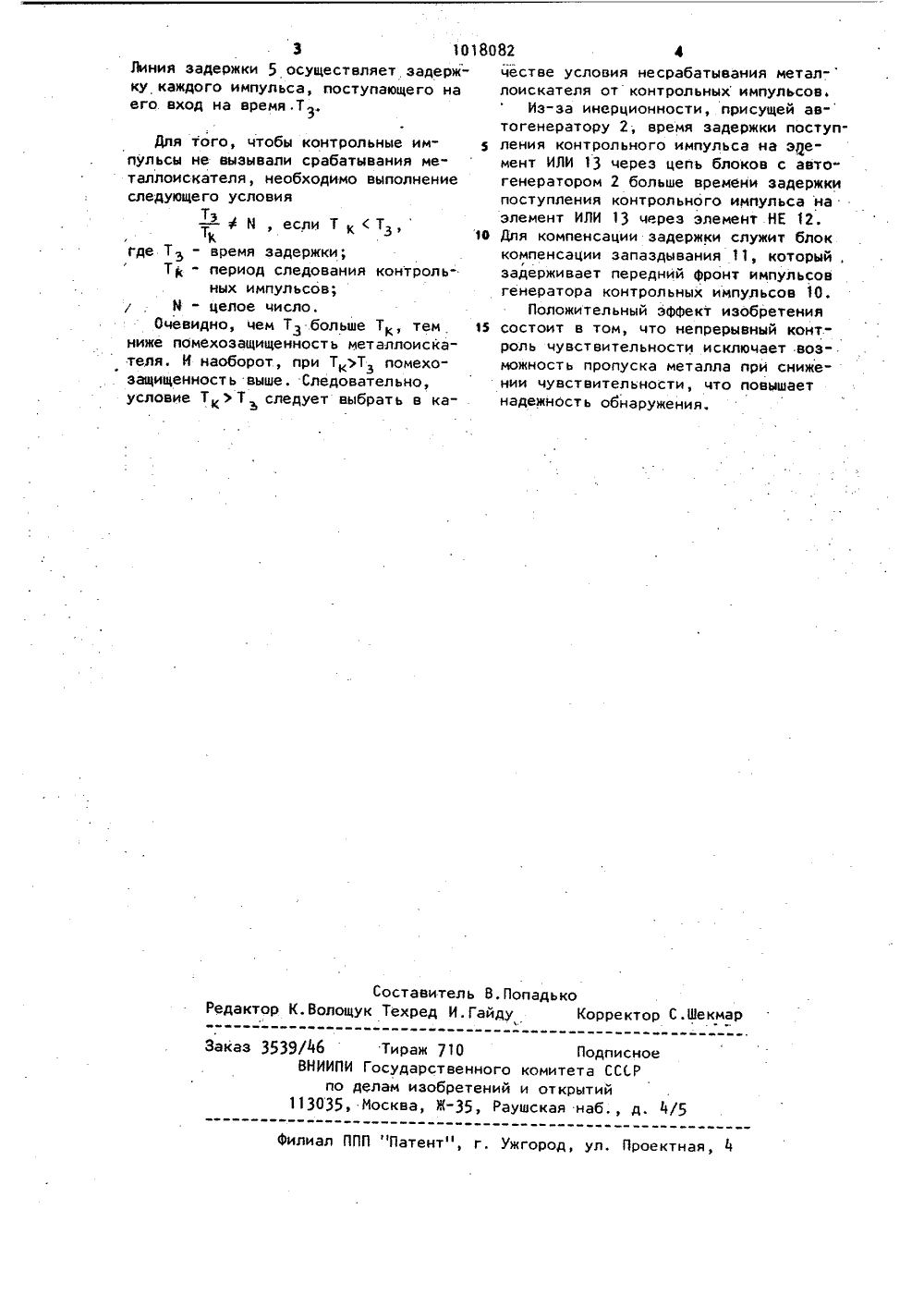

А суцщррнпю СПУБЛИН 0 ЕННЫЙ НОМИТЕТЗОЬРЕТЕНИЙ И ОТН ГОСУД АРС00 ДЕЛ ОПИСАНИЕ ИЗОБН АВТОРСКОМУ СВИДЕТЕЛЬСТВ РЕТЕНИЯ(56) 1. Крицкий Е.Л;, Минстер И.Н. Защита:дробилок от попадания металлических предметов, И., 1963, с.58.-602; Там же, с.45-47 (прототип). 54)(57) ИЕТАЛЛОИСКАТЕЛЬ, содержащий индуктивный датчик, автогенератор, детектор, усилитель-компаратор, со" единенные последовательно, схему .совпадения, первый вход которой соединен с выходом усилителя-компаратора непосредственно, а второй вход- через линию задержки, выход схемы. сравнения соединен с входом исполнительного устройства, о т л и ч а ю ". щ и й с я тем, что, с целью повыае-ния надежности обнаружения путемобеспечения непрерывного контроля чувствительности йеталлоискателя, он дополнительносодержит генератор контрольнцх импульсов, нагрузку, коммутатор, блок компенса. . ции запаздывания, элемент НЕ, элементИЛИ сигнальное устройство при этом выход генератора контрольных импульсовсоединен с управляющим входом коммутатора и с входом блока компенсациизапаздывания, выход которого соединен через элемент НЕ с" первым входомэлемента ИЛИ, второй вход которогосоединен с выходом усилителя;компара- щйтора, а выход соединен с входом сигнального устройства, при этом нагрузка подключена к индуктивному датчику (.через коммутатор.Изобретение относится к измерительной технике и может быть использовано для обнаружения металлических предметов а потоке технологического продук 5 та.Известен металлоискатель для магнитных руд, содержащий последователь" но соединенные индуктивный датчик, генератор, детектор, усилитель и релейную схему 1 .Недостатком этого устройства является большая чувствительность к помехам.Наиболее близким к предлагаемому15 является металлоискатель, содержащий индуктивный датчик, автогенератор, детектор, усилитель-компаратор, соединенные последовательно, схему совпадения, первый вход которой соединен с выходом усилителя-компара 1 ора не 20 посредственно, а второй вход - через линию задержки, выход схемы сравнения соединен с входом исполнительного устройства 2 ;Недостатком известного металлоис 25 кателя является низкая надежность обнаружения из-за необходимости частого контроля чувствительности устройст ва, поскольку при колебаниях температуры и влажности окружающего воздуха происходит расстройка прибора, требующая его регулировки, после которой до момента очередного контроля чувствительности металлоискателя возможен пропуск металлических предметов.З 5Цель изобретения - повышение надежности обнаружения путем обеспечения непрерывного контроля чувствительности металлоискателя.Поставленная цель достигается тем, 40 что металлоискатель, содержащий индуктивный датчик, автогенератор, детектор, усилитель-компаратор, соединенные последовательно, схему совпадения, первый вход которой соединен с 5 выходом усилителя-компаратора непосредственно, а второй вход - через линию задержки, выход схемы сравнения соединен с входом исполнительного уст. ройства, дополнительно содержит гене ратор контрольных импульсов, нагрузку, коммутатор, блок компенсации запаздывания, элемент НЕ, элемент ИЛИ, сигнальное устройство, при этом выход генератора контрольных импульсов соединен с управляющим входом коммутатора и с входом блока компенсации запаздывания, выход которого соединен через элемент НЕ с первым входом элемента ИЛИ, второй вход которого соединен с выходом усилителя-компаратора,а выход соединен .с входом сигнальногоустройства, при этом нагрузка подключена к индуктивному датчику черезкоммутатор.На чертеже представлена блок-схемаметаллоискателя.Иеталлоискатель содержит индуктивный датчик 1 автогенератор 2, детектор 3, усилитель-компаратор 4,линию задержки 5, схему совпадения б,исполнительное устройство 7, нагрузку 8, коммутатор 9, генератор контрольных импульсов 10, блок компенсации запаздывания 11, элементы НЕ 12,элементы ИЛИ 13, сигнальное устройство 14,Неталлоискатель работает следующим образом.Случайно попавшие в технологическуюмассу металлические предметы вместес массой проходят через поле индуктивного датчика 1, что приводит куменьшению амплитуды колебаний автогенератора 2. Детектор 3 осуществляетамплитудное детектирование сигнала свыхода автогенератора 2, Усилитель- .компаратор 4 формирует импульсныйсигнал, который поступает на первыйвход схемы совпадения 6 через линиюзадержки 5, а на второй вход схемысовпадения 6 - непосредственно. Срабатывание исполнительного устройства 7 происходит только при условииодновременного поступления на схемусовпадения 6 двух импульсов.Непрерывный контроль работоспособности металлоискателя обеспечивается следующим образом.Коммутатор 9 на время поступленияконтрольного импульса с генератораконтрольных импульсов 10 подключаетнагрузку 8 к датчику 1,. что вызываетпоявление контрольного импульса навыходе усилителя-компаратора 4, кото -рый поступает на первый вход элемента ИЛИ. 13. На второй вход элементаИЛИ 13 через блок компенсации запаздывания 11 и элемент НЕ 12 поступаетконтрольный импульс генератора контрольных импульсов 10. Сигнал на выходе элемента ИЛИ 13 запирает сигнальное устройство 14,В случае отказа металлоискателя,например, уменьшения чувствительности,на первый вход элемента ИЛИ 13 сигналне поступает, что вызывает срабатывание сигнального устройства 14.3 1018082 4 Линия задержки 5 осуществляет задерж- честве условия несрабатывания метал- ку каждого импульса, поступающего на лоискателя от контрольных импульсов. его. вход на время,Т 3, Из-за инерционности, присущей ав-тогенератору 2, время задержки поступДля того, чтобы контрольные им-ления контрольного импульса на элепульсы не вызывали срабатывания ме- мент ИЛИ 13 через цепь блоков с авто" таллоискателя, необходимо выполнение генератором 2 больше времени задержки следующего условия поступления контрольного импульса наТ Тэлемент ИЛИ 13 через элемент НЕ 12.- Ф М , если ТТТ 1к 31 в Для компенсации задержки служит блок где Т - время задержки; . компенсации запаздывания 11, который,Ть - период следования контроль- задерживает передний фронт импульсовных импульсов; генератора контрольных импульсов 10. г : М - целое число. Положительный эффект изобретенияОчевидно, чем ТЗ больше Тк, тем 5 состоит в том, что непрерывный конт.- ниже помехозащищенйость металлоиска- роль чувствительности исключает возтеля. И наоборот, при ТТ помехо- можность пропуска металла при снижезащищенность выше. Следовательно, нии чувствительности, что повышает условие Тк Т следует выбрать в ка- надежность обнаружения.Составитель В.Попадько Редактор К.Волощук Техред И.Гайду Корректор С.ШекмарЗаказ 3539/46 Тираж 710 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, И, Раушская наб., д. 4/5 филиал ППП "Патент", г. Ужгород, ул, Проектная,
