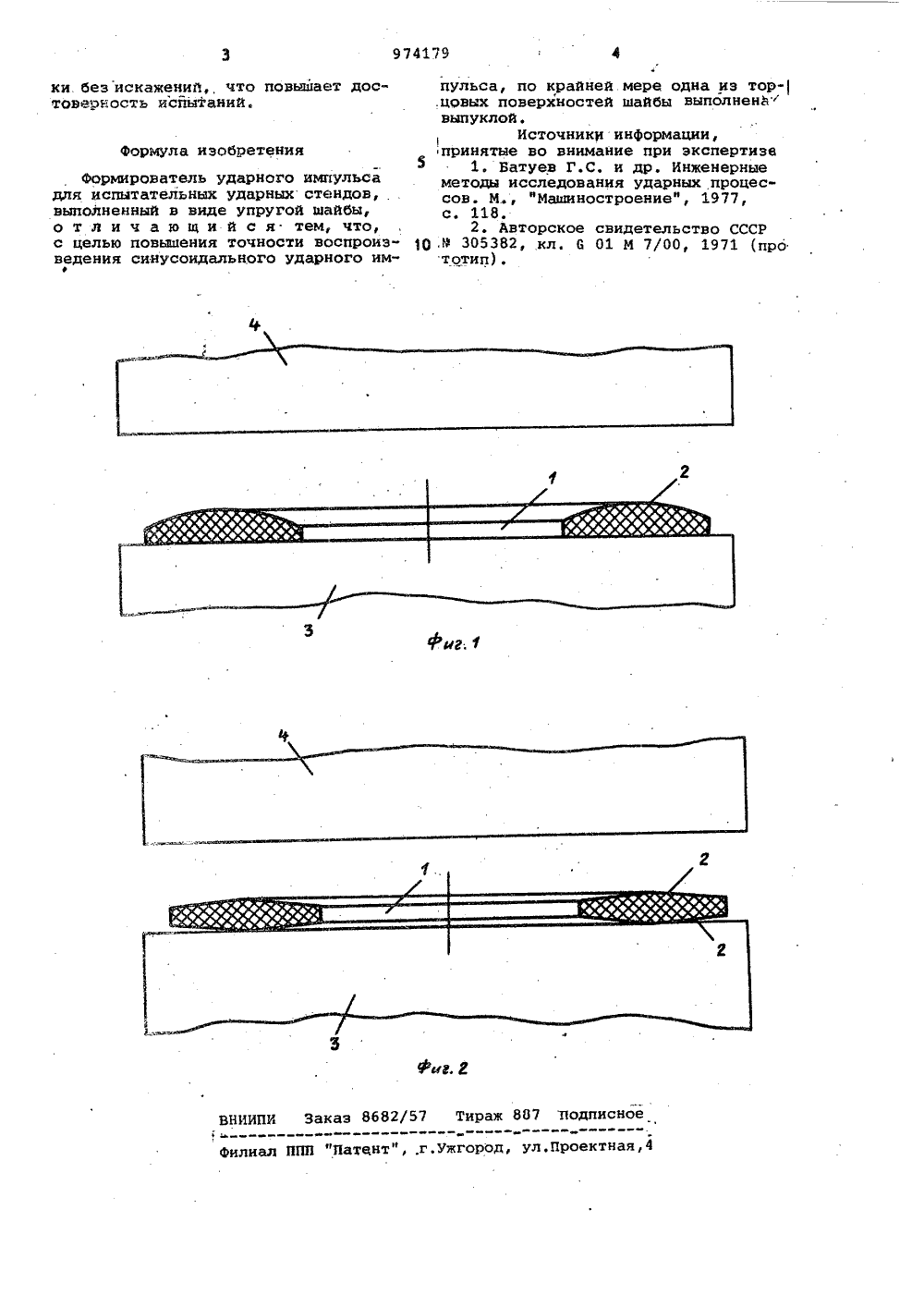

Формирователь ударного импульса для испытательных ударных стендов

Номер патента: 1728702

Опубликовано: 23.04.1992

Авторы: Голынчик, Марначев

МПК: G01M 7/08

Метки: импульса, испытательному, стенду, ударного, ударному, формирователь

...5 и 6, между которыми установлены корректирующие амортизаторы 4, средства регулировки жесткости амортизаторов выполнены в виде винтовых стяжек 7, служащих для сжатия основного .и корректирующих амортизаторов 1 и 4, Опорные элементы 5 каждого корректирующего амортизатора 4 установлены на ударовоспринимающем элементе 3, а другие опорные элементы 6 связаны посредством винтовых стяжек 7 с опорным элементом 2.Все поверхности 8 контакта опорных и ударовоспринимающих элементов 2, 3, 5 и 6 с амортизаторами 1 и 4 выполнены сферическими для исключения влияния сил трения в торцах амортизаторов на характеристики ударного процесса. На фиг.3 приведена силовая характеристика 9 сжатого формирователя как разность между силовыми характеристиками...

Номер патента: 1186985

Опубликовано: 23.10.1985

Авторы: Вильдгрубе, Крылов, Румшевич, Сорокин

МПК: G01M 7/00

Метки: волноводным, изделия, импульса, испытании, стенде, ударного, формирователем

...испытуемое изделие 4, Часть мерного стержня 2 охвачена термостатом 5 со спиралевидным каналом 6, в 1 О котором размещен электронагреватель 7. Термостат 5 имеет впускной патрубок 8 и выпускной патрубок 9 для впуска и выпуска в канал 6 хладагента, например жидкого азота.25Способ регулирования ударного импульса при испытании изделия 4 на стенде с волноводным формирователем импульса реализуется следующим образом. 30Пропуская электрический ток через электронагреватель 7 или прокачивая через канал 6 хладагент, изменяют температуру участка волновода, охватываемого термостатом 5. Это приводит 1 к изменению жесткости материала волновода на этом его участке, что, в свою очередь, ведет к изменению волнового сопротивления всего волновода и,...

Номер патента: 977975

Опубликовано: 30.11.1982

Авторы: Былино, Вагин, Загорский, Ковалев, Лукачик, Малахов, Умрейко

МПК: G01M 7/00

Метки: импульса, ударного, формирователь

...6 для ввода профилированного стержня 2. В ударнике 1 также установлен толкатель,5 выполненный в виде стакана 7 с уплотнением 8 и служащий для перемещения поршня 5 в направлении профилированного стержня 2 и механизм перемещеРния толкателя, установленный на ударнике 1, включающий гайку 9, установ-. ленную на наружной резьбе 10 ударника 1, и винты 11, служащие для соединения гайки 9 со стаканом 7. Гайка 9 стопорится на ударнике 1 посредством 15 гайки 12 с шайбой 13, Кроме того, формирователь содержит дополнительный поршень 14 с уплотнением 15, размещенный внутри стакана 7 толкателя, и механизм перемещения и фиксации дополнительного поршня 14, включающий винт 16, закрепленный на дополнительном поршне 14 и вставленный в резьбовое...

Номер патента: 1791745

Опубликовано: 30.01.1993

Авторы: Жарков, Кирдеев

МПК: G01M 7/08, G01N 3/30

Метки: импульса, испытательного, стенда, ударного, формирователь

...выше выполнении упругого элемента формирователя и приспособлениями для регулировки его жесткости "короткий" импульс, аналогичный удару по жесткой наковальне, может быть получен при расположенииъаступов диска в месте соединения рабочих участков, Замыкание рабочих участков в круговой контур позволяет получать импульсы сравнительно большой длительности с помощью компактной конструкции формирователя,На фиг.1 изображен ударный испытательный стенд с описываемым формирователем ударного импульса; на фиг.2 - формирователь ударного импульса.Стенд содержит станину 1 с установленным на ней вращающимся диском 2, оснащенным кулачками 3, контактирующими с поперечной 4, закрепленной на стержне 5, установленном в вертйкальных направляющих 6 и 7. На...

Номер патента: 896455

Опубликовано: 07.01.1982

Авторы: Найзабеков, Райский, Стихановский

МПК: G01M 7/00

Метки: импульса, ударного, формирования

...в контакте со стержнем 7 и контейнером 8 с испытуемыми изделиями (непоказаны), торец которого имеет вогнутую сферическую поверхность.Контейнер 8 с испытуемыми изделиямиустанавливается в трубе 9. Приспособление для поворота шара 1 состоит издвух упругих зубчатых планок 10, зак- ЗО репленных одними концами на контейне 896455ре 8 параллельно оси контейнера и размещенных относительно друг друга под углом 90 , а зубцы других концов планок, взаимодействующие с шаром, смещены относительно среднего его сечения, перпендикулярного оси дей. ствия ударного импульса, на величину 1 фу 4 мм.В момент нанесения удара по стержню 7 последний воздействует на шар 1, который, в свою очередь, воздействует на контейнер 8. Формируется ударный импульс...
