Судовая заваливающаяся мачта
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 967871
Авторы: Грабовский, Новиков, Ростованова
Текст

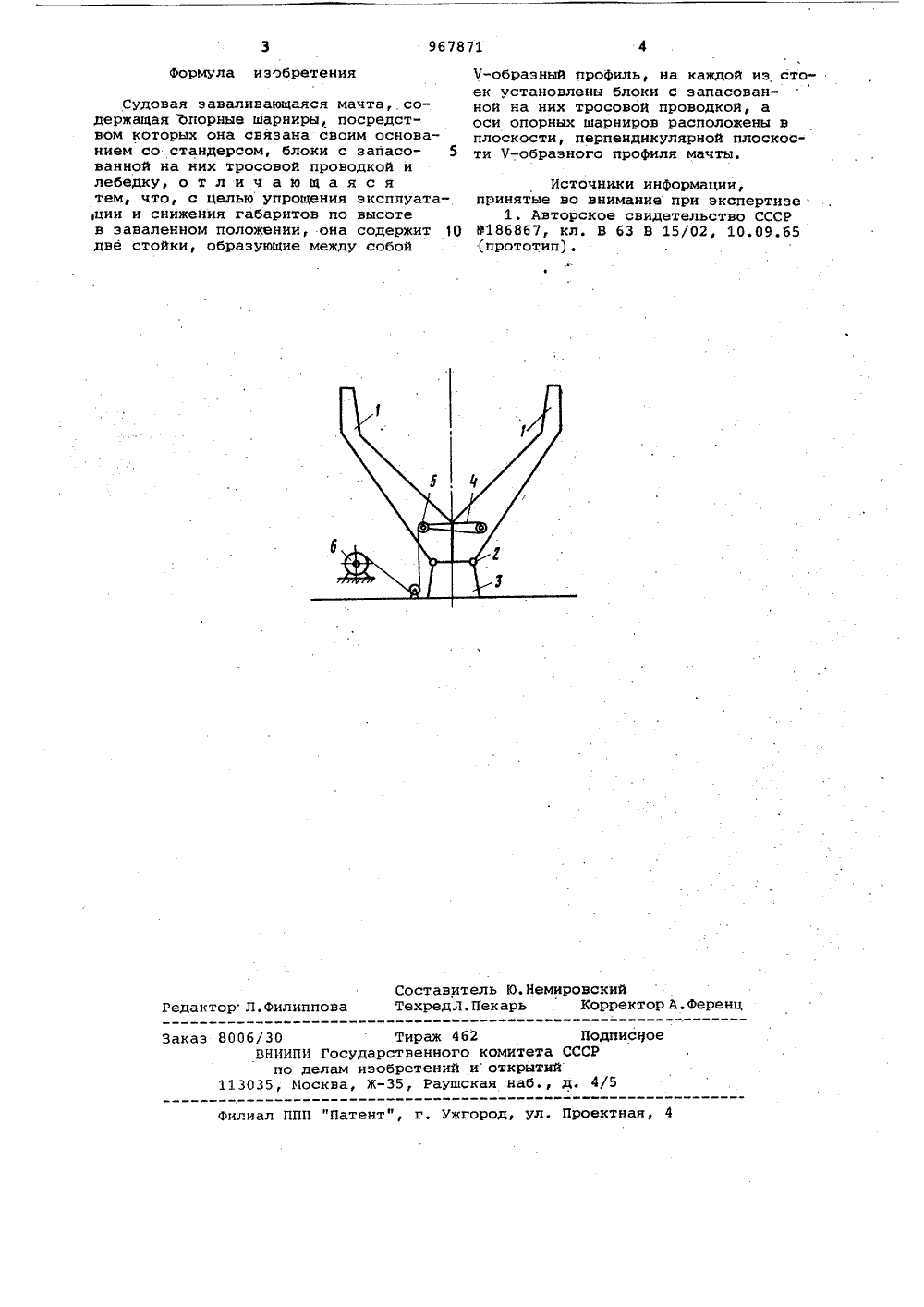

ОП ИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз СоветскихСоциалистическихРеспублик п 967871(22) Заявлено 04,0180(21) 2863493/27-11 В 63 В 15/02 с присоединением заявки М 9 Государственный комитет СССР по делам изобретений и открытий.014.21 (088.8) Дата опубликования описания 23.10.82) СУДОВАЯ ЗАВАЛИВАЮЩАЯСЯ МАЧТА стро- вали-О ена суд бщий ви. изобрамачта,а На чертливающая О Изобретение относится к судаению, в частности, к судовым завающимся мачтам.Известна судовая заваливающаясямачта, содержащая опорные шарниры,посредством которых она связана своим основанием со стандерсом, блокис запасованной на них. тросовой проводкой и дистанционно-управляемуюлебедку 113Однако известная мачта сложна вэксплуатации и обладает большими габаритами по высоте в заваленном положении.Цель изобретения - упрощение зксп. 15луатации и снижение габаритов по высоте в заваленном положении судовойзаваливающейся мачты,. Поставленная цель достигаетсятем, что судовая заваливающаяся мачта содержит две стойки, образующиемежду собой Чгобразный проФиль, накаждой из стоек установлены блоки сзапасованной на них.тросовой проводкой, а оси опорных шарниров расположены в плоскости, перпендикулярнойк плоскости Ч-образного профиля мач-ты.ов я эаЗаваливающаяся Ч-образная мачта: содержит наклонные стойки 1, связанные посредством опорных шарниров 2 со атандерсом 3, тросовую проводку 4, блоки 5 и тяговую лебедку 6.Мачта работает следующим образом.При травлении тросовой проводки 4 лебедкой 6 через блоки 5 стойки 1 под действием силы тяжести расходятс и опускаются, поворачиваясь вокруг опорных шарниров 2.Подъем мачты осуществляют путем выбирания тросовой проводки 4, подтягивая стойки 1 друг к другу, В под нятом положении стойки Фиксируют стопорным устройством Конструкция заваливающейся Ч-образной мачты с блоками на каждой из стоек позволяет осуществлять плавное заваливание и подъем их за счет регу лирования скорости выбирания троса без использования каких-либо дополнительных конструкций.Заваливание и подъем мачты с помощью блоков за счет взаимнбй работы стоек мачты позволяет расположить оси опорных шарниров практически на уровне палубы, что определяет минимальную высоту стандерса.967871 Формула изобретения оставитель Ю.НемировскийехредЛ.Пекарь Корректор А.ференц дактор Л.филиппов 6/30 Тираж 462 ВНИИПИ Государственного комитпо делам изобретений иоткр 3035, Москва, Ж, Раушская на каз 800 Подписита СССРтийд. 4/5 пиал ППП "Патентф, г. Ужгород, ул. Проектная,Судовая заваливающаяся мачта, содержащая опорные шарниры, посредством которых она связана своим основанием со стандерсом, блоки с запасо ванной на них тросовой проводкой и лебедку, о т л и ч а ю щ а я с я тем, что, с целью упрощения эксплуата,ции и снижения габаритов по высоте в заваленном положении, она содержит 10 две стойки, образующие между собой Ч-образный профиль, на каждой из стоек установлены блоки с запасованной на них тросовой проводкой, аоси опорных шарниров расположены вплоскости, перпендикулярной плоскости Ч-образного профиля мачты. Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССР9186867, кл, В 63 В 15/02, 10.09.65
СмотретьЗаявка
2863493, 04.01.1980
ПРЕДПРИЯТИЕ ПЯ М-5940
ГРАБОВСКИЙ ОЛЕГ НИКОЛАЕВИЧ, НОВИКОВ ЕВГЕНИЙ АЛЕКСАНДРОВИЧ, РОСТОВАНОВА ЛЮДМИЛА НИКОЛАЕВНА
МПК / Метки
МПК: B63B 15/02
Метки: заваливающаяся, мачта, судовая
Опубликовано: 23.10.1982
Код ссылки
<a href="https://patents.su/2-967871-sudovaya-zavalivayushhayasya-machta.html" target="_blank" rel="follow" title="База патентов СССР">Судовая заваливающаяся мачта</a>
