Фиксатор уровня

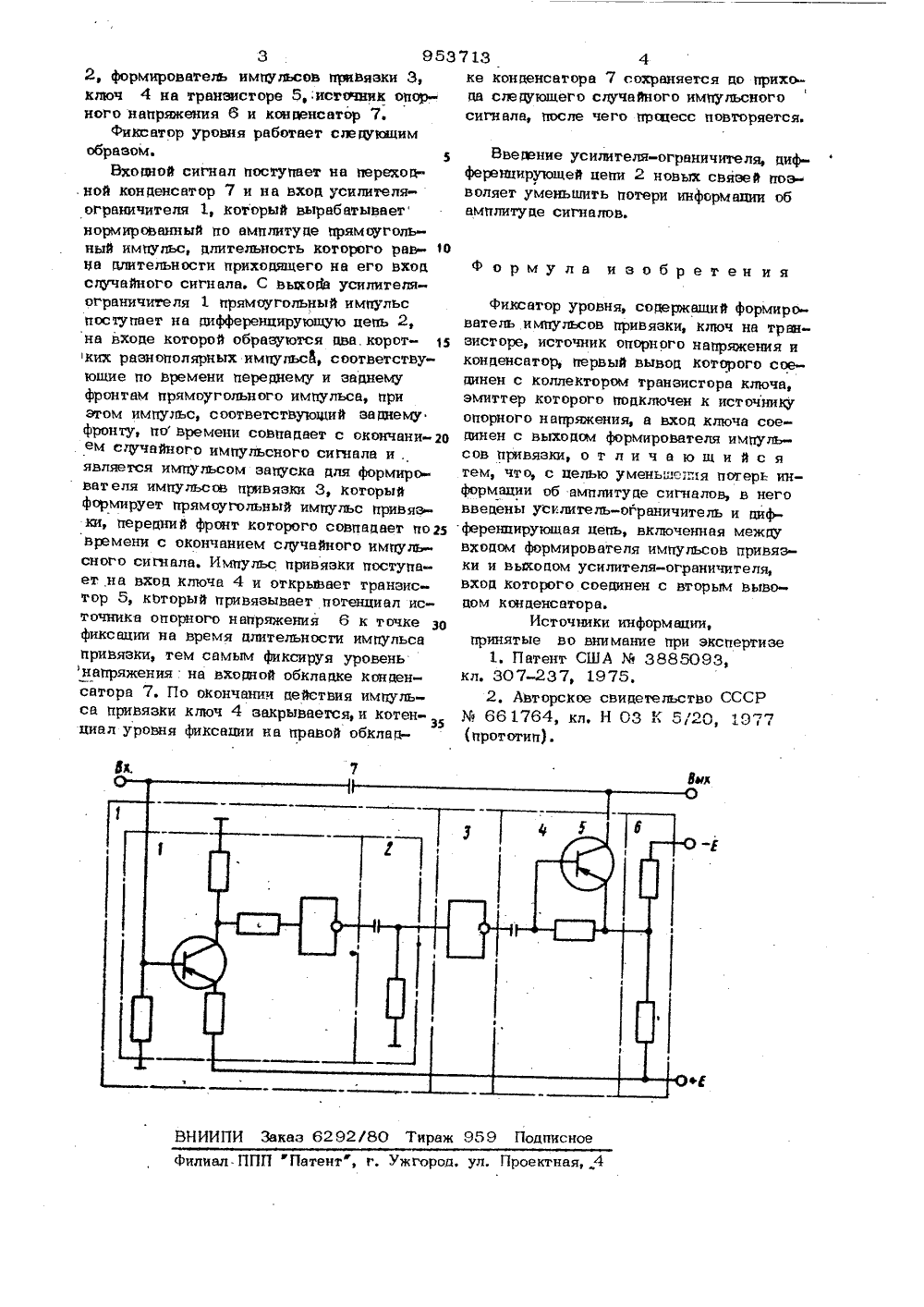

(72) Автори изобретени исюк и нинградское 1) Заавнтель венное обьедине а учнс проБуреве стн 54) ФИКСАТОР УРОВНЯ вия имп льс де сигналов во время дейст у ов привязки.Цепль изобретения - уменьшение потерь информации об амплитуде сигналов,Поставленная цель достигается тем, что в фиксатор урсвня, содержащий формирователь импульсов привязки, ключ на транзисторе, источник опорного напряже-, ния и конденсатор, первый вывод которого соединен с коллектором транзистора ключа, эмиттер которого подключен к источнику опорного напряжения, а вход ключа соединен с выходом формирователя импульсов привязки, введены усилитель-ограничитель и дифференцируюшая цепь, включенная междувходом формирователя импульсов привязки и выходом усилителя-ограничителя, вход которого соединен с вторым выводом конденсатора. нссится Изобретение от ной технике и мож в устройствах изм лов. н быть использов ния амплитуды игнааший люч,тор урсвня, содержпульсов привязки, к напряжения и конд Известен фиксаформирователь имисточник опорноготор 13,Недсстатком тется низкое быстрное наличием инерц звес держаший вязки, клю опорного вый вь тором тр рого под На чертеж схема фиксат фиксатор ограничительопальная ряжениядом фермиНедосвляется кого устройства явля- действие обусловмнВ10 ионного звена. ен также фиксатор уровня, соформирователь импульсов прич на транзисторе, источник напряжения и кснденсатор, перод которого соединен с коллеканзистора ключа, эмиттер котолючен к источнику опорного на а вход ключа соединен с выхорователя импульсов привязки Г 23. атком известного устройства потеря информации об амплитуИве дена фуцкдиуровня.ня содержит усилительдифференцируюшую цепьИПИ Заказ 6292/80 Тираж 959 Подписно Ужгород. ул. Проектная,иал - ППП Патент 3 953 2, формирователь импульсов привязки 3, ключ 4 на транзисторе 5,источник опорного напряжения 6 и конденсатор 7.фиксатор уровня работает следующим образом. 5Входной сигнал поступает на переходной конденсатор 7 и на вход усилителя ограничителя 1, который вырабатывает нормированный по амплитуде прямоугольный импульс, длительность которого рав- О На длительности приходящего на его вход случайного сигнала. С ььиода усилителя- ограничителя 1 прямоугольный импульс поступает на пифференцирующую цепь 2, на входе которой образуются два. корот ких раэнополярных импульс, соответствующие по времени переднему и заднему фронтам прямоугольного импульса, при этом импульс, соответствующий за днему фронту, по времени соьпадает с окончани ем случайного импульсного сигнала и . является импульсом запуска для формиро вателя импульсов привязки 3, который формирует прямоугольный импульс привязки, передний фронт которого совпадает по 25 времени с окончанием случайного импульсного сигнала. Импульс привязки поступает,на вход ключа 4 и открывает транзистор 5, который привязывает потенциал источника опорно 1"о напряжения 6 к точке 30 фиксшпщ на ьремя длительности импульса привязки, тем самым фиксируя уровень напряжения на входной обкладке конденсатора 7. По окончании действия импульса привязки ключ 4 закрывается, и котенпиал уровня фиксации на правой обклад 713 4ке конденсатора 7 сохраняется до прихсьда сле дующего случайного импульсногосигнала, после чего процесс повторяется. Введение усилителя-ограничителя, дифференцирующей цепи 2 новых связей поэ ьоляет уменьшить потери информации об ам 1 тлитуде сигналов. формула изобретен ия фиксатор уровня, содержащий формирователь импульсов привязки, ключ на транзисторе, источник опорного напряжения иконденсатор, первый вывод которого соединен с коллектором транзистора ключа,эмиттер которого подключен к источникуопорного напряжения, а вход ключа соепинен с выходом формирователя имПульсов привязки, о т л и ч а ю щ и й с ятем, что, с целью уменьш:цття потерь информации об амплитуде сигналов, в неговведены усилитель-ограничитель и дифференцирующая цепь, включенная межпувходом формирователя импульсоь привязки и выхопом усилителя-ограничителя,вход которого соединен с вторым выводом конденсатора.Источники информации,принятые во внимание 1 три экспертизе1. Патент США3885093,кл. 307-237, 1975,2, Авторское свидетельство СССР661764, кл. Н 03 К 520, 1977
