Способ транспортировки сыпучих грузов из шахт и рудников
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 948829
Автор: Швец
Текст

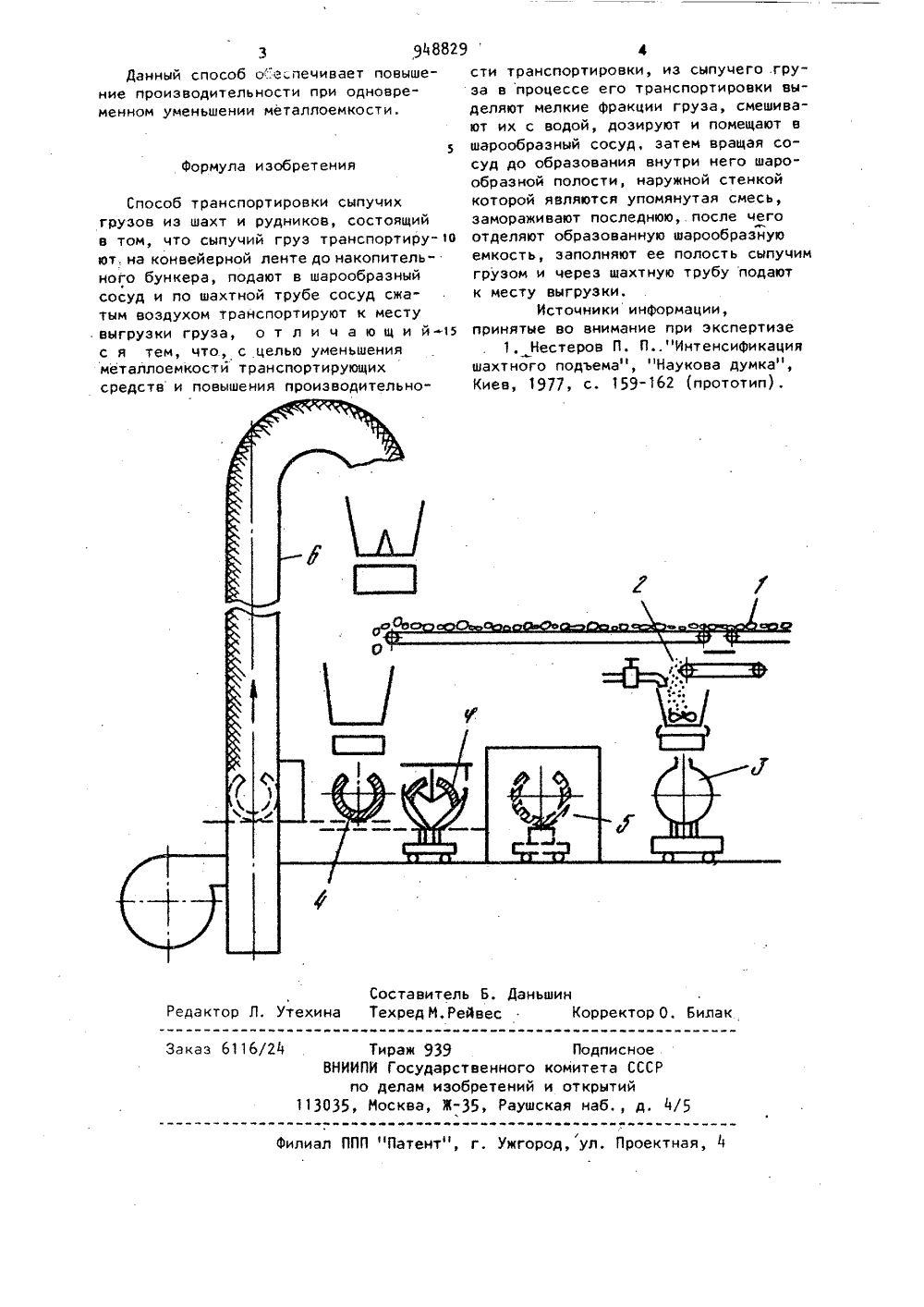

:-О.,с,;: ,Днепропетровское отделение Института мехи:":.1.": АН Украинской ССР т В. 3(71) Заявнтель 5 М) СПОСОБ ТРАНСПОРТИРОВКИ СЫПУЧИХ ГРУЗОВ ИЗ ШАХТ И РУДНИКОВ1Изобретение относится к подъемно транспортному машиностроению.Известен способ транспортировки сыпучих грузов из шахт и рудников, состоящий в том, что сыпучий груз транспортируют на конвейерной ленте до накопительного бункера, подают в шарообразный сосуд и по шахтной трубе этот сосуд сжатым воздухом транспортируют к месту выгрузки груза 1.Недостатки этого способа заключаются в высокой металлоемкости транспортирующих средств и низкой производительности транспортировки.Цель изобретения - уменьшение металлоемкости транспортирующих средств и повышения производительности транспортировки. Для этого из сыпучего груза в процессе его транспортировки выделяют мелкие фракции Груза, 20 смешивают их с водой, дозируют и помещают в шарообразный сосуд, затем вращая сосуд до образования внутри него шарообразной полости. наружной 2стенкой которой являются упомянутая смесь, эамораживают последнюю, после чего отделяют образованную шарообразную емкость. заполняют ее полость сыпучим грузом и через шахтную трубу подают к месту выгрузки.На чертеже схематически изображено устройство для осуществления описываемого способа.Сущность описываемого способа состоит в том, что из сыпучего груза в процессе его транспортировки выделяют мелкие фракции 2, смешивают их с водой, дозируют и помещают в шарообразный сосуд 3. Затем вращают сосуд 3 до образования внутри него шарообразной полости Й, наружной стенкой которой является упомянутая смесь, замораживают последнюю, например в холодильной камере 5.После этого отделяют образованную шарообразную емкость заполняют ее полость 4 сыпучим грузом и через шахтную трубу 6 подают к месту выгрузки.9 ч 8829 Данный способ о;.е" печивает повышение производительности при одновременном уменьшении металлоемкости. формула изобретения Способ транспортировки сыпучих грузов из шахт и рудников, состоящий в том, что сыпучий груз транспортиру о ют. на конвейерной ленте до накопительного бункера, подают в шарообразный сосуд и по шахтной трубе сосуд сжатым воздухом транспортируют к месту выгрузки груза, о т л и ч а ю щ и й -1 с я тем, что, с целью уменьшения металлоемкости транспортирующих средств и повышения производительновитель 6. Даньшинд М,Рейвес Корректор О. Билаке ы емЗаказ 6116/2 Тираж 939 ВНИИПИ Государс по делам иэо 13035, Москва, Ж Подписноевенного комитета СССретений и открытий5, Раушская наб., д. те аФилиал ППП "Патент", г, Ужгород, ул, Проектная,Соседактор Л, Утехина Тех сти транспортировки, из сыпучего .груза в процессе его транспортировки выделяют мелкие фракции груза, смешивают их с водой, дозируют и помещают вшарообразный сосуд, затем вращая сосуд до образования внутри него шарообразной полости, наружной стенкойкоторой являются упомянутая смесь,замораживают последнюю, после чегоотделяют образованную шарообразнуюемкость, заполняют ее полость сыпучимгрузом и через шахтную трубу подаютк месту выгрузки.Источники информации,принятые во внимание при экспертизе1, Нестеров П. П"Интенсификацияшахтного подъема", "Наукова думка",Киев, 1977, с. 159- 162 (прототип),
СмотретьЗаявка
2892037, 04.03.1980
ДНЕПРОПЕТРОВСКОЕ ОТДЕЛЕНИЕ ИНСТИТУТА МЕХАНИКИ АН УССР
ШВЕЦ ГЕОРГИЙ АЛЕКСЕЕВИЧ
МПК / Метки
МПК: B66B 9/04
Метки: грузов, рудников, сыпучих, транспортировки, шахт
Опубликовано: 07.08.1982
Код ссылки
<a href="https://patents.su/2-948829-sposob-transportirovki-sypuchikh-gruzov-iz-shakht-i-rudnikov.html" target="_blank" rel="follow" title="База патентов СССР">Способ транспортировки сыпучих грузов из шахт и рудников</a>
