Способ выплавки ванадийсодержащих сталей

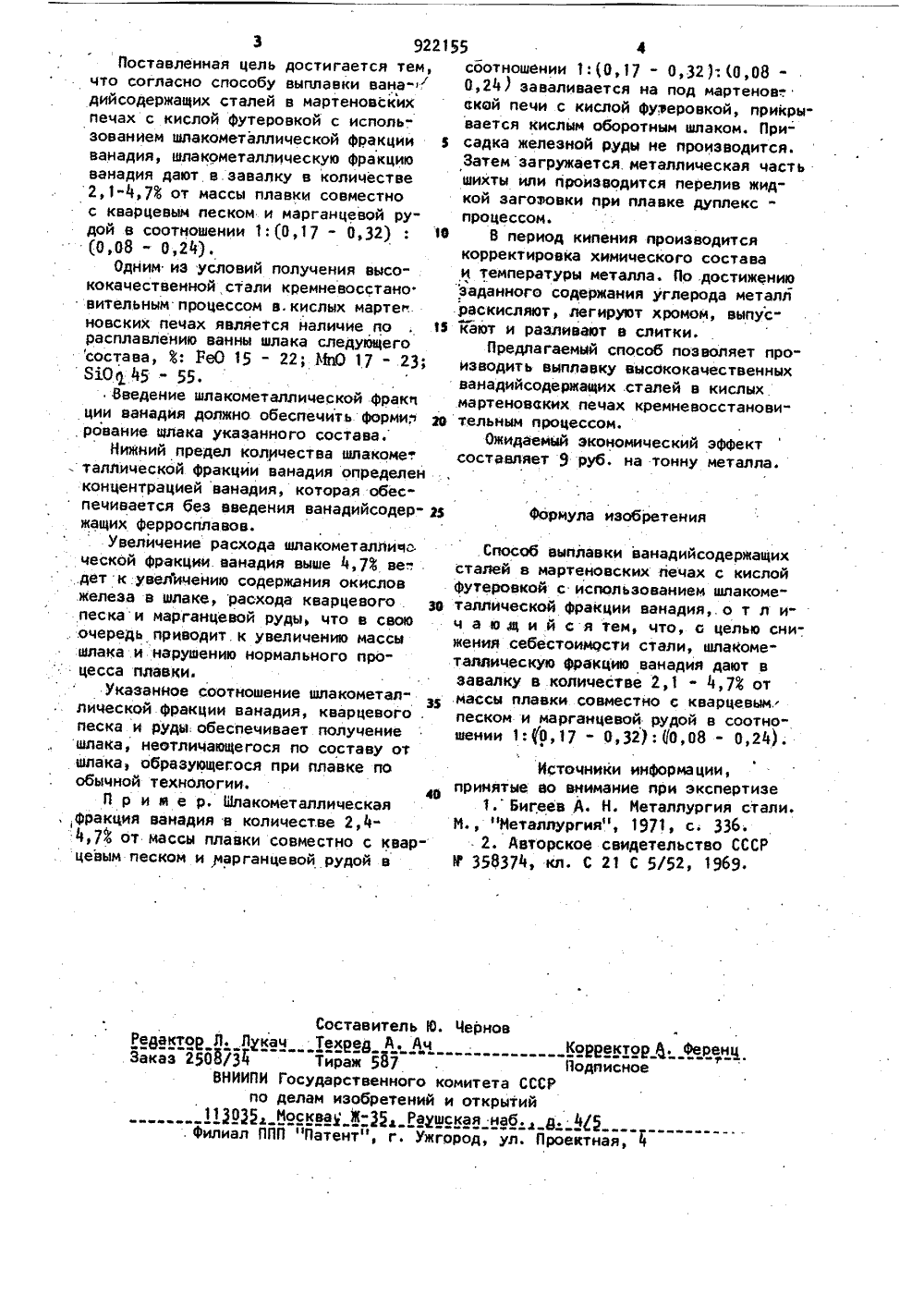

ОП ИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ. 3(0888) Дата опубликования описания 25.04.82(71) Заяв 54) СПОСОБ ВЫПЛАВКИ ВАНАДИЙСОДЕРЖАЩИХ СТА с использованиефракции ванадияпобочного продокиси ванадия,вый шлам вводиокислительныйс молотым углелом и известью Недостатком известного способа является наличие окислов кальция в кислом шлаке, что приводит к образованию бисиликата кальция, резко снижает активность кремнезема в кислом шлаке и препятствует восстановле нию кремния. Поэтому известный способ не может быть использован при выплавке высококачественных ванадий- содержащих сталей кремневосстановительным процессом,Цель изобретениятоимости высококачевой стали, выплавляновительным процесс снижение себес ственной ванадиеемой кремневосста ом. 3Изобретение относится к черной ме- таллургии, в частности к выплавке ванадийсодержащих сталей в мартеновских печах с кислой футеровкой,Известен способ выплавки ванадиевых сталей с использованием в качестве легирующего материала ванадиевых . сплавов и конвертерного ванадиевого шлака 1Недостатком рассмотренного способа является то, что ванадиевые сплавы.то представляют собой дефицитный и дорогостоящий материал, а использование ванадиевого шлака вследствие значительного содержания в нем закиси жег леза (35 - 40) приводит к повышенному расходу Ферросплавов-раскислите" лей и щлакообразующих, что увеличивает себестоимость стали.Наиболее близким по технической сущности и достигаемому результату к изобретению является способ выплавки ванадийсодержащих сталей в элект-/ родуговых печах с кислой Футеровкойм шлакометаллической- ванадиевого шдума, кта обогащения пяти- по которому ванадиеся в завалкУ или в, ериод плавки в смеси одсодержащим материа,Формула изобретения 3 9221Поставленная цель достигается тем,что согласно способу выплавки вана-дийсодержащих сталей в мартеновскихпечах с кислой Футеровкой с исполь-.зованием шлакометаллической фракции 3ванадия, шлакометаллическую Фракциюванадия дают в.завалку в количестве2,1"4,7 Ф от массы плавки совместнос кварцевым песком и марганцевой рудой в соотношении 1:(0,17 - 0,32) : 16(0,68 " 0,24),Одним из условий получения высококачественной стали кремневосстано.вительным процессом в.кислых мартен.новских печах является наличие по . йрасплавлению ванны шлака следующегосостава, ; РеО 15 - 22; ИПО 17 " 23;Ы 045 - Я.Введение шлакометаллической фракпции ванадия должно обеспечить форми 2 врование шлака указанного состава.Нижний предел количества шлакомет- таллической фракции ванадия определенконцентрацией ванадия, которая обес"печивается без введения ванадийсодер" 2 зжащих ферросплавов.Увеличение расхода шлакометалличоческой фракции ванадия выше 4,7 ве".,. дет к:увеличению содержания окисловжелеза в шлаке, расхода кварцевогопеска и марганцевой руды, что в своюочередь приводит. к увеличению массышлака и нарушению нормального процесса плавки,Указанное соотношение шлакометал 3лической Фракции ванадия, кварцевого,песка и руды: обеспечивает получениешлака, неотличающегося по составу осшлака, образующегося при плавке пообычной технологии.46П р и ж е р. ОлакометаллическаяФракция ванадия в количестве 2,44,Д от массы плавки совместно с кварцевым песком и марганцевой рудой в 5 фсоотношении 1:(О, 17 - 0,32 ) 10,08- 0,24 ) заваливается на под мартенов- ской печи с кислой фуэеровкой, прикрывается кислым оборотным шлаком. Присадка железной руды не производится. Затем загружается. металлическая часть шихты или производится перелив жидкой загозовки при плавке дуплекс- процессом.В период кипения производится корректировка химического состава и температуры металла. По .достижению заданного содержания углерода металл раскисляют, легируют хромом, выпускают и разливают в слитки.Предлагаемый способ позволяет производить выплавку высококачественных ванадийсодержащих .сталей в кислых мартеноваких печах кремневосстанови" тельным процессом,Ожидаемый экономический эффект составляет 9 руб, на тонну металла. Способ выплавки ванадийсодержащих сталей в мартеновских печах с кислой Футеровкой с использованием шпакометаллической Фракции ванадия,.о т л ич а ю,щ и й с я тем, что, с целью снижения себестоимости стали, шлакометаллическую Фракцию ванадия дают в завалку в количестве 2,1 - 4,7 Ф от массы плавки. совместно с кварцевым. песком и марганцевой рудой в соотношении 1: 0,17 - 0,32): ц 0,08 - 0,24). Источники информации,принятые во внимание при экспертизе1. Бигеев А. Н. Иеталлургия стали,И., "Иеталлургия", 1971, с. 336.2. Авторское свидетельство СССРИ 358374, кл. С 21 С 5/52, 1969, Составитель Ю. Чернов Реаактор Л. Лукач Техреду К Ач КорректорЯ. Ференц ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 11 ОД Иоскваь Ж"Я Раушская наб. д. 4 Д
