Способ изготовления резистивных элементов из микропровода в стеклянной изоляции
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 911632
Авторы: Бадинтер, Геллер, Любчак, Старуш, Шнайдерман
Текст

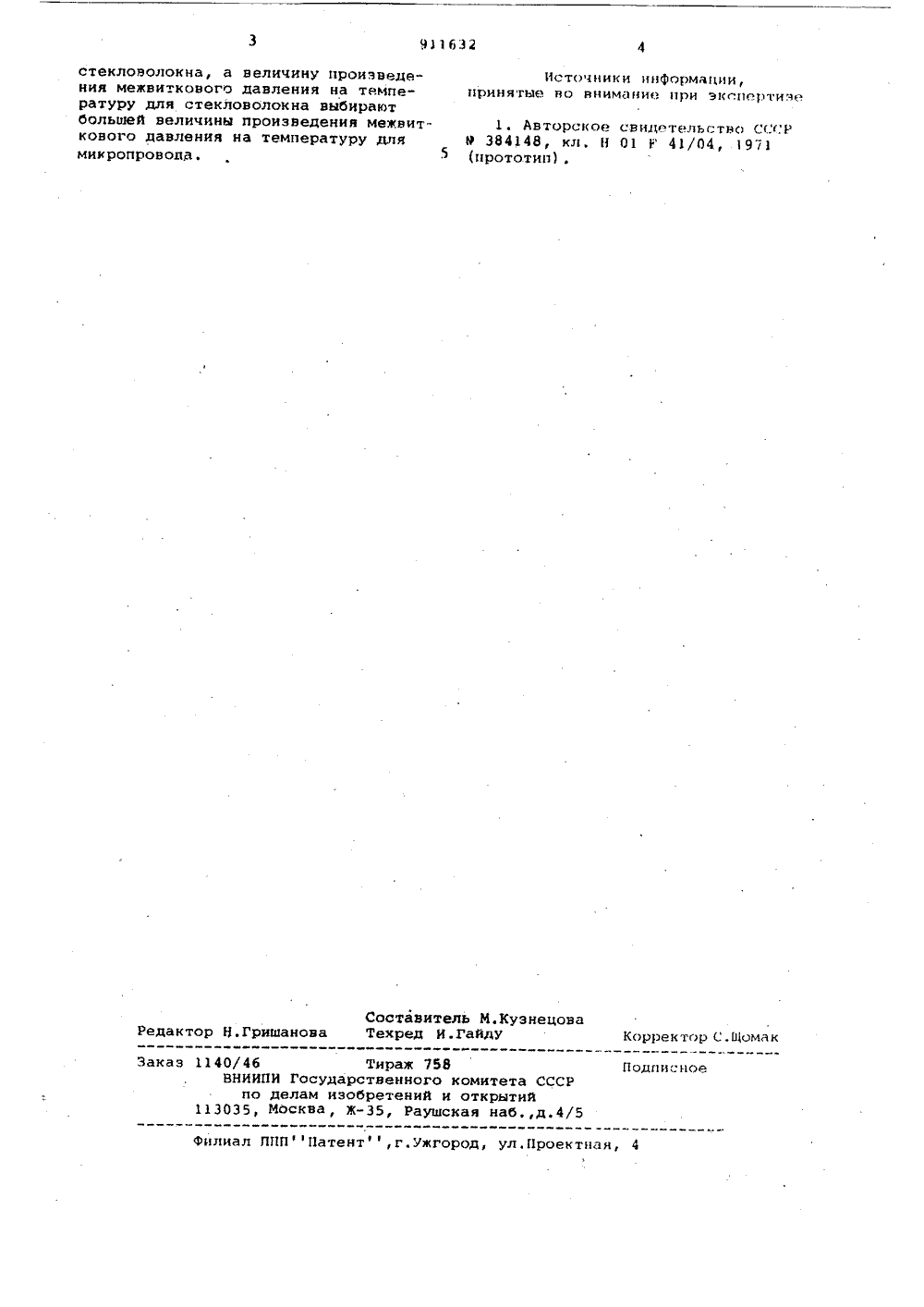

ОПИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз СоветскихСоциалистическихРеспублик оп 91 1632(22) Заявлено 290975 (21) 2175667/18-21 Р 1 М К з с присоединением заявки Ио(23) Приоритет Н 01 С 17/00УН 01 Г 41/04 Государственный комитет СССР по делам изобретенмй и открытийДата опубликования описания 070382 Е.Я.Бадинтер, В,М.Геллер, Т.А,Любчак, И.Г,Старуш и В,И.Инайдерман4 Л:,Р;,);,;,.-.,;4;,(72) Авторы изобретения Кишиневский научно-исследовательский институтэлектроприборостроения(54) СПОСОБ ИЗГОТОВЛЕНИЯ РЕЗИСТИВНЫХ ЭЛЕМЕНТОВ ИЗ МИКРОПРОВОДА В СТЕКЛЯННОЙ ИЗОЛЯЦИИ Изобретение относится к приборостроению, а именно к производству резисторов из микропровода в стеклян-,ной изоляции.Наиболее близким к предлагаемомупо технической сущности и достигаемому результату является способ изготовления резистивных элементов путем намотки спирали из литого микропровода в стеклянной изоляции притемпературе размягчения стекла и постоянстве произведения межвитковогодавления на температуру (1,Недостаткам известного способаявляется то, что он не обеспечиваетнеобходимого выхода годных изделийпри изготовлении резисторов иэ микропровода с диаметром менее 50 мкм.Цель изобретения - повышение выхода годных прн диаметре микропроводаменее 50 мкм.Указанная цель достигается тем,что в способе изготовления резистивных элементов из микропровода в стеклянной изоляции, заключающемся в намотке микропровада при температуре размягчения стекла и постоянстве величины произведения межвиткавого данления на температуру,намотку микропроэада ведут совместно с наматкой стекловолокна,а величину произведения межвиткового давления на температуру для стекловолокна выбираютбольшей величины произведения давленияна температуру для микропровода.Совместная намотка микропроводаи стекловолокна обеспечивает сохранение целостности микропровода с диаметром менее 50 мкм и, как следс 1- вие - повышение выхода годных резисторов за счет того, что основное усилие натяжения воспринимает болеетолстое стекловолокна.Использование предлагаемого спо-15 саба повышает сопротивление резистивных элементов эа счет выполнения,их из более тонкого микр,провода.Формула изобретенияСпособ изготовления резистивныхэлементов из микропровода в стеклянной изоляции, заключающийся в,намоткемнкропровода при температуре размягчения стекла и постоянстве вели чины произведения межвиткового давления на температуру; о т л и ч а ющ и й с я тем, чта, с целью повышения выхода годных прн диаметре микропровада менее 50 мкм, намотку мик- ЗО ропровода ведут совместно с намоткойЧ 11 Г 3 Составитель М.КузнецоваРедактор Ц.Гришанова Техред И.Гайду Корректор С.Щомак Заказ 1140/46 Тираж 758 ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, МОсква, Ж, Раушская наб.,д.4/5Подписное Филиал Л 11 ППатент,г.Ужгород, ул.Проектная, 4 стекловолокна, а величину произведения межвиткового давления на температуру для стекловолокна выбираютбольшей величины произведения межвиткового давления на температуру длямикропровопа,Источники инФОрмации принятые ВО Внимание при экси.,ртияе".
СмотретьЗаявка
2175667, 29.09.1975
КИШИНЕВСКИЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ ЭЛЕКТРОПРИБОРОСТРОЕНИЯ
БАДИНТЕР ЕФИМ ЯКОВЛЕВИЧ, ГЕЛЛЕР ВЕНИАМИН МИХАЙЛОВИЧ, ЛЮБЧАК ТАРАС АЛЕКСАНДРОВИЧ, СТАРУШ ИГОРЬ ГРИГОРЬЕВИЧ, ШНАЙДЕРМАН ВИЛЬ ИОСИФОВИЧ
МПК / Метки
МПК: H01C 17/00
Метки: изоляции, микропровода, резистивных, стеклянной, элементов
Опубликовано: 07.03.1982
Код ссылки
<a href="https://patents.su/2-911632-sposob-izgotovleniya-rezistivnykh-ehlementov-iz-mikroprovoda-v-steklyannojj-izolyacii.html" target="_blank" rel="follow" title="База патентов СССР">Способ изготовления резистивных элементов из микропровода в стеклянной изоляции</a>
