Сигнализатор температуры
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

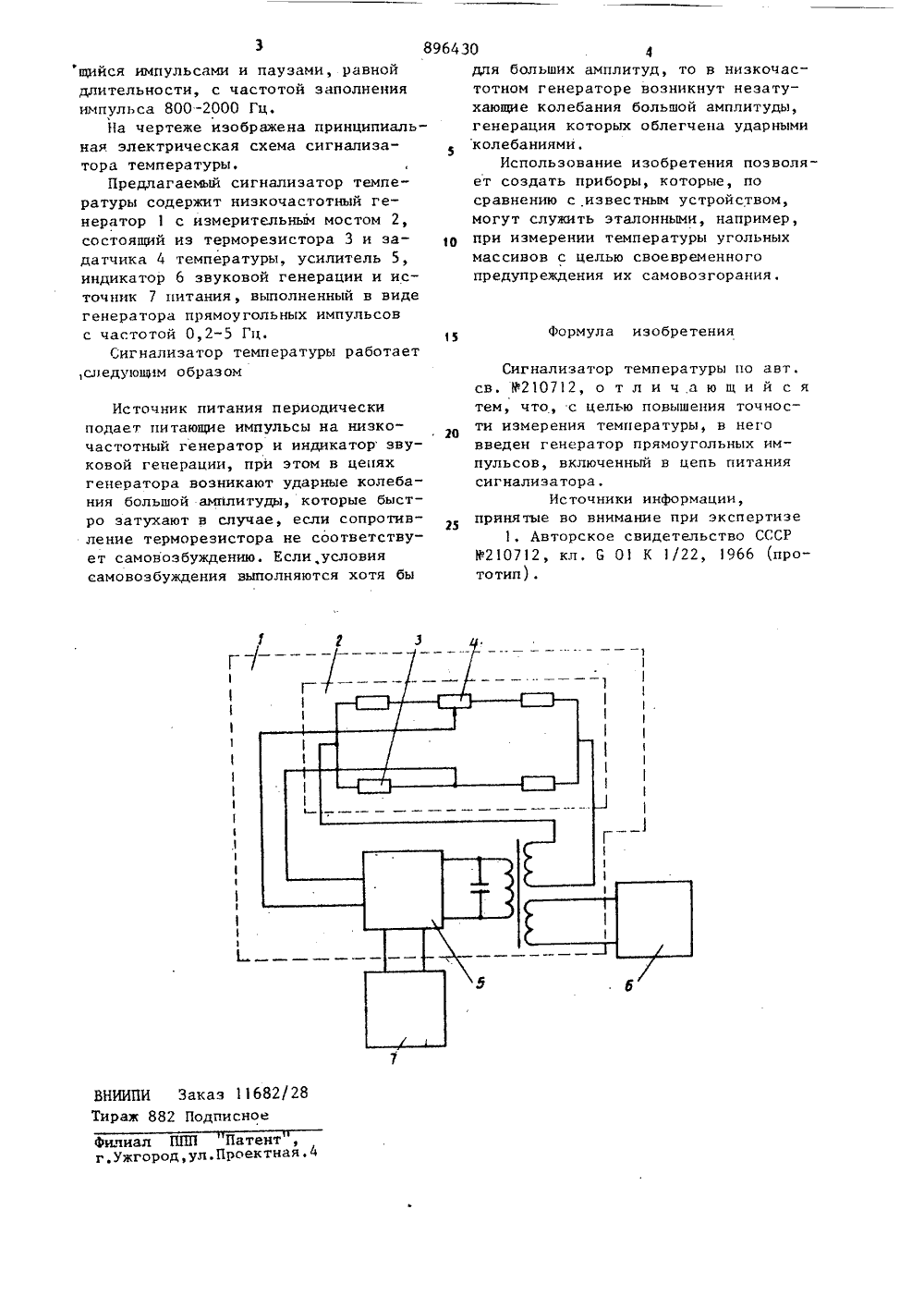

Союз СоветскмнСоциалист иче скинРеспублик ОП ИСАНИЕИЗОБРЕТЕН ИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ ц 896430по делам изобретений н открытий(54) СИГНАЛИЗАТОР ТЕМПЕРАТУРЫ дения. Изобретение относится к термометрам с использованием терморезисторов, имеющих нелинейную характеристику, может использоваться для измерения температуры окружающей среды, например в горном деле.По основному авт.св. й 210712 известен сигнализатор температуры, содержащий терморезистор, включенный в схему измерительного моста с задатчиком температуры; управляющим сигнальным устройством, которое выполнено в виде индикатора звуковой генерации и низкочастотного генератора, срывом колебаний которого управляет задатчик температуры, включенный в цепь обратной связи генератора 11.Точность работы такого сигнализатора ограничена из-за имеющегося различия порогов возбуждения и срыва колебаний, а также наличия зоны малых колебаний вблизи порога возбужЦель изобретения - повышение точности измерения температуры.Цель достигается тем, что в сигнализатор температуры введен генератор прямоугольных импульсов, включенный в цепь питания сигнализатора.В связи с тем, что зона малых колебаний при применении импульсногопитания схемы самовозбуждения исключается, а генерируемые колебания 10срываются принудительно по окончании периода питающего напряжения,точки возбуждения и срыва колебанийсближаются, тем самым повышая точность измерения температуры не менее 15чем в 3-5 раз.Параметры введенного генераторапрямоугольных импульсов выбраны наоснове анализа данных, полученных 20в результате испытаний в шахте устройств оповещения, которые показали, что наиболее сильно привлекаетвнимание человека тональный сигналдлительностью 0,25-0,5 с, чередую,Ужгород,ул атентоектная.4 щийся импульсами и паузами, равной длительности, с частотой заполнения импульса 800-2000 Гц.На чертеже изображена принципиальная электрическая схема сигнализатора температуры.Предлагаемый сигнализатор температуры содержит низкочастотный генератор 1 с измерительным мостом 2, состоящий из терморезистора 3 и задатчика 4 температуры, усилитель 5, индикатор 6 звуковой генерации и источник 7 питания, выполненный в виде генератора прямоугольных импульсов с частотой 0,2-5 Гц.Сигнализатор температуры работает ,следующим образом Источник питания периодически подает питающие импульсы на низкочастотный генератор и индикатор звуковой генерации, при этом в цепях генератора возникают ударные колебания большой амплитуды, которые быстро затухают в случае, если сопротивление терморезистора не соответствует самовозбуждению. Если, условия самовозбуждения выполняются хотя бы ВНИИПИ Заказ 11682/2Тираж 882 Подписное 4для больших амплитуд, то в низкочастотном генераторе возникнут незатухающие колебания большой амплитуды,генерация которых облегчена ударнымиколебаниями,Использование изобретения позволяет создать приборы, которые, посравнению с известным устройством,могут служить эталонными, например,при измерении температуры угольныхмассивов с целью своевременногопредупреждения их самовозгорания. Формула изобретения Сигнализатор температуры по авт.св, 9210712, о т л и ч а ю щ и й с ятем, что, с целью повышения точнос -ти измерения температуры, в неговведен генератор прямоугольных импульсов, включенный в цепь питаниясигнализатора,Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССР9210712, кл . С О 1 К 1/22, 1966 (прототип).
СмотретьЗаявка
2921807, 07.05.1980
ВСЕСОЮЗНЫЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ ГОРНОСПАСАТЕЛЬНОГО ДЕЛА
БУХАНЕЦ БОРИС НИКОЛАЕВИЧ, ДЕГЛИН БОРИС МОИСЕЕВИЧ
МПК / Метки
МПК: G01K 1/02
Метки: сигнализатор, температуры
Опубликовано: 07.01.1982
Код ссылки
<a href="https://patents.su/2-896430-signalizator-temperatury.html" target="_blank" rel="follow" title="База патентов СССР">Сигнализатор температуры</a>
