Инъектор для нагнетания в грунт двухкомпонентных закрепляющих растворов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

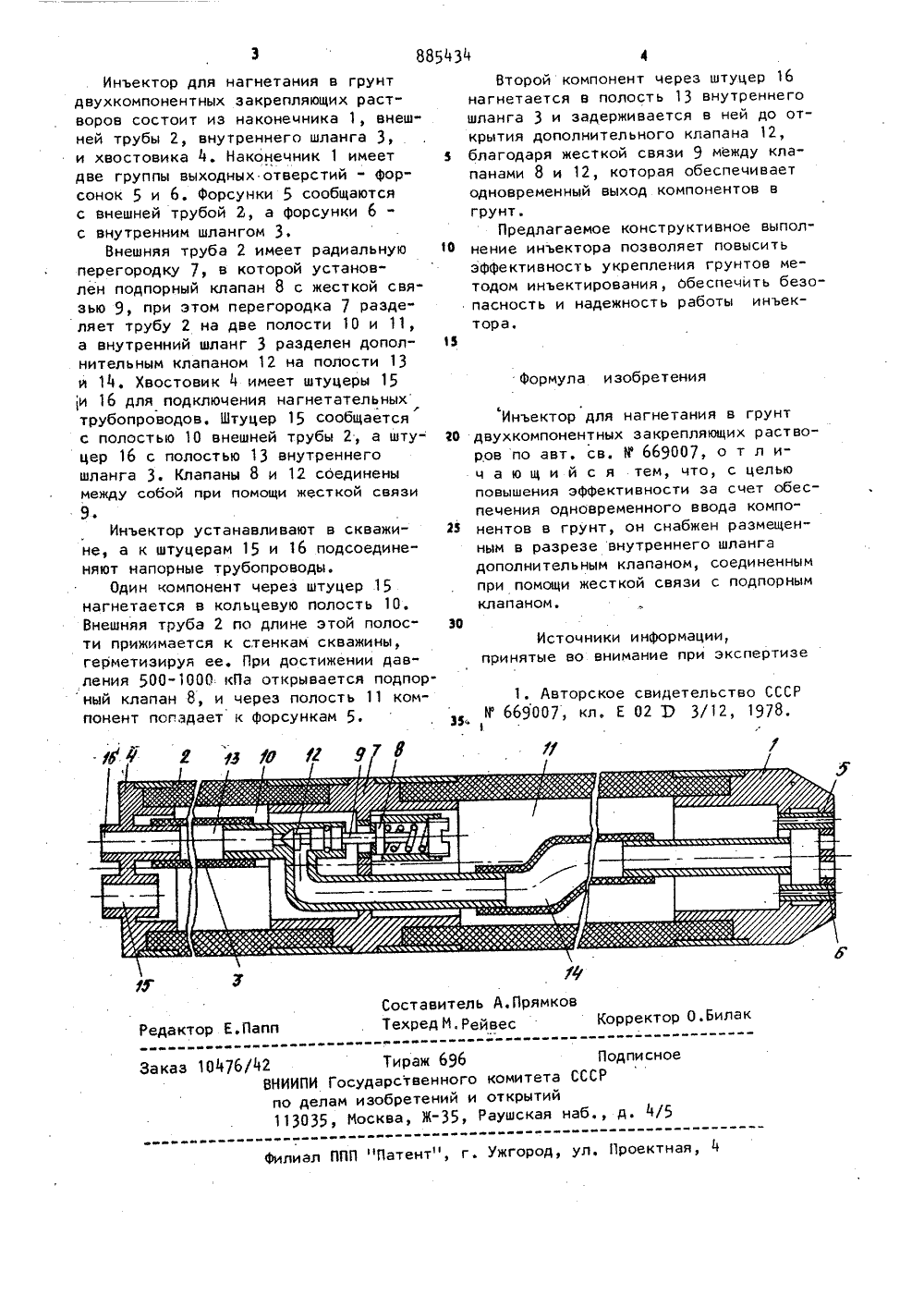

(53) УДК 624.52612.3(088.8) Дата опубликования описания 30, 11.81 2) Авторы изобретения. Глушко, С.П.Мусиенко гу 7) Заявитель еотехнической механики АН Украинской ССР - "нсти 4) ИНЪЕКТОР ДЛЯ НАГНЕТАНИЯ В ГРУНТ ДВУХКОМПОНЕНТНЫХ ЗАКРЕПЛЯЮЩИХ РАСТВОРОВ фективность эак бину, что снижает эрепления грунта.Цель изобретенияфективности за счет повышение эфобеспечения компонентов в енного вво одновр грунт. Изобретение относится к строительству зданий и сооружений. на слабых грунтах, в частности к устройствам для введения в грунт закрепляющих растворов.По основному авт.св. 1 т 669007 известен инъектор для нагнетания в грунт двухкомпонентных закрепляющих растворов, включающий выполненную из эластичного материала внешнюю трубу с герметизирющим хьостовиком, радиальную перегородку, установленный в ней подпорный клапан, внутренний шланг и наконечник с двумя группами выходных отворстий, одна из которых соединена с внутренним шлангом, а другая - с полостью трубы 11 .Недостаток данного инъектора заключается в том, что при нагнетании закрепляющие растворы из-за разности давления их подачи проникают в грунт разновременно и на различную глу.Максимов и 3 .В.Ярд 46 ЖЗтт,4;,.сф с Поставленная цель достигаетсятем, что инъектор, включающий, выполненную из эластичного материала,Овнешнюю трубу с герметиэирующим хвос"товиком, радиальную перегородку,установленный в ней подпорный клапан, внутренний шланг и наконечник сдвумя группами выходных отверстий,5одна из которых соединена с внутренним шлангом, а другая - с полостью трубы, снабжен размещенным в раз"реэевнутреннего шланга дополнитель 20ным клапаном, соединенным при помощи жесткой связи с подпорным клапаном.На чертеже изображен предлагаемыйинъектор, общий вид в разрезе,Второй компонент через штуцер 16нагнетается в полость 13 внутреннегошланга 3 и задерживается в ней до открытия дополнительного клапана 12,5 благодаря жесткой связи 9 между клапанами 8 и 12, которая обеспечиваетодновременный выход компонентов вгрунт.Предлагаемое конструктивное выпол 10 нение инъектора позволяет повыситьэффективность укрепления грунтов методом инъектирования, обеспечить безопасность и надежность работы инъектора,13 885434 Формула изобретения Инъектор для нагнетания в грунт 20 двухкомпонентных закрепляющих растворов по авт. св. йф 669007, о т л ич а ю щ и й с я тем, что, с цельюповышения эффективности за счет обеспечения одновременного ввода компо З нентов в грунт, он снабжен размещенным в разрезе внутреннего шлангадополнительным клапаном, соединеннымпри помощи жесткой связи с подпорнымклапаном.30 О"Составитель А.Прямков Редактор Е.Папп Техред М. Рейвес орректор О Билак/42 Тираж 696 ВНИИПИ Государственного по делам изобретений и 113035, Москва, Ж,Пкомитета СССРоткрытийаушская наб писно аказ 1 4/ ПП "Патент", г. Ужгород, ул. Проектна Фили Инъектор для нагнетания в грунтдвухкомпонентных закрепляющих растворов состоит из наконечника 1, внешней трубы 2, внутреннего шланга 3,и хвостовика 4. Наконечник 1 имеетдве группы выходных отверстий - Форсонок 5 и 6. Форсунки 5 сообщаютсяс внешней трубой 2, а форсунки 6 с внутренним шлангом 3,Внешняя труба 2 имеет радиальнуюперегородку 7, в которой установлен подпорный клапан 8 с жесткой связью 9, при этом перегородка 7 разделяет трубу 2 на две полости 10 и 11,а внутренний шланг 3 разделен дополнительным клапаном 12 на полости 13и 14. Хвостовик 4 имеет штуцеры 15и 16 для подключения нагнетательныхтрубопроводов. Штуцер 15 сообщаетсяс полостью 10 внешней трубы 2, а штуцер 16 с полостью 13 внутреннегошланга 3. Клапаны 8 и 12 соединенымежду собой при помощи жесткой связи9.Инъектор устанавливают в скважине, а к штуцерам 15 и 16 подсоединеняют напорные трубопроводы.Один компонент через штуцер 15нагнетается в кольцевую полость 10.Внешняя труба 2 по длине этой полости прижимается к стенкам скважины,герметизируя ее. При достижении давления 500- 1000 кПа открывается подпор ный клапан 8, и через полость 11 компонент погадает к форсункам 5. Источники информации,принятые во внимание при экспертизе 1. Авторское свидетельство СССРй 669007, кл. Е 02 З 3/12, 1978.
СмотретьЗаявка
2900008, 24.03.1980
ИНСТИТУТ ГЕОТЕХНИЧЕСКОЙ МЕХАНИКИ АН УССР
ГЛУШКО ВАСИЛИЙ ТРОФИМОВИЧ, МУСИЕНКО СЕРГЕЙ ПЕТРОВИЧ, МАКСИМОВ ГРИГОРИЙ МАКАРОВИЧ, ЯРОВОЙ ГРИГОРИЙ ВАСИЛЬЕВИЧ
МПК / Метки
МПК: E02D 3/12
Метки: грунт, двухкомпонентных, закрепляющих, инъектор, нагнетания, растворов
Опубликовано: 30.11.1981
Код ссылки
<a href="https://patents.su/2-885434-inektor-dlya-nagnetaniya-v-grunt-dvukhkomponentnykh-zakreplyayushhikh-rastvorov.html" target="_blank" rel="follow" title="База патентов СССР">Инъектор для нагнетания в грунт двухкомпонентных закрепляющих растворов</a>
