Инъектор для нагнетания в грунт закрепляющего раствора

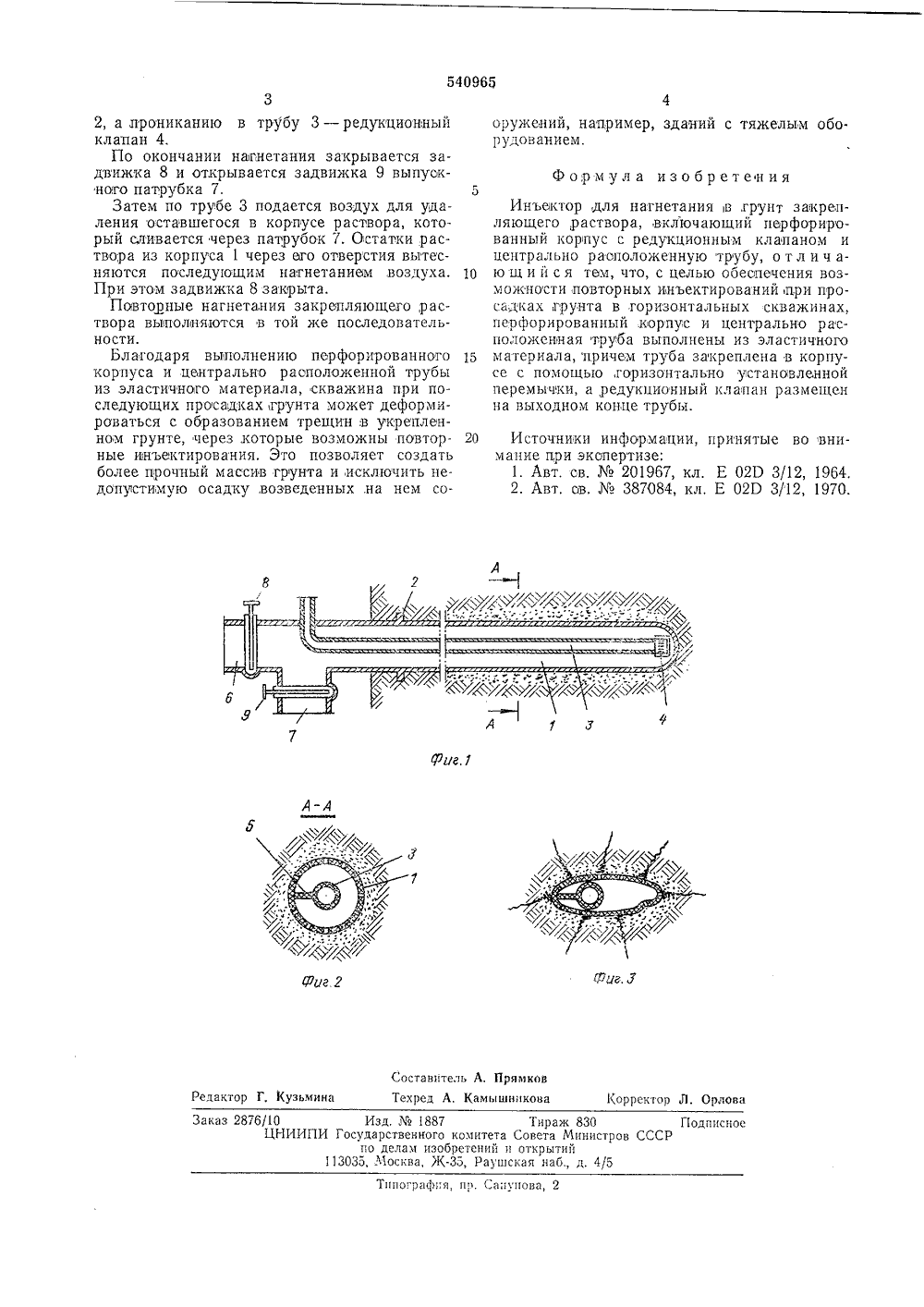

О П И С А Н И Е 11154 О 965ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистических Республик61) Дополнительное к авт. свид-ву 51) М Кл 2 Е 02 Р 3/12 2) Заявл о 25.03.75 (21) 2118313 оединением заявкиосударственныи комитетСовета Министров СССРло делам изобретенийи открытий 23) Пр те Опубликова 53) УДК 624.138,24,76. Бюллетень48 Дата опубликования описания 28.12.76) Заявител Донецкий дарственныи проектныи и научно-исследовательскинститут промышленного строительства(54) ИНЪЕКТОР ДЛЯ НАГНЕТАНИЯГРУНТ ЗАКРЕПЛЯЮЩЕГО РАСТВОРА ая труоа 1 ала, припомощью еремычки, на выход 25 форированный остигается тем, ч Изобретение относится,к области укрепления грунта, растворамипри просадках грунтав горизонтальных скважинах под сооружени 51 ми.Известен иньектор для нагнетания зак 1 репляющего раствора в грунт, в котором наружный перфорированный корпу 1 с и его наконечник,выполнены из прочного материала 11.Недостатком такого инъектора является образование упрочненного .слоя грунта, которыйпри возникновении последующих просадок окружающего грунта не деформируется, что исключает возможность по 1 вторных инъектирований,Наиболее близким из известных являетсяинъектор, имеющий перфорированный корпусс редукционны 1 м клапаном на его,конце и центрально расположенную трубу, вы 1 полненныеиз црочного материала 121.Недостаток этого инъектора заключается втом, что он обеопечивает создание недеформируемого упрочненного слоя грунта исключая возможность повторных инъектированийпри просадка окружающего скважину массива грунта,Целью изобретения является обеспечениевозможности повторных инъектирований припросадках грунта в горизонтальных скважинах. цент 15 ально расположеннвыполнены пз эластичного матер 1чем труоа закреплена в корпусе сгоризонтально установленной ,иг редукционный клапан размещенном онце трубы.Такое выполнение устройства обеспечиваетвозможность его деформированпя при просадках грунта с образованием,в упрочненном слое трещин, которые позволяют производить повторные нагнетания закрепляющего раствора и тем самым повысить прочность закрепляемого массива грунта.На фиг. 1 изображен описываемый иньектор, продольный разрез; на фиг. 2 - сечение по А - А на фиг. 1; на фиг. 3 - инъектор при деформации.Ин.ьектор имеет перфорированный корпус 1с уплотнительным пояском 2, центрально расположенную трубу 3 с редукционным клапаном 4 на ее конце, горизонтальную перемычку 5, впускной патрубок 6, выпускной патрубок 7 и задвижки 8 и 9.Инъектор вводится в предварительно пробу.ренную горизонтальную скважину. Затем через патрубок 6 при открытой задвижке 8 в корпус 1 вводится под давлением закрепляющий раствор, который через отверстия в корпусе проникает в грунт. Выходу раствора наружу препятствует уплотнительный поясок540965 цг Составитель А, Прямков Техред А. Камышнпкова Редакт орректор Л. Орлова мина Изд.1887сударственного комитетапо делам изобретений35, Москва, Ж, Рауш 10ЦНИ Тираж 830Совета Министоткрытийая наб., д. 4/5 Подписноев СССР каз И ппографпя, пр. Сапунова, 2 2, а лрониканию в трубу 3 - редукционный клапан 4.По окончании нагнетания закрывается задвижка 8 и открывается задвижка 9 выпуокно,го патрубка 7.Затем по трубе 3 подается воздух для удаления остававшегося в корпусе раствора, который сливается через патрубок 7. Остатки раствора из корпуса 1 через его отверстия вытесняются последующим натнетаниом воздуха. При этом задвижка 8 закрыта.Повтопные нагнетания закрепляющего,раствора выполняются в той же последовательности.Благодаря выполнению перфорированного корпуса и центрально расположенной трубы из эластичного материала, скважина при последующих просадках грунта может деформироваться с образованием трещин,в укрепленном грунте, через, которые возможны повторные янъектирования, Это позволяет создать более прочный массив грунта и исключить недопустимую осадку, возведенных,на нем сооружений, например, зданий с тяжелым обо.рудованием,Формула изобретения5Инъектор для нагнетания в,грунт закрепляющего,раствора, включающий перфорированный корпус с редукционным клапаном ицентрально раоположенную трубу, о т л и ч а 10 ю щ и й с я тем, что, с целью обеопечения возможности повторных инъектирований при просадках, грунта в горизонтальных скважинах,перфорированный корпус и центрально расположенная труоа выполнены из эластичного15 материала, причем труба закреплена в корпусе с помощью, горизонтально установленнойперемычки, а редукционный клапан размещенна выходном конце трубы,20 Источники информации, принятые во внимание при экопертизе:1. Авт, св,2019 б 7, кл, Е 02 Р 3/12, 1964.2. Авт. ав.387084, кл. Е 02 Р 3/12, 1970.
