Способ изготовления микропровода в стеклянной изоляции
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 879656
Авторы: Елина, Кочержинский, Фирсов
Текст

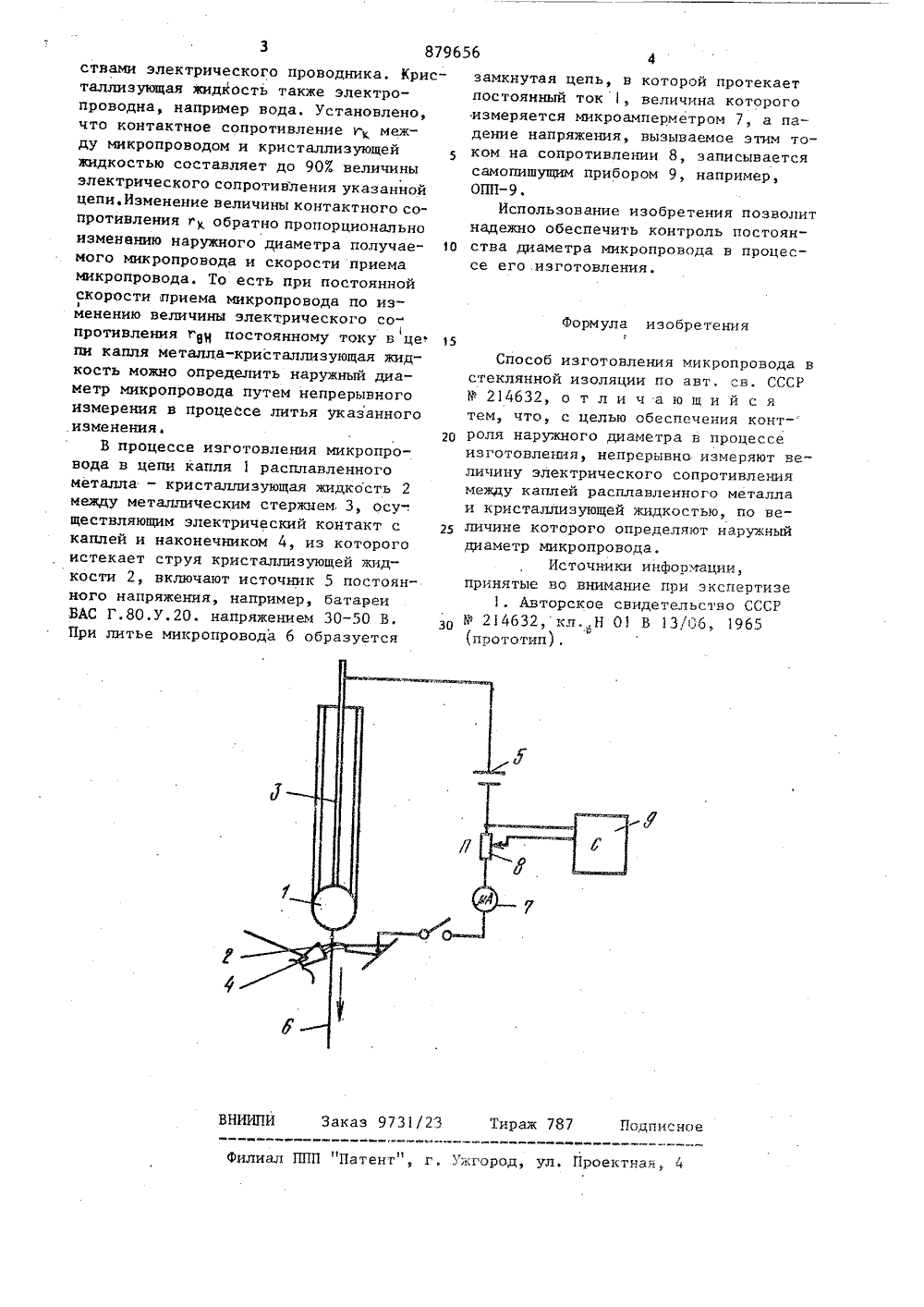

ОП ИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советски кСоцналнстическииРеспублик и 89656(5), л. Н 01 В 13/06 Геоударстваианй комитет ио делам изобретений и открытий(53) УДК 621.315. .612.6(088.8) Дата опубликования описания 09 . 11. 81 А. М. Фирсов, Е. В. Елина и М. А. Кочержийск й(54) СПОСОБ ИЗГОТОВЛЕНИЯ МИКРОПРОВОДА В СТЕКЛЯННОЙ ИЗОЛЯЦИИИзобретение относится к средствам изготовления микропровода и может быть использовано для контроля диаметра его в процессе изготовления. По основному авт.св. Р 214632 известен способ изготовления микропровода в стеклянной изоляции, заключающийся в 1 ом, что из- размягченной стеклянной трубки, заполненной расплавленным металлом, непрерывно вытягивают1 О нить и на расстоянии от места вытяжки струей жидкости охлаждают полученный микропровод, обеспечивая кристаллизацию его стеклянной изоляции, По15 цепи, образованной размягченнойстеклянной изоляцией, расплавленным металлом и струей охлаждающей жидкости, пропускают от источника постоянный ток 1Недостатком известного способа является, то, что в процессе изготовления не контролируется диаметр микро- провода. Это не позволяет решить задачу выпуска продукции стандартного качества.Целью изобретения является обеспечение контроля наружного диаметра в процессе изготовления.Поставленная цель достигается тем, что непрерывно измеряют величину электрического сопротивления между каплей расплавленного металла и кристаллизующей жидкостью, по величине которого определяют наружный диаметрмикропровода.На чертеже представлено устройство, реализующее способ.Способ заключается в следующем. В процессе литья микропровода между каплей расплавленного металла и металлическим наконечником, из которого истекает струя кристаллизующей жидкости, образуется замкнутая электрическая цепь. Стеклянная оболочка микропрОвода в месте ее соприкосновения со струей находится в разогретом состоянии и потому обладает свой879656 замкнутая цепь, в которой протекаетпостоянный ток , величина которогоизмеряется микроамперметром 7, а падение напряжения, вызываемое этим током на сопротивлении 8, записываетсясамопишущим прибором 9, например,ОПП.Использование изобретения позволитнадежно обеспечить контроль постоян О ства диаметра микропровода в процессе его изготовления. Формула изобретения каз 9731/23 Тираж 787 Подписное ИИПИ П "Патент", г. Уж Проектная Фили ду ствами электрического проводника. Кристаллизующая жидкость также электропроводна, например вода. Установлено, что контактное сопротивление 1. между микропроводом и кристаллизующей жидкостью составляет до 902 величины электрического сопротивления указанной цепи. Изменение величины контактного сопротивления 1, обратно пропорционально иэменанию наружного диаметра получаемого микропровода и скорости приема микропровода. То есть при постоянной скорости приема микропровода по изменению величины электрического сопротивления г 11 постоянному току в цеф 1 Б пи капля металла-кристаллизующая жидкость можно определить наружный диаметр микропровода путем непрерывного измерения в процессе литья указанного изменения. 20В процессе изготовления микропровода в цепи капля 1 расплавленного металла. - кристаллизующая жидкость 2 между металлическим стержнем. 3, осу-.ществляющим электрический контакт с 25 каплей и наконечником 4, из которого истекает струя кристаллизующей жидкости 2, включают источник 5 постоянного напряжения, например, батареи ВАС Г.80.У.20. напряжением 30-50 В.При литье микропровода 6 образуется Способ изготовления микропровода в стеклянной изоляции по авт, св. СССР Ф 214632, о т л и ч а ю щ и й с я тем, что, с целью обеспечения конт- роля наружного диаметра в процессе изготовления, непрерывно измеряют величину электрического сопротивления между каплей расплавленного металла и кристаллизующей жидкостью, по величине которого определяют наружный диаметр микропровода.Источники информации, принятые во внимание при экспертизе1. Авторское свидетельство СССР Р 214632,кл., Н 01 В 1306, ,1965 прототип).
СмотретьЗаявка
2055956, 23.08.1974
ПРЕДПРИЯТИЕ ПЯ М-5273
ФИРСОВ АНАТОЛИЙ МИХАЙЛОВИЧ, ЕЛИНА ЕЛЕНА ВЛАДИМИРОВНА, КОЧЕРЖИНСКИЙ МИХАИЛ АНДРЕЕВИЧ
МПК / Метки
МПК: H01B 13/06
Метки: изоляции, микропровода, стеклянной
Опубликовано: 07.11.1981
Код ссылки
<a href="https://patents.su/2-879656-sposob-izgotovleniya-mikroprovoda-v-steklyannojj-izolyacii.html" target="_blank" rel="follow" title="База патентов СССР">Способ изготовления микропровода в стеклянной изоляции</a>
