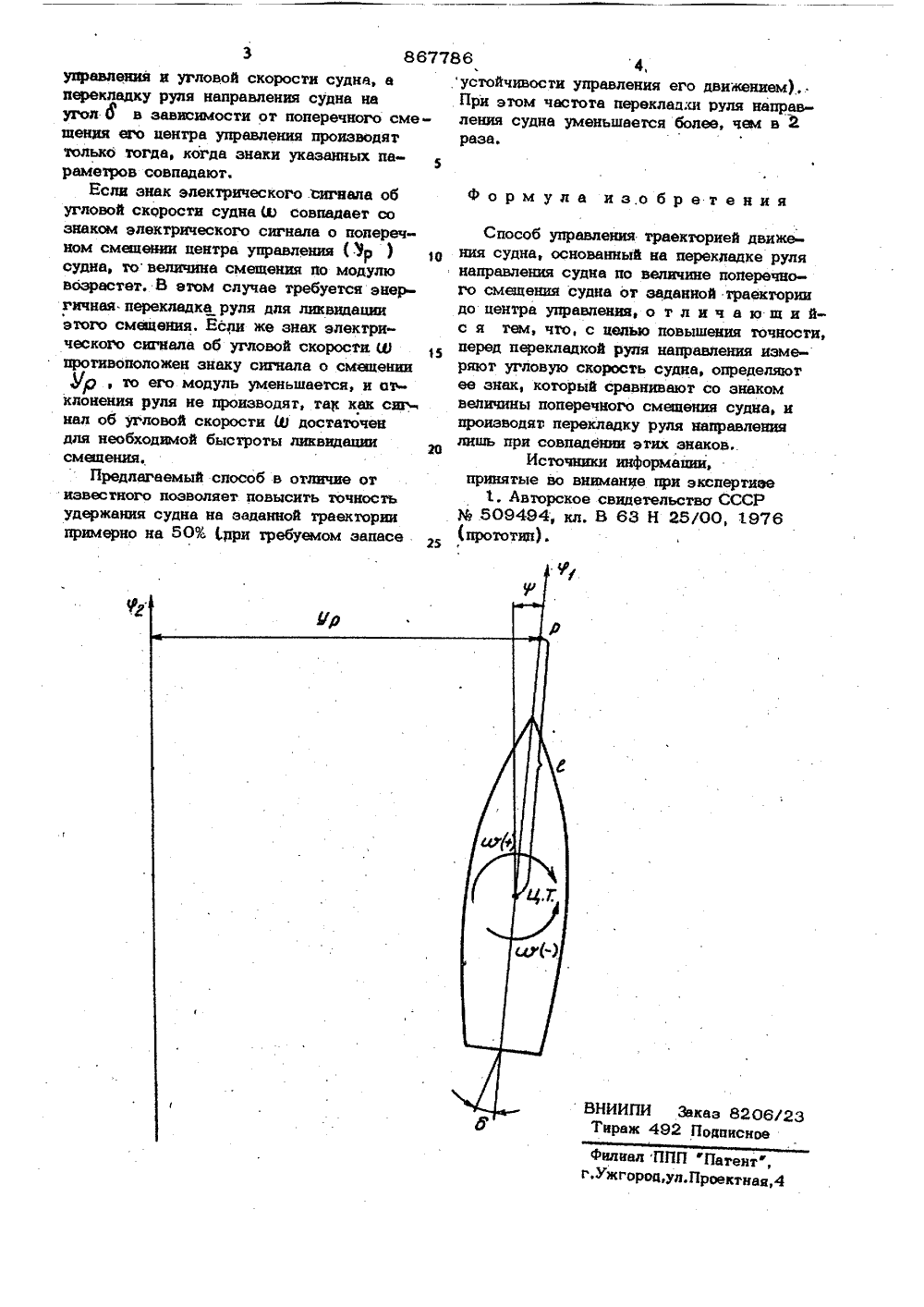

Способ управления траекторией движения судна

Номер патента: 1000757

Опубликовано: 28.02.1983

Авторы: Жилкин, Здобников, Илюхин, Тарасов, Фальцман

МПК: G01C 15/12

Метки: заданного, лучом, направления, относительно, поперечных, световым, смещений, фотоэлектрическое

...щелевого анализатора 3 относительно опорного направления, заданного осью сканирования светового пучка, В момент вклю чения прибора делитель частоты, выполненный на триггера, может устанавливаться в произвольное положение, что может привести к изменениюфазы опорного напряжения на 180 отвключения к включению и, следовательно, нарушить соответствие между знаком смещения и направлением отклонения стрелки регистрирующего прибора 7. Для устранения этого недостат О ка одна из шторок щелевого анализатора 3 сделана подвижной. При смещении ее происходит смецение в целомцелевого анализатора на определеннуювеличину, и в определенном направлении. Сопоставляя изменение показаний регистрируюцего прибора 7 присмещении шторки, можно...

Номер патента: 477378

Опубликовано: 15.07.1975

Авторы: Горбунова, Горин, Левитов

МПК: G01W 1/11

Метки: грозовых, движения, направления, центров

...центров.Устройство содержит электроды-датчики 1,2 и 3, представляющие собой металлические стержни, установленные ниже вершины объекта 4 с разных его сторон на равных расстояниях друг от друга, Объект представляет собой любое сооружение высотой не менее 30 м. На вершине объекта 4 установлен дополнительный электрод-датчик 5. Все датчики 1, 2, 3 и 5 подключены к блоку 6 измерения коронных токов (фиг, 2), соединенному с бло ком 7 сравнения и далее с блоком 8 выдачисигналов.Устройство работает следующим образом.При приближении к объекту 4 грозовыхочагов начинает коронцровать тот электрод- датчик (например 1), со стороны которого движутся облака. При этом два других электрода-датчика (в рассматриваемом случае, 2 и 3) экранированы...

Номер патента: 1370457

Опубликовано: 30.01.1988

Авторы: Енученко, Новиков, Панков, Тимофеев

МПК: G01B 21/00

Метки: оптико-электронное, поперечных, смещений

...эоны;Е, и Е- освещенности, создаваемые излучателями 5 и 6;1 - величина линейной частипереходной зоны,Таким образом, противофазная модуляция излучателей 5 и 6 треугольным напряжением обеспечивает электронным способом смещение оптической равно- сигнальной зоны, т.е, наблюдается ее пространственное сканирование.Диаграммы напряжений Б и Ц на излучателях 5 и 6 представлены на фиг. За и 3 б.Излучение, промодулированное частотами Е и Г, собирается с помощью объектива 17 приемника 16 на фотоприемнике 18 и преобразуется в электрический сигнал, который поступает на предусилитель 19. Усиленный пред- усилителем 19 электрический сигнал поступает на полосовые фильтры 20 и 21, настроенные соответственно на частоты Г, и Г 1, в результате...

Номер патента: 1793205

Опубликовано: 07.02.1993

Авторы: Зацаринный, Терехов, Точилин

МПК: G01B 11/00

Метки: объекта, поперечных, смещений

...Действие четвертьволновой фазовой пластинки в прямом и обратном ходе при одинаковой ориентации главных осей эквивалентно действию фазовой полуволновой пластинки с такой же ориентацией главной оси. Следовательно, состоянге поляризации светового пучка после прохождения данной пластины не изменится.При отсутствии линейного смещения объекта 3 и зеркально-линзового отражателя 2 вдоль оси У отраженный параксиальный световой пучок не смещается относительно оптической оси приемопередатчика. Следовательно, вышедший из пластинки 11 световой пучок с азимутом поляризации у= 0 проходит анизотропный клиновой элемент 8 по центру. Согласно выражению (2) он не изменяет своего состояния поляризации. Далее световой пучок проходит телескопическую...
