Система пылеприготовления
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

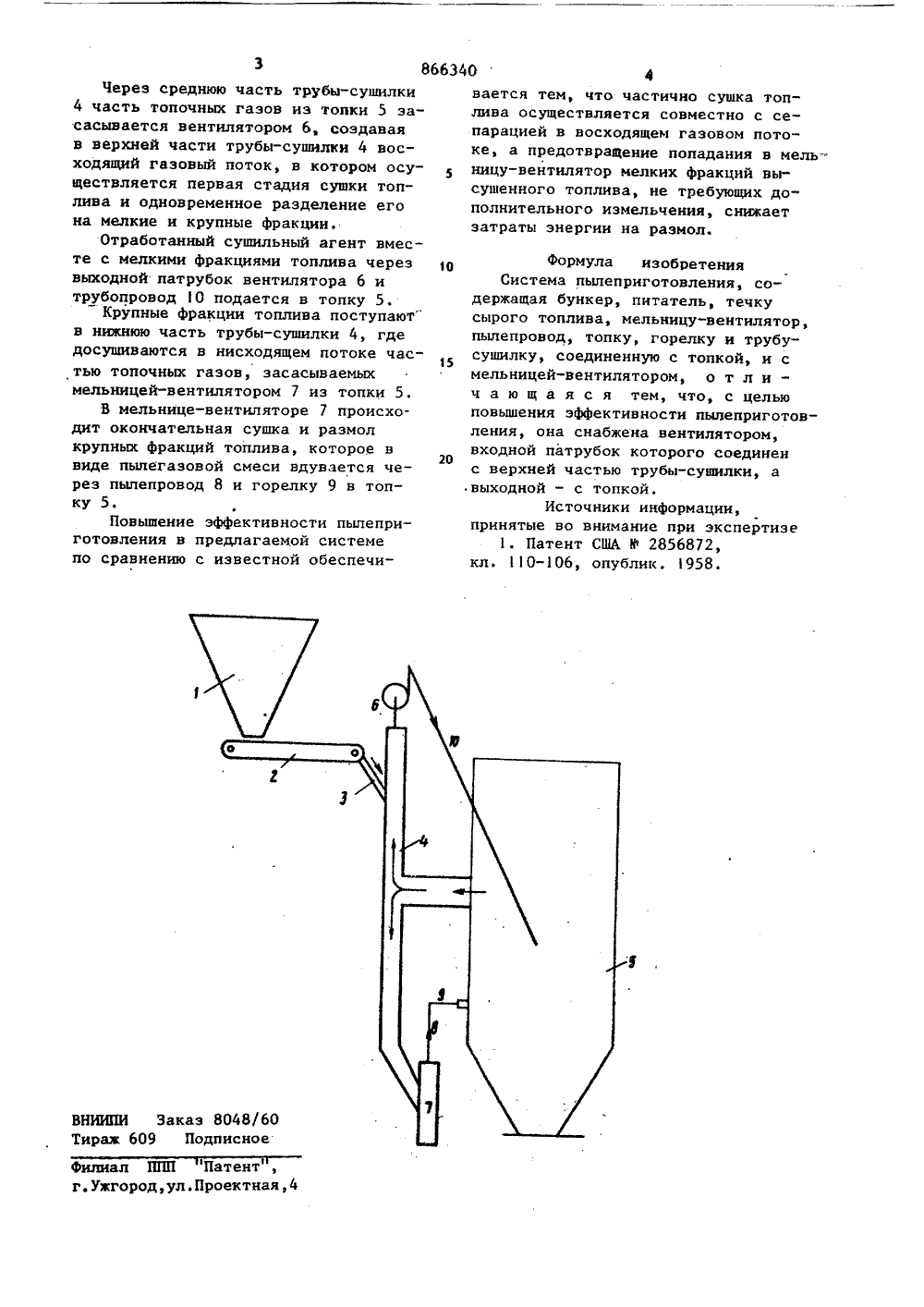

ОП ИСАЙИ ВИЗОВРЕТЕНИЯК АВТОРСКОМУ СВИДИТЙЛЬСУВУ Союз Советск и кСоциапистичесииаРеспублик(5 )М. Кл. Г 23 К 1/00 Гооударстиннмй комитет СССР во делам изобретений и открытий(72) Авторы изобретения В.Е. Маслов, В,Д. Лебедев и В.Ф. Надеев Уральский филиал Всесоюзного теплотехнического научйо- "исследовательского института им. Ф.Э. Дзержинского(54) СИСТЕМА ПЫЛЕПРИГОТОВЛЕНИЯ Изобретение относится к энергети ке, а именно к сушке и размолу высоковлажных Топлив н может быть использовано в различных энергетическихустановках.Известна система пылеприготовления содержащая бункер, питатель, течку сырого топлива, мельницу-вентилятор, пылепровод, топку, горелку и трубу- сушилку, соединенную с топкой, и стО мельницей-вентилятором.Сушка топлива в такой системе пылеприготовления осуществляется в нис" ходящем газовом потоке 11.Недостатком данной системы пылет% приготовления является ее низкая эффективность, особенно при сушке высоковлажного топлива.Цель изобретения - повышение эффективности системы пыпеприготовления, путем создания дополнительного восходящего потока в сушильной шахте и дополнительном отделении мелкой фракции топлива. Указанная цель достигается тем,что система пылеприготовления снабжена вентилятором, входной патрубок которого соединен с верхней частю трубы-сушилки, а выходной - с топкой.На чертеже схематично изображена;предлагаемая система пылеприготовления.Система пыпеприготовления состоитиз бучкера 1, питателя 2, течки 3 сырого топлива, трубы-сушилки 4, средняя часть которой соединена с топкой5, верхняя - с вентилятором 6, анижняя с мельницей-вентилятором 7,пыаепровод 8, соединяет мельницу-рентилятор 7 с топкой 5. В топке 5 расположена горелка 9.Выходной патрубок вентилятора 6соединен с топкой 5 трубопроводом 10.Система пылеприготовления работаетследующим образом,Сырое топливо из бункера 1, черезпитатель 2 и течку 3 поступает вверхнюю часть трубы-сушилки 4.866340 10 НИИПИ Закирак 609 Через среднюю часть трубы-сушилки 4 часть топочных газов из топки 5 засасывается вентилятором 6, создавая в верхней части трубы-сушилки 4 восходящий газовый поток, в котором осуществляется первая стадия сушки топлива и одновременное разделение его на мелкие и крупные фракции.Отработанный сушильный агент вместе с мелкими фракциями топлива через выходной патрубок вентилятора 6 и трубопровод 10 подается в топку 5.Крупные фракции топлива поступают" в нижнюю часть трубы-сушилки 4, где досущиваются в нисходящем потоке частью топочных газов, засасываемых мельницей-вентилятором 7 из топки 5.В мельнице-вентиляторе 7 происходит окончательная сушка и размол крупных фракций топлива, которое в виде пыпегазовой смеси вдувается через пыпепровод 8 н горелку 9 в топку 5Повышение эффективности пыпеприготовления в предлагаемой системе по сравнению с известной обеспечиилиал ППП Патент.Ужгород,ул.Проектная вается тем, что частично сушка топлива осуществляется совместно с сепарацией в восходящем газовом потоке, а предотвращение попадания в мель ницу-вентилятор мелких фракций высушенного топлива, не требующих дополнительного измельчения, снижаетзатраты энергии на размол. Формула изобретенияСистема пылеприготовления, содержащая бункер, питатель, течкусырого топлива, мельницу-вентилятор,пылепровод, топку, горелку и трубусушилку, соединенную с топкой, и смельницей-вентилятором, о т л и -ч а ю щ а я с я тем, что, с цельюповышения эффективности пылеприготовления, она снабжена вентилятором,входной патрубок которого соединен20с верхней частью трубы-сушилки, авыходной - с топкой,Источники информации,принятые во внимание при экспертизе
СмотретьЗаявка
2481448, 26.04.1977
УРАЛЬСКИЙ ФИЛИАЛ ВСЕСОЮЗНОГО ТЕПЛОТЕХНИЧЕСКОГО НАУЧНО ИССЛЕДОВАТЕЛЬСКОГО ИНСТИТУТ ИМ. Ф. Э. ДЗЕРЖИНСКОГО
МАСЛОВ ВИКТОР ЕФИМОВИЧ, ЛЕБЕДЕВ ВЛАДИМИР ДМИТРИЕВИЧ, НАДЕЕВ ВАЛЕНТИН ФЕДОРОВИЧ
МПК / Метки
МПК: F23K 1/00
Метки: пылеприготовления
Опубликовано: 23.09.1981
Код ссылки
<a href="https://patents.su/2-866340-sistema-pyleprigotovleniya.html" target="_blank" rel="follow" title="База патентов СССР">Система пылеприготовления</a>
