Способ испытания на термомеханическую прочность металлополимерных зубчатых передач
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 864036
Авторы: Битков, Извольская
Текст

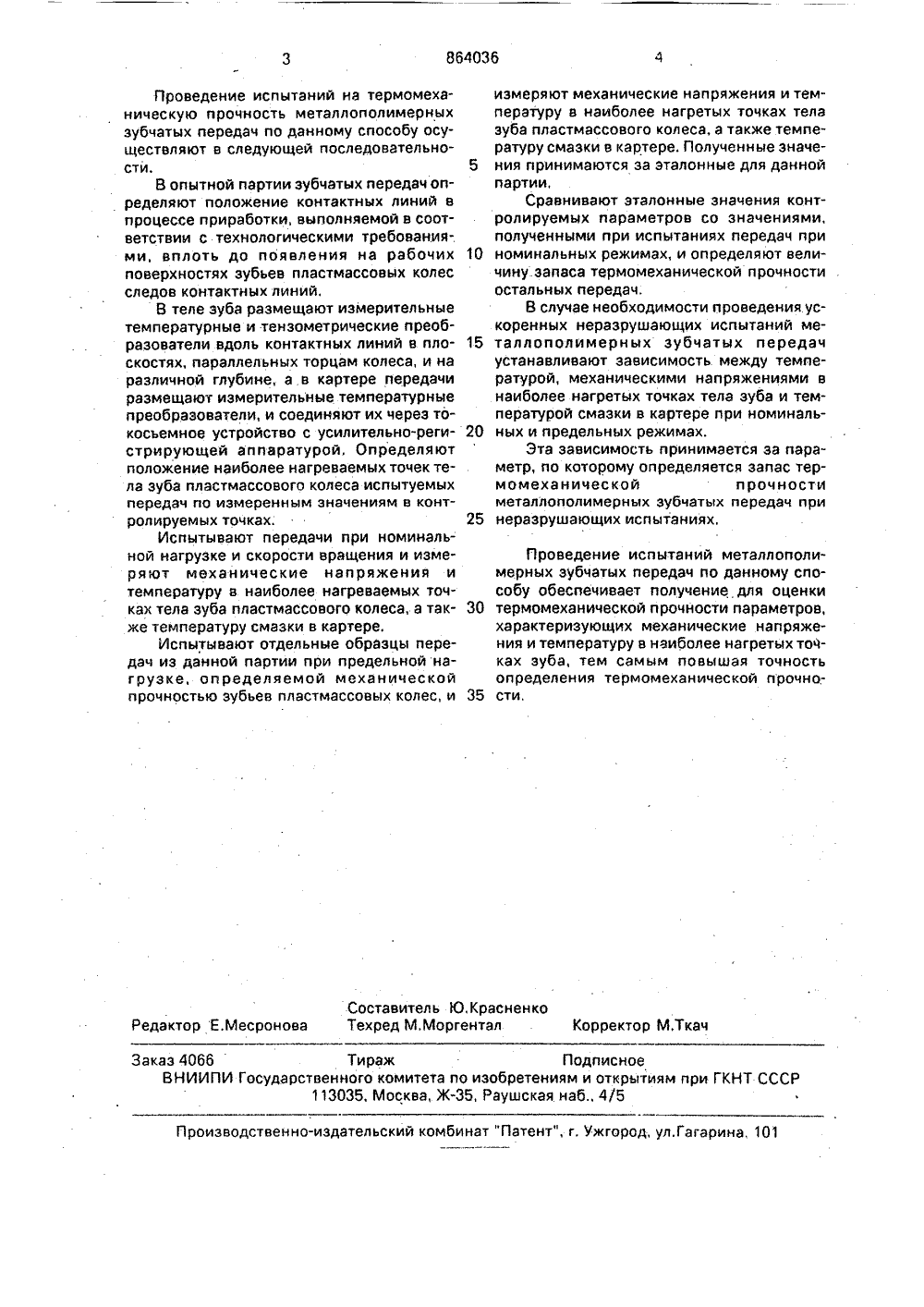

ВЗАМЕН РАНЕЕ ИЗДАННОГО СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИРЕСПУБЛИК 864036 А 1 01 М 13/02 ЕТЕНИЯ т ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР ОПИСАНИЕ И К АВТОРСКОМУ СВИДЕТЕЛЬСТВ(54)(57) СПОСОБ ИСПЫТАНИЯ НА ТЕРМОМЕХАНИЧЕСКУЮ ПРОЧНОСТЬ МЕТАЛЛОПОЛИМЕРНЫХ ЗУБЧАТЫХ ПЕРЕДАЧ,заключающийся в том, что размещают измерительные температурные преобразователи в теле зубьев и в картере, испытываютпередачу при заданной нагрузке, измеряюттемпературу в контролируемых точках,сравнивают с эталонной и по результатам Изобретение относится к машиностроению. а именно к испытательной технике, и может быть использовано при определении термомеханической прочности металлополимерных зубчатых передач и оценке их на-. грузочной способности, надежности и долговечности, а также при проведении ускоренных неразрушающих испытаний.Известен способ испытания на термомеханическую прочность металлополимерных зубчатых передач, заключающийся в том, что размещают измерительные температурные преобразователи в теле зубьев и в картере, испытывают передачу при заданной нагрузке, измеряют температуру в контролируемых точках, сравнивают с эталонной и по результатам сравнения судят о запасе термомеханической прочности испытуемых передач,Недостаток известного способа заключается в низкой точности определения запасравнения судят .о запасе термомеханической прочности испытуемых передач, о т л ич а ю щ и й с я тем, что, с целью повышения точности определения термомеханической прочности, выполняют приработку пластмассового колеса до появления на их рабочих поверхностях следов контактных линий, устанавливают вдоль последних измерительные температурные и дополнительно тенэометрические преобразователи в параллельных торцам колеса плоскостях на различной глубине; дополнительно измеряют и сравнивают с эталонными механические напряжения в контролируемых точках зубьев, а о запасе термомеханической прочности судят по результатам двух сравнений. са термомеханической прочности испытуемых передач из-за использования для оценки только одного из параметров: емпературы смазки в различных точках, рЦелью изобретения является повышение точности определения термомеханической прочности металлополимерных зубчатых передач,Указанная цель достигается тем, что вы д полняют приработку зубьев пластмассового СЬ колеса до появления на их рабочих поверхностях следов контактных линий. устанав- ливают вдоль послецних измерительные температурные и дополнительно тенэометрические преобразователи в параллельных торцам колес плоскостях на различной глубине, дополнительно.измеряют и сравнивают с эталонными механические напряжения в контролируемых точках зубьев, а о запасе термомеханической прочности судят по результатам двух сравнений.864036 Составитель Ю,КрасненкоРедактор Е,Месронова Техред М.Моргентал Корректор М,Ткач Заказ 4066 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открыгиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул,Гагарина, 101 Проведение испытаний на термомеханическую прочность металлополимерных зубчатых передач по данному способу осуществляют в следующей последовательности,В опытной партии зубчатых передач определяют положение контактных линий в процессе приработки, выполняемой в соответствии с технологическими требованиями, вплоть до появления на рабочих поверхностях зубьев пластмассовых колес следов контактных линий,В теле зуба размещают измерительные температурные и тензометрические преобразователи вдоль контактных линий в плоскостях, параллельных торцам колеса, и на различной глубине, а в картере передачи размещает измерительные температурные преобразователи, и соединяют их через токосьемное устройство с усилительно-регистрирующей аппаратурой. Определяют положение наиболее нагреваемых точек тела зуба пластмассового колеса испытуемых передач по измеренным значениям в контролируемых точках.Испытывают передачи при номинальной нагрузке и скорости вращения и измеряют механические напряжения и температуру в наиболее нагреваемых точках тела зуба пластмассового колеса, а также температуру смазки в картере,Испытывают отдельные образцы передач из данной партии при предельной нагрузке, определяемой механической прочностью зубьев пластмассовых колес, и измеряют механические напряжения и температуру в наиболее нагретых точках телазуба пластмассового колеса, а также температуру смазки в картере. Полученные значе 5 ния принимаются за эталонные для даннойпартии,Сравнивают эталонные значения контролируемых параметров со значениями,полученными при испытаниях передач при10 номинальных режимах, и определяют величину.запаса термомеханической прочностиостальных передач.В случае необходимости проведения ускоренных неразрушающих испытаний ме 15 таллополимерных зубчатых передачустанавливают зависимость между температурой, механическими напряжениями внаиболее нагретых точках тела зуба и температурой смазки в картере при номиналь 20 ных и предельных режимах.Эта зависимость принимается эа параметр, по которому определяется запас термомеханической прочностиметаллополимерных зубчатых передач при25 неразрушающих испытаниях,Проведение испытаний металлополимерных зубчатых передач по данному способу обеспечивает получение для оценки 30 термомеханической прочности параметров,характеризующих механические напряжения и температуру в наиболее нагретых тоЧ- ках зуба, тем самым повышая точность определения термомеханической прочно сти,
СмотретьЗаявка
2796320, 17.07.1979
СЕРПУХОВСКОЕ ВЫСШЕЕ ВОЕННОЕ КОМАНДНОЕ УЧИЛИЩЕ ИМ. ЛЕНИНСКОГО КОМСОМОЛА
ИЗВОЛЬСКАЯ ИРАИДА ГРИГОРЬЕВНА, БИТКОВ АЛЬФРЕД ДМИТРИЕВИЧ
МПК / Метки
МПК: G01M 13/02
Метки: зубчатых, испытания, металлополимерных, передач, прочность, термомеханическую
Опубликовано: 15.09.1981
